基于ProDiag的监控视图-Graph篇

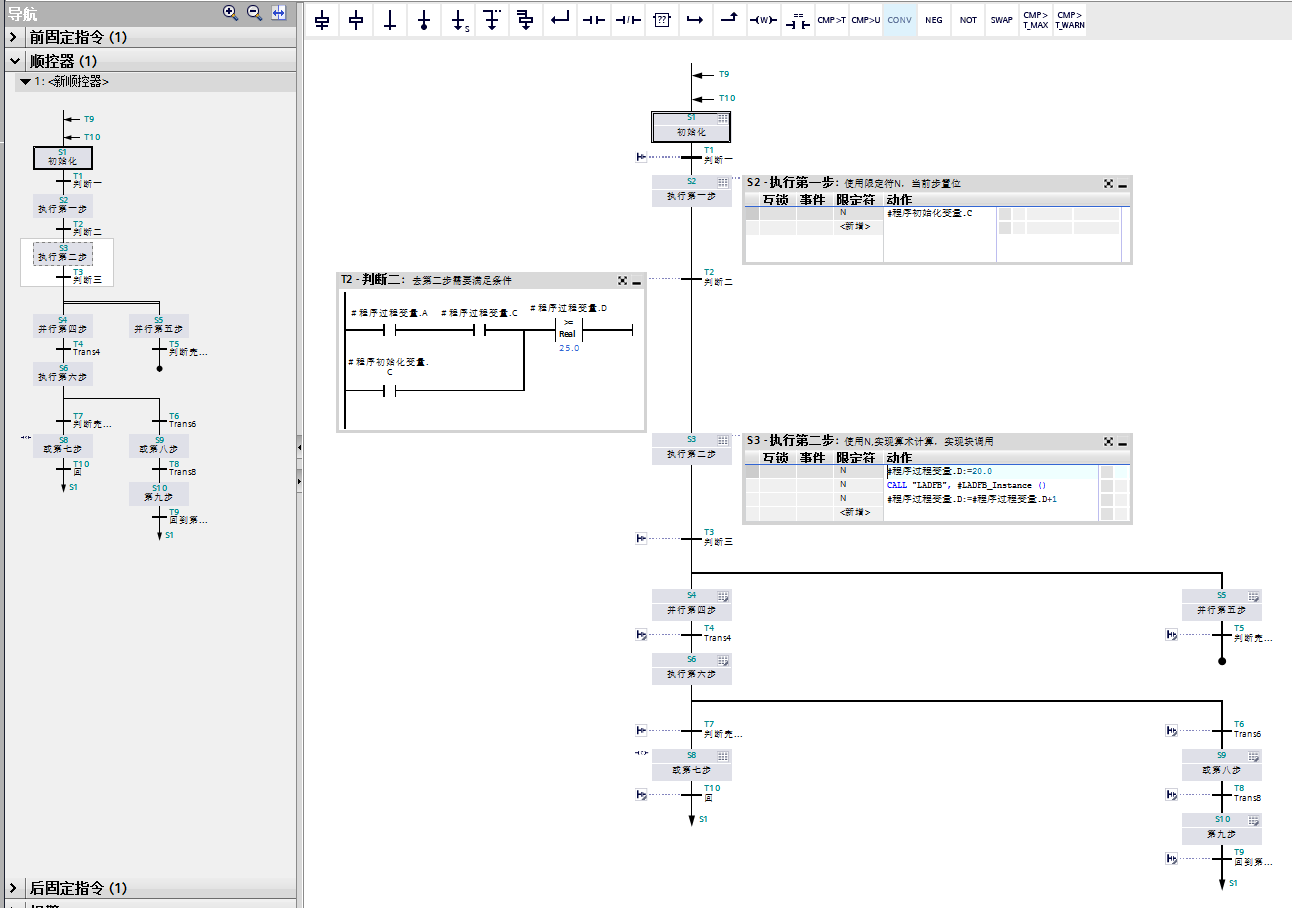

典型GraphFB如下：

.可在动作里面加赋值，计算，调用，公式，计数，计时等
.可以选择并行分支和或分支
.可以加连锁
.可以加监控
.可以加跳转到步序，可以加步结尾
.加条件判断
.加前固定指令，加后固定指令

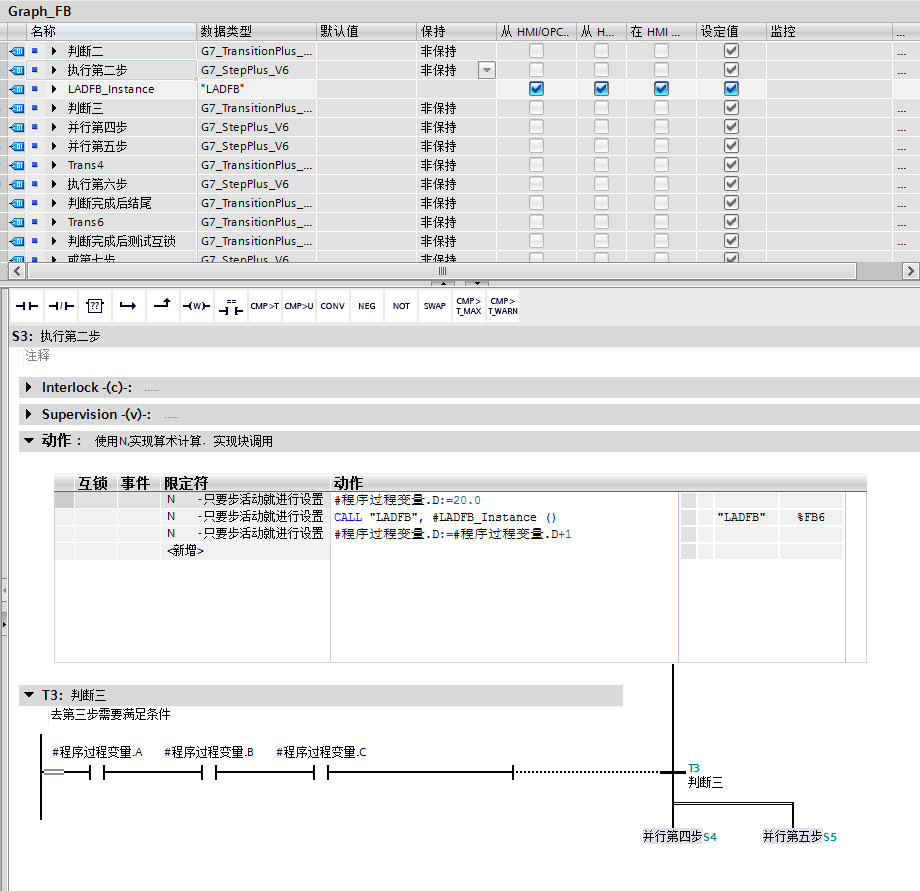

Graph的定义变量和梯形图视角：

.变量名来自于用户用户对step和trans的描述。
.变量结构存储了graph状态的细节信息。

1. 新建Graph程序
如上图，新建一个Graph程序，记得在编辑界面点开编辑，勾选从HMI显示/访问内部参数。如图：

2. 建立HMI显示画面

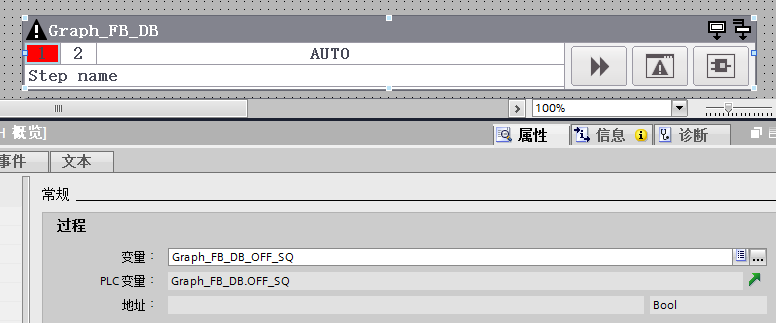

• 拖拽一个Graph_概览，设置属性下面的常规下面的过程，连接Graph_FB_DB的内部变量OFF_SQ,如图：

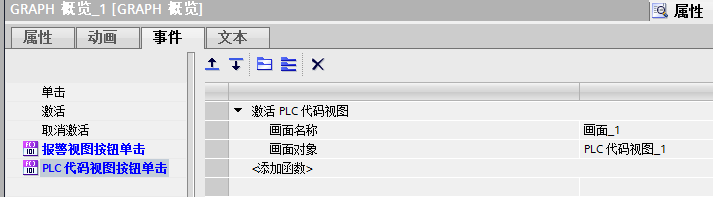

• 在Graph_概览的时事件里面，分别定义一个报警视图按钮单击事件，和PLC代码视图按钮单击事件。如图：


.报警视图单击事件关联到全局画面上新建的报警视图去。点击时弹出画面。
.PLC代码视图界面关联新建的PLC代码视图就行。

基本参数设置计算完成了。

3. 仿真

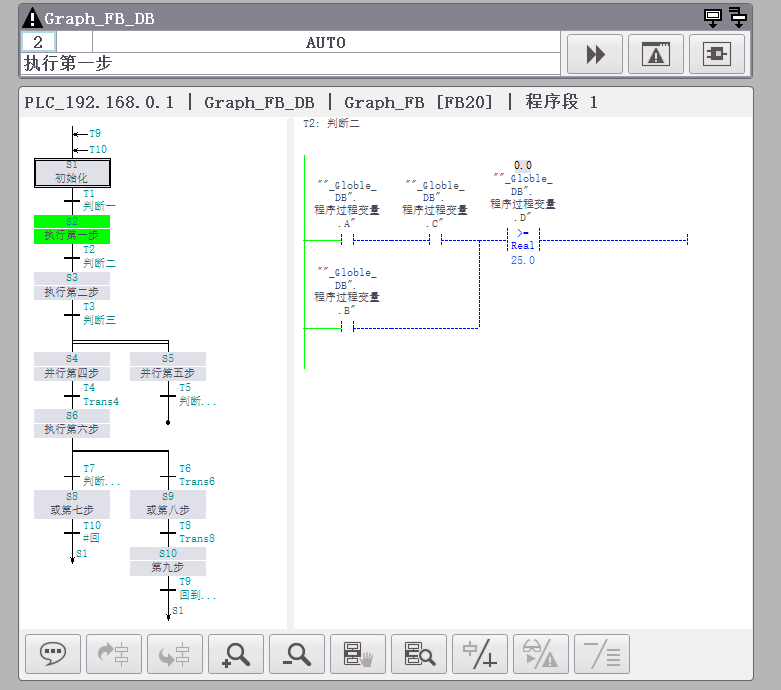

仿真结果如上。

3. Graph更多的参数设置

如图：

配置input,按照注释内容，可以灵活的配置更多的相关操作。具体使用方法是做一组变量连接到Graph fb的input管脚，传给HMI。output管脚可以用来做显示。
