MS5611气压计驱动程序

资料如下：

数据手册及驱动代码

提取码：fnh3

#ifndef __MS5611_H_
#define __MS5611_H_

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "myiic.h"

/* 函数申明 -----------------------------------------------*/

#define MS561101BA_ADC_RD          0x00
#define	MS561101BA_PROM_RD 	       0xA0
#define MS561101BA_PROM_CRC        0xAE

#define MS561101BA_SlaveAddress    0xEE  //MS5611的地址
#define MS561101BA_RST             0x1E  //cmd 复位

#define	MS561101BA_D2_OSR_4096   	 0x58	// 9.04 mSec conversion time ( 110.62 Hz)
#define	MS561101BA_D1_OSR_4096   	 0x48

#define MS5611_OSR256					 		 0x40
#define MS5611_OSR512					 		 0x42
#define MS5611_OSR1024					   0x44
#define MS5611_OSR2048					   0x46
#define MS5611_OSR4096					   0x48
#define FILTER_num 20

u8  MS5611_init(void);
float Get_High(void);
void MS561101BA_getPressure(void);
void MS561101BA_getTemperature(void);
void MS561101BA_RESET(void);
unsigned long MS561101BA_getConversion(uint8_t command);
void MS561101BA_GetTemperature(void);
#endif

#include "MS5611.h"
#include "math.h"

//气压计状态机
#define SCTemperature    0x01	  //开始温度转换
#define CTemperatureing  0x02 //正在转换温度
#define SCPressure  		 0x03	    //开始气压转换
#define SCPressureing    0x04	  //正在转换气压



/*
C1 压力灵敏度 SENS|T1
C2  压力补偿  OFF|T1
C3	温度压力灵敏度系数 TCS
C4	温度系数的压力补偿 TCO
C5	参考温度 T|REF
C6 	温度系数的温度 TEMPSENS
*/
uint32_t  Cal_C[7];	        //用于存放PROM中的6组数据1-6

double OFF_;
float Aux;
/*
dT 实际和参考温度之间的差异
TEMP 实际温度
*/
uint32_t dT,TEMP;
/*
OFF 实际温度补偿
SENS 实际温度灵敏度
*/
uint64_t OFf,SENS;
uint32_t D1_Pres,D2_Temp;	// 数字压力值,数字温度值

uint32_t Pressure,Pressure_old,qqp;				//大气压
uint32_t TEMP2,T2,OFF2,SENS2;	//温度校验值
uint32_t Pres_BUFFER[20];     //数据组
uint32_t Temp_BUFFER[10];     //数据组




/*******************************************************************************
  * @函数名称	MS561101BA_RESET
  * @函数说明   复位MS5611
  * @输入参数   无
  * @输出参数   无
  * @返回参数   无
*******************************************************************************/
void MS561101BA_RESET(void)
{
		IIC_Start();
		IIC_Send_Byte(0xEE);//CSB接地，主机地址：0XEE，否则 0X77
	  IIC_Wait_Ack();
    IIC_Send_Byte(0x1E);//发送复位命令
	  IIC_Wait_Ack();
    IIC_Stop();

}
/*******************************************************************************
  * @函数名称	MS5611_init
  * @函数说明   初始化5611
  * @输入参数  	无
  * @输出参数   无
  * @返回参数   无
*******************************************************************************/
u8 MS5611_init(void)
 {
  u8  inth,intl;
  int i;
  for (i=1;i<=6;i++)
	{

		IIC_Start();
    IIC_Send_Byte(0xEE);
		IIC_Wait_Ack();
		IIC_Send_Byte(0xA0 + (i*2));
		IIC_Wait_Ack();
    IIC_Stop();
		delay_us(5);
		IIC_Start();
		IIC_Send_Byte(0xEE+0x01);  //进入接收模式
		delay_us(1);
		IIC_Wait_Ack();
		inth = IIC_Read_Byte(1);  		//带ACK的读数据
		delay_us(1);
		intl = IIC_Read_Byte(0); 			//最后一个字节NACK
		IIC_Stop();
    Cal_C[i] = (((uint16_t)inth << 8) | intl);
	}
	 return !Cal_C[0];
 }


/**************************实现函数********************************************
*函数原型:unsigned long MS561101BA_getConversion(void)
*功　　能:    读取 MS561101B 的转换结果
*******************************************************************************/
unsigned long MS561101BA_getConversion(uint8_t command)
{

			unsigned long conversion = 0;
			u8 temp[3];

	    IIC_Start();
			IIC_Send_Byte(0xEE); 		//写地址
			IIC_Wait_Ack();
			IIC_Send_Byte(command); //写转换命令
			IIC_Wait_Ack();
			IIC_Stop();

			delay_ms(10);
			IIC_Start();
			IIC_Send_Byte(0xEE); 		//写地址
			IIC_Wait_Ack();
			IIC_Send_Byte(0);				// start read sequence
			IIC_Wait_Ack();
			IIC_Stop();

			IIC_Start();
			IIC_Send_Byte(0xEE+0x01);  //进入接收模式
			IIC_Wait_Ack();
			temp[0] = IIC_Read_Byte(1);  //带ACK的读数据  bit 23-16
			temp[1] = IIC_Read_Byte(1);  //带ACK的读数据  bit 8-15
			temp[2] = IIC_Read_Byte(0);  //带NACK的读数据 bit 0-7
			IIC_Stop();

			conversion = (unsigned long)temp[0] * 65536 + (unsigned long)temp[1] * 256 + (unsigned long)temp[2];
			return conversion;

}


/**************************实现函数********************************************
*函数原型:void MS561101BA_GetTemperature(void)
*功　　能:    读取 温度转换结果
*******************************************************************************/

void MS561101BA_GetTemperature(void)
{

	D2_Temp = MS561101BA_getConversion(0x58);
	delay_ms(10);
	dT=D2_Temp - (((uint32_t)Cal_C[5])<<8);
	TEMP=2000+dT*((uint32_t)Cal_C[6])/8388608;
}

///***********************************************
//  * @brief  读取气压
//  * @param  None
//  * @retval None
//************************************************/
void MS561101BA_getPressure(void)
{
	D1_Pres= MS561101BA_getConversion(0x48);
	delay_ms(10);

	OFF_=(uint32_t)Cal_C[2]*65536+((uint32_t)Cal_C[4]*dT)/128;
	SENS=(uint32_t)Cal_C[1]*32768+((uint32_t)Cal_C[3]*dT)/256;

	if(TEMP<2000)
	{
		Aux = (2000-TEMP)*(2000-TEMP);
		T2 = (dT*dT) / 0x80000000;
		OFF2 = 2.5f*Aux;
		SENS2 = 1.25f*Aux;

		TEMP = TEMP - T2;
		OFF_ = OFF_ - OFF2;
		SENS = SENS - SENS2;
	}

  Pressure= (D1_Pres*SENS/2097152-OFF_)/32768;

}

float Get_High(void)
{
    float P,H,T;
    MS561101BA_getPressure();   //获取大气压
    MS561101BA_GetTemperature();//获取温度
    P=Pressure/100;
    T=TEMP/100;
    H=-((pow((1013.25/P),0.190222)-1)*(T+273.15))/0.0065;//单位cm
    return H;
}

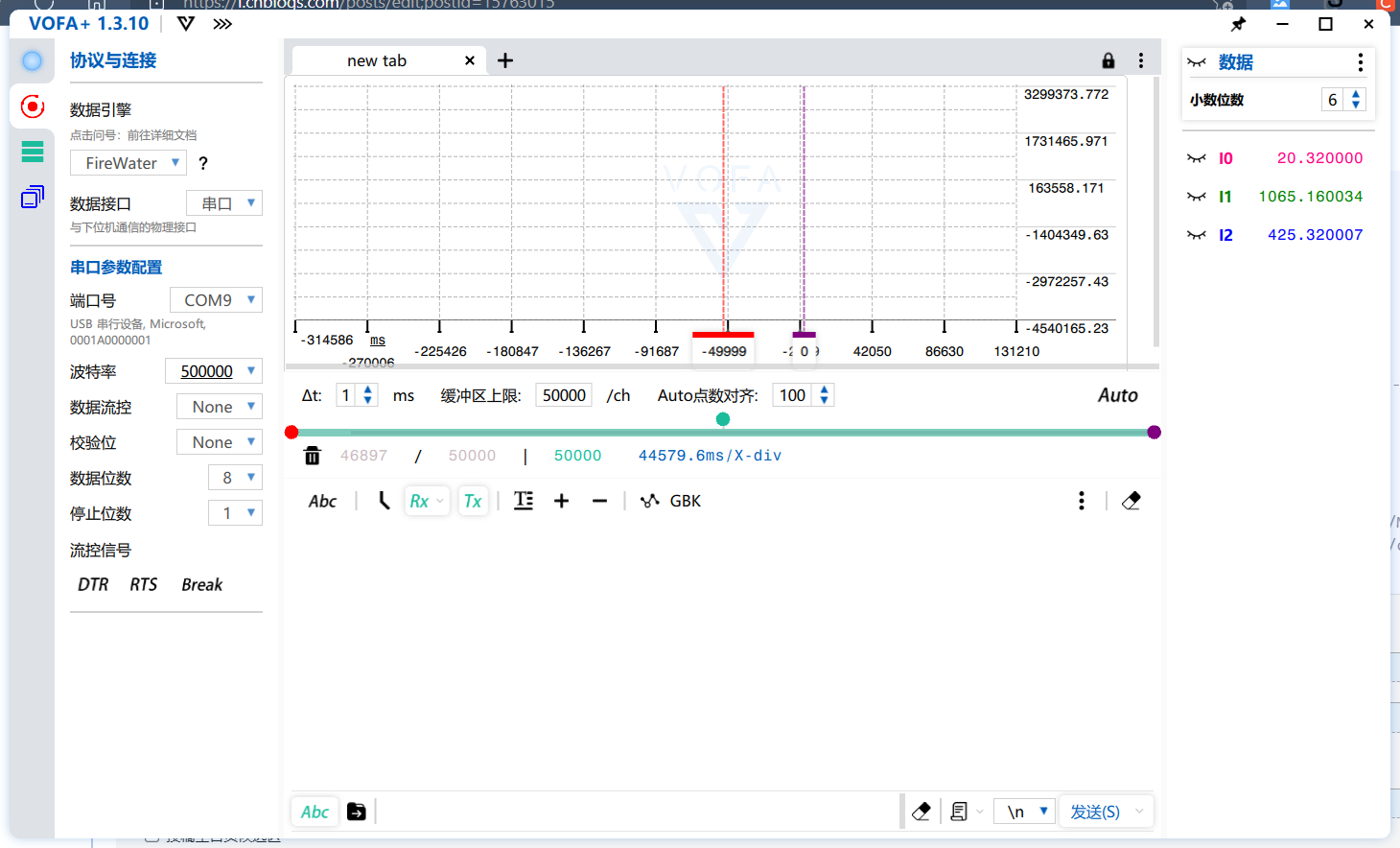

代码演示：依次为温度、气压、海拔
