CH32V/F208 BLE转ETH的测试以及速度优化说明

   CH32V208/208系列具有强大的低功耗蓝牙与以太网控制器，对于想要用BLE无线转网络进而控制多个设备提供了支持。

对于BLE全速测试数据上下行大概8Mbps，208内置的以太网控制器为10Mbps速度，加上协议栈的缘故，跑TCP发的话

大概还有8Mbps左右，二者合并后，大概只有400Kbps的速度了。

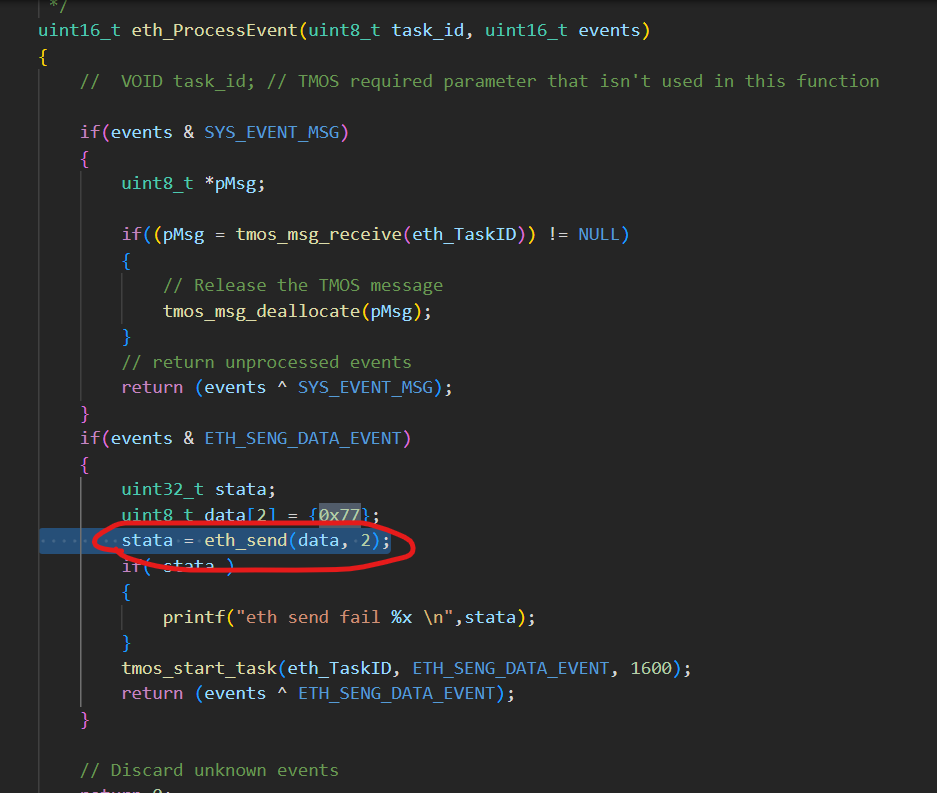

1.  现在原始的demo上测试。手机上先下载一个BLE调试助手的app，便于主机操控透传，打开208的（以V208）Peripheral_ETH例程，下载进入开发板，现在需要将以太网发送给服务器的

uint16_t eth_ProcessEvent(uint8_t task_id, uint16_t events)函数中的

      stata = eth_send(data, 2);注释掉

 同样将BLE从机发给主机的eripheralChar4Notify(notiData, SIMPLEPROFILE_CHAR4_LEN);注释掉

static void performPeriodicTask(void)

{

    uint8_t notiData[SIMPLEPROFILE_CHAR4_LEN] = {0x88};

//    peripheralChar4Notify(notiData, SIMPLEPROFILE_CHAR4_LEN);

}

2.使用电脑端的TCPdebug发送数据，保证电脑IP与端口号与例程一致。所以将以太网接收缓冲区的内容直接调用BLE发送函数发给主机

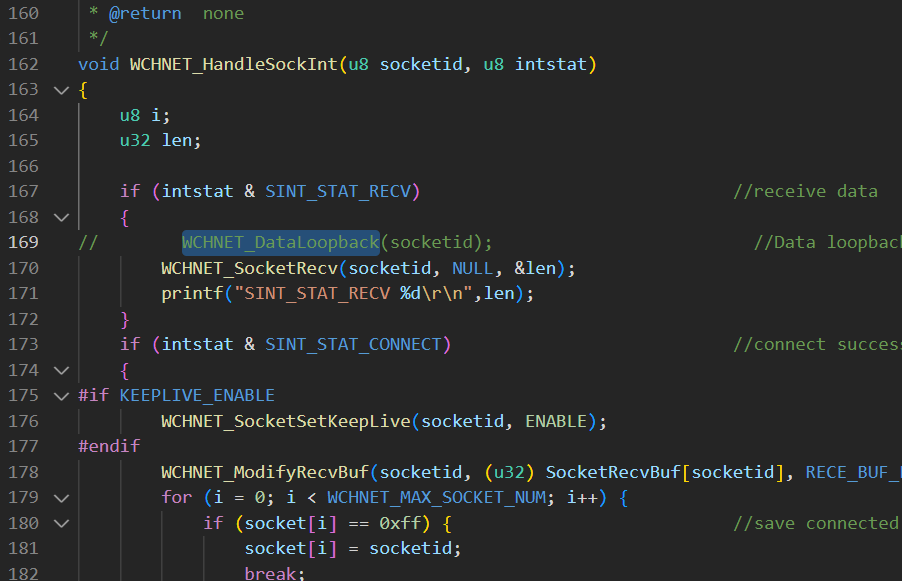

打开

void WCHNET_HandleSockInt(u8 socketid, u8 intstat)里的

 WCHNET_DataLoopback(socketid);  注释，进入此函数，使用else分支

将

 WCHNET_SocketSend(id, p, &len); 函数替换为   peripheralChar4Notify(p,len);

//注意函数原型里的静态函数去掉，否则程序调用报错。

 3.更改BLE发送间隔等参数

#define DEFAULT_ADVERTISING_INTERVAL         80 改为80 以下同理

#define DEFAULT_DESIRED_MIN_CONN_INTERVAL    6

#define DEFAULT_DESIRED_MAX_CONN_INTERVAL    8

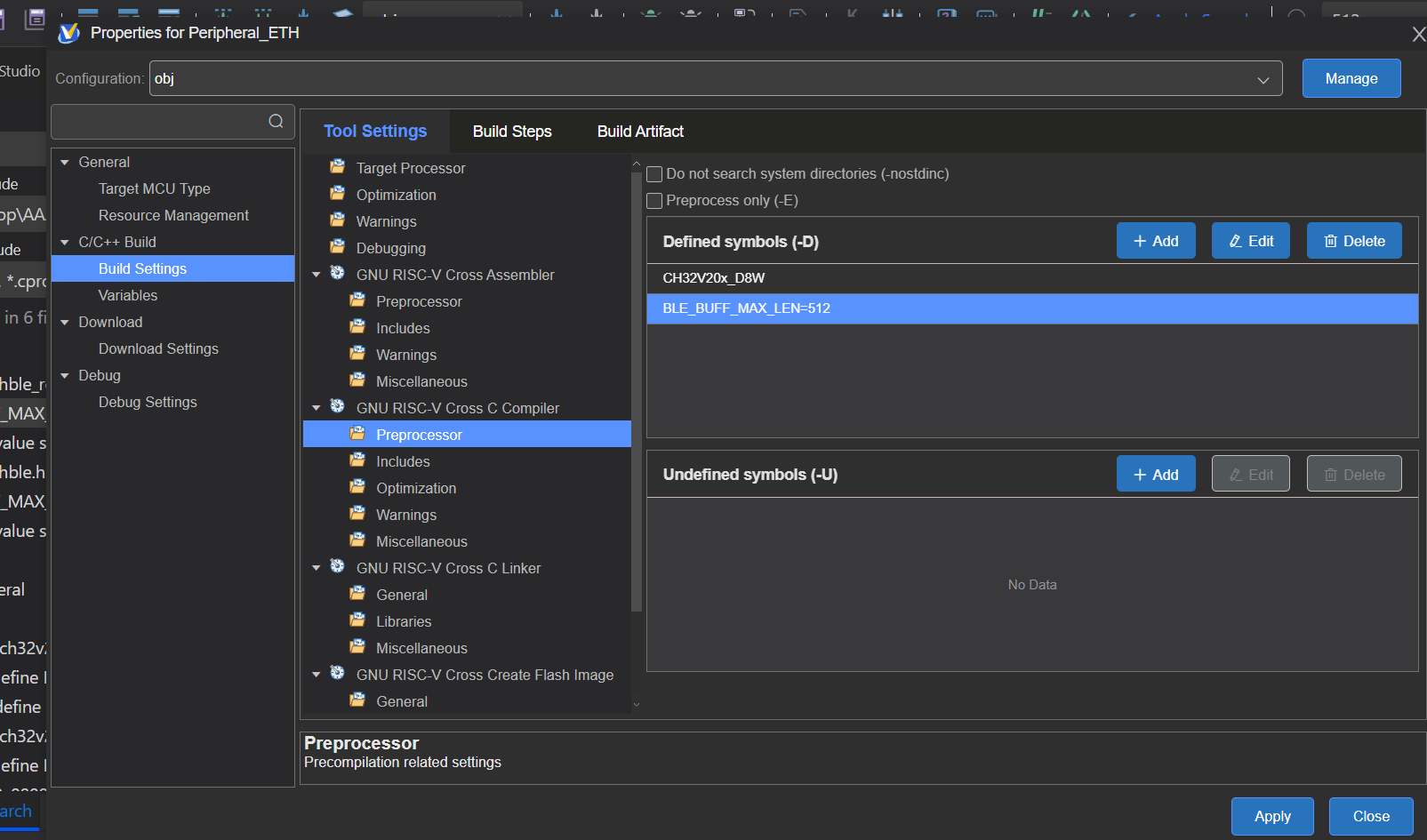

下图所示，全局宏定义将BLE_BUFF_MAX_LEN=512添加



将串口打印全部去掉。编译下载进入开发板开测。

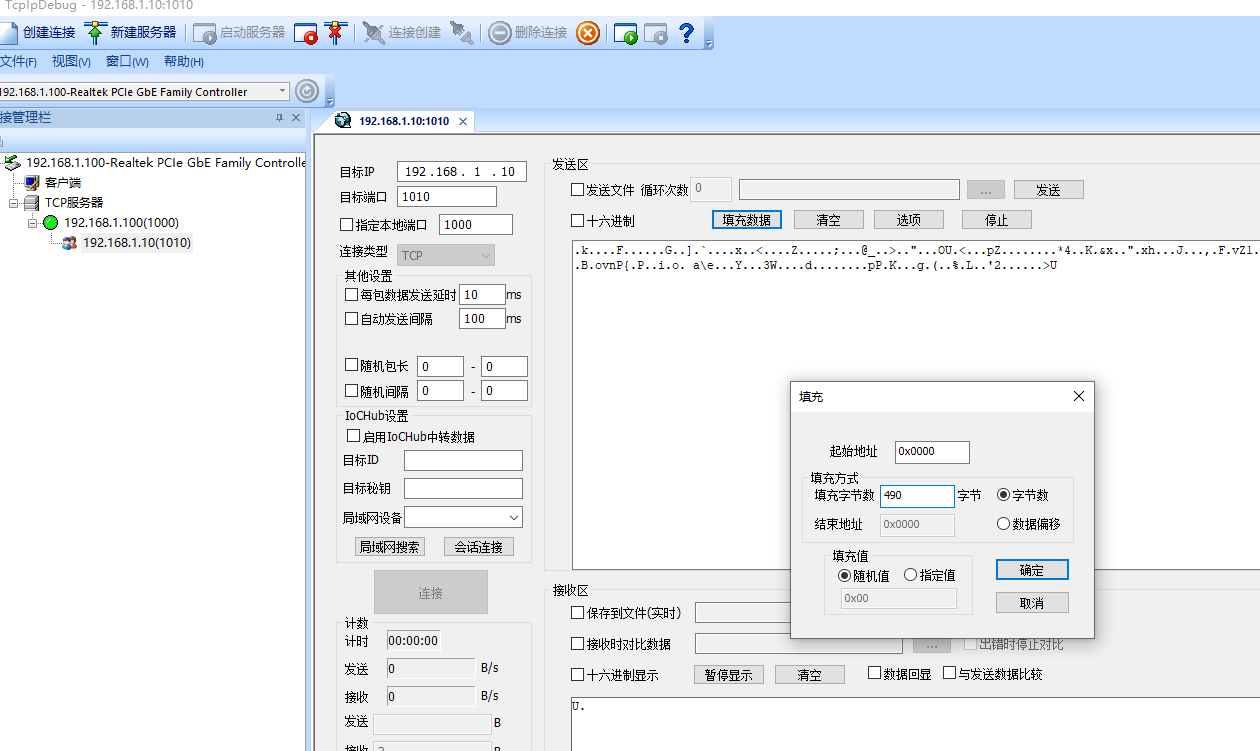

填充490个字节，ble端发送MTU最大512，这里设备小几个字节，避免出错。

特别注意，因为蓝牙的MTU与蓝牙不同，超过请自行分包。

然后点击间隔发送3ms，发送一包，可以适当调整。

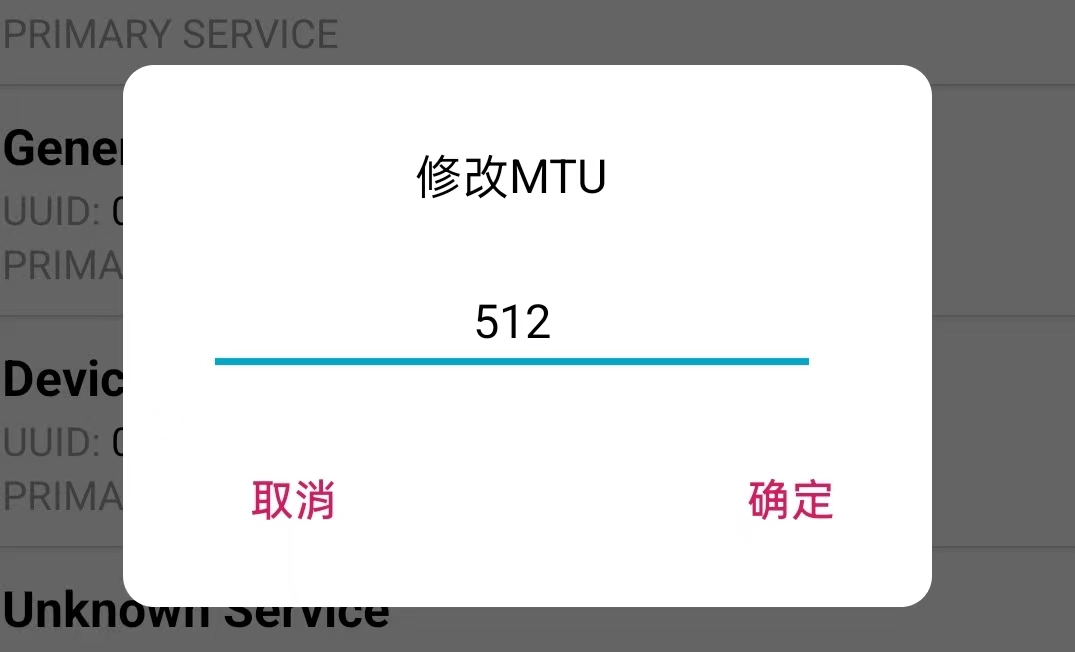

打开ble调试助手app，设置MTU为512与上面保持一致，开启notify，接收数据。

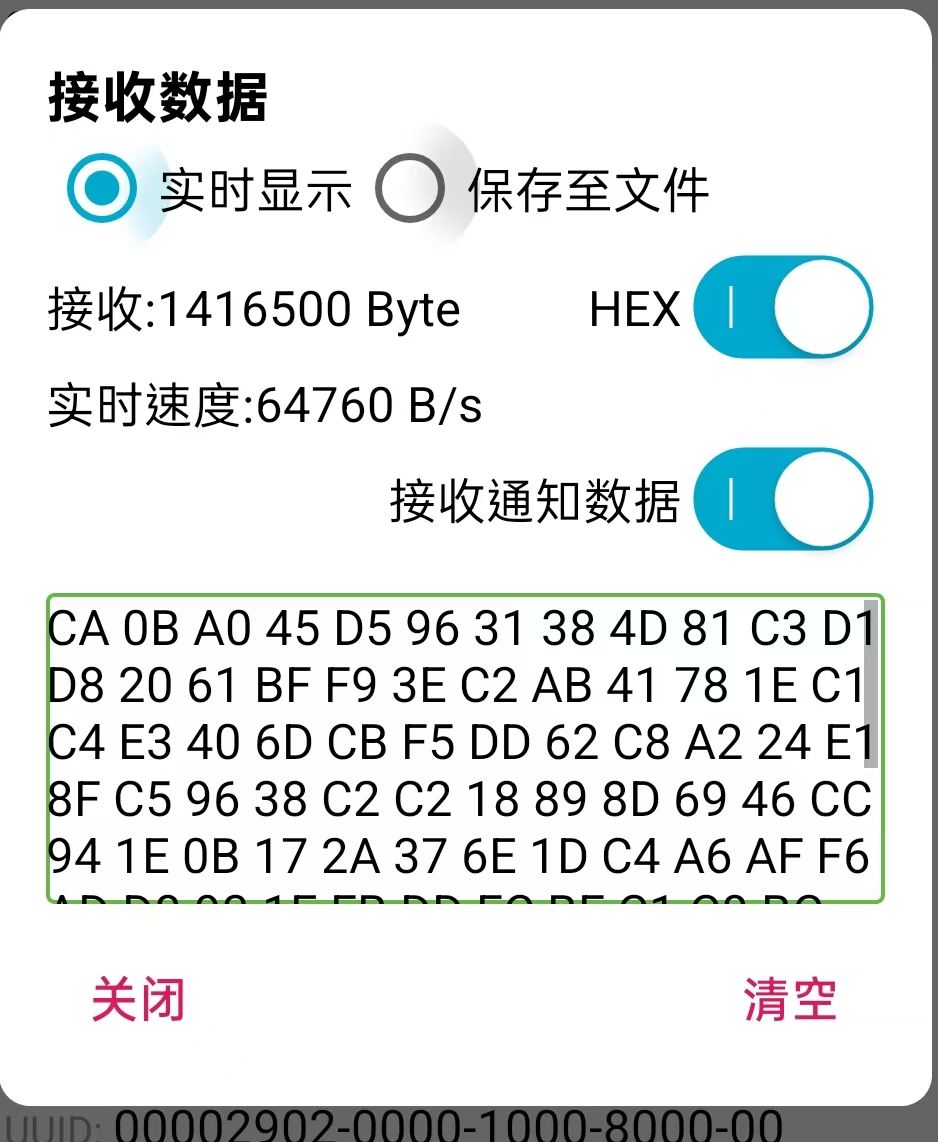

 测试所得，大概60K多大B。也就是4800Kbps。



以太网处理接收代码

volatile u16 blelen=0;
u8 BLEBuf[490];
extern peripheralConnItem_t peripheralConnList;
/*********************************************************************
* @fn WCHNET_DataLoopback
*
* @brief Data loopback function.
*
* @param id - socket id.
*
* @return none
*/
void WCHNET_DataLoopback(u8 id)
{
#if 0
u8 i;
u32 len;
u32 endAddr = SocketInf[id].RecvStartPoint + SocketInf[id].RecvBufLen; //Receive buffer end address

if ((SocketInf[id].RecvReadPoint + SocketInf[id].RecvRemLen) > endAddr) { //Calculate the length of the received data
len = endAddr - SocketInf[id].RecvReadPoint;
}
else {
len = SocketInf[id].RecvRemLen;
}
i = WCHNET_SocketSend(id, (u8 *) SocketInf[id].RecvReadPoint, &len); //send data
if (i == WCHNET_ERR_SUCCESS) {
WCHNET_SocketRecv(id, NULL, &len); //Clear sent data
}
#else

u32 len, totallen;
u8 *p = BLEBuf;

if(BLE_SFlag==0)
{
if(LL_GetNumberOfUnAckPacket(peripheralConnList.connHandle)>19)
return;
len = WCHNET_SocketRecvLen(id, NULL); //query length
if(len<=490)
WCHNET_SocketRecv(id, BLEBuf, &len); //Read the data of the receive buffer into MyBuf
else {
len=490;
WCHNET_SocketRecv(id, BLEBuf, &len);
}
blelen=len;
// totallen = len;

peripheralChar4Notify(p,blelen) ;
// else{
// BLE_SFlag=1;
// printf("*****\r\n");
// }
}

else if(BLE_SFlag==1)
{

if(LL_GetNumberOfUnAckPacket(peripheralConnList.connHandle)>19)
return;
peripheralChar4Notify(p,blelen) ;
}

// while(1){
// len = totallen;
// WCHNET_SocketSend(id, p, &len); //Send the data


// totallen -= len; //Subtract the sent length from the total length
// p += len; //offset buffer pointer
// if(totallen) continue; //If the data is not sent, continue to send
// break; //After sending, exit
// }
#endif
}
