关于GPIO口对应外设的优先级关系（CH32F/V103）

1.对于客户使用多个外设，导致部分GPIO口不受控的问题，例如：CH32F203的定时器3开启后会导致所有TIM3的IO都受制于TIM3，因为TIM3对GPIO的控制优先级大于TIM1。

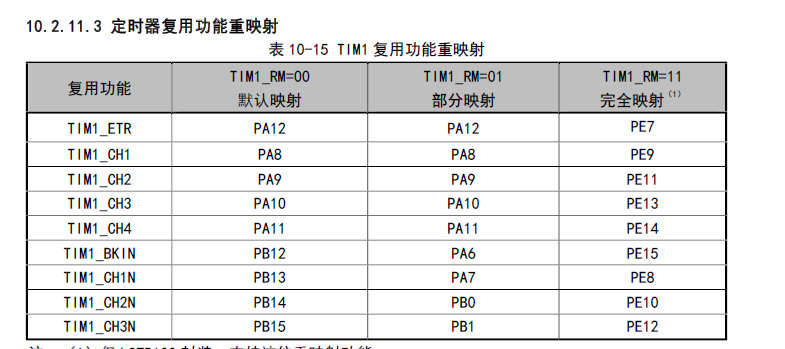

 由上面的表可知，当TIM3选中的引脚与TIM1选中的引脚重合时（默认映射或者响应映射），TIM1的GPIO会失效控制，

TIM3默认映射，TIM1部分映射1，重合的部分是 TIM1_BKIN.TIM1_CH1N.TIM1_CH2N.TIM1_CH3N.

2.解决：当不需要TIM3的CH通道输出的时候，只需要将对应的OC配置一下，宏选择

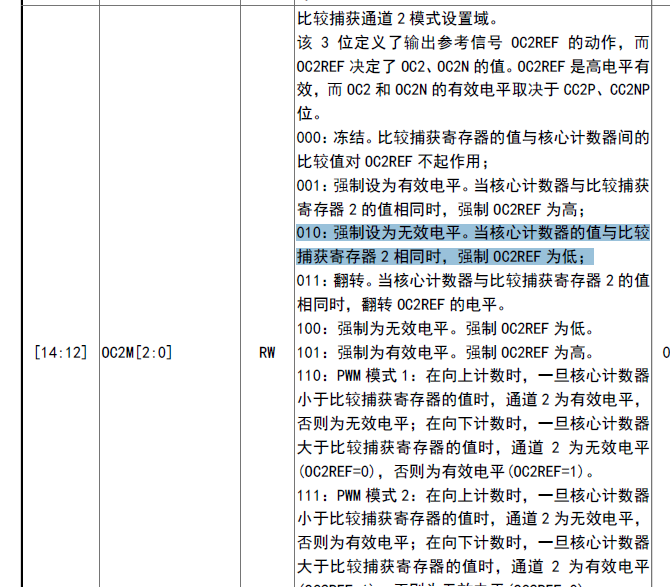

对应寄存器位为



TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_Inactive;//PB0
TIM_OCInitStructure.TIM_Pulse = 0;
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
TIM_OC3Init( TIM3, &TIM_OCInitStructure ); // 使用CH3通道

 此时PB0与TIM3解绑，此时再次使用TIN1_CH2N_1即可输出PWM。

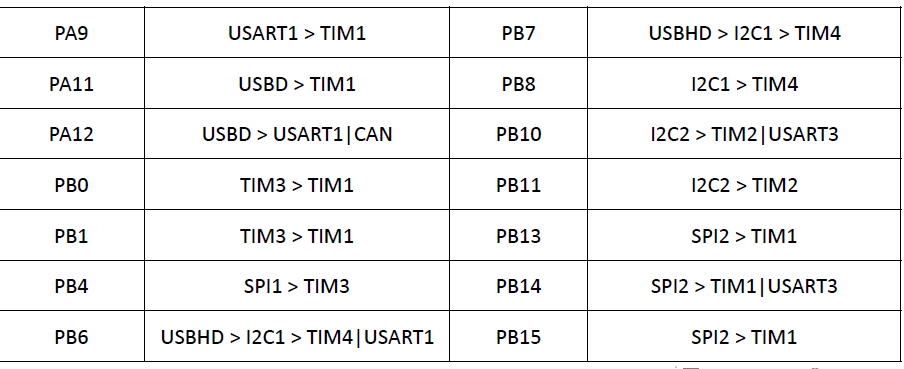

3.以下为对应关系表。

 同理，使用对应外设时，高优先级的外设没有用到的IO，例如SPI的NSS引脚，不要使能硬件NSS即可，对应串口的话，硬件流控没有使用的话，不要配置相应寄存器即可。
