wchlink--开发板首次下载注意事项

由于开发板出厂带测试程序，使能了读保护，所以当我们首次收到开发板后，会发现有下载不了的问题，

现讲解下如何解决：

RISCV系列：

1，首先正确连接LINK与开发板

V103,V203,V208,L103,V307,均是PA13接LINK上的SWDIO，PA14接LINK上的SWCLK，GND，VDD对应连接

X035是PC18-SWDIO,PC19-SWCLK，00x是PD1--SWDIO单线下载,然后GND，VDD对应连接

这时点下载会出现如下报错：



这时我们仅需到下载配置中点一下开锁按钮即可





link上位机中同理也可以解除读保护

2，ISP工具也可以解除读保护

ISP工具链接：https://www.wch.cn/downloads/WCHISPTool_Setup_exe.html

使用方式:

识别到设备后点击右下角解除代码保护即可：



 ARM系列：

F103,F203,F207,F208均是PA13接LINK上的SWDIO，PA14接LINK上的SWCLK，GND，VDD对应连接

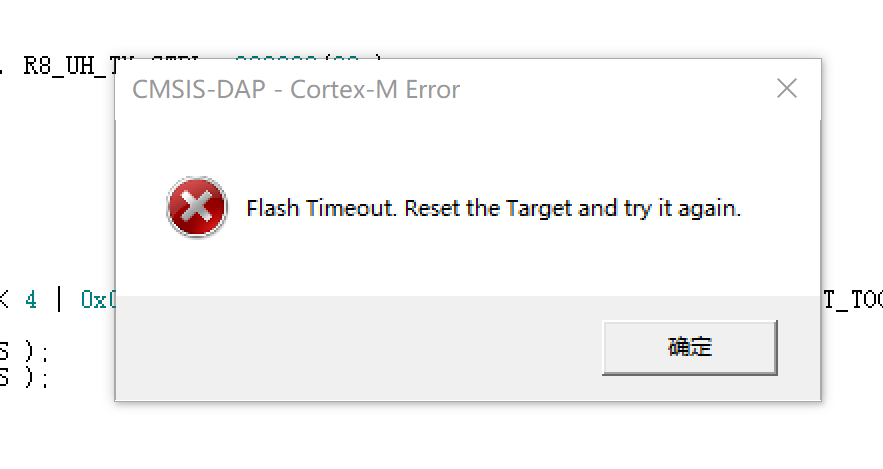

KEIL里下载会提示：

1，这时可下载LINK上位机，将读保护解除掉即可：https://www.wch.cn/downloads/WCH-LinkUtility_ZIP.html

选择相应芯片型号，同RISCV系列一样点开锁即可。

2，同时也可以参考RISCV系列下载ISP工具，解除读保护：https://www.wch.cn/downloads/WCHISPTool_Setup_exe.html
