FLASH-电子签名解析以及读取方法

电子签名包含了芯片识别信息：闪存区容量和唯一身份标识。它由厂家在出厂时烧录到存储器模块的系统存储区域。

闪存区容量：指示当前芯片用户应用程序可以使用大小。

唯一身份标识：96 位二进制码，对任意一个微控制器都是唯一的，用户只能读访问不能修改此唯一标识信息可以用作微控制器(产品)的安全密码、加解密钥、产品序列号等，用来提高系统安全机制或表明身份信息。

具体寄存器以及地址可见下图：



准备了两块CH32V307评估板，暂用#1、#2来标记，用来对比电子签名的相关信息。

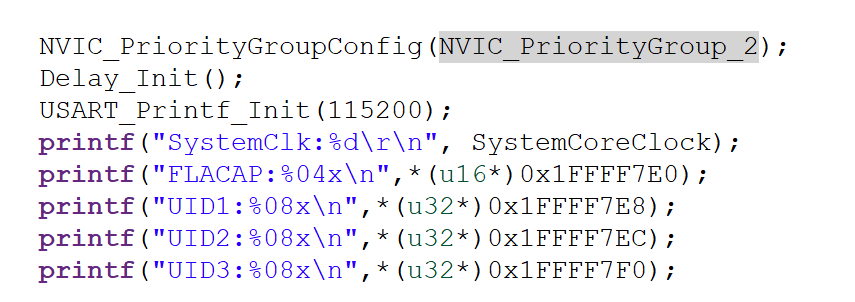

代码内容如下：

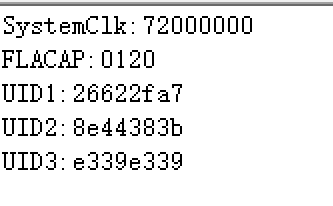

#1板打印内容如下：

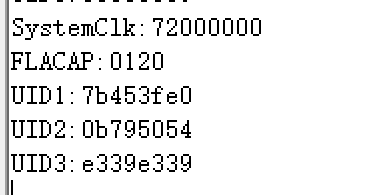

#2板打印内容如下：

总结：

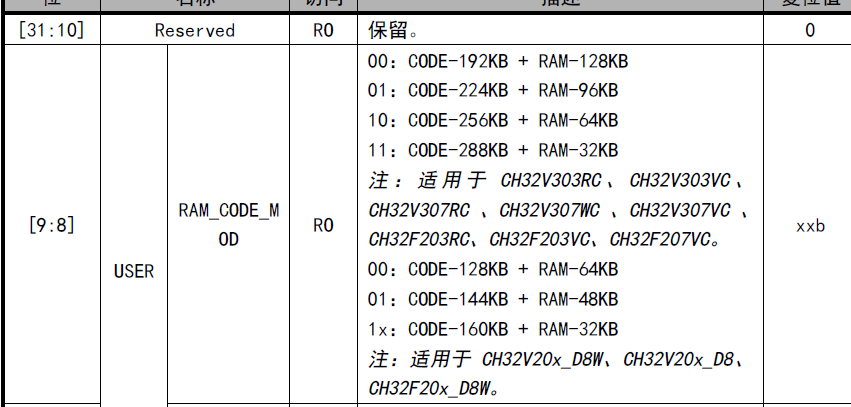

1、FLACAP内容表示芯片FLASH容量，0x120表示288KB。原因是因为CH32V307 FLASH容量可以配置，最大配置为288KB，配置区间可见下图：

2、UID1、UID2、UID3表示芯片的唯一ID，由打印内容可知高4字节为默认FLASH内容，所以如想使用UID，取低8字节内容即可。
