AFIO---重映射功能的使用以及常见问题

H417系列采用了完全不同的IO映射设计，分开讨论：

一，CH32FV2x_V3x，X03X,00X：

重映射功能

        外设引脚重映射的概念，即一个外设的引脚除了具有默认的端口外，还可以通过设置重映射寄存器的方式，把这个外设的引脚映射到其它的端口。

        简单的讲就是把管脚的外设功能映射到另一个管脚，但不是可以随便映射的。

部分重映射 & 完全重映射

• 部分重映射： 功能外设的部分引脚重新映射，还有一部分引脚是原来的默认引脚。
• 完全重映射：功能外设的所有引脚都重新映射
•     我们以V203的TIM2为例：

•

•  默认映射脚位为不需要重映射配置的默认脚位，直接初始化外设时钟即可。如若使用后面几种组合，需要进行配置，配置流程如下：

• 第一步：开启AFIO时钟：

•

  第二步： 调用库函数进行重映射：



         注意此步骤需要在第一步后再进行，同时注意此函数参数的选择，下面有三种参数选择，分别对应着上面几种映射组合，体现在手册里引脚描述如

•        TIM2_CH2_1，TIM2_CH2_2，TIM2_CH2_3，那么后缀-1就代表着部分映射1，-2就代表着部分映射2，如此类推

•

• 手册上类似描述如下：





  第三步：正常初始化外设时钟即可，并初始化对应通道对应引脚的GPIO时钟，和相应引脚配置。



• 二，H417系列：

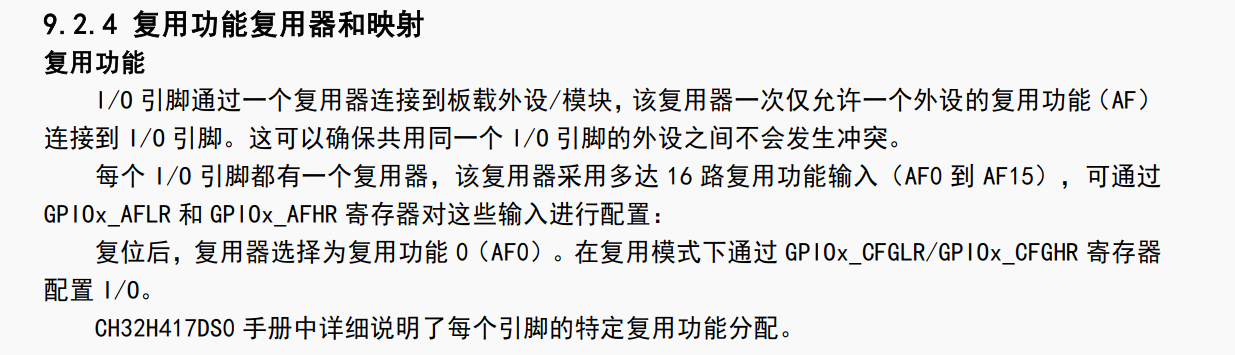

H417关于引脚映射采用了完全不同的设计理念，但总体原理类似，且更好理解一些：

其实通俗理解可以把H417的每个GPIO引脚内部想象成一个​​多路选择开关​​，复用相关寄存器呢就是控制这个开关的

控制器，

• 每个引脚对应4位​​：这4位可以表示16种选择（AF0到AF15），用来决定这个引脚到底连接到哪个内部外设（比如是连接USART1还是TIM2）。

• ​​信号共用​​：关键点在于，对于一个引脚，无论是作为外设的输入还是输出，都​​共用同一组AF选择信号​​。这意味着你只需要配置一次，芯片内部就会自动完成信号路径的连接。

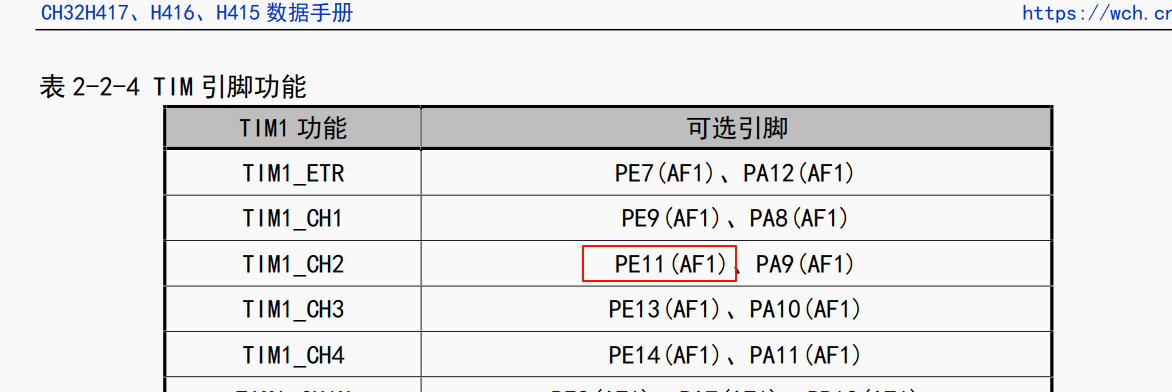

具体外设功能对应引脚可见DS0数据手册，我们已TIM1的通道二为例，经查看手册发现



第一步：开启AFIO,与对应GPIO端口时钟

 第二步：打开PE11与TIM1_CH2上的开关（通俗理解）



这样，就配置好了用PE11作为TIM1的通道二输出。





•

  注：重映射常见问题



  一，怎么重映射不成功，打印相应的寄存器发现并未被成功赋值；

     检查上述步骤一和二是否反了，需要先开启AFIO时钟才可以对相应位进行操作



• 二，将PA13，PA14脚复用为普通IO不成功/怎么将PA13，PA14脚复用为普通IO

     检查是否开了AFIO时钟，对应操作如下：

  关闭SWD复用，并设置为浮空输入

•





  三，晶振脚复用为普通IO不成功/怎么将晶振脚复用为普通IO

    与三问题类似，



•

  四， 将PA6-PA7复用为串口一的功能脚不成功

• 注意手册里的说明，PA6-PA7的组合为串口一的一个特殊组合，需要配合 AFIO_PCFR2 寄存器 bit26 USART1_RM1 使用，所以需要两次调用remap函数，操作如下：

• 需注意V208,V203RB后两组映射不存在！
•





•

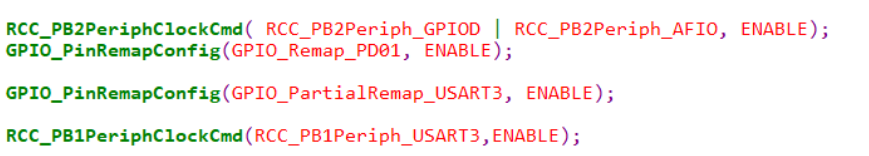

  五，CH32L103将串口三复用到PD0,PD1不成功

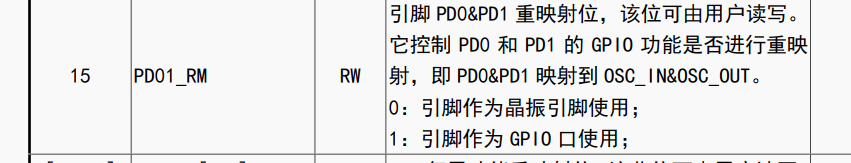

• 原因：多一个步骤，需要将晶振功能关掉映射成PD0,1才能进行串口的重映射。

•



•



•
