帆软笔记之 数据可视化（十九）

帆软笔记之数据可视化



2、操作步骤

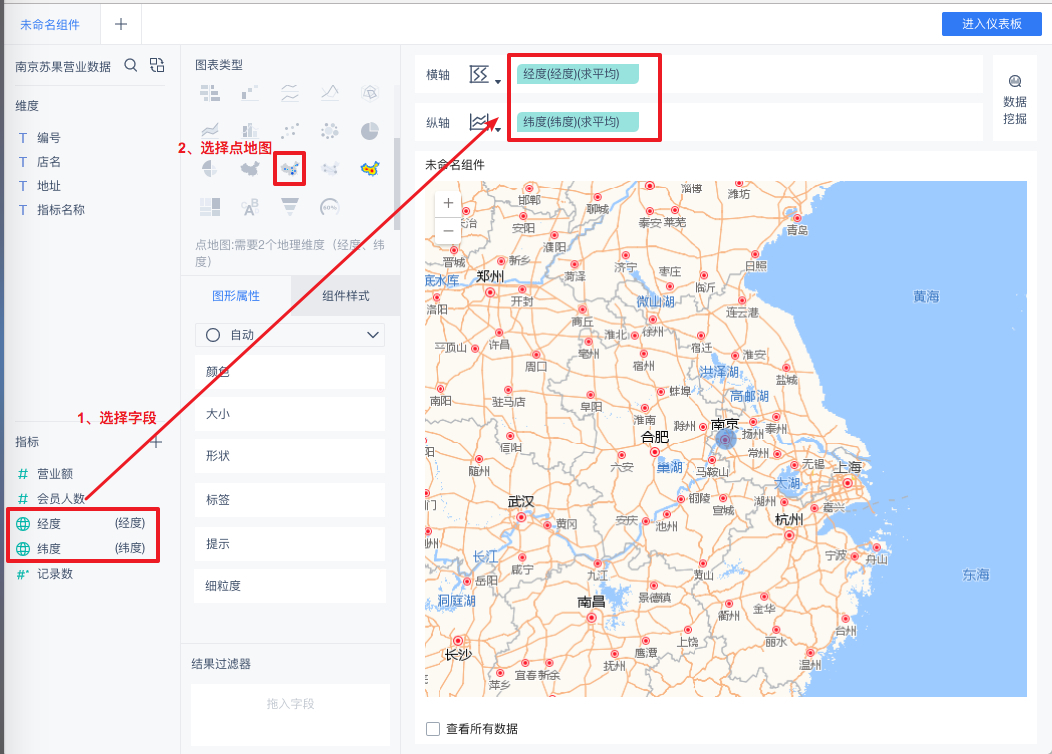

新建组件并选择样式数据业务包下的南京苏果营业数据表，将待分析区域指标下的字段“经度”、“纬度”转化为地理角色的经度和维度，详细操作请参考指标转化为地理角色。随后将“经度”拖入横轴中，将“纬度”拖入纵轴中，在图表类型下选择点地图。



注：该点地图必须在横纵轴中有两个地理维度字段才能选择，否则图表类型下的点地图将灰化无法点击。

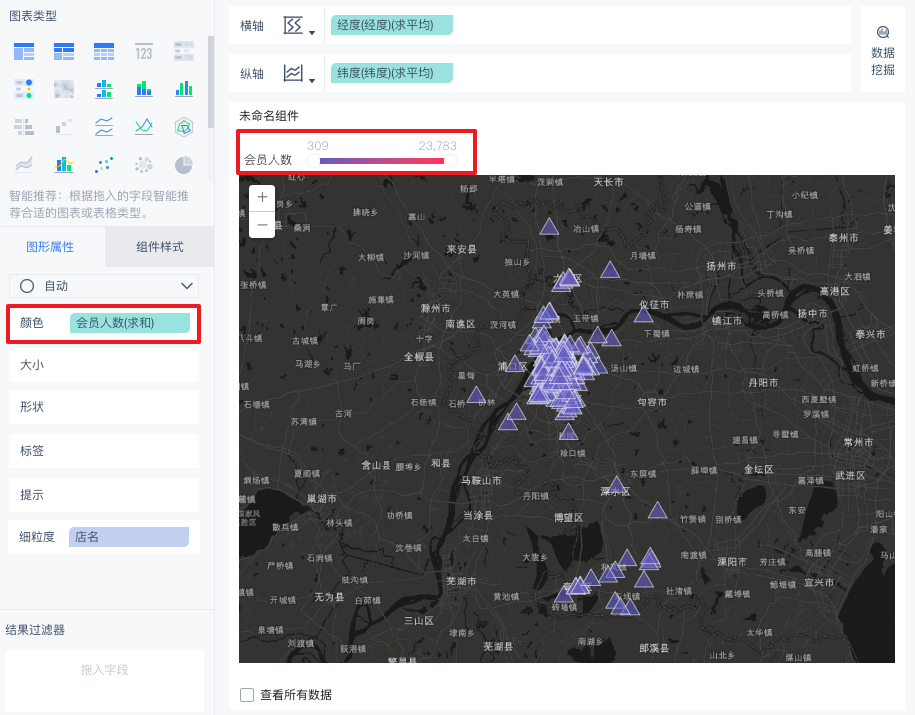

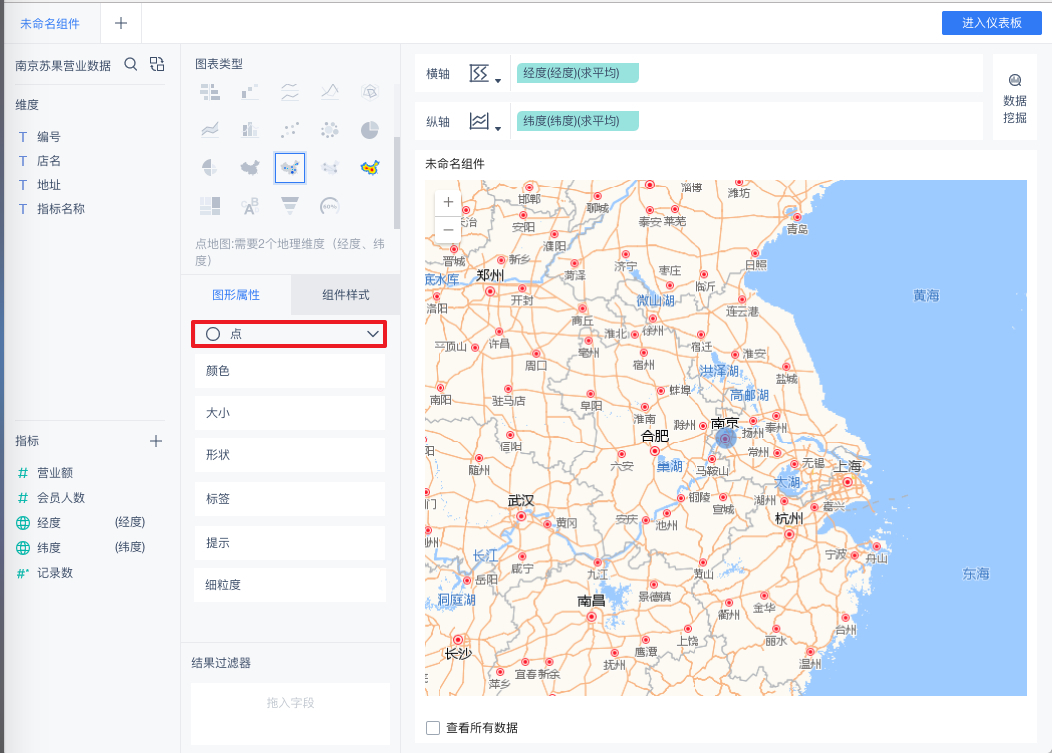

选择该图表类型后，图形属性下形状自动切换为点，经纬度分别被置于横纵轴，如果有指标字段的话置于颜色属性中，如果有更多的维度或指标字段则置于细粒度中。如下图：

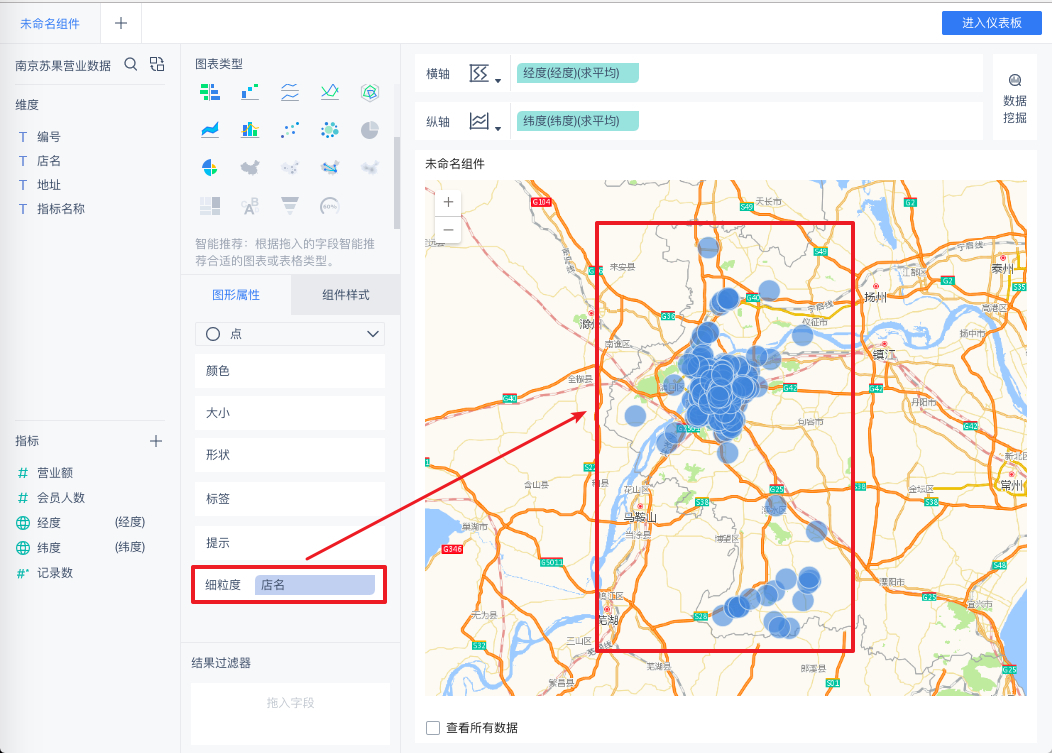

因为此时经度、维度字段均为汇总方式，若我们想要以门店按点来显示，则需要将店名拖到图形属性的细粒度下，如下图：





此时经度、维度字段将根据细粒度中的店名来展示。我们还可以为该点地图调整颜色、大小、形状、设置标签提示、细粒度、组件样式等，详细操作步骤请参考图形属性和组件样式。在组件样式中，还可以设置点地图显示的GIS背景，内置的包含深蓝、黑色、mapbox、清新、高德地图、素雅、午夜等，如下图：





图表效果	字段
流向地图	两个地理维度（经度、纬度）、1个维度



流向地图



1、描述



流向地图常用来可视化源汇流(Origin Destination Flow)数据。源地和汇地可以是点，也可以是面。源地和汇地之间的互动数据，常用连接空间单元几何重心之间的线段来表达，线的宽度或颜色来表示源地和汇地之间的流向数值。每个空间位置可以是源地，也可以是汇地。

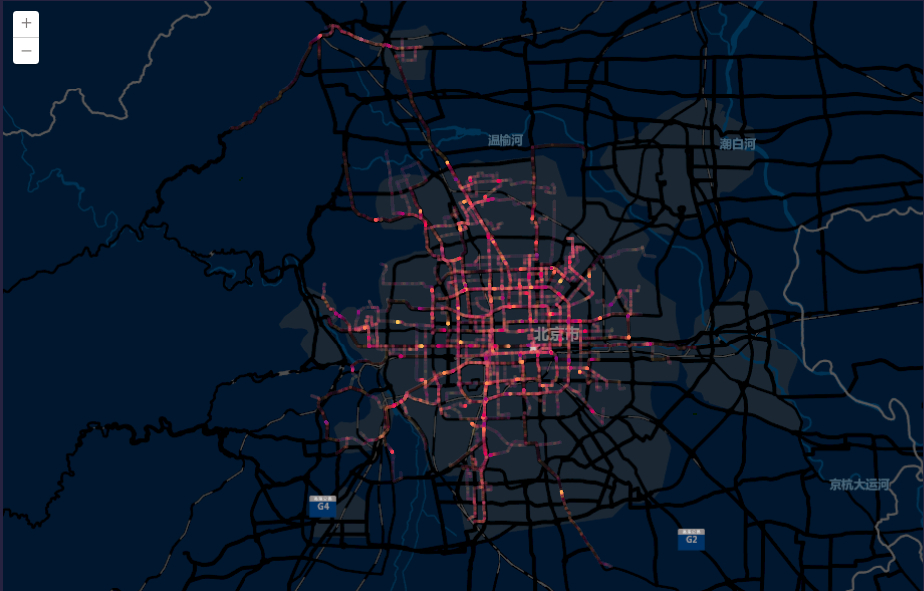

流向地图多应用于区际贸易、交通流向、人口迁移、购物消费行为、通讯信息流动、航空线路等场景，具体示例如下：





流向地图的基本要求：2、操作步骤

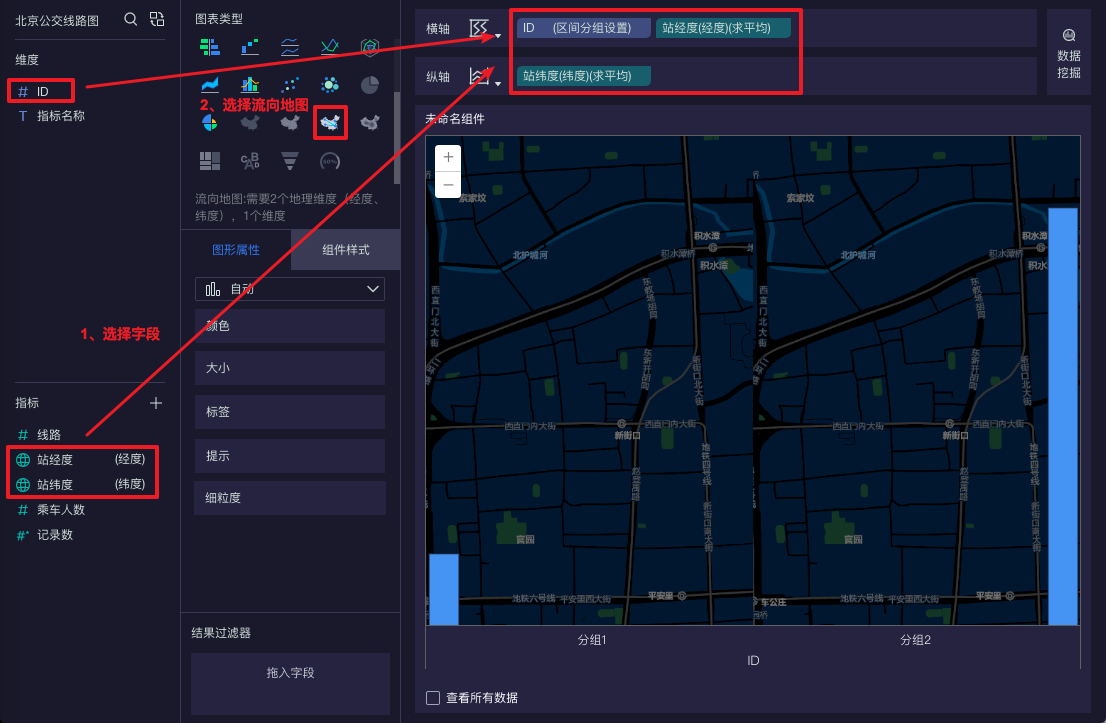

新建组件并选择样式数据业务包下的北京公交线路图，将待分析区域指标下的字段“站经度”、“站纬度”转化为地理角色的经度和维度，“ID”字段转换为维度，详细操作请参考指标转化为地理角色、指标转化为维度。随后将“站经度”、“站纬度”、“ID”分别拖入横纵轴中，在图表类型下选择流向地图。



注：该流向地图必须在横纵轴中有两个地理维度字段、1个纬度字段才能选择，否则图表类型下的流向地图将灰化无法点击。

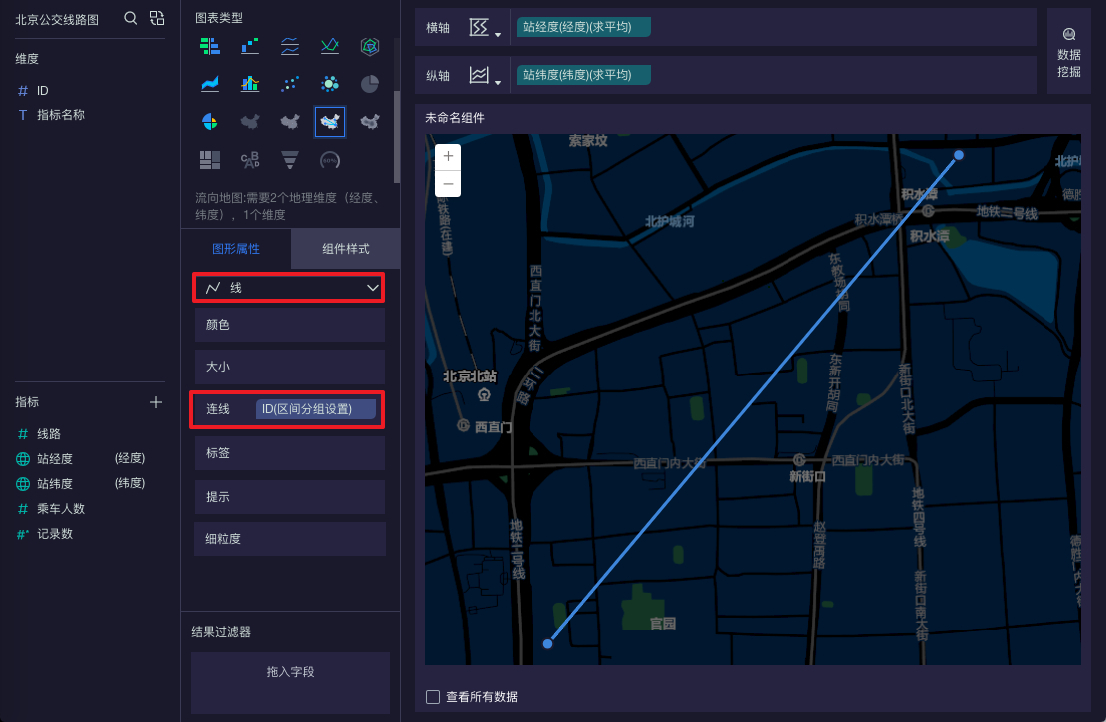

选择该图表类型后，图形属性下形状自动切换为线，经纬度分别被置于横纵轴，维度字段置于连线属性中，如果有指标字段的话置于大小属性中。如果有更多的维度或指标字段则置于细粒度中。如下图：
