从源码到进程:05.可执行程序的装载与启动

前言

在之前的文章中，我们详细讲解了linux系统下动态库的实现机制，并且通过gdb调试验证了动态库加载的过程。

在这篇文章中，我们将继续从源码到进程这个主题，详细讲解linux下，一个磁盘上的可执行文件，是怎么变成运行在内存上的进程的,也就是可执行程序的装载过程。

Linux中的进程

要理解这个装载的过程，首就要对进程本身有一个理解。

在Linux中，进程到底是什么？

它不是一个程序，也不是代码。在内核的视角里，一个进程本质上只是一个数据结构，即大名鼎鼎的task_struct，也就是咱们在课本上经常听的进程控制块(Process Control Block, PCB)。

这个结构体是内核管理和调度一切的抓手，它记录了进程的PID、状态、权限、打开的文件、信号处理器，以及最重要的——它指向的内存映像（mm_struct）。

进程如何“跑”起来？

进程的执行依赖于两个核心概念：

  1. 虚拟地址空间 (Virtual Address Space)：每个进程都拥有自己独立的、从0开始的虚拟地址空间。这是一个“沙盒”，让进程以为自己独占了整个内存。
  2. 页管理 (Paging)：CPU的内存管理单元（MMU）负责将进程访问的“虚拟地址”翻译成“物理内存地址”。内核通过维护一张 页表(Page Table) 来实现这种映射。

因此，“加载一个程序”的本质，就是内核去填充这个task_struct，并为其建立一套全新的虚拟地址空间和对应的页表映射，将ELF文件中的内容（代码、数据）“映射”到这个地址空间中。

进程的构建过程

申请资源

当我们在shell中执行./hello时，fork()创建了一个子进程（几乎是父进程的克隆），然后这个子进程调用execve("./hello", ...)系统调用。这个系统调用，就是程序开始装载的开始。

execve的使命是：丢弃当前的内存映像，换上一个全新的程序。

内核此时会：

  1. 查找并验证格式：内核会读取文件头部，通过x7fELF魔数识别出这是一个ELF文件，并找到对应的处理器binfmt_elf。
  2. 销毁旧世界：内核会毫不留情地释放当前进程的旧虚拟地址空间（解散旧的mm_struct和所有VMA）。
  3. 创建新骨架：内核会创建一个新的mm_struct（内存描述符）和task_struct中的相关字段，为新程序准备一个干净的“沙盒”。

至此，我们有了一个“空”的进程骨架，得到了我们用来描述的资源。

填充内容

现在，内核需要按照ELF这张“蓝图”，将代码和数据填充到这个新的虚拟地址空间中。

程序想跑，至少要知道在哪里跑？

这就是ELF文件“执行视图”（Program Headers）的用武之地。内核会遍历readelf -l看到的每一个PT_LOAD段：

  1. 代码段（.text, .rodata, ...）：内核看到一个PT_LOAD段，它标记为可读、可执行（R E）。内核会在虚拟地址空间中创建一块区域（VMA, vm_area_struct），并将其权限设置为VM_READ | VM_EXEC。
  2. 数据段（.data, .bss）：内核看到另一个PT_LOAD段，它标记为可读、可写（RW）。内核会创建另一块VMA，并将其权限设置为VM_READ | VM_WRITE。

关键机制：延迟加载（Demand Paging）

内核在这一步并不会真的去从磁盘读取G字节的数据。它只是建立了“映射关系”。它在页表中将这些虚拟地址标记为“存在”，但“不在物理内存中”。

当CPU第一次尝试执行位于代码段的某条指令时，MMU发现这个虚拟地址没有对应的物理内存，就会触发一个 缺页异常 (Page Fault) 。

此时内核才会被唤醒，它检查这个地址是否合法（是否在某个VMA内），然后才去磁盘上读取那一页（通常是4KB）的代码，将其加载到物理内存，更新页表，然后让CPU重新执行那条指令。

这就是为什么即使是G字节大小的程序，启动也可能非常快的原因。

对于.bss段（未初始化的全局变量），它在文件中不占空间（FileSiz < MemSiz）。内核会为这部分多出来的虚拟内存映射一个特殊的、全零的“匿名页”，实现了C/C++标准中“全局变量默认初始化为0”的承诺。

设置入口点

内核已经把内存空间准备好了。现在，它必须设置一个“入口点”，告诉CPU从哪里开始执行第一条指令。

这个入口点 不是main ，而是ELF头中指定的e_entry地址。

此时，控制权交给了 C运行时库 (glibc) 。这里分为两种情况：

情况一：静态链接

_start函数（来自crt1.o）被直接链接到程序中。它就是e_entry。
_start的任务很单纯：

  1. 从堆栈上准备好argc, argv, envp。
  2. 调用__libc_start_main函数。

情况二：动态链接（现代C++程序的常态）

  1. 内核在解析Program Headers时，会发现一个PT_INTERP段，它指向一个程序：/lib64/ld-linux-x86-64.so.2。
  2. 内核的入口点：内核会将动态链接器 (ld.so) 加载到内存，并将e_entry设置为ld.so的入口点。
  3. ld.so接管：ld.so首先开始运行。它负责：
    • 加载程序所依赖的所有共享库（如libstdc++.so, libc.so）。
    • 对所有跨库的函数调用进行“重定位”（Relocation），填平.got.plt表。
    • 完成所有库的加载后，ld.so才会跳转到程序自己的e_entry（即_start）。

无论哪种情况，最终都会调用到glibc中的__libc_start_main。

C++的特殊性：.init_array的执行

__libc_start_main是进入main前最后的处理函数。它除了初始化线程、I/O等，还必须处理C++的特殊需求。

C++允许我们定义具有复杂构造函数的全局对象：

std::ofstream log_file("global.log"); // 需要在main之前运行

int main() {
    log_file << "Main started" << std::endl;
}

log_file的构造函数必须在main之前执行。编译器和链接器如何实现这一点？

它们会将这个构造函数的指针（或一个调用它的辅助函数指针）放入一个特殊的、只读的节：.init_array。

__libc_start_main在调用main之前，会执行一个循环，遍历.init_array中的每一个函数指针并调用它们，确保所有全局对象都按顺序被正确构造。

在main返回后，__libc_start_main还会去遍历.fini_array，执行全局对象的析构函数。

实验演示与源码剖析

gdb调试

让我们用GDB来亲眼见证这个过程。
elf_load_test.cpp:

#include <iostream>

struct GlobalInitializer {
    GlobalInitializer() {
        std::cout << "Global constructor (.init_array) running!" << std::endl;
    }
    ~GlobalInitializer() {
        std::cout << "Global destructor (.fini_array) running!" << std::endl;
    }
};

GlobalInitializer g_init; // .init_array 将包含调用其构造函数的代码

int main() {
    std::cout << "main() function running!" << std::endl;
    return 0;
}

g++ -g -o main elf_load_test.cpp

使用GDB调试：

  1. 查看入口点：
# 启动gdb调试
gdb ./main

# 查看入口信息
(gdb) info file

## 会出现类似的信息
Entry point: 0x10a0 #这是 _start 的地址，不是 main
0x0000000000000318 - 0x0000000000000334 is .interp
.....
0x0000000000003d88 - 0x0000000000003d98 is .init_array
  1. 在入口点和main打断点：
(gdb) b _start
Breakpoint 1 at 0x10a0
(gdb) b __libc_start_main_impl
Function "__libc_start_main_impl" not defined.
Make breakpoint pending on future shared library load? (y or [n]) y
Breakpoint 2 (__libc_start_main_impl) pending.
(gdb) b main
Breakpoint 3 at 0x1191: file elf_load_test.cpp, line 15.
  1. 执行起来：

可以看到类似的输出

(gdb) r
Starting program:

Breakpoint 1, 0x00007ffff7fe3290 in _start () from /lib64/ld-linux-x86-64.so.2
(gdb) c
Continuing.
[Thread debugging using libthread_db enabled]
Using host libthread_db library "/lib/x86_64-linux-gnu/libthread_db.so.1".

Breakpoint 1, 0x00005555555550a0 in _start ()
(gdb) c
Continuing.

Breakpoint 2, __libc_start_main_impl (main=0x555555555189 <main()>, argc=1, argv=0x7fffffffd998, init=0x0, fini=0x0, rtld_fini=0x7ffff7fc9040 <_dl_fini>, stack_end=0x7fffffffd988) at ../csu/libc-start.c:242
242	../csu/libc-start.c: 没有那个文件或目录.
(gdb) c
Continuing.
Global constructor (.init_array) running!

Breakpoint 3, main () at elf_load_test.cpp:15
15	    std::cout << "main() function running!" << std::endl;
(gdb) c
Continuing.
main() function running!
Global destructor (.fini_array) running!

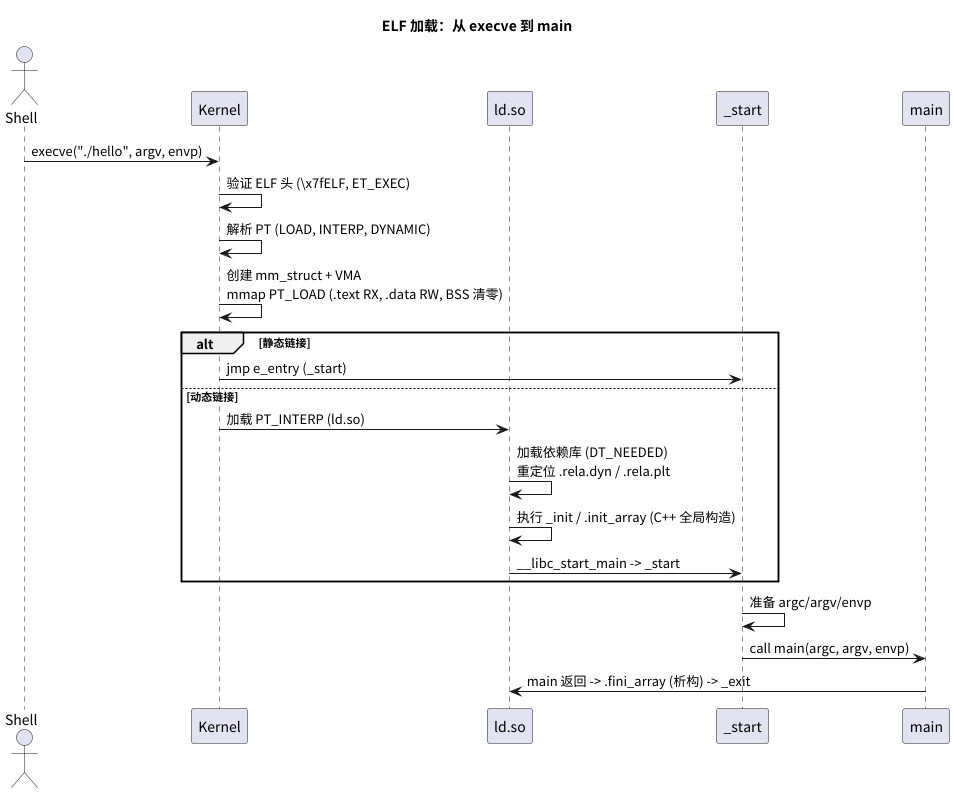

这清晰地证明了执行顺序：_start -> __libc_start_main -> .init_array (全局构造) -> main的过程。

linux内核源码剖析

之前讲解的理论部分，在现代的Linux内核中都有体现。在Linux内核中的fs/binfmt_elf.c文件就实现了相关的部分，其核心函数是load_elf_binary。

让我们来看看它（基于现代内核，已简化）的关键步骤：

  1. 验证ELF头：

内核首先把bprm->buf（已经由用户态execve()传来的文件头缓冲区）当作ELF头结构elfhdr读取，并做一系列基本一致性检查：

struct elfhdr *elf_ex = (struct elfhdr *)bprm->buf;

// 检查魔数（ELF 标识）是否匹配，若不匹配直接返回-ENOEXEC（不是ELF）
if (memcmp(elf_ex->e_ident, ELFMAG, SELFMAG) != 0)
    goto out;

//只接受 ET_EXEC（普通可执行文件）或 ET_DYN（位置无关可执行/共享对象，如 PIE / 动态解释器本身），其它类型拒绝。
if (elf_ex->e_type != ET_EXEC && elf_ex->e_type != ET_DYN)
    goto out;

// 体系结构检查（是否为当前 CPU / 内核支持的 ABI）
if (!elf_check_arch(elf_ex))
    goto out;

// 检查是否为 FDPIC（特定 ABI），若不支持则拒绝
if (elf_check_fdpic(elf_ex))
    goto out;

// 确保内核可以对该文件做 mmap（以后要用 mmap 映射段），否则拒绝
if (!bprm->file->f_op->mmap)
    goto out;

这些检查保证内核只在能正确处理的 ELF 文件上继续后续流程

  1. 解析程序头表（Program Headers）：

内核会读取ELF文件中的程序头表。


// load_elf_phdrs() 从 ELF 文件中读取并返回程序头表（struct elf_phdr[]）。内核把程序头表拷贝到内核空间（elf_phdata），方便后续逐段处理。若读取失败则返回错误。

elf_phdata = load_elf_phdrs(elf_ex, bprm->file);
if (!elf_phdata)
    goto out;

程序头表包含 PT_LOAD, PT_INTERP, PT_PHDR, PT_GNU_STACK 等条目，后续流程就是基于这些 header 做决策与映射。

  1. 寻找PT_INTERP（动态链接器）：
elf_ppnt = elf_phdata;
for (i = 0; i < elf_ex->e_phnum; i++, elf_ppnt++) {
    if (elf_ppnt->p_type == PT_GNU_PROPERTY) {
        elf_property_phdata = elf_ppnt;
        continue;
    }

    if (elf_ppnt->p_type != PT_INTERP)
        continue;

    // 读取 p_filesz 字节作为解释器路径（例如 /lib/ld-linux.so.2 或 /lib64/ld-linux-x86-64.so.2），并确保以 '\0' 结尾。
    if (elf_ppnt->p_filesz > PATH_MAX || elf_ppnt->p_filesz < 2)
        goto out_free_ph;

    elf_interpreter = kmalloc(elf_ppnt->p_filesz, GFP_KERNEL);
    retval = elf_read(bprm->file, elf_interpreter, elf_ppnt->p_filesz,
                      elf_ppnt->p_offset);
    if (retval < 0)
        goto out_free_interp;
    if (elf_interpreter[elf_ppnt->p_filesz - 1] != '\0')
        goto out_free_interp;

    //打开该解释器文件
    interpreter = open_exec(elf_interpreter);
    kfree(elf_interpreter);
    if (IS_ERR(interpreter))
        goto out_free_ph;

    would_dump(bprm, interpreter);

    interp_elf_ex = kmalloc(sizeof(*interp_elf_ex), GFP_KERNEL);

    // 读取解释器本身的 ELF 头（interp_elf_ex），以便后续验证和加载解释器的段
    retval = elf_read(interpreter, interp_elf_ex, sizeof(*interp_elf_ex), 0);
    if (retval < 0)
        goto out_free_dentry;

    break;
}
  1. 创建新的内存映像：

这是execve的核心步骤之一，内核会为进程创建新的内存上下文。

在正式映射之前，内核需要做一系列准备工作:


// 解析 PT_GNU_PROPERTY（如果有），并把平台/ABI相关信息填到 arch_state
retval = parse_elf_properties(interpreter ?: bprm->file,
                              elf_property_phdata, &arch_state);
if (retval)
    goto out_free_dentry;

// 允许架构特定代码（arch）基于 ELF 和 interpreter 判断是否接受执行，或进行一些架构检查
retval = arch_check_elf(elf_ex, !!interpreter, interp_elf_ex, &arch_state);
if (retval)
    goto out_free_dentry;

// 清除当前进程的执行上下文（关闭旧 mm 的执行凭证、释放旧地址空间的某些资源等），为新程序“重新上发条”
retval = begin_new_exec(bprm);
if (retval)
    goto out_free_dentry;

// 根据 ELF header 设置进程 persona（兼容/ABI 标志）
SET_PERSONALITY2(*elf_ex, &arch_state);

// 根据可执行栈标志调整 READ_IMPLIES_EXEC，并根据进程 persona/randomize 标志设置 PF_RANDOMIZE（决定后续地址随机化）。
if (elf_read_implies_exec(*elf_ex, executable_stack))
    current->personality |= READ_IMPLIES_EXEC;

if (!(current->personality & ADDR_NO_RANDOMIZE) && randomize_va_space)
    current->flags |= PF_RANDOMIZE;

// 为进程设置新的 mm、构造用户栈上的 argv/envp/auxv（setup_arg_pages也可能需要STACK_TOP` 位置，受 personality 影响）
setup_new_exec(bprm);
retval = setup_arg_pages(bprm, randomize_stack_top(STACK_TOP), executable_stack);
if (retval < 0)
    goto out_free_dentry;

这些步骤把进程状态配置成可以安全地把新的 ELF 映射进来，并把用户栈准备好
5. 核心：mmap映射PT_LOAD段：

这段是 load_elf_binary() 的核心：遍历所有 PT_LOAD 段并把它们 mmap 到进程地址空间:

elf_brk = 0;
start_code = ~0UL;
end_code = 0;
start_data = 0;
end_data = 0;

for (i = 0, elf_ppnt = elf_phdata; i < elf_ex->e_phnum; i++, elf_ppnt++) {
    if (elf_ppnt->p_type != PT_LOAD)
        continue;
    // 把 ELF 段的 p_flags（读/写/执行）与架构状态转换为内核所需的 PROT_READ/PROT_WRITE/PROT_EXEC 权限集合（并处理特殊架构要求）
    elf_prot = make_prot(elf_ppnt->p_flags, &arch_state, !!interpreter, false);

    // elf_flags 初始为 MAP_PRIVATE，再根据首次加载、ET_EXEC / ET_DYN、是否已有解释器等条件加上 MAP_FIXED_NOREPLACE 或 MAP_FIXED。
    elf_flags = MAP_PRIVATE;
    vaddr = elf_ppnt->p_vaddr;

    ......

    // 实际把文件（或文件某段）映射到内存并处理 .bss 区（零填充）/文件大小 vs 内存大小差异。返回值可能是映射的起始地址或错误
    error = elf_load(bprm->file, load_bias + vaddr, elf_ppnt, elf_prot, elf_flags, total_size);
    if (BAD_ADDR(error)) { retval = IS_ERR_VALUE(error) ? PTR_ERR((void*)error) : -EINVAL; goto out_free_dentry; }

    // 首次映射后调整 load_bias（对 ET_DYN），确保后续基址计算正确，reloc_func_desc 也在此填充（用于某些平台函数描述符重定位）。
    if (first_pt_load) {
        first_pt_load = 0;
        if (elf_ex->e_type == ET_DYN) {
            load_bias += error - ELF_PAGESTART(load_bias + vaddr);
            reloc_func_desc = load_bias;
        }
    }

    /* 计算 phdr 地址（phdr_addr）、start_code/end_code、elf_brk */
    if (elf_ppnt->p_offset <= elf_ex->e_phoff &&
        elf_ex->e_phoff < elf_ppnt->p_offset + elf_ppnt->p_filesz) {
        phdr_addr = elf_ex->e_phoff - elf_ppnt->p_offset + elf_ppnt->p_vaddr;
    }

    k = elf_ppnt->p_vaddr;
    if ((elf_ppnt->p_flags & PF_X) && k < start_code)
        start_code = k;
    if (start_data < k)
        start_data = k;

    /* 安全检查 p_memsz / TASK_SIZE */
    if (BAD_ADDR(k) || elf_ppnt->p_filesz > elf_ppnt->p_memsz ||
        elf_ppnt->p_memsz > TASK_SIZE ||
        TASK_SIZE - elf_ppnt->p_memsz < k) {
        retval = -EINVAL;
        goto out_free_dentry;
    }

    // 检查 p_filesz <= p_memsz、p_memsz <= TASK_SIZE、避免地址溢出（防止构造恶意 ELF 导致内核映射超出允许范围）。
    k = elf_ppnt->p_vaddr + elf_ppnt->p_filesz;
    if ((elf_ppnt->p_flags & PF_X) && end_code < k)
        end_code = k;
    if (end_data < k)
        end_data = k;
    k = elf_ppnt->p_vaddr + elf_ppnt->p_memsz;
    if (k > elf_brk)
        elf_brk = k;
}
  1. 加载动态链接器（如果存在）：

如果interpreter不为NULL，内核会打开这个文件（ld.so），并加载它。ld.so本身也是一个ELF文件。


// 在映射完主 ELF 的 PT_LOAD 段后，把所有计算累加 load_bias（基址偏移）以得到真实的地址空间位置，并把 mm->brk（程序 break/heap 初始位置）设置为 ELF_PAGEALIGN(elf_brk)
e_entry = elf_ex->e_entry + load_bias;
phdr_addr += load_bias;
elf_brk += load_bias;
start_code += load_bias;
end_code += load_bias;
start_data += load_bias;
end_data += load_bias;

current->mm->start_brk = current->mm->brk = ELF_PAGEALIGN(elf_brk);

if (interpreter) {
    // 加载解释器，调整e_entry入口地址
    elf_entry = load_elf_interp(interp_elf_ex,
                                interpreter,
                                load_bias, interp_elf_phdata,
                                &arch_state);

    if (!IS_ERR_VALUE(elf_entry)) {
        interp_load_addr = elf_entry;
        elf_entry += interp_elf_ex->e_entry;
    }
    if (BAD_ADDR(elf_entry)) {
        retval = IS_ERR_VALUE(elf_entry) ? (int)elf_entry : -EINVAL;
        goto out_free_dentry;
    }
    reloc_func_desc = interp_load_addr;

    // 对解释器做 allow_write_access()（之前打开时可能为 open_exec() 把文件设为只读/不可写，加载完成后恢复写权限），fput() 释放文件句柄
    allow_write_access(interpreter);
    fput(interpreter);

    kfree(interp_elf_ex);
    kfree(interp_elf_phdata);
} else {
    elf_entry = e_entry;
    if (BAD_ADDR(elf_entry)) {
        retval = -EINVAL;
        goto out_free_dentry;
    }
}
  1. 设置入口点，让用户态接管：
//释放临时分配的 elf_phdata。
kfree(elf_phdata);

// 设置当前进程的二进制格式处理器为 ELF（内核内跟踪）
set_binfmt(&elf_format);

.....

// 在用户栈上创建 auxv / ELF program headers 的副本（让动态链接器/用户程序可以访问到 phdr 地址、entry、base 等信息），这一步会把 AT_PHDR/AT_ENTRY/AT_BASE 等 auxv 放到栈上。
retval = create_elf_tables(bprm, elf_ex, interp_load_addr, e_entry, phdr_addr);
if (retval < 0)
    goto out;

//更新 mm 的 start_code/end_code/start_data/end_data/start_stack，这些记录对调试器和内存限制有用
mm = current->mm;
mm->end_code = end_code;
mm->start_code = start_code;
mm->start_data = start_data;
mm->end_data = end_data;
mm->start_stack = bprm->p;

/* brk 随机化（ASLR） */
if ((current->flags & PF_RANDOMIZE) && (randomize_va_space > 1)) {
   ......
}

......

regs = current_pt_regs();

......

//做最终的清理，例如把临时文件名、文件描述符替换为新映像等（bprm 层面的善后）。
finalize_exec(bprm);

// 实际把 rip/eip/pc 设置为 elf_entry 并切换到用户态开始执行用户程序（/ 动态链接器的入口，如果有 interpreter，则先由解释器接管再加载 libc/程序）
START_THREAD(elf_ex, regs, elf_entry, bprm->p);
retval = 0;

至此，用户态程序被“放生”到 CPU 上。内核返回 0 表示 exec 成功（但函数实际上在 START_THREAD 之后不会返回到用户态前继续执行内核路径)

elf_load

总结

将一个 ELF 文件转变为一个运行中的进程，是内核态与用户态运行时精密协作的结果，清晰地体现了 Linux 在设计上的分层与解耦。

  • 内核（binfmt_elf） 负责执行最基础和通用的装载任务。它的核心职责是解析 ELF 程序头（Program Headers），创建进程核心的内存管理结构（mm_struct），并建立虚拟地址空间（VMA）。它通过 mmap 和缺页异常（Demand Paging）机制，高效地将文件的代码和数据段“映射”到这片地址空间，实现了延迟加载。

  • 用户态运行时（ld.so 和 glibc） 负责处理后续特定于语言和链接的复杂逻辑。内核在完成基础映射后，根据 PT_INTERP 段（动态链接）或 e_entry（静态链接）移交控制权。用户态的动态链接器或 C 运行时库接管后续工作，包括加载所有共享库、执行符号重定位（填充 GOT/PLT），以及在 main 函数执行前调用 C++ 的全局构造函数（.init_array）。

这种分层设计，使得内核保持了极高的灵活性和稳定性，它无需关心你用的是C++、Go还是Python，只要你符合ELF规范。而C++的复杂运行时环境，则被优雅地交给了用户态的libstdc++和glibc去管理。

最终，一个静态的文件被赋予了生命，成为了一个在虚拟内存中奔跑的、受内核调度的独立进程。

posted @ 2025-10-23 06:57  ToBrightmoon  阅读(38)  评论(0)    收藏  举报

© ToBrightmoon. All Rights Reserved.

Powered by Cnblogs & Designed with ❤️ by Gemini.

湘ICP备XXXXXXXX号-X
