从源码到进程:02.目标文件的生成

前言

在之前的文章中，我们初步讲解了从源码到进程这个主题的预处理部分，在这篇文章中，我们将讲解目标文件(.o)的生成过程。

通过了解 .o文件，可以帮助我们:

• 定位 undefined reference / multiple definition 等链接错误的根源
• 理解重定位失败与对齐问题导致的运行时崩溃
• 掌控编译器、汇编器与链接器之间的契约（ABI / ELF / linker script)
• 为什么很多编码规范中，不允许在头文件中定义或者声明全局变量

核心理论

什么是目标文件？

目标文件（.o）是编译器将源码转化为机器码的中间产物，遵循 ELF（Executable and Linkable Format）格式。它包含代码、数据和元信息（如符号表、重定位表），但还不是可执行程序，需要链接器进一步处理。
生成目标文件是编译过程的第三步，位于以下流程中：

• 预处理：展开宏和头文件，生成 .i 文件。
• 编译：将源码转为汇编代码（.s 文件），并优化。
• 汇编：将汇编代码转为机器码，打包为 .o 文件。
• 链接：合并多个 .o 文件和库，生成可执行文件。

ELF文件与 .o 文件的核心结构

在 Linux 上，.o 文件通常遵循 ELF规范。一个典型的 ELF 可重定位文件包含：

• ELF Header：文件起始，包含魔数、位宽（ELF32/ELF64）、文件类型（REL 表示 relocatable）等。
• Section Header Table：节区（section）的目录，每个节区都有名字、类型、大小、对齐等属性。
• Sections（节区）：实际的数据或元数据，常见节区有：
  • .text：机器指令（函数体）
  • .rodata：只读常量（字符串字面量、常量数组）
  • .data：已初始化全局/静态变量
  • .bss：未初始化全局/静态变量（NOBITS）
  • .symtab / .strtab：符号表与字符串表
  • .rela.* / .rel.*：重定位表（记录需要在链接或加载时修正的地址）
  • .debug_*：DWARF 调试信息（可选）

这种分节存储将代码、可读数据、可写数据和元信息解耦，使链接器可以按节合并、重定位，并允许调试器与性能分析工具独立读取所需信息。

符号表（Symbol Table）与名字修饰

符号表记录每个符号（函数、变量、文件名）在目标文件中的属性：名称、值（在可重定位文件中通常为节内偏移或 0）、大小、类型（FUNC/OBJECT）、绑定（LOCAL/GLOBAL/WEAK）与所属节（Ndx）。

• LOCAL 符号仅在当前翻译单元可见。
• GLOBAL 符号可被链接器解析并跨文件引用。
• WEAK 符号允许被其它强符号覆盖（常用于库或可选实现）。

C++ 采用名字修饰（name mangling）将类型信息编码到符号名中，链接器基于这些 mangled names 做匹配（比如 _Z3foov）。

排障技巧：使用 nm, readelf -s, objdump -t 查看符号属性；注意 UND（未定义）、ABS（绝对符号）、T（text 段）等标志。

重定位（Relocation）机制

.o 文件不是可执行镜像，许多地址（函数调用、全局变量地址、常量地址等）在编译后仍然是相对或占位的。重定位表记录哪些位置需要在链接（静态链接）或加载（动态加载/内核模块）时修正。

重定位包含三要素：

• 偏移（offset）
• 符号（symbol）
• 类型（relocation type）。

不同架构有不同的重定位类型（如 x86_64 的 R_X86_64_PC32 / R_X86_64_64 等），决定链接器如何将符号地址写入目标位置（绝对/相对/高/低半字等）。

重定位错误会导致页错误、未知指令或控制流错误；对于位置无关代码（PIC / PIE）与内核模块，正确的重定位处理尤其关键。

就像之前一直说的，生成源码的四个步骤中。汇编器负责把汇编代码的标签变为节内偏移并产生重定位条目（如果引用外部符号则不填地址）。这正是 .o 成为“部分实现 + 重定位数据”的原因。

实操演示

// object.cpp
int g_var_init = 10;

int g_var_uninit;

static int l_var_init = 15;

static int l_var_uninit;

extern void extern_func();

int main()
{
  extern_func();
  return 0;
}

通过如下命令生成目标文件

g++ -c object.cpp -o object.o

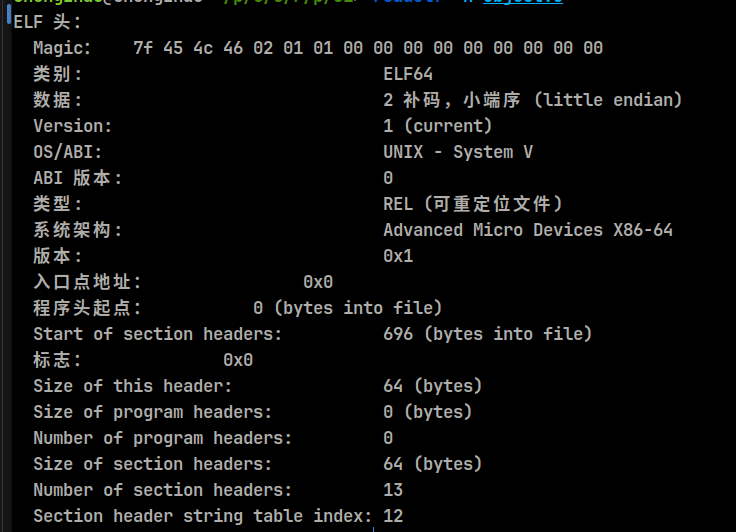

通过如下命令可以看到elf的头部

readelf -h object.o

观察输出信息可以发现，存在一些魔数，标记文件的真正类型；文件的类型是可重定位文件，因为目标文件不是真正的可执行程序，需要链接器将多个目标文件链接在一起之后，为每个符号找到真正的地址才是可以运行

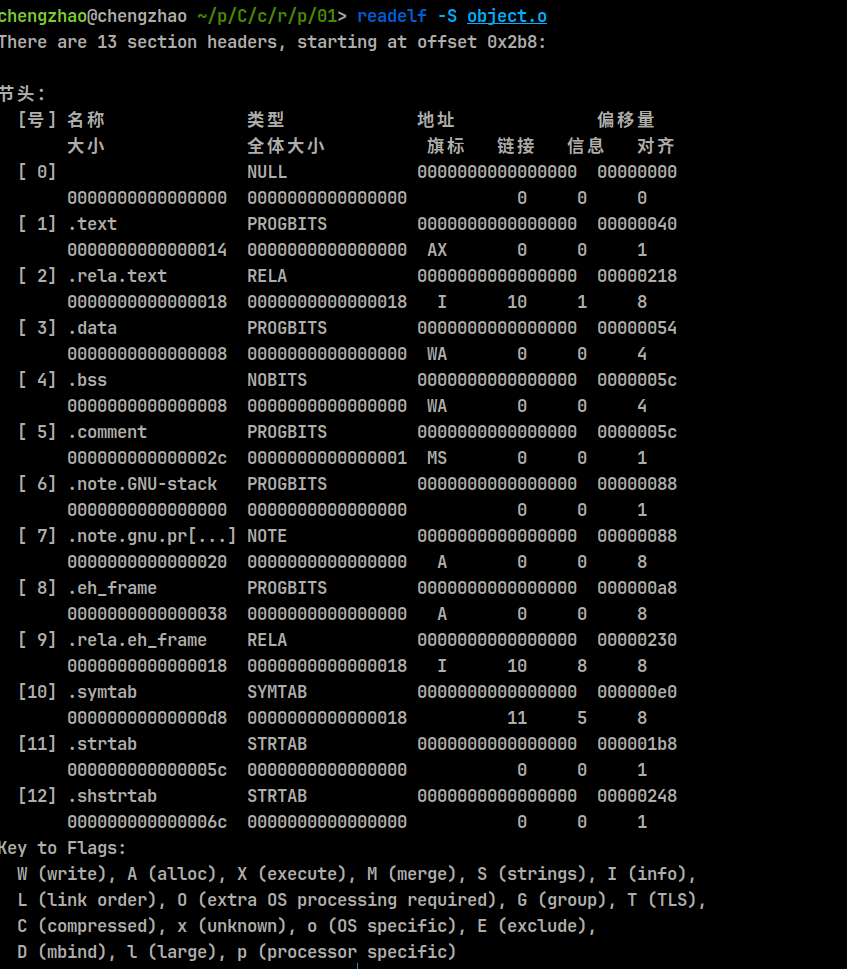

通过如下命令查看节区表

readelf -S object.o

其中 .data .bss 段分别存储着初始化和未初始化的 全局变量与静态变量，大小分别都是8个字节，因为都是两个int变量。
可以看到 .bss 与 .comment的偏移量，也就是在文件中的实际读取位置都是0000005c。 是因为.bss 段在文件中是不占大小的，只是运行时在内存中占有大小，并且初始化为0；
此外各个段的地址全是 0，因为是可重定位文件，此时分配没有意义。
通过如下命令查看符号表

readelf -s object.o

可以看见,_ZL10l_var_init,_ZL12l_var_uninit,g_var_init,g_var_uninit,_Z11extern_funcv 这样的几个符号。
其中_ZL10l_var_init,g_var_init的Ndx都是3，因为他们都是在 .data 段, Value值分别是0和4，是因为他们在.data段的位置偏移分别是0和4。
同理_ZL12l_var_uninit,g_var_uninit的Ndx都是4，Value值分别是0和4，因为他们在 .bss 段，偏移0个字节和4个字节之后，分别读取4个字节的大小就是对应点的变量的值。
_Z11extern_funcv 这个符号的 UND是因为，这是个外部符号，需要再链接确定。
同时，看到 _ZL10l_var_init，g_var_init的Bind类型分别是 local与global，是因为static这个标识符限定了这个符号本身是局部的，只在当前目标文件可用，链接器是访问不了的。
通过如下命令查看重定位表

readelf -r object.o

_Z11extern_funcv 这个符号，链接器会在连接时候修正，实现call extern_func这个函数的操作

常用命令

readelf -h file.o        # 查看 ELF 头
readelf -S file.o        # 列出节区
readelf -s file.o        # 符号表
readelf -r file.o        # 重定位表
nm file.o                # 简易符号表（T/U/D 等）
objdump -d file.o        # 反汇编
objcopy --strip-debug in.o out.o   # 去除调试段
strip   file.o           # 去符号表与调试信息
addr2line -e vmlinux <addr>  # 将地址转为 file:line（对 vmlinux）

总结

• .o 文件是 可重定位文件，遵循 ELF 格式。

• 它包含 节区（代码/数据/元信息）、符号表 和 重定位表。

• 通过符号表和重定位机制，编译器和链接器能够协同工作，把多个 .o 文件合并为一个可执行程序。

• 理解 .o 文件能帮助我们解决：

  • 链接错误（undefined reference / multiple definition）；
  • 符号可见性问题（static / global / weak）；
  • 调试信息与 strip 的作用；
  • 为什么不应该在头文件中定义全局变量。

一句话：

目标文件 (.o) 是源码到可执行程序的关键中间形态，它承载了机器码、符号与重定位信息，是编译器与链接器之间的桥梁。
