k8s-网络

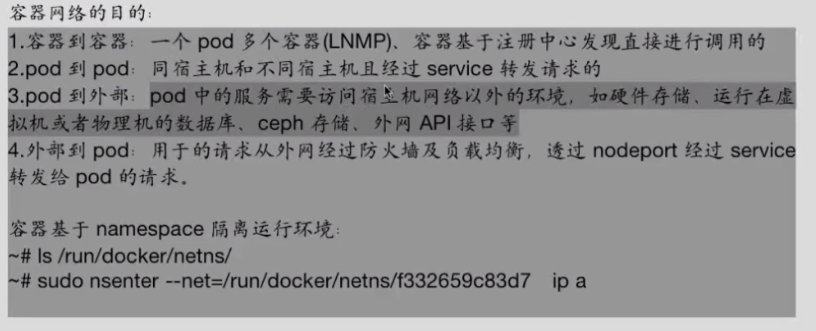

容器网络要解决的问题：

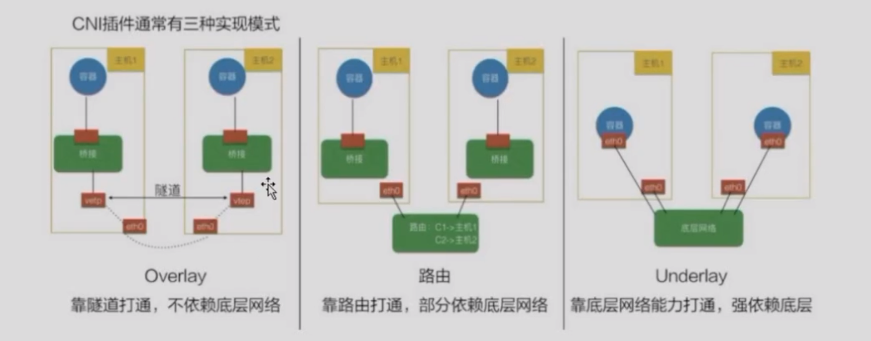

CNI插件解决K8S网络通信的方式：





Underlay网络模型

Underlay网络常见的解决方案：MAC VLAN , IP VLAN , 直接路由

underlay模式需要宿主机在同一个子网。

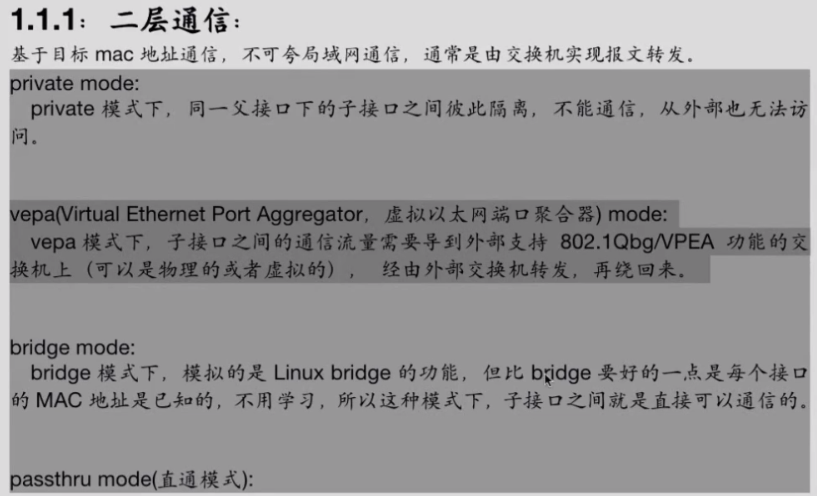

Mac Vlan的bridge mode模式：

在宿主机上创建虚拟网桥，每个接口的mac地址是已知的，不用学习，子接口之间可以直接通信。

---

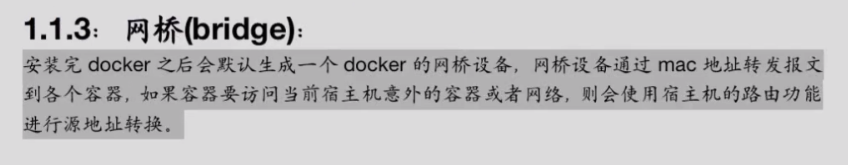

网桥

查看网桥

brctl show

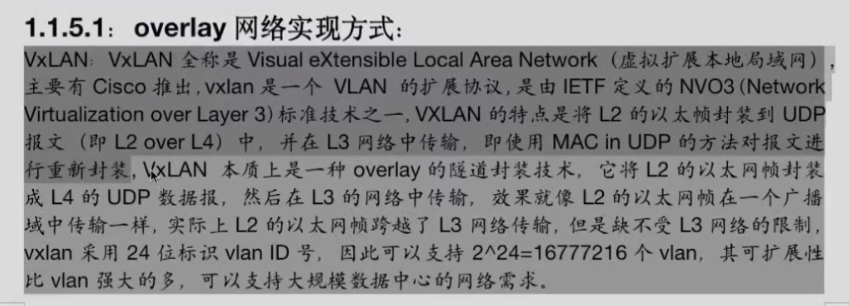

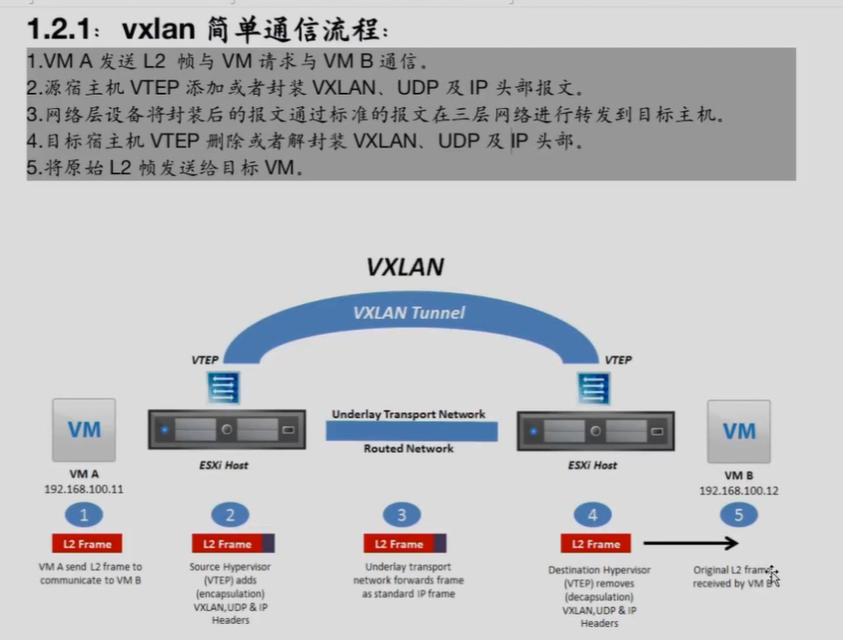

 overlay:  将2层的以太网帧封装到UDP报文中（L2 over L4），并在L3网络中传输。实现了L2以太网帧跨越了L3网络传输，不受L3网络的限制。

-----

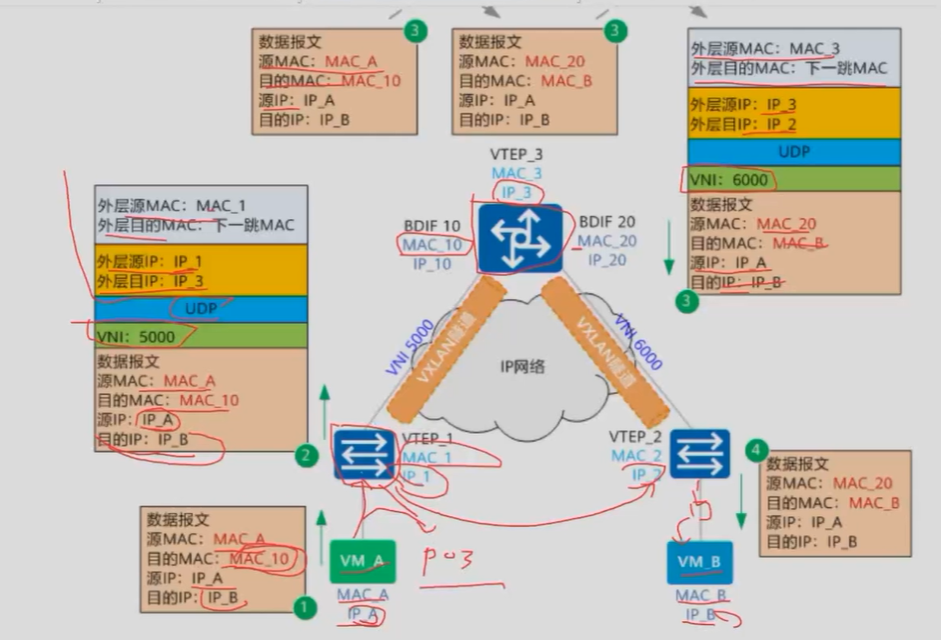

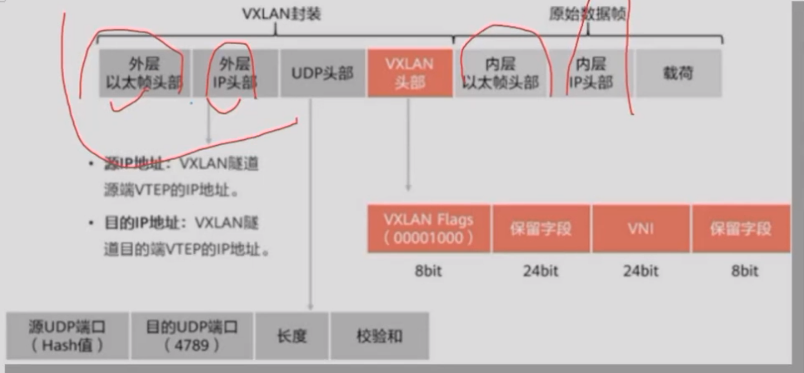

报文封装

 ---

----



 ---

 ---

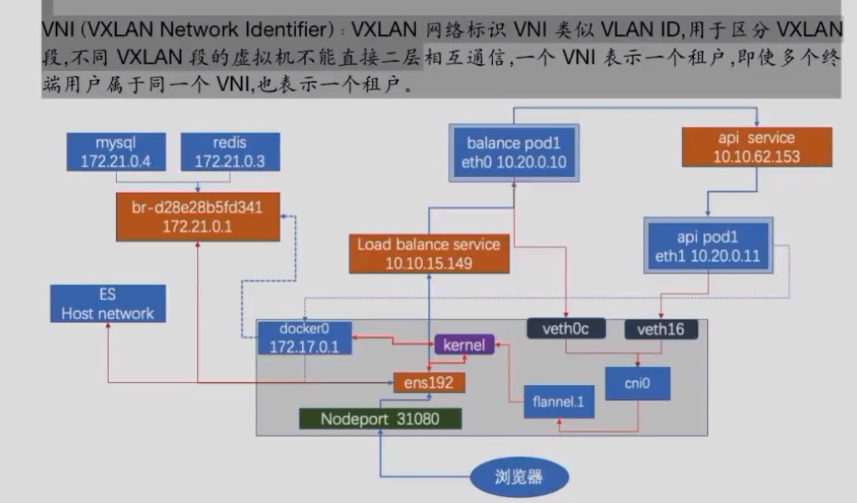

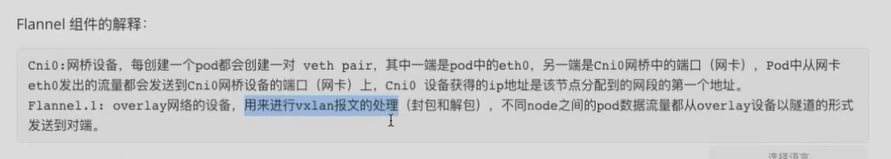

cni0 , flannel.1
