ProfiNet转DeviceNet网关：涂装车间终端电阻配合变频器提升PLC通讯稳定性

一、项目背景

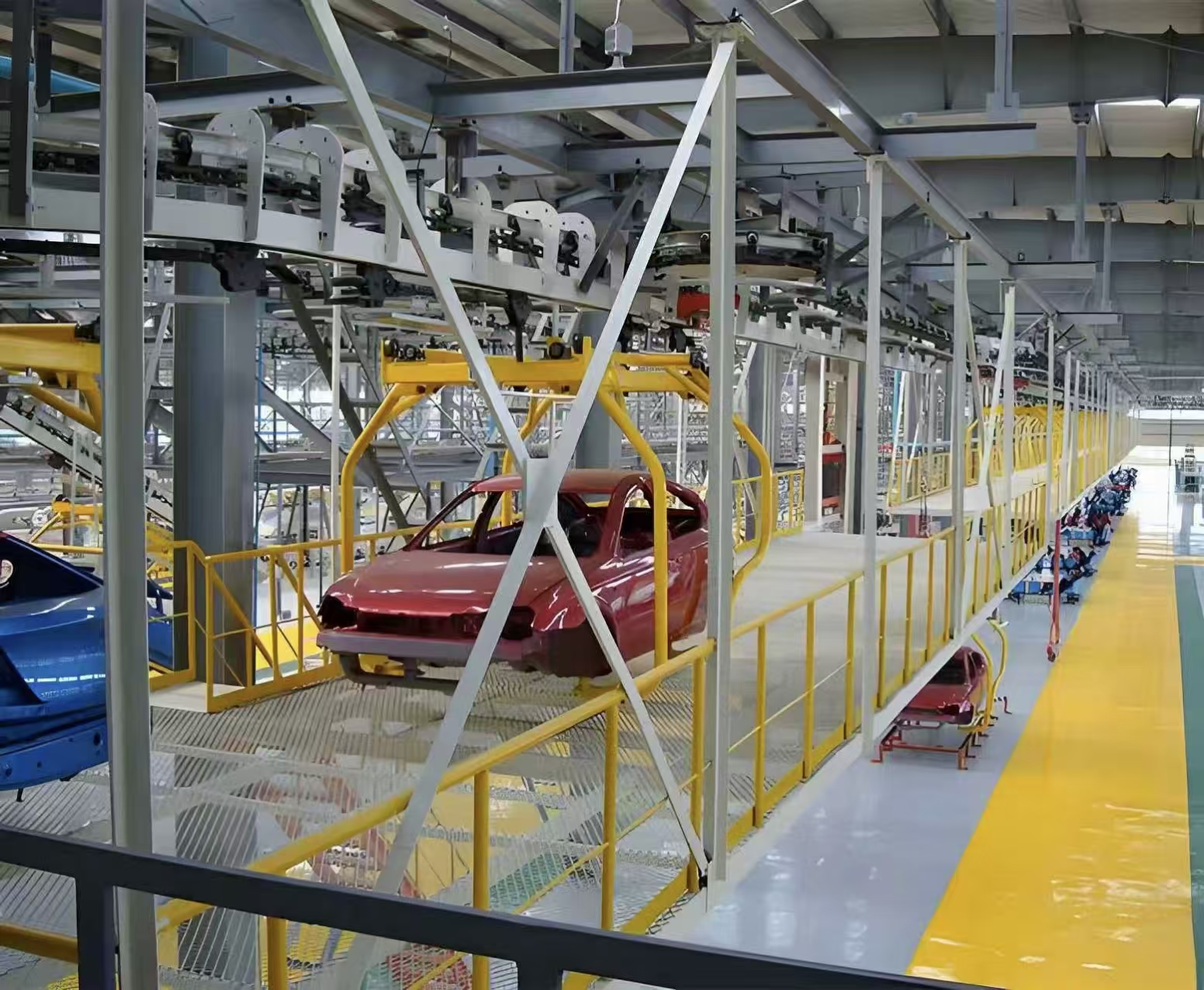

某汽车零部件制造企业涂装车间输送线承担着工件脱脂、磷化、喷涂、烘干等全流程的转运任务，是保障涂装工艺连续运行的核心设备。该车间原有输送线驱动系统采用丹佛斯 FC - 051P1K 变频器，其通讯协议为 DeviceNet，而车间新增的控制系统选用西门子 1200 系列 PLC，采用 ProfiNet 协议。由于两种设备通讯协议不兼容，导致 PLC 无法对变频器进行精准的启停控制、频率调节，也无法实时获取设备运行状态和故障信息，输送线频繁出现速度波动、启停不同步等问题，严重影响了工件涂装质量和生产效率。为解决这一协议互通难题，企业最终选用塔讯品牌的TX 131-RE-DNM/PNS型号协议转换网关，构建起 PLC 与变频器之间稳定的通讯链路。

二、核心设备清单

1.控制器：西门子 1200 PLC（型号 CPU 1214C DC/DC/DC），支持 ProfiNet 主站协议，负责整个输送线的逻辑控制和数据处理。

2.协议转换网关：塔讯 TX131 - RE - DNM/PNS，双协议兼容设计，本次应用中配置为 DeviceNet 主站和 ProfiNet 从站，实现两种协议的数据双向转换。

3.变频器：丹佛斯 FC-051P1K，额定功率 1.1kW，通讯接口为 DeviceNet从站，用于驱动输送线电机，调节运行速度。

4.辅助设备：ProfiNet工业交换机（西门子 SCALANCE XB005）、DeviceNet 专用电缆（Belden 1794）、24V 直流电源模块等。

三、系统架构设计

本项目采用 “PLC - 网关 - 变频器” 的三层通讯架构，明确各设备的协议角色和数据流向。西门子 1200 PLC 作为 ProfiNet 主站，通过 ProfiNet 总线连接塔讯TX 131-RE-DNM/PNS工业级协议转换网关的 ProfiNet 接口，网关在此链路中作为从站接收 PLC 的控制指令，并上传设备状态数据。同时，网关的 DeviceNet 接口以主站身份，通过 DeviceNet 电缆连接丹佛斯 FC - 051P1K 变频器的 DeviceNet 通讯口，变频器作为从站响应网关的控制信号，反馈运行参数和故障代码。整个架构中，网关承担协议解析、数据转发的核心作用，实现 ProfiNet 与 DeviceNet 协议的无缝对接。

四、网关及设备配置步骤

（一） 硬件接线

1.ProfiNet 侧：将西门子 1200 PLC 的 ProfiNet 端口通过网线连接至工业交换机，塔讯网关的 ProfiNet 接口同样接入该交换机，完成 ProfiNet 网络的物理连接。

2.DeviceNet侧：使用 DeviceNet专用电缆，将塔讯网关的 DeviceNet 主站接口与丹佛斯 FC-051P1K 变频器的 DeviceNet 接口串联，同时接入终端电阻，保证总线通讯稳定性。

3.电源连接：为网关接入 24V 直流电源，检查各设备电源极性正确后，接通总电源。

（二） 网关软件配置

1.安装塔讯专用配置软件 TX Configurator，通过网线连接网关，读取网关默认参数。

2.配置 DeviceNet 主站参数：导入丹佛斯 FC - 051P1K 变频器的 EDS 文件，设置 DeviceNet 网络波特率为 500kbps，分配变频器的从站地址为 3，映射变频器的控制字、频率设定值为输出数据，运行状态字、实际频率为输入数据。

3.配置 ProfiNet 从站参数：设置网关的 ProfiNet 设备名称为 “TX131 - Coating - Line”，分配 IP 地址与 PLC 在同一网段（PLC IP：192.168.0.1，网关 IP：192.168.0.2），将 DeviceNet 侧映射的数据同步映射至 ProfiNet 的 I/O 地址区。

（三） PLC 程序开发

1.打开西门子 TIA Portal 软件，新建项目并添加 CPU 1214C PLC，在设备组态中添加塔讯TX 131-RE-DNM/PNS协议转换网关的 GSD 文件，按照配置好的 ProfiNet 参数完成设备组态。

2.编写控制程序：在 OB1 组织块中，通过 MOV 指令将频率设定值（如 50Hz 对应数字量 27648）写入网关的 ProfiNet 输出地址；通过读取输入地址，获取变频器的实际运行频率和状态位，实现启停控制、频率调节逻辑。

3.添加故障处理程序：当 PLC 读取到变频器故障位时，触发报警指令，并执行紧急停机逻辑，保障设备安全。

五、调试与运行效果

（一） 分步调试

1.通讯测试：启动各设备，通过 TX Configurator 软件监测网关与 PLC、变频器的通讯状态，显示 “通讯正常”，无丢包现象。

2.功能调试：在 PLC 中下发启动指令和频率设定值，变频器顺利启动并运行至设定速度，PLC 实时显示实际运行频率，误差≤±0.1Hz。

3.故障模拟：人为触发变频器过载故障，PLC 立即接收到故障信号，执行停机并弹出报警提示，响应时间≤100ms。

（二）运行效果

项目投用后，涂装车间输送线运行稳定，塔讯网关实现了 ProfiNet 与 DeviceNet 协议的实时转换，通讯延迟控制在 50ms 以内。西门子 1200 PLC 对丹佛斯变频器的控制精准可靠，输送线速度波动幅度从原来的 ±5% 降至 ±0.5%，工件涂装均匀性显著提升。同时，通过网关上传的故障数据，维护人员可快速定位设备问题，设备故障率降低 60%，极大提升了生产连续性。

六、项目总结

本次应用中，塔讯TX 131-RE-DNM/PNS工业智能网关凭借稳定的性能和便捷的配置，成功解决了涂装车间西门子 1200 PLC 与丹佛斯 FC - 051P1K 变频器的协议兼容问题。该方案无需更换原有变频器设备，降低了改造成本，同时网关的双主从站设计适配了现场的通讯需求，配置过程简单高效。投用后，不仅保障了涂装输送线的稳定运行，还提升了生产效率和设备维护便捷性，为工业现场不同协议设备的互联互通提供了可靠的解决方案。
