Modbus RTU 转 Modbus TCP 数据采集器 助力半导体产线符合 SEMI S2/S8 标准

一、项目背景：半导体晶圆清洗生产线的通讯困境
在工业自动化领域的半导体晶圆清洗生产线中，企业采用基恩士 KV8000 PLC（Modbus RTU 协议）负责晶圆传送定位（±0.01mm 精度）、机械手抓取控制，搭配松下 FP7 PLC（Modbus TCP 协议）管控药液浓度、清洗温度、超声功率等核心工艺参数。两者需实时协同：基恩士 PLC 向松下 PLC 传输晶圆型号（8/12 英寸）、传送速度（5mm/s±0.1mm/s）及工位就绪信号，松下 PLC 反馈药液浓度（如 HF 酸 2%±0.1%）、清洗温度（40℃±0.5℃）及完成状态，以保障晶圆表面洁净度（≤10 个 / 片颗粒）与生产良率。
因总线协议不兼容，缺乏直接通讯通道，原有 “人工记录参数录入 PLC” 的衔接方式效率低下 —— 日均因参数偏差导致生产停滞 3 次，单次停滞需报废 25 片 / 批晶圆，直接损失超 50 万元。作为半导体制造关键环节，晶圆清洗行业对洁净度、工艺精度要求严苛（2025 年全球半导体制造市场规模预计超 6000 亿美元），且需符合 SEMI S2/S8 安全标准、ISO 14644-1 洁净度标准，亟需解决工业物联网环境下数据实时交互的通讯瓶颈。

二、项目痛点

1. 协议异构阻断生产协同：基恩士 KV8000 PLC 的 Modbus RTU 协议与松下 FP7 PLC 的 Modbus TCP 协议无法直接兼容，无物联网网关中转时，传送参数需操作员每 20 分钟从 KV8000 PLC 导出后，通过 FP7 编程软件手动输入，单次数据传递延迟超 18 分钟，导致晶圆传送与清洗工序不同步，清洗槽频繁空等或过载，生产节拍从 8 分钟 / 片延长至 14 分钟 / 片，效率下降 43%；曾因晶圆型号录入错误（8 英寸误录为 12 英寸），导致 15 片晶圆碰撞损坏，损失超 30 万元。

2. 数据采集追溯断层：原有系统无专用数据采集器，晶圆传送定位精度、药液更换周期、清洗时间等关键工艺数据仅分别存储于两台 PLC 本地（存储周期 14 天），无法自动上传至工业物联网平台，出现洁净度不达标时，需人工比对两台 PLC 的运行日志，追溯原因耗时超 8 小时，不符合半导体行业 “晶圆全流程可追溯” 的要求（如台积电、三星供应链标准）。

3. 工业环境适应性差：生产线位于 Class 10 洁净区（每立方米颗粒数≤10 个），存在高频超声干扰（清洗设备）、化学腐蚀（HF 酸、氨水蒸汽），传统 RS485 转以太网模块防尘等级低（IP20）、抗腐蚀性能弱，日均通讯中断 2-3 次，每次中断需停产清洁并重启设备，恢复耗时超 4 小时，单日减少有效生产时间约 8 小时，损失产能超 60 片晶圆。

4. 设备负载超限引发精度风险：尝试通过第三方软件实现数据转发，导致基恩士 KV8000 PLC CPU 负载升至 85%（频繁处理定位数据转换）、松下 FP7 PLC CPU 负载达 83%，超出安全运行阈值（PLC≤75%），引发晶圆传送定位偏差超 0.03mm，存在晶圆划伤风险，曾导致 20 片晶圆表面划痕，返工成本超 40 万元 / 月。

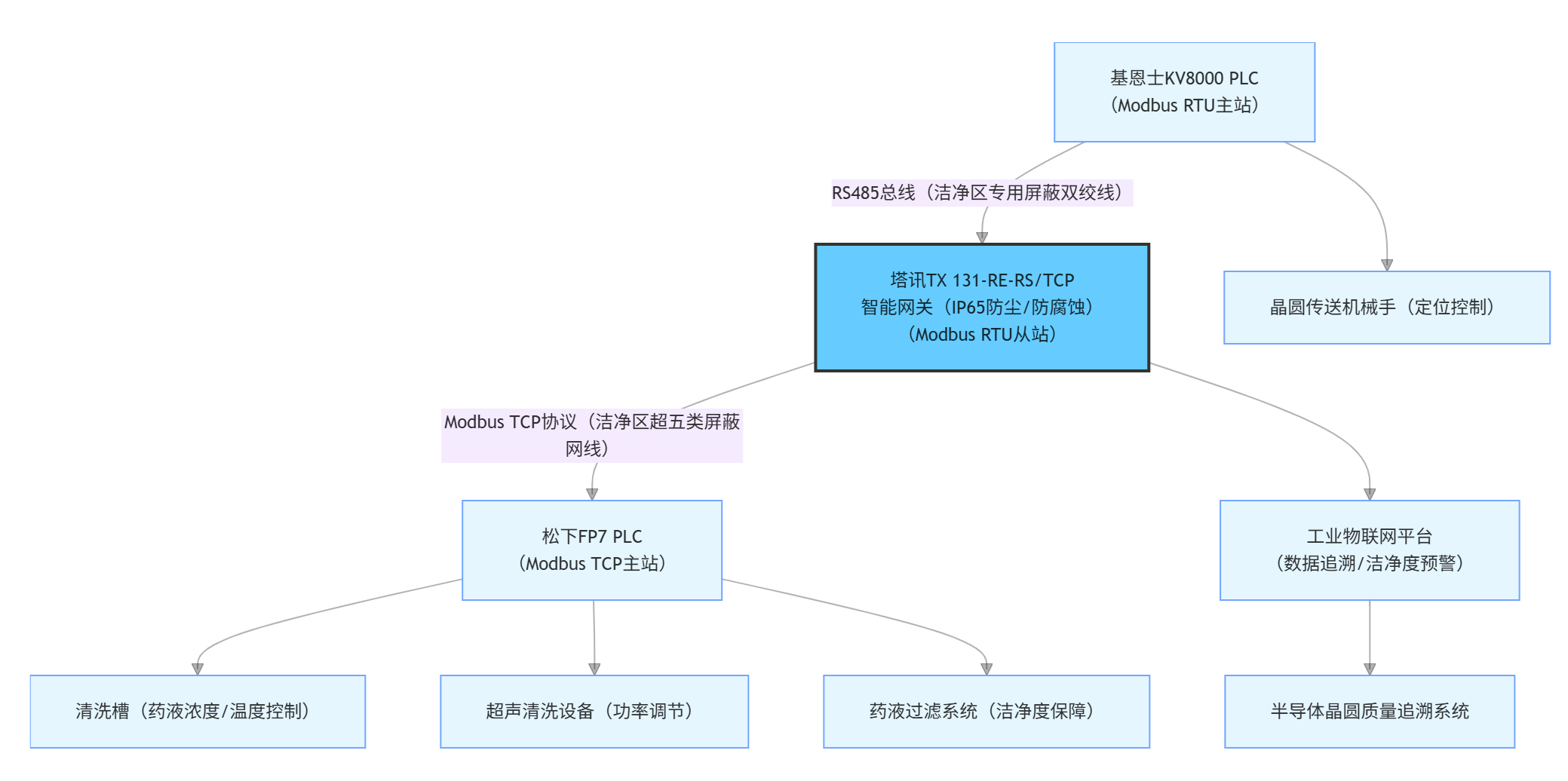

三、系统结构拓扑图

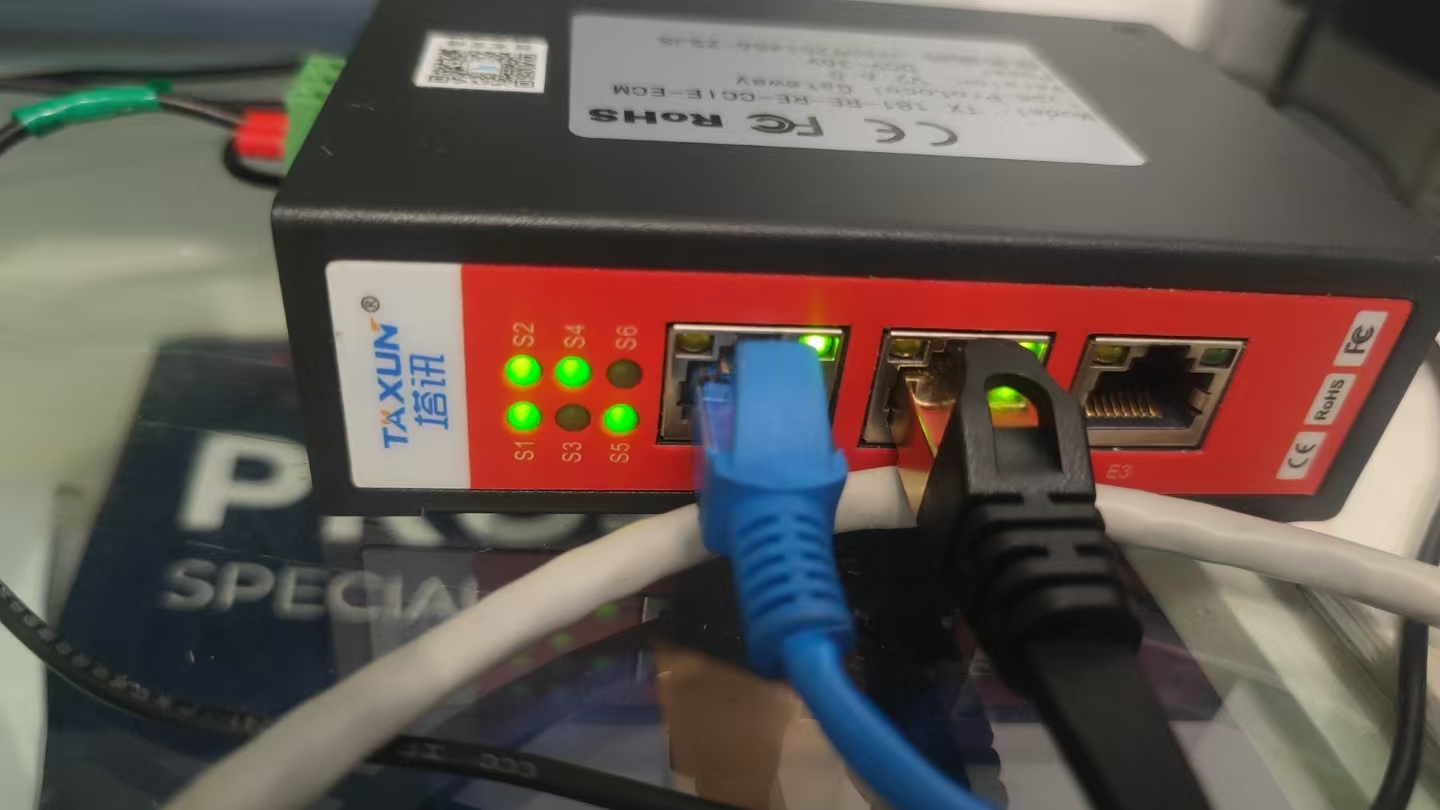

四、塔讯 TX 131-RE-RS/TCP 网关功能简介
作为核心工业网关，该设备（IP65 防尘防腐蚀、适配 Class 10 洁净区）实现 Modbus RTU 从站到 Modbus TCP 从站的双向协议转换，关键功能深度适配半导体晶圆清洗场景需求：

· 协议兼容：严格遵循 Modbus RTU（IEC 61158）与 Modbus TCP（IEC 61158）协议规范，支持 9600-115200bps 可调波特率（适配基恩士 KV8000 PLC 通讯参数：19200bps、偶校验、8 数据位、1 停止位）与 10/100Mbps 自适应以太网速率，自动识别松下 FP7 PLC 的寄存器地址映射规则，确保传送参数与清洗指令传输无格式偏差，符合 “晶圆零损伤” 要求。

· 数据处理：内置双核工业级低功耗处理器，每秒可完成 2800 次以上数据转换，转换延迟≤18μs，支持 2500 点数据映射，满足晶圆定位精度（4 字节浮点数）、药液浓度（4 字节浮点数）、超声功率（2 字节整数）等多类型数据同步传输，数据更新频率达 10 次 / 秒，符合 SEMI S2 标准对 “高频工艺监控” 的要求。

· 工业适配：具备 IP65 防护等级（防尘、防化学蒸汽腐蚀），外壳采用 316L 不锈钢材质（耐酸碱、易清洁），支持 24VDC 宽压供电（±10% 波动兼容）；采用无风扇设计（避免颗粒产生），适配 Class 10 洁净区要求；抗电磁干扰性能符合 EN 61000-6-2 标准，避免超声设备高频信号导致的数据丢包；配套洁净区专用通讯线缆，减少颗粒污染风险。

· 物联与合规扩展：支持本地数据缓存（容量 8GB，缓存周期 90 天），通过 MQTT 协议对接工业物联网平台与质量追溯系统，实现工艺数据实时归档与不可篡改存储；内置洁净度预警功能，当清洗槽颗粒数超阈值或药液浓度异常时，网关直接向两台 PLC 推送停机信号；支持故障自恢复，通讯中断后≤60ms 重新建立连接，保障洁净区生产连续。

五、解决方案与实施过程
（一）方案设计
采用塔讯智能网关构建 “双 PLC - 单网关” 洁净区通讯架构：网关 Modbus RTU 侧作为基恩士 KV8000 PLC 的从站，实时采集晶圆型号（VW100）、传送速度（VW104）、工位就绪信号（I0.0）；Modbus TCP 侧作为松下 FP7 PLC 的从站，将采集到的传送参数传输至 PLC，同时接收 PLC 反馈的药液浓度（DB2.DBD10）、清洗温度（DB2.DBD20）、清洗完成状态（M10.0），实现双向数据实时交互，数据更新频率 10 次 / 秒，满足晶圆清洗协同需求。

（二）实施步骤

1. 硬件部署：网关安装于洁净区外的过渡间机柜内（避免直接接触腐蚀蒸汽），通过洁净区专用屏蔽 RS485 电缆（长度 35 米，低颗粒释放）接入基恩士 KV8000 PLC 的通讯端口；通过洁净区超五类屏蔽网线连接松下 FP7 PLC 的以太网交换机，配置 IP 地址（192.168.15.100）与 PLC（192.168.15.10）同网段，做好防静电接地处理（接地电阻≤1Ω），避免静电损伤晶圆。

2. 参数配置：使用塔讯洁净区专用配置软件（远程操作，减少人员进入洁净区）建立数据映射表 —— 将 KV8000 PLC 的传送参数（晶圆型号：40001、传送速度：40002、就绪信号：10001）映射至网关寄存器；将 FP7 PLC 的反馈数据（药液浓度：30001、清洗温度：30002、完成状态：10002）映射至网关对应寄存器，设置数据更新周期 100ms，启用 “数据校验”“洁净度预警”“故障自恢复” 功能。

3. 联调与合规测试：在工业物联网平台远程验证数据传输（延迟≤18μs，丢包率 0%）；模拟药液浓度超阈值（HF 酸 2.2%），测试网关是否触发停机信号；邀请第三方机构验证系统符合 SEMI S8 与 ISO 14644-1 标准，确保通过台积电供应链审核。

六、应用效果与前后对比
（一）实施后效果

1. 生产效率与良率双提升：数据传输延迟降至 18μs 内，生产节拍从 14 分钟 / 片缩短至 7.5 分钟 / 片，日产能从 80 片提升至 154 片，效率提升 92%；洁净度预警功能避免工艺异常，晶圆良率从 95% 升至 99.8%，每月减少晶圆报废损失超 120 万元；定位偏差控制在 ±0.008mm 内，未再发生晶圆碰撞、划伤事件。

2. 数据追溯全面落地：通过网关将工艺数据自动上传至工业物联网平台，质量问题追溯时间从 8 小时缩短至 2 分钟，实现晶圆从传送、清洗到检测的全流程追溯，顺利通过三星、台积电供应链审核；数据不可篡改功能保障生产记录合规，避免半导体行业监管处罚风险。

3. 通讯稳定性适配洁净区环境：网关 IP65 防护与抗干扰设计适配洁净区工况，连续运行 3 个月丢包率≤0.05%，通讯中断次数从 2-3 次 / 日降至 0 次，故障恢复时间从 4 小时缩短至 8 分钟，单日增加有效生产时间 8 小时，月增产能超 480 片。

4. 设备负载与安全风险降低：基恩士 KV8000 PLC CPU 负载从 85% 降至 37%，松下 FP7 PLC CPU 负载从 83% 降至 35%，均低于安全阈值；超声功率与药液浓度控制精度提升 50%，清洗后晶圆颗粒数稳定在≤5 个 / 片，满足高端芯片制造要求。

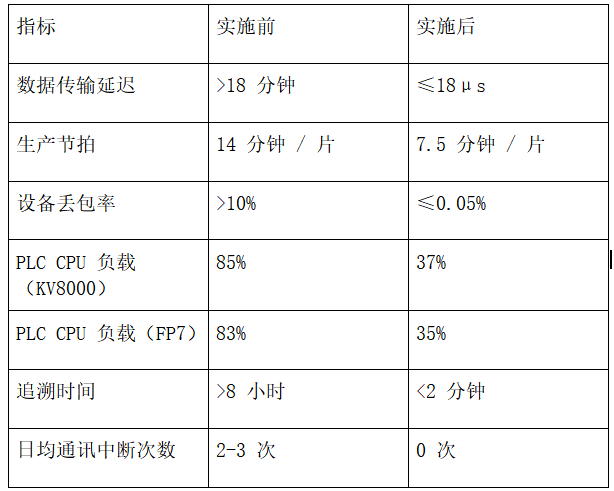

（二）效果对比表

七、行业价值与后续扩展
本案例聚焦半导体晶圆清洗行业，该行业是芯片制造的核心环节，直接影响半导体器件性能与可靠性。此方案可复制至半导体光刻、薄膜沉积等产线，后续可扩展接入 AI 工艺优化系统，通过工业物联网平台分析历史清洗数据，自动优化药液浓度与超声功率参数；或对接 MES 系统，实现清洗数据与晶圆批次管理联动，进一步提升半导体生产的智能化与精细化水平，助力企业满足全球半导体市场的严苛质量要求。
