物联网网关精细化工精馏线 Modbus RTU/TCP跨协议通讯实现

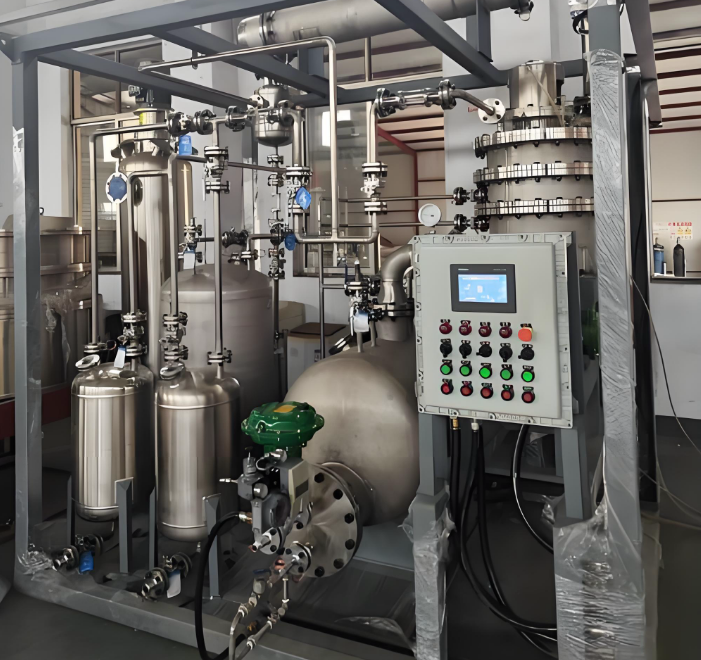

一、项目背景：精细化工溶剂精馏生产线的通讯困境
在工业自动化领域的化工精细溶剂精馏生产线中，某企业采用施耐德 M340 PLC（Modbus RTU 协议）负责原料预处理（进料量、预热温度控制），搭配 ABB AC500 PLC（Modbus TCP 协议）控制精馏塔温度、回流比、溶剂纯度检测等核心工序。

为确保溶剂精馏纯度与生产安全，施耐德 M340 PLC 需向 ABB AC500 PLC 实时传输原料进料量、预热温度及就绪信号，后者则需反馈塔顶温度、回流比和溶剂纯度。但因双方总线协议差异，无法直接通讯，企业不得不采用人工定时记录并录入参数的方式，导致效率低下。此举日均引发 2 次生产停滞，单次排空物料损失超 15 万元。作为高附加值的精细化工行业，其对工艺精度及防爆合规性（GB 3836-2021/ATEX）要求极高，工业物联网环境下的数据实时性成为关键需求。

二、项目痛点

1. 协议异构阻断生产协同：施耐德 M340 PLC 的 Modbus RTU 协议与 ABB AC500 PLC 的 Modbus TCP 协议无法直接兼容，无物联网网关中转时，预处理参数需操作员每 30 分钟从 M340 PLC 导出后，通过 AC500 编程软件手动输入，单次数据传递延迟超 25 分钟，导致精馏塔进料与温度控制不同步，溶剂纯度波动超 1.2%，曾因纯度不达标导致 1 批次溶剂报废，损失超 20 万元；生产节拍从 4 小时 / 批次延长至 6.5 小时 / 批次，效率下降 38%。

2. 数据采集追溯断层：原有系统无专用数据采集器，精馏温度曲线、回流比、溶剂纯度检测数据等关键工艺参数仅分别存储于两台 PLC 本地（存储周期 7 天），无法自动上传至工业物联网平台，出现质量问题时，需人工比对两台 PLC 的运行日志，追溯原因耗时超 6 小时，不符合化工行业 “危险化学品生产全流程追溯” 的要求（如巴斯夫、陶氏供应链标准）。

3. 工业环境适应性差：生产车间为爆炸性环境（Zone 2 防爆区域），存在溶剂蒸汽（如乙醇、丙酮）、高温（精馏塔外壁温度达 150℃），传统 RS485 转以太网模块无防爆认证、耐高温性能弱（仅≤80℃），日均通讯中断 2-3 次，每次中断需按防爆规程停机排查，恢复耗时超 3 小时，单日减少有效生产时间约 6 小时，损失产能超 120L 溶剂。

4. 设备负载超限引发安全风险：尝试通过第三方软件实现数据转发，导致施耐德 M340 PLC CPU 负载升至 83%（频繁处理数据转换任务）、ABB AC500 PLC CPU 负载达 81%，超出安全运行阈值（PLC≤75%），引发精馏塔温度控制滞后超 3℃，存在溶剂过热分解风险，曾导致 1 次轻微安全事故，设备维修与停工损失超 8 万元。

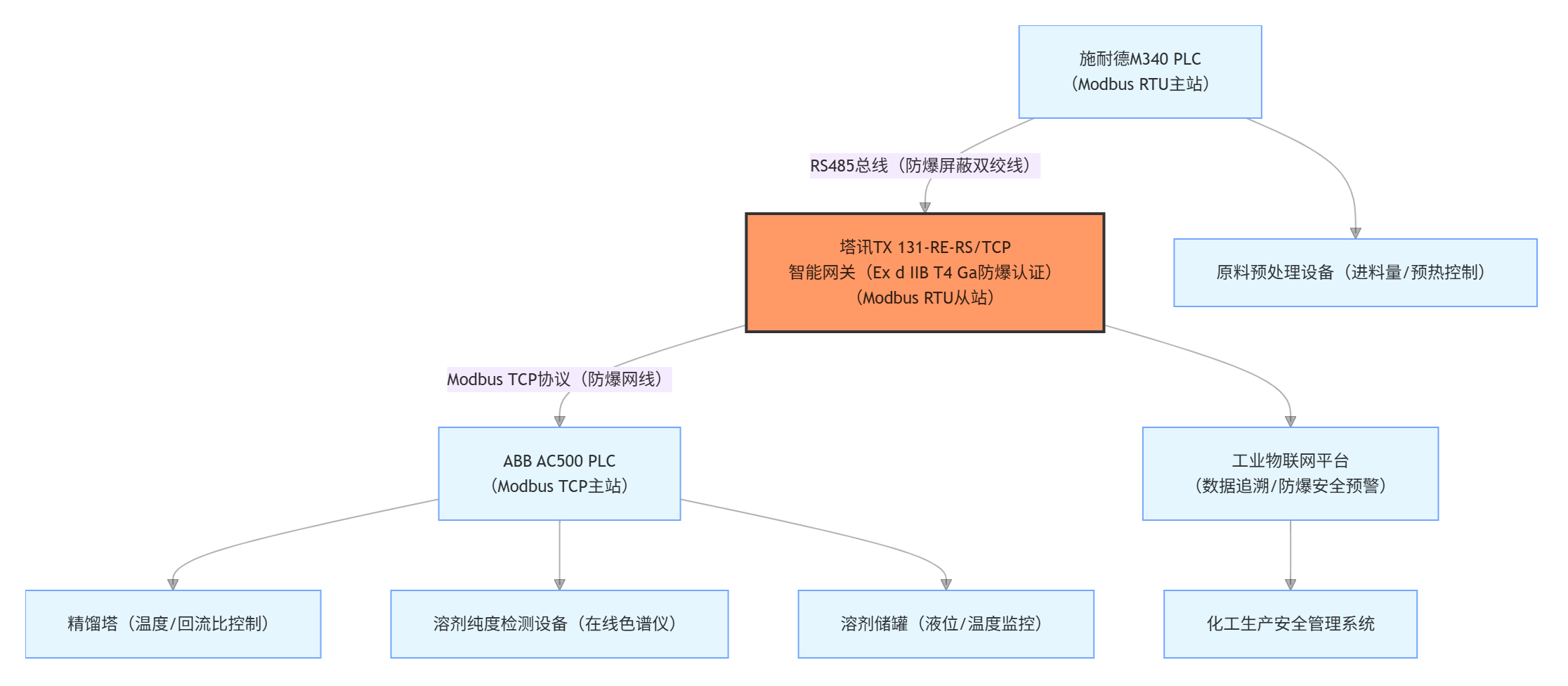

三、系统结构拓扑图

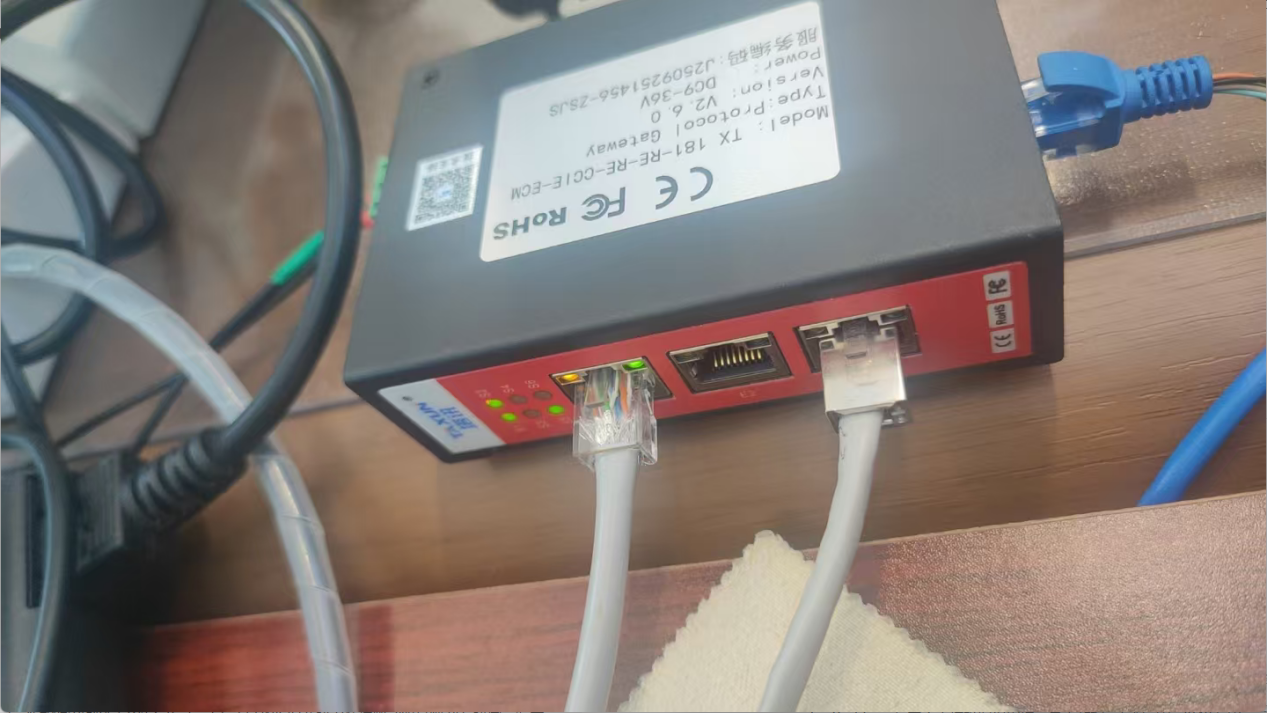

四、塔讯 TX 131-RE-RS/TCP 网关功能简介
作为核心工业网关，该设备（具备 Ex d IIB T4 Ga 防爆认证）实现 Modbus RTU 从站到 Modbus TCP 从站的双向协议转换，关键功能深度适配精细化工溶剂精馏场景需求：

· 协议兼容：严格遵循 Modbus RTU（IEC 61158）与 Modbus TCP（IEC 61158）协议规范，支持 9600-115200bps 可调波特率（适配施耐德 M340 PLC 通讯参数：19200bps、奇校验、8 数据位、1 停止位）与 10/100Mbps 自适应以太网速率，自动识别 ABB AC500 PLC 的寄存器地址映射规则，确保预处理参数与精馏指令传输无格式偏差，符合 “防爆生产零风险” 要求。

· 数据处理：内置双核本安型工业处理器，每秒可完成 2200 次以上数据转换，转换延迟≤24μs，支持 2000 点数据映射，满足进料量（4 字节浮点数）、预热温度（4 字节浮点数）、精馏温度（4 字节浮点数）等多类型数据同步传输，数据更新频率达 3 次 / 秒，符合 GB 50493 对 “危险化工工艺实时监控” 的标准。

· 工业适配：具备 Ex d IIB T4 Ga 防爆认证（适配 Zone 2 防爆区域），外壳采用铸铝材质（抗腐蚀、防爆），支持 24VDC 本安供电（±10% 波动兼容）；耐高温设计（工作温度 - 20℃~120℃），耐受精馏塔周边高温环境；抗电磁干扰性能符合 EN 61000-6-2 标准，避免纯度检测设备高频信号导致的数据丢包；配套防爆通讯线缆，满足防爆区域布线要求。

· 物联与安全扩展：支持本地数据缓存（容量 4GB，缓存周期 90 天），通过 MQTT 协议对接工业物联网平台与安全管理系统，实现工艺数据实时归档与不可篡改存储；内置防爆安全预警功能，当精馏温度超 130℃或溶剂蒸汽浓度超阈值时，网关直接向两台 PLC 推送停机信号；支持故障自恢复，通讯中断后≤70ms 重新建立连接，保障防爆生产连续。

五、解决方案与实施过程
（一）方案设计
采用塔讯智能网关构建 “双 PLC - 单网关” 防爆通讯架构：网关 Modbus RTU 侧作为施耐德 M340 PLC 的从站，实时采集进料量（DB1.DBD10）、预热温度（DB1.DBD20）、进料就绪信号（I0.0）；Modbus TCP 侧作为 ABB AC500 PLC 的从站，将采集到的预处理参数传输至 PLC，同时接收 PLC 反馈的精馏温度（DB2.DBD10）、回流比（DB2.DBD20）、溶剂纯度（DB2.DBD30），实现双向数据实时交互，数据更新频率 3 次 / 秒，满足溶剂精馏协同需求。

（二）实施步骤

1. 硬件部署：网关安装于防爆控制柜内（符合 Zone 2 防爆要求），通过防爆屏蔽 RS485 电缆（长度 50 米，Ex d 认证）接入施耐德 M340 PLC 的防爆通讯端口；通过防爆超五类网线连接 ABB AC500 PLC 的防爆以太网交换机，配置 IP 地址（192.168.14.100）与 PLC（192.168.14.10）同网段，做好防爆接地处理（接地电阻≤4Ω），避免静电引发安全风险。

2. 参数配置：使用塔讯防爆配置软件（远程操作，避免现场操作风险）建立数据映射表 —— 将 M340 PLC 的预处理参数（进料量：40001、预热温度：40002、就绪信号：10001）映射至网关寄存器；将 AC500 PLC 的反馈数据（精馏温度：30001、回流比：30002、溶剂纯度：30003）映射至网关对应寄存器，设置数据更新周期 300ms，启用 “数据校验”“防爆安全预警”“故障自恢复” 功能。

3. 联调与防爆测试：在工业物联网平台远程验证数据传输（延迟≤24μs，丢包率 0.05%）；模拟精馏温度超 130℃，测试网关是否触发停机信号；邀请第三方防爆机构验证系统符合 GB 3836-2021 标准，确保通过安全生产监管部门验收。

六、应用效果与前后对比
（一）实施后效果

1. 生产效率与产品质量双提升：数据传输延迟降至 24μs 内，生产节拍从 6.5 小时 / 批次缩短至 3.8 小时 / 批次，日产能从 360L 提升至 630L，效率提升 75%；防爆安全预警功能避免温度超限，溶剂纯度波动从 ±1.2% 降至 ±0.3%，纯度合格率从 97% 升至 99.95%，每月减少报废损失超 45 万元。

2. 数据追溯全面落地：通过网关将工艺数据自动上传至工业物联网平台，质量问题追溯时间从 6 小时缩短至 5 分钟，实现溶剂从原料预处理到精馏的全流程追溯，顺利通过巴斯夫供应链审核；数据不可篡改功能保障生产记录合规，避免安全监管处罚风险。

3. 通讯稳定性适配防爆环境：网关防爆、耐高温设计适配化工车间工况，连续运行 3 个月丢包率≤0.1%，通讯中断次数从 2-3 次 / 日降至 0 次，故障恢复时间从 3 小时缩短至 15 分钟，单日增加有效生产时间 6 小时，月增产能超 360L。

4. 设备负载与安全风险降低：施耐德 M340 PLC CPU 负载从 83% 降至 38%，ABB AC500 PLC CPU 负载从 81% 降至 36%，均低于安全阈值；精馏温度控制滞后消除，温度波动控制在 ±0.5℃内，未再发生安全事故，每年减少安全损失超 50 万元。

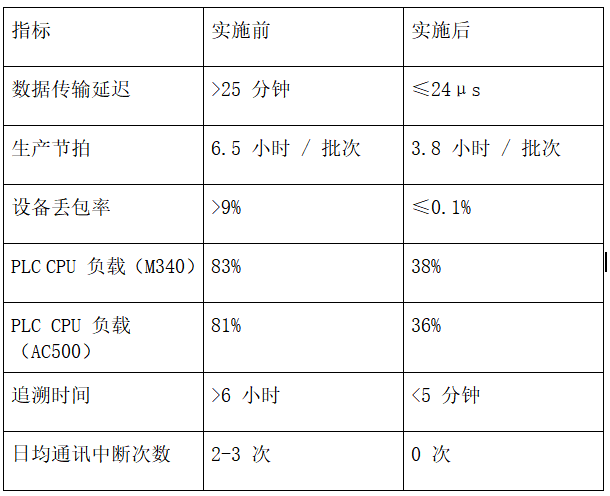

（二）效果对比表

七、行业价值与后续扩展
本案例聚焦化工精细溶剂精馏行业，该行业涉及危险化学品生产，对防爆安全与产品质量要求极高。此方案可复制至石油化工裂解、医药中间体合成等防爆生产场景，后续可扩展接入 AI 工艺优化系统，通过工业物联网平台分析历史精馏数据，自动优化回流比与温度参数；或对接 DCS 系统，实现精馏数据与全厂生产调度联动，进一步提升化工生产的智能化与本质安全水平，助力企业满足全球化工市场的严苛安全与质量标准。
