中国智能制造挑战赛（西门子杯）/CIMC竞赛经验分享

最近有学弟来找我说想参加CIMC，借着这次机会我把我21年参加的经验都分享出来，虽然我只参加了初赛，我还是想把当年如何混到初赛特等的经验发出来。

大三的时候我就是觉得自己的竞赛经历堪称零蛋，实在是受不了到时候考研的时候连一个奖项都没有的尴尬自我介绍，所以暑假的时候决定留校参赛，不过我也想提醒各位考研党不要光顾着比赛把自己暑假复习任务打乱了，比赛比着比着很容易忘记了自己还要复习考研初试。

当然，有志参加比赛的可能是因为兴趣，可能是因为自己的人生规划，在这里向每一个付诸实践的同学致敬。

我的个人邮箱zhenggq2000@163.com，欢迎各位大佬们提出宝贵的意见。

前期了解

性价比

比赛含金量

CIMC是教育部A类竞赛，教育部总共有57个A类竞赛，相较于一般比赛，西门子杯还是有非常高的含金量的，但是对比挑战杯、电子设计大赛、互联网+等还是欠缺。

耗时

楼主我参加的是流程组，主要内容就是在设备（SMPT1000）上进行出料浓度调控，这个比较讨厌的一点就是不能立刻看到结果，只能一直等着反应。总的来说耗时还是比较多的。

综述

因为拿奖比较容易，我所在的华东二赛区其实参加的队伍不多，基本上我校参加的队伍都拿到了奖项，性价比还算高。

如果学校是有设备的话那么调试起来非常容易。到初赛现场虽然有改动但是其实不会特别大，只有决赛才会有非常大的改动。所以学校要是有设备的同学，你如果暑假也没啥事不如留校参加一下拿个省奖还是香喷喷。

前期大约5、6月准备，7月中旬比赛，8月中旬决赛。

时间安排

• step1 准备（5、6月份）如果再早没必要哈，老师让去就划划水就行，反正花太多时间一样的
• step2 初赛（7月中旬）队里要有个买车票定宾馆的哈哈
• step3 决赛（8月中旬）21年的决赛因为疫情推迟到11月的线上，所以我们队最后就没有参加，也是比较可惜的一点

资料

软件安装

要想做流程组的比赛，必须先下载安装SIEMENS PCS7(Process Control System)，这个软件安装起来比较复杂，B站上有全套安装视频https://space.bilibili.com/895398
当时就是在狂人小道的个人空间里看的所有安装过程，其实安装这个还是很麻烦的足够劝退了，不过一步步来的话一晚上差不多就安装好了。

环境我当时是使用win7装的PCS7（V8.2），如果不想装双系统，电脑性能又还可以的话可以用VMware装虚拟机。

PCS-V8.2的链接放在这里。链接：https://pan.baidu.com/s/1lnRsOtiGbDEo_gXfiCMxZg 提取码：zlg2

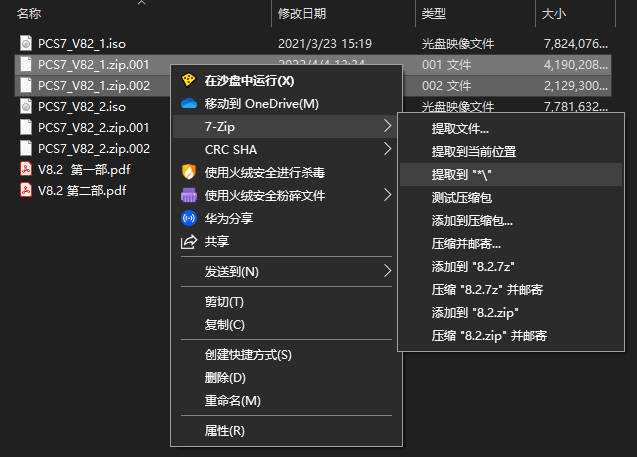

因为我不想给百度网盘交钱所以只能上传4个G大的文件，这就导致大于4G的安装文件无法正常上传，我直接一分为二，解压时候同时选中两个一起解压就行

就像这样就能正常得到了

VMware12的链接放在百度云链接: https://pan.baidu.com/s/1IjhPK9v7uvXV7BdEV1NTpw 提取码: dqha

注意事项

• 虚拟机的网络设置，如果没有正确设置可能也无法连接设备，我当时是按照下面这样设置的


• 虚拟机的硬件设置最好也是设置好一点，不然那用起来卡得怀疑人生

• 同时，自己的笔电没有网口的童鞋也不要担心，网上随便买个USB转RJ-45网口转接器就行，注意就用这个转接器就行了，不要老是换转接器

• 我现在倒是觉得装个双系统比虚拟机要好些，不过装双系统稍微麻烦点吧

如果是南京工业大学的学弟学妹们可以私聊我邮箱（zhenggq2000@163.com）或者找徐启老师让我发送全套已经装好软件的虚拟机以及其他资料

赛题资料

一般情况下赛题组会将所有的参赛资料发布在官网上http://www.siemenscup-cimc.org.cn/Project/PorjectResourceDetail?id=1

准备

初步使用PCS7

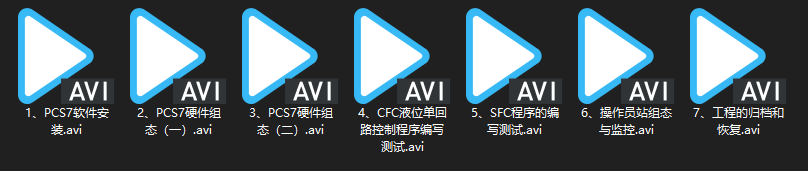

一切准备就绪后，我们此时可以开始熟悉PCS软件了，我在下面链接中放了一个教学视频，着重看PCS7硬件组态以及CFC\SFC（continuous function chart/Sequential Function Chart）的编写，这两个就是连续功能图、顺序功能图

简单地说，CFC连续功能图就是编写一个个程序、SFC顺序功能图就是一个流程图，可以一个个设置开启的条件并调用CFC里的程序（例如设置开启条件为罐子的液位达到其50%，执行的动作是开启放料阀门的程序启动）

链接: https://pan.baidu.com/s/18Z-hVzCyl3VAHbSWPc93tw 提取码: vsv8

其他的介绍我就暂时不写了，可以多看看上面的视频，有些问题是能在官网论坛上找到的http://bbs.siemenscup-cimc.org.cn/forum.php?mod=viewthread&tid=331&extra=page%3D2&page=1
