硬件PCB入门测试流程

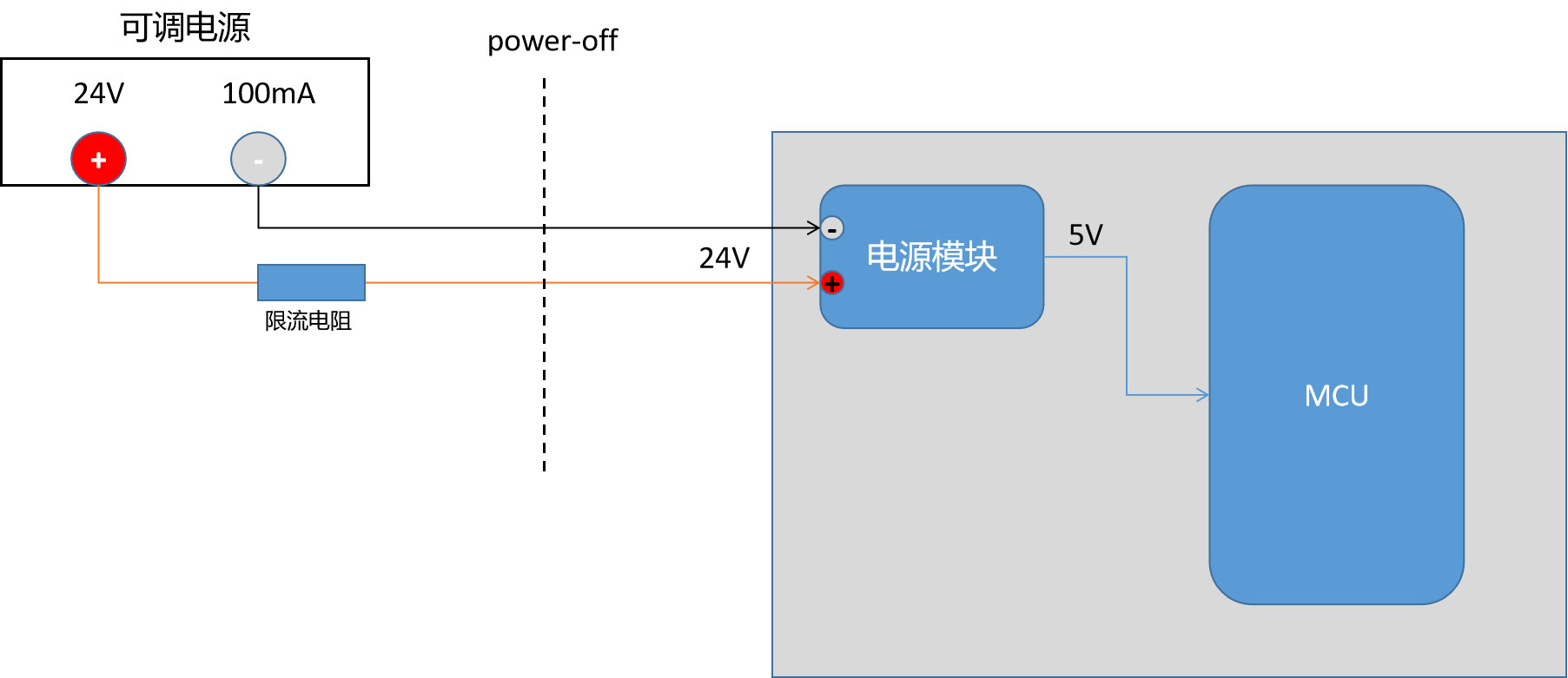

（1）测量供电正负极之间的电阻值，判断依据：1）power off条件下，如果电阻值过大，正负极之间可能断路；2）如果电阻值过小，正负极之间可能短路。因此最好在上电之前在正极接入端串联一个100Ω或200Ω的电阻限流用。

（2）限流测试，在步骤1中测量正常情况下，设置开关电源限流值100mA。防止PCB的电源模块有短路时，开关电源能够立即降压到0。

（3）限压测试，在步骤1和步骤2测量正常情况下，PCB接入可调电源，逐步设置供电电源的电压值。可参考芯片手册，找到电源模块输出5V或3.3V时供电电源的最小值。提高供电电压之后，电源模块是否稳定在5V或3.3V。如果电源模块输出也变大，可能MCU接地或接反。

（4）程序下载测试，在步骤1，2，3都正常的情况下，测试MCU能否正常下载程序

（5）FCT简化测试：测试各个引脚的高低电平和AD采样引脚的模拟量是否正常（手动测试工作量较大）

（6）其他外设也做功能测试，该模块有问题情况下在去仔细检查该模块的电路，包括芯片供电，引脚使能，短路之类。
