CICD Day8、Pipeline实现网站项目的自动发布
为了更好的理解Pipeline脚本和cicd流程，本次将使用一个java语言开发的用户信息管理系统进行实践
- 项目源代码的仓库的地址为
http://172.16.99.82:88/root/java-web-demo.git
1 Pipeline脚本基本结构
-

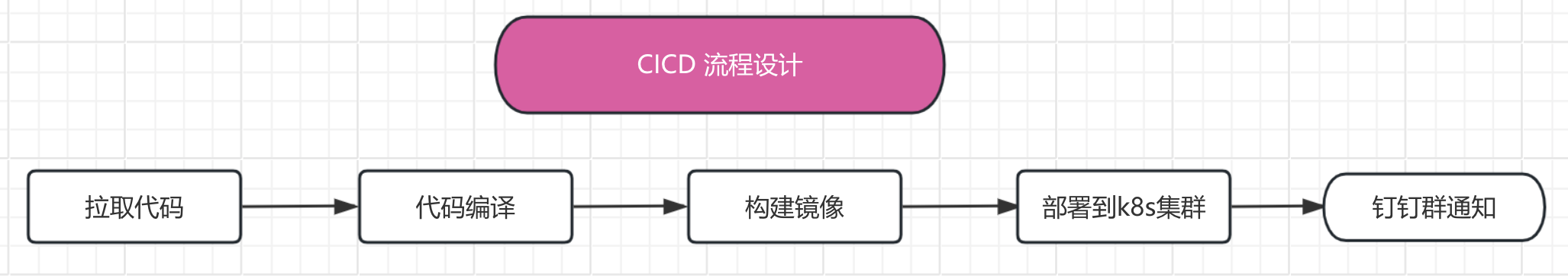

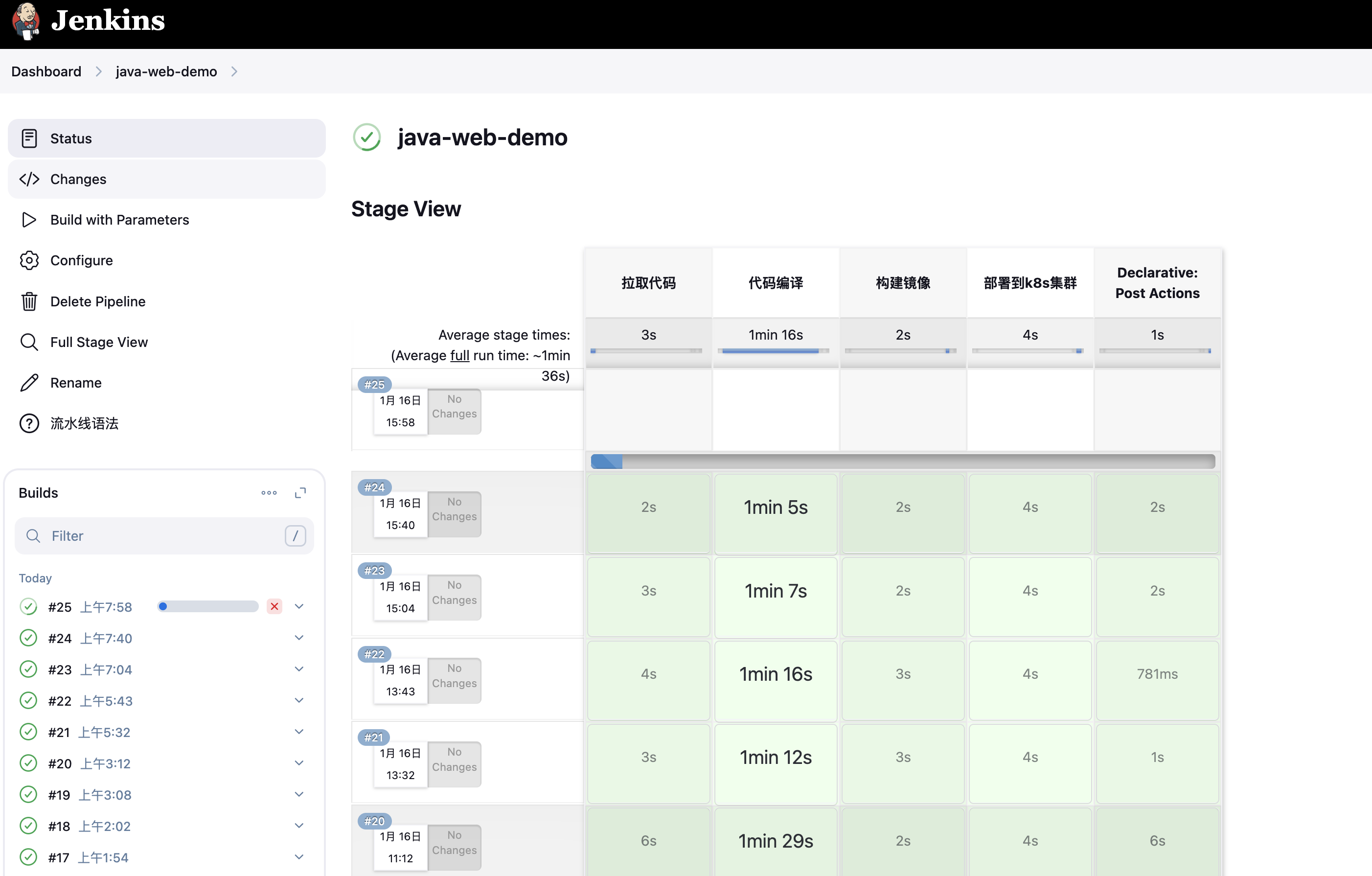

我们将Pipeline脚本的构建过程分为拉取代码、代码编译、构建镜像、部署到K8s集群、反馈5个阶段。如下图所示
![image]()
-
各阶段的任务如下：
1、拉取代码阶段
- 从代码仓库拉取最新代码
- 根据选择的分支拉取对应的代码版本
2、代码编译阶段
- 执行代码编译工作
- 生成可部署的文件
3、构建镜像阶段
- 编写Dockerfile
- 构建镜像
- 推送镜像到镜像仓库
4、部署到k8s集群阶段
- 编写资源配置
- kubectl执行部署和更新操作
5、反馈阶段
- 发送通知到钉钉群或邮箱告知执行结果
- 综上所述，Pipeline脚本结构如下
pipeline {
agent {
kubernetes {
yaml '''
apiVersion: v1
kind: Pod
spec:
containers:
- name: jnlp
image: uhub.service.ucloud.cn/librarys/jenkins/inbound-agent:latest-jdk21
args: ['\$(JENKINS_SECRET)', '\$(JENKINS_NAME)']
'''
}
}
stages {
stage('拉取代码') {
steps {
echo "拉取代码..."
}
}
stage('代码编译') {
steps {
echo "代码编译..."
}
}
stage('构建镜像') {
steps {
echo "构建镜像..."
}
}
stage('部署到k8s集群') {
steps {
echo "部署到k8s集群..."
}
}
post {
always {
echo "构建完成"
}
success {
echo "构建成功"
}
failure {
echo "构建失败"
}
}
}
}
2、拉取代码阶段

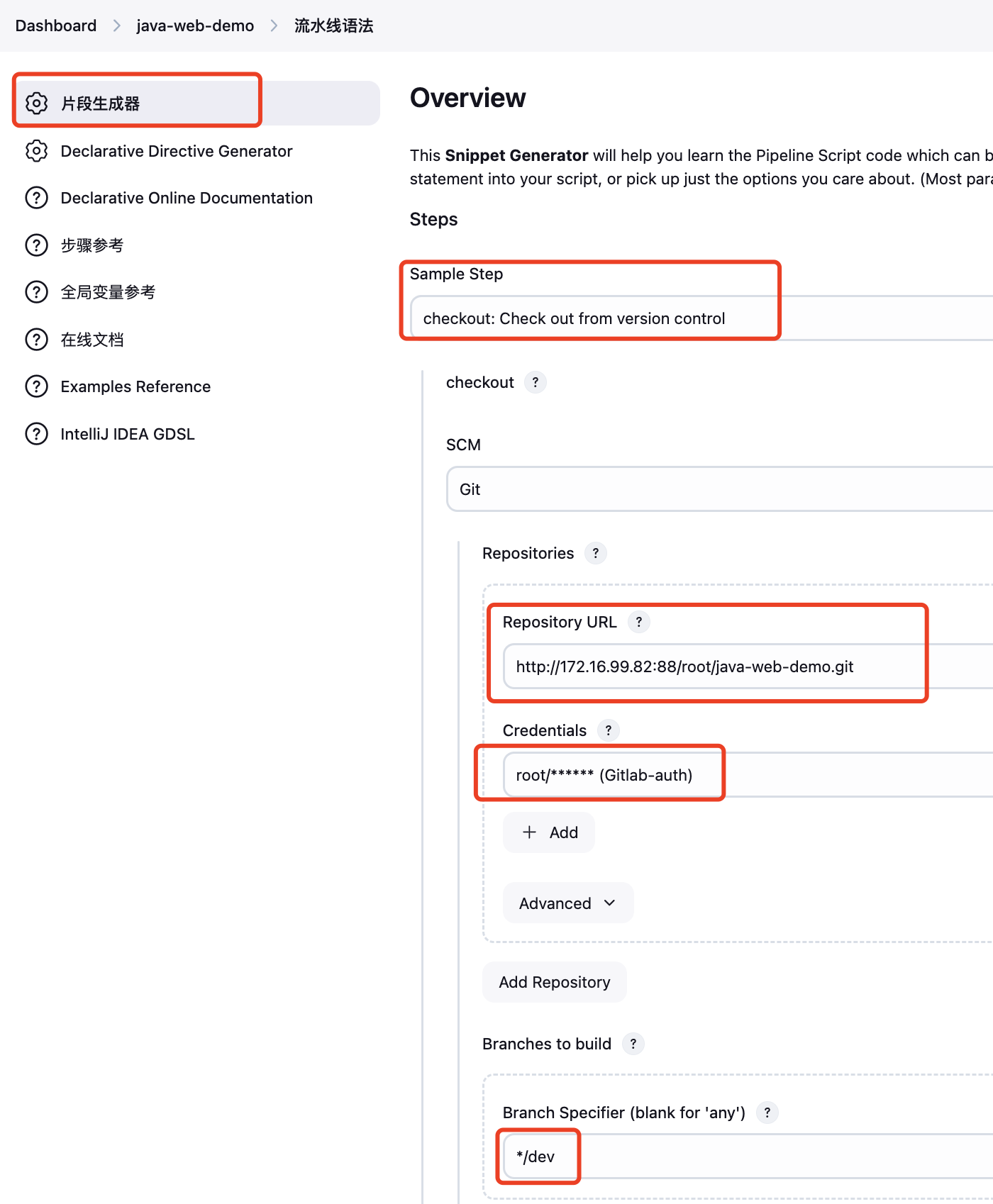

- 拉取代码步骤可以通过片段生成器生成，在生成器中选择checkout: Check out from version control，输入仓库地址、访问凭据和构建分支。具体配置如下图所示：
![image]()
- 将生成的Pipeline代码片段复制到Pipeline中，如下所示
stage('拉取代码') {
steps {
checkout scmGit(branches: [[name: '*/dev']], extensions: [], userRemoteConfigs: [[credentialsId: '0b376781-1e95-417f-9fae-aec4deb7f966', url: 'http://172.16.99.82:88/root/java-web-demo.git']])
}
}

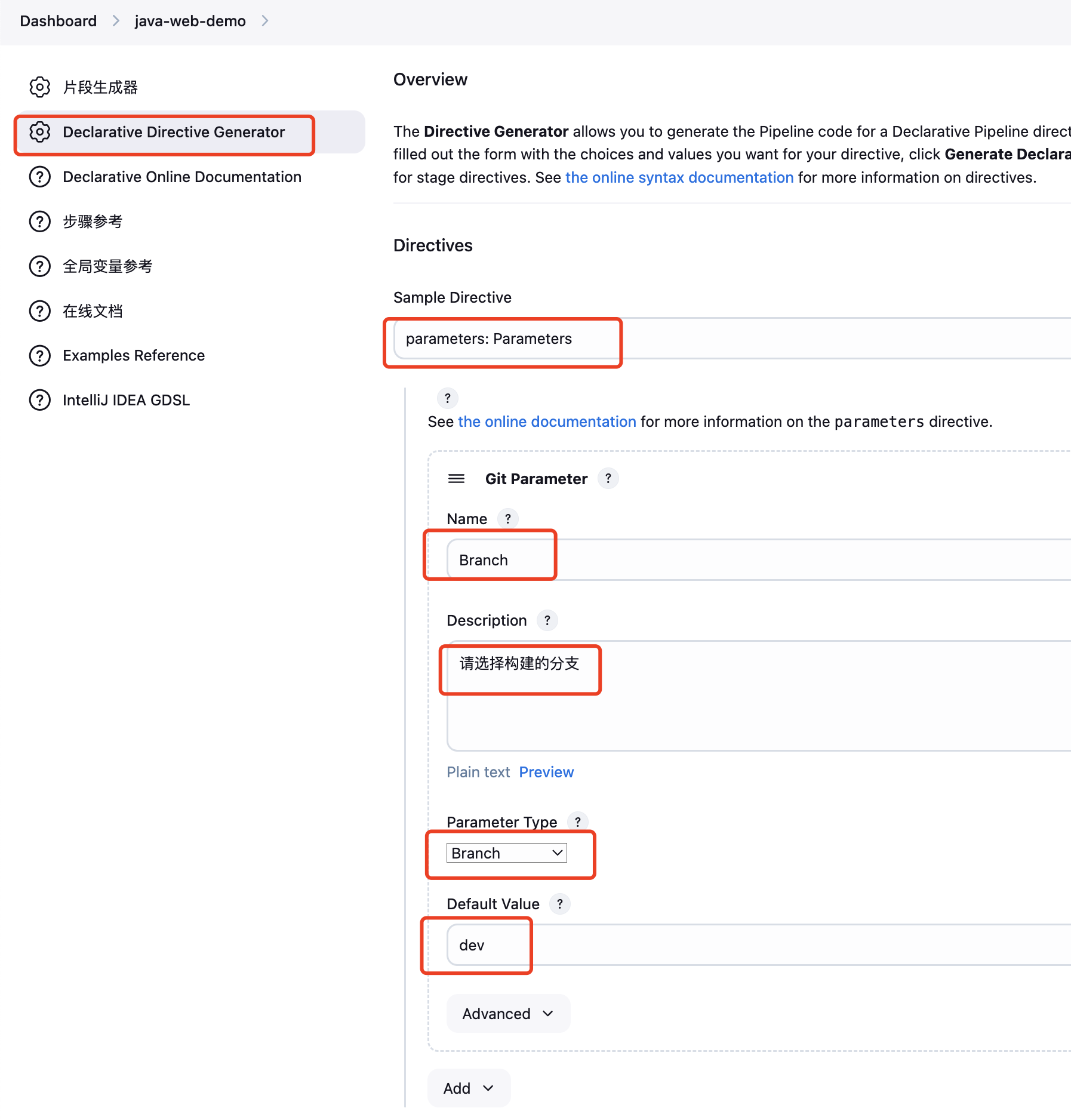

为了让用户在触发构建时可以选择并动态获取分支，这里使用Git Parameter，该Parameter由Git Parameter插件提供，该插件需要额外安装。这个步骤可以通过声明式指令生成器生成，在生成器中选择parameters: Parameter，然后添加Git Parameter，输入名称、描述、参数类型和默认分支。
- 具体配置如下图所示
![image]()
- 将生成的代码片段复制到Pipeline中，如下图所示
parameters {
gitParameter branch: '', branchFilter: '.*', defaultValue: 'dev', description: '请选择构建的分支', name: 'Branch', quickFilterEnabled: false, selectedValue: 'NONE', sortMode: 'NONE', tagFilter: '*', type: 'GitParameterDefinition'
}
stages {
stage('拉取代码') {
steps {
checkout scmGit(branches: [[name: "${params.Branch}"]], extensions: [], userRemoteConfigs: [[credentialsId: '0b376781-1e95-417f-9fae-aec4deb7f966', url: 'http://172.16.99.82:88/root/java-web-demo.git']])
}
}
}
同时，将scmGit中的分支名称*/dev 设置为${params.Branch}，以便根据用户选择的分支名称拉取代码
3、代码编译阶段
这个java web项目使用Maven工具进行项目管理。因此，在这个阶段需要执行 mvn clean package命令进行代码编译和构建，该命令执行完成后将生成一个可部署的jar文件。将该命令放置在代码编译阶段中，如下所示
stage('代码编译') {
steps {
sh 'mvn clean package'
}
}
-
这个时候会引发一个问题：mvn命令是否可以顺利执行？
-
答案是否定的，因为这个命令会在代理pod中执行，而代理pod是由uhub.service.ucloud.cn/librarys/jenkins/inbound-agent:latest-jdk21镜像构建的，该镜像仅运行代理程序，并没有提供Maven环境
-
为了解决这个文件，需要确保代理pod中具备Maven环境，这可以通过以下两种方法实现：
- (1) 基于uhub.service.ucloud.cn/librarys/jenkins/inbound-agent:latest-jdk21镜像构建一个包含Maven环境的镜像，并使用该镜像创建代理pod
- (2) 在代理pod中添加一个具有Maven环境的容器，在构建步骤中使用container()指令切换到该容器，并在容器中执行mvn命令
这里采用第二种方法，它具有很高的灵活性，易于扩展代理pod的功能
-
在pod中添加一个名为maven的容器，并通过maven:3.2.3-jdk-8镜像创建该容器，配置如下：
apiVersion: v1
kind: Pod
spec:
containers:
- name: jnlp
image: uhub.service.ucloud.cn/librarys/jenkins/inbound-agent:latest-jdk21
args: ['\$(JENKINS_SECRET)', '\$(JENKINS_NAME)']
- name: maven
image: uhub.service.ucloud.cn/librarys/maven:3.2.3-jdk-8
command:
- cat
tty: true
- 在构建步骤中使用container()指令切换到该容器，并在该容器中执行mvn命令，配置如下
stage('代码编译') {
steps {
container('maven') {
sh 'mvn clean package'
}
}
}
4、构建镜像阶段
mvn命令执行完成后，生成jar文件被放置在target目录下，文件名为web-demo-0.1.0.jar。这个构建镜像阶段生成Dockerfile文件，将该文件构建到jdk环境镜像中，并将其推送到Harbor镜像仓库，配置如下：
stage('构建镜像') {
steps {
sh """
echo '
FROM uhub.service.ucloud.cn/librarys/8-jdk-alpine:latest
COPY ./target/*.jar /app/java-web-demo.jar
EXPOSE 8080
CMD java -jar /app/java-web-demo.jar
' > Dockerfile
# 使用构建编号作为镜像标签号
image=172.16.99.82/java-web-demo/java-web-demo:$BUILD_NUMBER
docker build -t \${image} .
docker login -uadmin -p'qq1092279986' 172.16.99.82
docker push \${image}
"""
}
}
这是也会面临与上一个阶段相同的问题：代理pod中没有Docker环境，无法执行Docker命令。解决这个问题的思路还是一样，在pod中添加一个名为docker的容器，该容器使用docker镜像创建，配置如下：
apiVersion: v1
kind: Pod
spec:
containers:
- name: jnlp
image: uhub.service.ucloud.cn/librarys/jenkins/inbound-agent:latest-jdk21
args: ['\$(JENKINS_SECRET)', '\$(JENKINS_NAME)']
- name: maven
image: uhub.service.ucloud.cn/librarys/maven:3.2.3-jdk-8
command:
- cat
tty: true
- name: docker
image: docker:latest
command:
- cat
tty: true
volumeMounts:
- mountPath: /var/run/docker.sock
name: sock
volumes:
- name: sock
hostPath:
path: /var/run/docker.sock
需要注意的是，docker容器仅包含了Docker命令，并非一个完整的Docker容器运行时环境。因此，还需要将节点上的UNIX套接字文件/var/run/docker.sock挂载到容器中，以便与节点上的Docker容器运行时进行交互，执行与Docker相关的命令
在构建步骤中使用container()指令切换到该容器，并在该容器中执行Docker命令，配置如下：
stage('构建镜像') {
steps {
container('docker') {
sh """
echo '
FROM uhub.service.ucloud.cn/librarys/8-jdk-alpine:latest
COPY ./target/*.jar /app/java-web-demo.jar
EXPOSE 8080
CMD java -jar /app/java-web-demo.jar
' > Dockerfile
# 使用构建编号作为镜像标签号
image=172.16.99.82/java-web-demo/java-web-demo:$BUILD_NUMBER
docker build -t \${image} .
docker login -uadmin -p'qq1092279986' 172.16.99.82
docker push \${image}
"""
}
}
}
需要注意的是，docker login命令使用明文传递密码，这会导致密码显示在控制台输出中，存在密码泄露的风险。为了提高安全性，可以使用withCredentials语句将凭据中的慢慢安全地注入构建过程中。使用片段生成器生成代码片段，配置如下图所示：

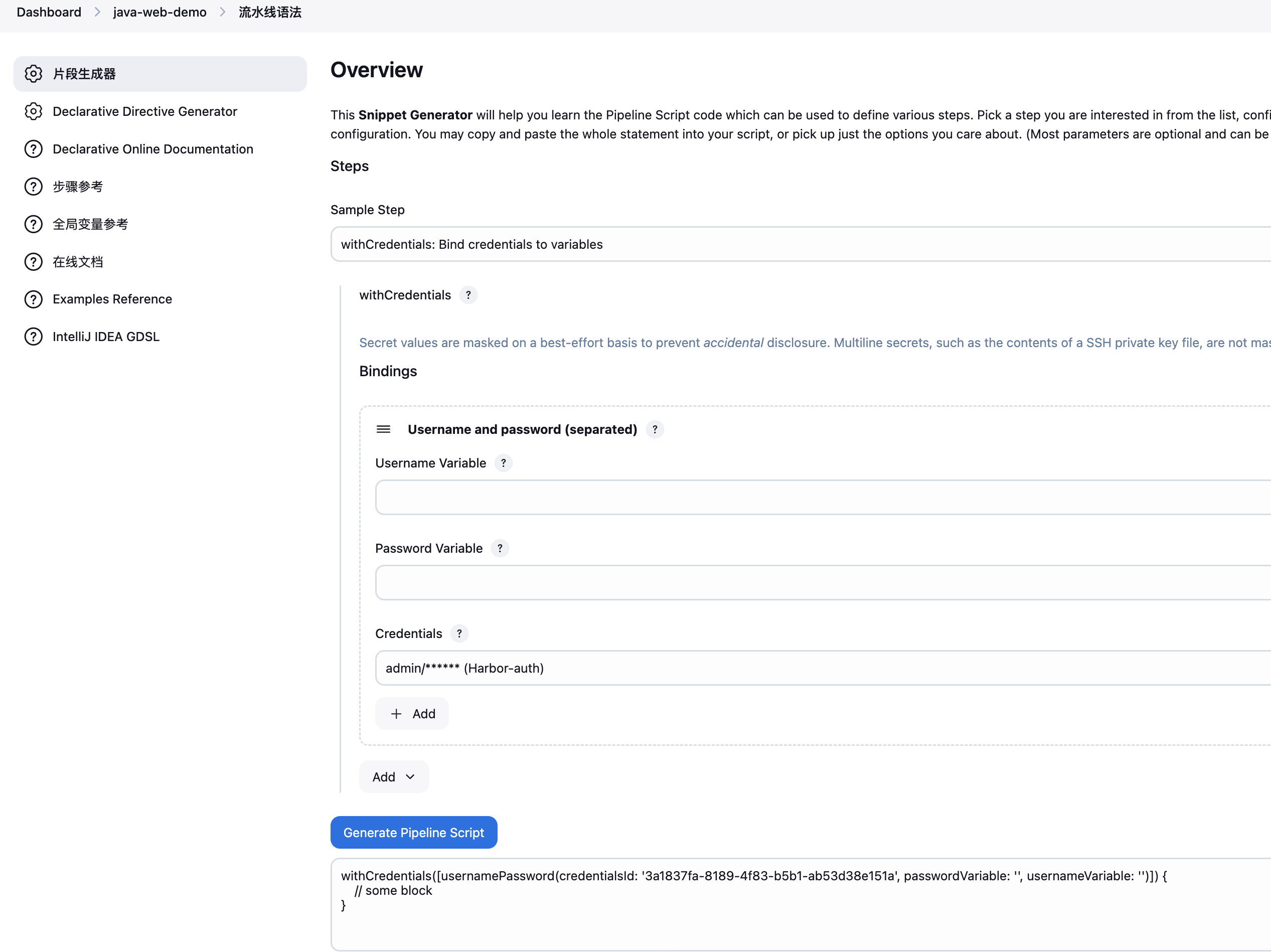

我们需要先将Harbor用户名和密码保存到Jenkins凭据中并选中它们，然后生成以下代码片段：
withCredentials([usernamePassword(credentialsId: '3a1837fa-8189-4f83-b5b1-ab53d38e151a', passwordVariable: '', usernameVariable: '')]) {
// some block
}
withCredentials为凭据ID3a1837fa-8189-4f83-b5b1-ab53d38e151a中的用户名和密码分别设置环境变量username和password，这两个环境变量只能在该块内被引用。然后将用户名和密码传递给Docker命令，配置如下：
steps {
container('docker') {
withCredentials([usernamePassword(credentialsId: '3a1837fa-8189-4f83-b5b1-ab53d38e151a', passwordVariable: 'password', usernameVariable: 'username')])
sh """
echo '
FROM uhub.service.ucloud.cn/librarys/8-jdk-alpine:latest
COPY ./target/*.jar /app/java-web-demo.jar
EXPOSE 8080
CMD java -jar /app/java-web-demo.jar
' > Dockerfile
# 使用构建编号作为镜像标签号
image=172.16.99.82/java-web-demo/java-web-demo:$BUILD_NUMBER
docker build -t \${image} .
docker login -u ${username} -p ${password} 172.16.99.82
docker push \${image}
"""
}
}
5、部署到k8s集群阶段
- 为应用程序定义Deployment、Service和Ingress资源配置，并将它们统一保存在k8s-deploy.yaml文件中，内容如下：
apiVersion: apps/v1
kind: Deployment
metadata:
name: java-web-demo
spec:
replicas: 3
selector:
matchLabels:
app: java-web-demo
template:
metadata:
labels:
app: java-web-demo
spec:
imagePullSecrets:
- name: private-registry-auth
containers:
- name: web
image: 172.16.99.82/java-web-demo/web:1
---
apiVersion: v1
kind: Service
metadata:
name: java-web-demo
spec:
selector:
app: java-web-demo
ports:
- protocol: TCP
port: 80
targetPort: 8080
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: java-web-demo
spec:
ingressClassName: nginx
rules:
- host: web-demo.suyajun.cn
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: java-web-demo
port:
number: 80
- 然后使用kubectl apply -f k8s-deploy.yaml 命令完成应用程序的部署，但在当前环境中，存在以下问题：
- （1）代理pod中没有kubectl环境，还需要按照之前的方式，在pod中添加一个kubectl容器，在步骤中使用container()指令切换到该容器，并在容器中执行kubectl命令。但还没有资源文件k8s-deploy.yaml，无法执行kubectl apply -f 命令
- （2）假设kubectl能读取到资源文件，但pod中没有kubeconfig认证文件，kubectl无法与kubernetes集群交互
- （3）假设成功执行kubectl apply -f k8s-deploy.yaml命令。但镜像标签每次构建都会发生变化，该如何将标签动态的修改为正确的标签呢
- 问题(1) 的解决方法是，将资源文件k8s-deploy.yaml提交到代码仓库，以便与项目代码一起进行版本管理。这样，在源代码目录也可以访问资源文件。在pod中添加一个名为kubectl的容器，使用bitnami/kubectl:1.28.4镜像创建，配置如下：
apiVersion: v1
kind: Pod
spec:
containers:
- name: jnlp
image: uhub.service.ucloud.cn/librarys/jenkins/inbound-agent:latest-jdk21
args: ['\$(JENKINS_SECRET)', '\$(JENKINS_NAME)']
- name: kubectl
image: uhub.service.ucloud.cn/librarys/kubectl:1.28.4
command:
- cat
tty: true
securityContext:
runAsUser: 0
...

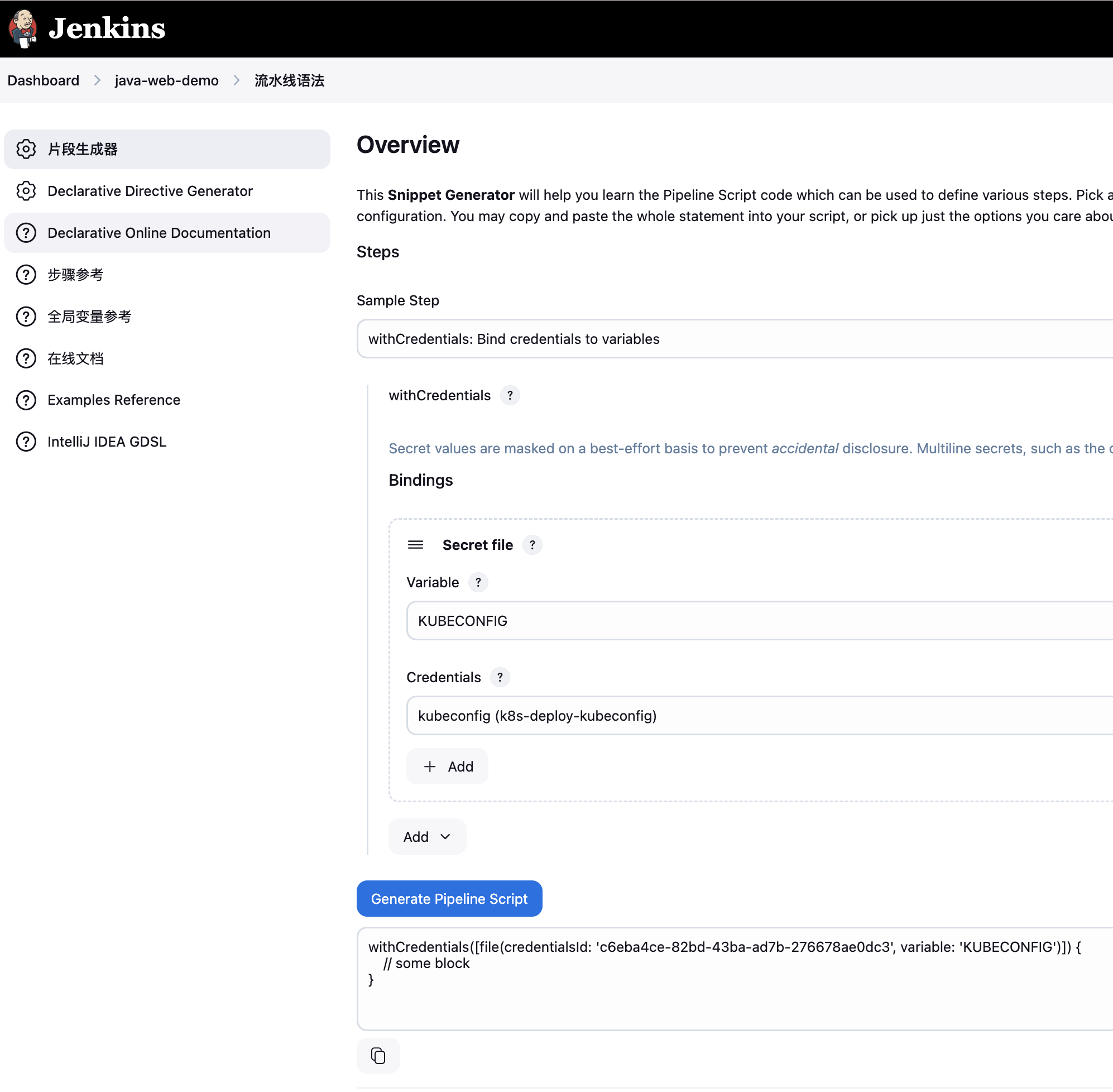

- 问题（2）的解决方法是，将kubectl使用的kubeconfig认证文件以Secret file类型保存到Jenkins凭据中，然后通过withCredentials语句将凭据安全注入构建过程中。使用片段生成器生成代码片段，配置如下：
![image]()
** 将生成的代码片段复制到Pipeline中，配置如下：**
stage('部署到k8s集群') {
steps {
container(kubectl)
withCredentials([file(credentialsId: 'c6eba4ce-82bd-43ba-ad7b-276678ae0dc3', variable: 'KUBECONFIG')])
sh """
sed -i -r "s#(image: ).*#\1172.16.99.82/java-web-demo/java-web-demo:$BUILD_NUMBER#" k8s-deploy.yaml
kubectl apply -f k8s-deploy.yaml
"""
}
}
6、反馈阶段

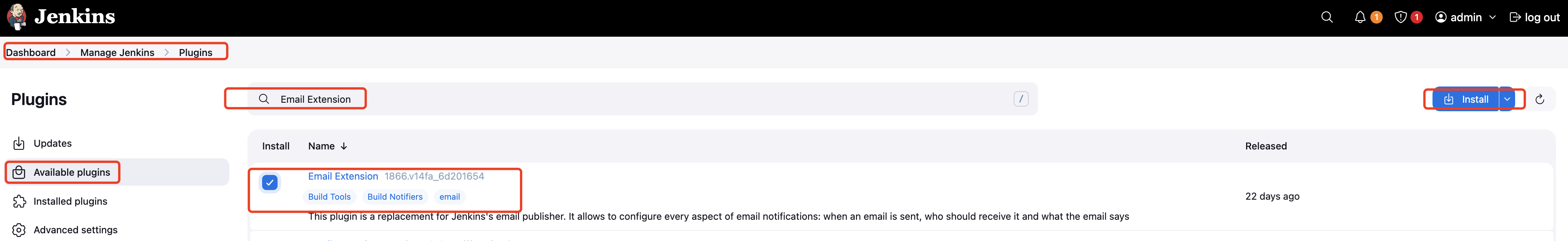

- Pipeline流程执行完成后，Jenkins将其结果发送邮件，以通知相关负责人。Jenkins发送邮件的功能是由Email Extension插件提供的，需要额外安装该插件
![image]()

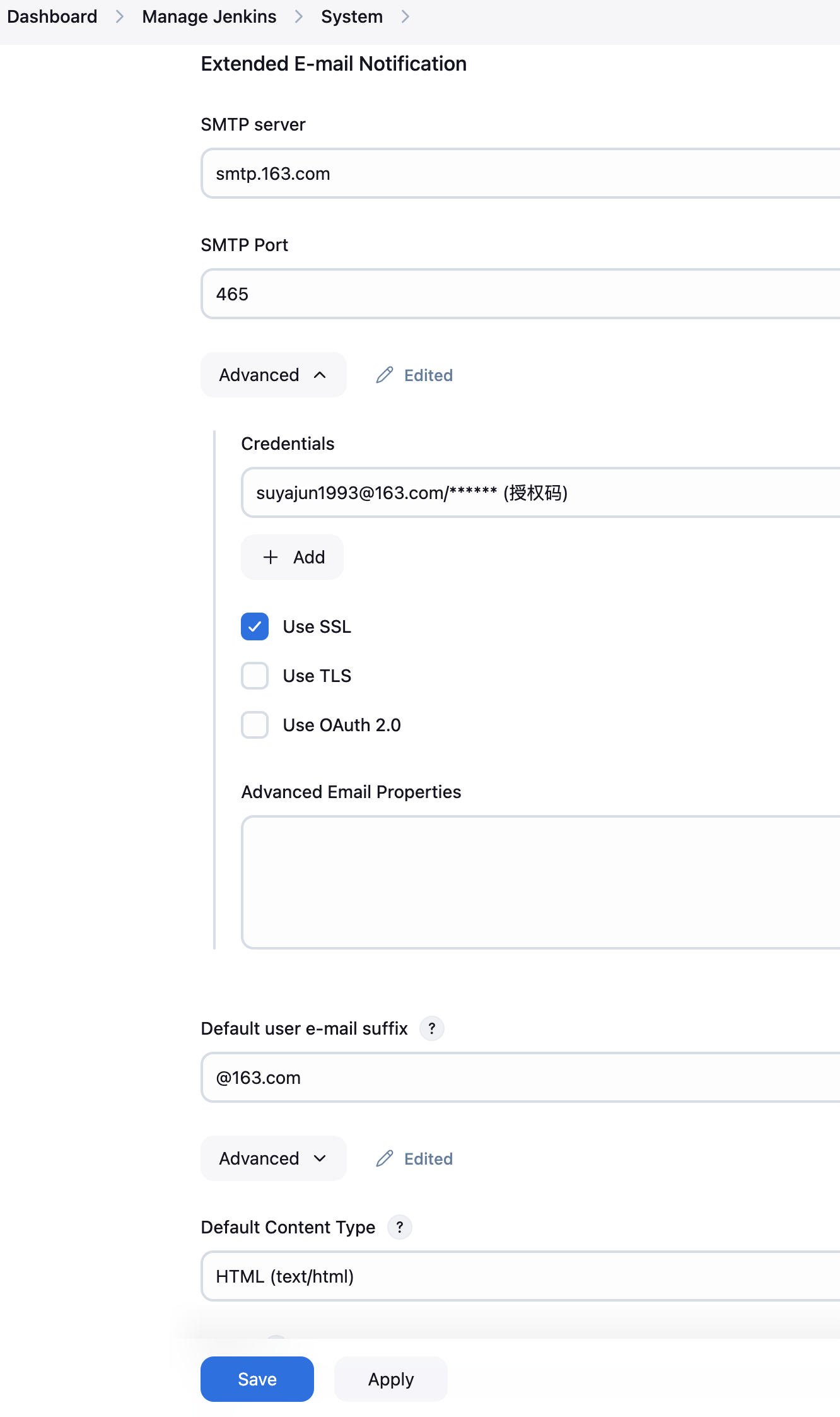

- 首先配置邮件通知：Manage Jenkins》System》Extended E-mail Notification，配置如下：
- SMTP server：SMTP 服务器的域名。这里使用的是163个人邮箱，163的SMTP服务器域名是smtp.163.com
- SMTP Port：SMTP服务器的端口号，通常是25（非加密）或465（加密），这里填写465端口。
- Credentials：选择登录SMTP服务器的凭据。单击Add按钮添加凭据，选择Username with password作为凭据类型，输入用户名和授权码，既邮箱账号和授权码，完成凭据的添加，然后选择该凭据
- Default user e-mail suffix：默认的发件邮箱后缀，这里输入@163.com
- Default Content Type：默认内容类型，可以是纯文本、HTML等，这里设置为HTML，以支持更丰富的邮件内容格式
邮件通知配置如下所示
![image]()
然后，在post部分添加发送邮件的步骤，配置如下：
post {
always {
echo "构建完成"
}
success {
echo "构建成功"
emailext {
subject: "构建成功: 项目 '${JOB_NAME} [${BUILD_NUMBER}]'",
body: """
<p>构建成功, 项目 '${JOB_NAME} [${BUILD_NUMBER}]'</p>
<p>构建代码分支: ${Branch}</p>
<p>构建程序时间: ${currentBuild.durationString} </p>
<p>详情信息查看控制台输出: <a href="${BUILD_URL}"> ${JOB_NAME} [${BUILD_NUMBER}]</a>
""",
to: "1092279986@qq.com,333@qq.com",
from: "baojingtongzhi@163.com"
}
}
failure {
echo "构建失败"
emailext {
subject: "构建失败: 项目 '${JOB_NAME} [${BUILD_NUMBER}]'",
body: """
<p>构建失败, 项目 '${JOB_NAME} [${BUILD_NUMBER}]'</p>
<p>构建代码分支: ${Branch}</p>
<p>构建程序时间: ${currentBuild.durationString} </p>
<p>详情信息查看控制台输出: <a href="${BUILD_URL}"> ${JOB_NAME} [${BUILD_NUMBER}]</a>
""",
to: "1092279986@qq.com,333@qq.com",
from: "baojingtongzhi@163.com"
}
}
}
- 在上述配置中，emailext步骤用于在Pipeline执行成功或失败时执行执行发送邮件通知。字段含义如下
- subject：定义邮件主机
- body：定义邮件正文，采用HTML格式
- to：指定收件人的邮箱，多个邮箱地址以逗号分隔
为了丰富邮件内容，在邮件中引用了多个Jenkins内置变量，以获取相关构建信息
7、验证与测试
- 为了提高代码的可维护性和灵活性，将Pipeline脚本中的可修改的数据设置为环境变量，并在environment块内定义该环境变量，如仓库地址、凭据ID等。
- 完整的Pipeline脚本如下
pipeline {
agent {
kubernetes {
yaml '''
apiVersion: v1
kind: Pod
spec:
containers:
- name: jnlp
image: uhub.service.ucloud.cn/librarys/jenkins/inbound-agent:latest-jdk21
args: ['\$(JENKINS_SECRET)', '\$(JENKINS_NAME)']
- name: kubectl
image: uhub.service.ucloud.cn/librarys/kubectl:1.28.4
command:
- cat
tty: true
securityContext:
runAsUser: 0
- name: maven
image: uhub.service.ucloud.cn/librarys/maven:3.2.3-jdk-8
command:
- cat
tty: true
- name: docker
image: uhub.service.ucloud.cn/librarys/docker:latest
command:
- cat
tty: true
volumeMounts:
- mountPath: /var/run/docker.sock
name: sock
- mountPath: /etc/docker/daemon.json
name: daemonfile
readOnly: true
volumes:
- name: sock
hostPath:
path: /var/run/docker.sock
- name: daemonfile
hostPath:
path: /etc/docker/daemon.json
type: File
'''
}
}
environment {
kubectl = '/opt/bitnami/kubectl/bin/kubectl'
gitlab_repo_url = 'http://192.168.31.189:88/root/java-web-demo.git'
gitlab_credentials_id = 'c8a6ec74-5c3e-4c4a-8793-a5dee2e35892'
harbor_registry = '192.168.31.189'
harbor_credentials_id = '75c69904-9dd8-4b4c-877a-45dc6145d2ba'
harbor_image = '${harbor_registry}/java-web-demo/java-web-demo'
k8s_kubeconfig_id = '5608b5a2-9ce8-4afc-9f97-7ad0a10a51ab'
mail_notification_reciplents = 'suyajun1993@163.com, suyajun.1993@qq.com'
}
parameters {
gitParameter branch: '', branchFilter: '.*', defaultValue: 'dev', description: '请选择构建的分支', name: 'Branch', quickFilterEnabled: false, selectedValue: 'NONE', sortMode: 'NONE', tagFilter: '*', type: 'GitParameterDefinition'
}
stages {
stage('拉取代码') {
steps {
checkout scmGit(branches: [[name: "${params.Branch}"]], extensions: [], userRemoteConfigs: [[credentialsId: "${gitlab_credentials_id}", url: "${gitlab_repo_url}"]])
}
}
stage('代码编译') {
steps {
container('maven') {
sh """
echo "nameserver 8.8.8.8\nnameserver 8.8.4.4" > /etc/resolv.conf && cat
# 配置阿里云maven仓库，提高依赖文件下载速度
sed -i "s#<mirrors>#<mirrors>\
<mirror>\
<id>aliyunmaven</id>\
<url>https://maven.aliyun.com/repository/public</url>\
<mirrorOf>*</mirrorOf>\
</mirror>#" /usr/share/maven/conf/settings.xml
mvn clean package
"""
}
}
}
stage('构建镜像') {
steps {
container('docker') {
withCredentials([usernamePassword(credentialsId: "${harbor_credentials_id}", passwordVariable: 'password', usernameVariable: 'username')]) {
sh """
# 使用构建编号作为镜像标签号
image=${harbor_image}:${BUILD_NUMBER}
# 根据当前目录中的Dockerfile文件构建镜像
docker build -t \${image} .
# 推送镜像之前登录Harbor仓库
docker login -u ${username} -p '${password}' ${harbor_registry}
# 推送镜像到Harbor镜像仓库
docker push \${image}
"""
}
}
}
}
stage('部署到k8s集群') {
steps {
container('kubectl') {
withCredentials([file(credentialsId: "${k8s_kubeconfig_id}", variable: 'KUBECONFIG')]) {
sh """
echo "睡着啦"
sed -i -r "s#(image: )(.*)#\\1${harbor_image}:${BUILD_NUMBER}#" k8s-deploy.yaml
${kubectl} apply -f k8s-deploy.yaml
sleep 3
${kubectl} get pod,service,ingress
"""
}
}
}
}
}
post {
always {
echo "构建完成"
}
success {
echo "构建成功"
emailext (
subject: "构建成功: 项目 '${JOB_NAME} [${BUILD_NUMBER}]'",
body: """
<p>构建成功, 项目 '${JOB_NAME} [${BUILD_NUMBER}]'</p>
<p>构建代码分支: ${Branch}</p>
<p>构建程序时间: ${currentBuild.durationString} </p>
<p>详情信息查看控制台输出: <a href="${BUILD_URL}">${JOB_NAME} [${BUILD_NUMBER}]</a>
""",
to: "${mail_notification_reciplents}",
from: "suyajun1993@163.com"
)
}
failure {
echo "构建失败"
emailext (
subject: "构建失败: 项目 '${JOB_NAME} [${BUILD_NUMBER}]'",
body: """
<p>构建失败, 项目 '${JOB_NAME} [${BUILD_NUMBER}]'</p>
<p>构建代码分支: ${Branch}</p>
<p>构建程序时间: ${currentBuild.durationString}</p>
<p>详情信息查看控制台输出: <a href="${BUILD_URL}">${JOB_NAME} [${BUILD_NUMBER}]</a>
""",
to: "${mail_notification_reciplents}",
from: "suyajun1993@163.com"
)
}
}
}
-
创建一个名为java-web-demo的Pipeline类型项目，将上述脚本放置到Pipeline脚本编辑框中，然后单击项目的Build now按钮触发构建。同时，在项目中可以实时查看每个阶段的执行结果和耗时，步骤视图如下所示
![image]()
-

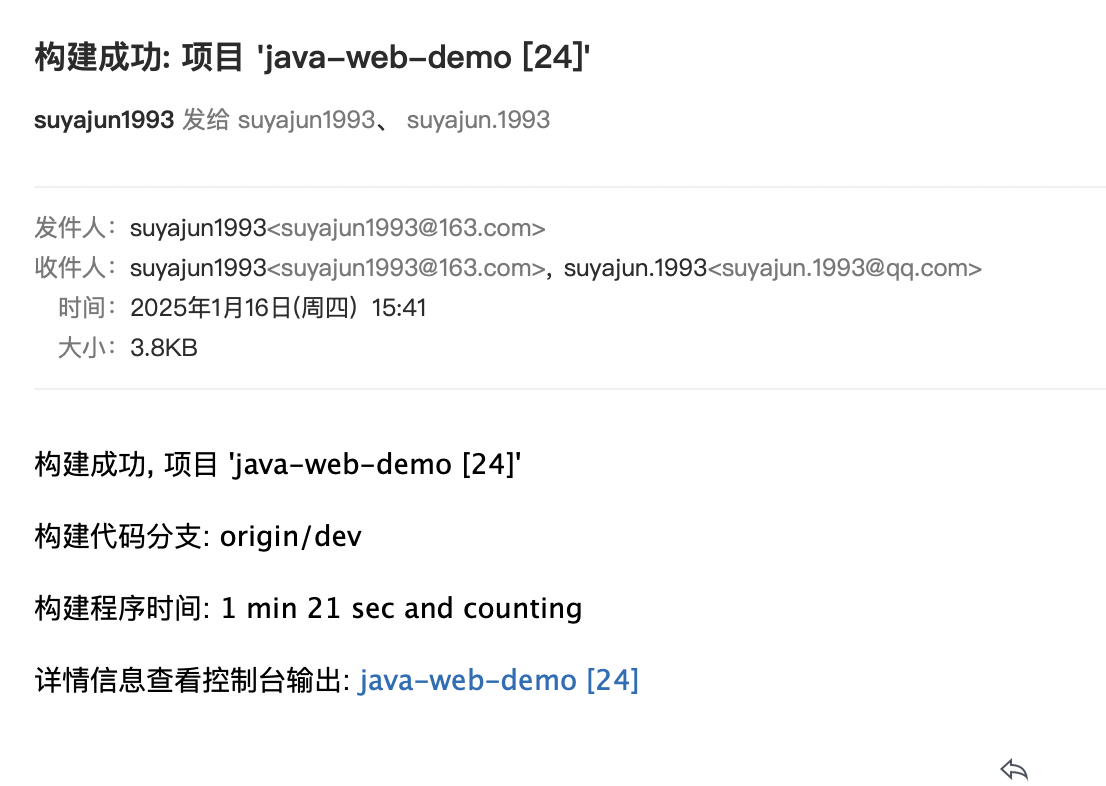

最后会发送邮件通知，邮件内容如下
![image]()
8、问题处理
8.1 镜像拉取失败
8.1.1 问题详情
- 有的时候会遇到很奇怪的问题。比如我们通过jenkins发布代码的时候，发现发布成功后，有的pod会提示拉取镜像失败，如下所示
[root@h-k8s-master-181 ~]# kubectl get pod -A -o wide|grep java
default java-web-demo-77995b987c-l57qw 0/1 ImagePullBackOff 0 2m48s 10.244.102.36 h-k8s-node02-183 <none> <none>
[root@h-k8s-master-181 ~]# kubectl describe pod java-web-demo-77995b987c-l57qw
......
QoS Class: BestEffort
Node-Selectors: <none>
Tolerations: node.kubernetes.io/not-ready:NoExecute op=Exists for 300s
node.kubernetes.io/unreachable:NoExecute op=Exists for 300s
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Scheduled 5m44s default-scheduler Successfully assigned default/java-web-demo-77995b987c-l57qw to h-k8s-node02-183
Warning Failed 4m25s (x6 over 5m44s) kubelet Error: ImagePullBackOff
Normal Pulling 4m10s (x4 over 5m44s) kubelet Pulling image "192.168.31.189/java-web-demo/java-web-demo:17"
Warning Failed 4m10s (x4 over 5m44s) kubelet Failed to pull image "192.168.31.189/java-web-demo/java-web-demo:17": Error response from daemon: unauthorized: unauthorized to access repository: java-web-demo/java-web-demo, action: pull: unauthorized to access repository: java-web-demo/java-web-demo, action: pull
- 但是我们到对应的node节点上docker pull 192.168.31.189/java-web-demo/java-web-demo:17是没问题的。
8.1.2 解决方法
- 我们需要到kubernetes Master节点上生成秘钥Secret并在pod中使用
1、生成秘钥Secret
kubectl create secret docker-registry harborsecret \
--docker-server=192.168.31.189 \
--docker-username=admin \
--docker-password=YOUR_UHUB_PASSWORD
镜像仓库中关于账号与密码的信息是配置在Kuernetes中的Secret资源中，可以创建一个docker-registry类型的Secret保存账号密码；使用以下命令创建Secret，注意将其中的大写字母值替换为你自己的信息；
harborsecret：Secret资源名称，改为自己定义名称；这里以harborsecret为例
192.168.31.189 是自己搭建的仓库，请调整为自己的仓库域名；
admin：镜像仓库登陆账号
YOUR_UHUB_PASSWORD：镜像仓库登陆账号对应的密码
2、查看生成的秘钥信息
[root@h-k8s-master-181 ~]# kubectl get secret
NAME TYPE DATA AGE
harborsecret kubernetes.io/dockerconfigjson 1 57m
3、在Pod中使用
[root@h-cicd-189 java-web-demo]# cat k8s-deploy.yaml
apiVersion: apps/v1
kind: Deployment
...
spec:
containers:
- name: web
image: 172.16.99.82/java-web-demo/web:1
imagePullSecrets:
- name: harborsecret
参考文档
https://docs.ucloud.cn/uk8s/dockerhub/using_uhub_in_uk8s
浙公网安备 33010602011771号
