libero ProASIC3 A3P250 JTAG-DirectC 源码分析三 dp_program_from

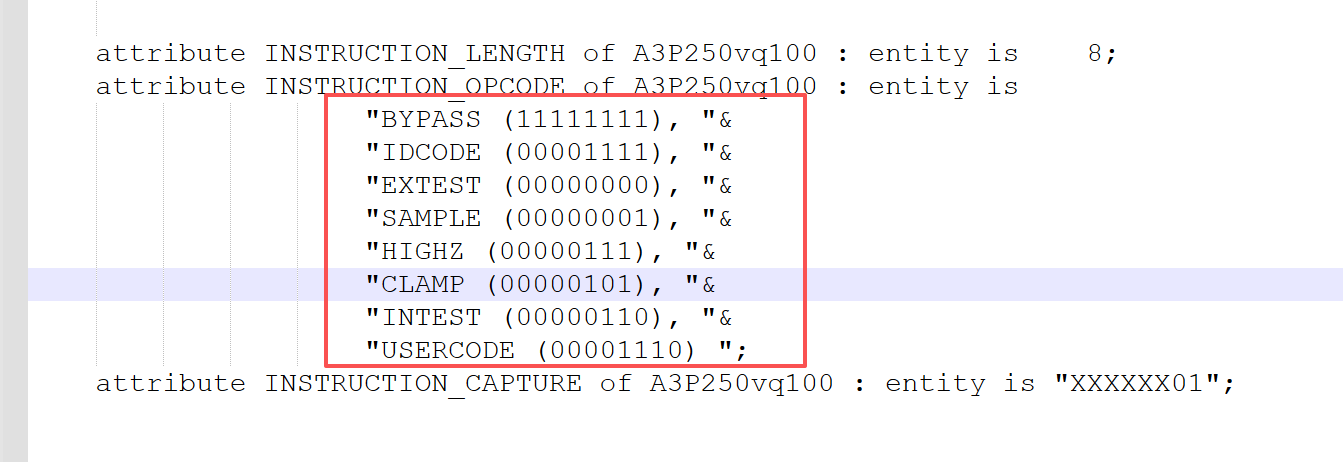

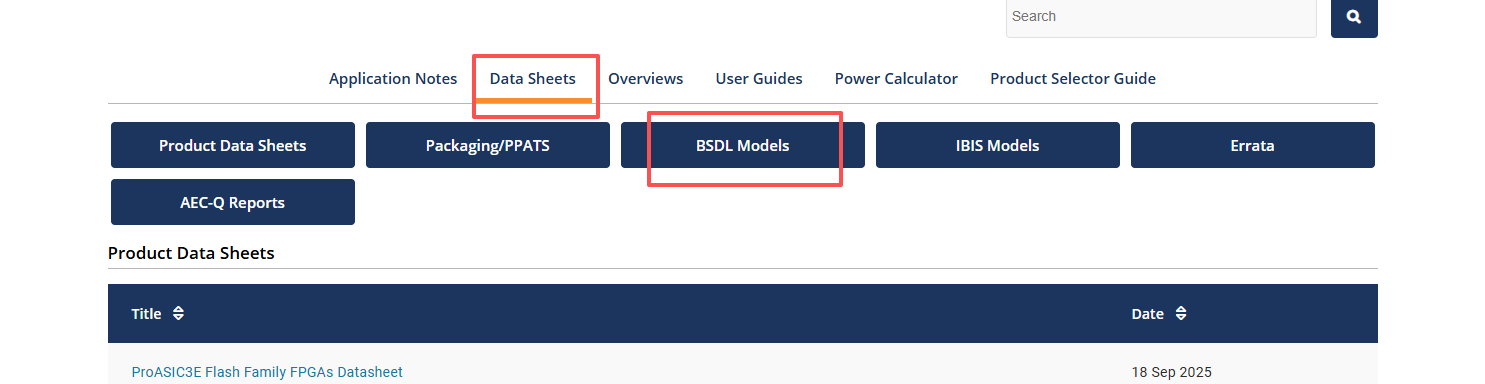

这里有个小发现， 通过 JTAG 接口 控制 A3P250 ，读取 idcode ,usercode 等等 指令 ，存在 BSDL 文件中 ；
但是 我没有找到 编程 相关指令 ！
只能 在 JTAG C代码 中 找到， 实现文档说明 JTAG-DirectC v2022.1 User Guide , 源码下载 DirectC | Microchip Technology
/* General opcodes */
#define ISC_NOOP 0x84u
#define DESELECT_ALL_TILES 0xC0u
/* Erase opcodes */
#define ISC_ERASE 0x85u
/* UROW opcodes */
#define ISC_PROGRAM_UROW 0xA7u
#define ISC_READ_UROW 0xA8u
#define ISC_PROGRAM_RLOCK 0x8Cu
#define HIGHZ 0x07u
#define BYPASS 0xFFu
#define LDVPROP 0xB4u
/* Factory row opcodes */
#define FACTORY_ADDRESS_SHIFT 0xF9u
#define READ_FACTORY 0xBFu
#define ISC_PROGRAM 0x83u
#define ISC_VERIFY0 0x8Du
#define ISC_VERIFY1 0x8Eu
#define ISC_INCREMENT 0x87u
#define ISC_DATA_SHIFT 0x89u
#define ISC_ADDRESS_SHIFT 0xA9u
1、 好长的代码 函数 void dp_program_action(void)；
CORE_ENCRYPT ：固件加密编程， 暂时不加密， 因此 这个暂时不关注！
CORE_SUPPORT： 我认为是 FPGA 主程序编程！
FROM_SUPPORT：FLASH ROM 编程， A3P250 支持 1Kbits 的 FLASH ROM！暂时 没有用到！
NVM_SUPPORT: A3P250 不支持 NVM ， smartfusion2 支持 NVM 存储， 给 cortex-m3 内核 用的！
下面分析 CORE_SUPPORT 部分代码 ：
第一步： 调用 dp_erase(); 函数进行 擦除 ！
第二步：dp_program_array（） 函数 执行 编程！ 因为 A3P250 rows = 2300, 因此 循环 2300次！
第三步： dp_reset_address 复位 地址， 指令是 ISC_INCREMENT = 0x87
第四步： 这里有个循环 ， device_rows 因为 是 A3P250 ， device_rows 初始化为 2300 ， 烧录文件 header 的 Mapped rows = 0x08FC = 2300!
第五步：dp_load_row_data 加载数据，先发 指令 ISC_DATA_SHIFT = 0x89，
第六步 dp_exe_program 编程，
第七步，判断是否发生错误，出错，则种植编程，并报告编程错误码！
第八步 地址递增 ，调用函数 dp_increment_address
void dp_load_row_data(void) 函数 解析
外循环 是 4次，因为 device_SD = 4， 内循环 8次，
datastream_ID = 5 ; 这里指 数据块 5， 数据块5 是 FPGA 核心配置数据，A3P250 共计 2300行， 每行应该是104字节， 分成4个 SD 每个SD 26字节！
ARRAY_ROW_LENGTH = 26 ; 单位 是 字节
DataIndex = 0；每次 递增 26
带入函数
dp_get_and_DRSCAN_in(5, 26, 0);
dp_get_and_shift_in( 5, 26, 0 )；
