libero ProASIC3 A3P250 按键复位 逻辑分析仪 抓取
电路原理图：
按下复位按键，拉低时间 250ms , 最后有抖动！
抖动时长 637 us

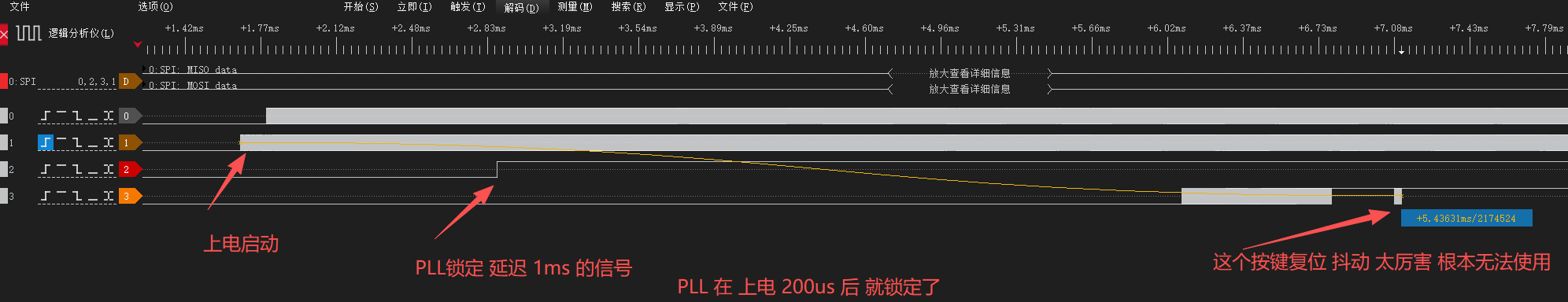

上电复位按键的抖动情况：通道0 有源晶振信号， 通道1 PLL 输出时钟信号，最早输出， 通道3 PLL锁定信号 延迟 1ms的信号（用了 计时器，延迟1ms） 通道4 是 上面 按键复位的抖动！
普通按键：
普通按键检测： 比较干净 没有抖动 ， 复位电路是 有电容的，因此是个缓坡 上升 ！在 逻辑分析仪 可能就抖动比较厉害！
电路原理图：
按下复位按键，拉低时间 250ms , 最后有抖动！
抖动时长 637 us
上电复位按键的抖动情况：通道0 有源晶振信号， 通道1 PLL 输出时钟信号，最早输出， 通道3 PLL锁定信号 延迟 1ms的信号（用了 计时器，延迟1ms） 通道4 是 上面 按键复位的抖动！
普通按键：
普通按键检测： 比较干净 没有抖动 ， 复位电路是 有电容的，因此是个缓坡 上升 ！在 逻辑分析仪 可能就抖动比较厉害！
