GNU Radio (二) 2FSK 信号接收 pluto



 Simulation example: FSK - GNU Radio

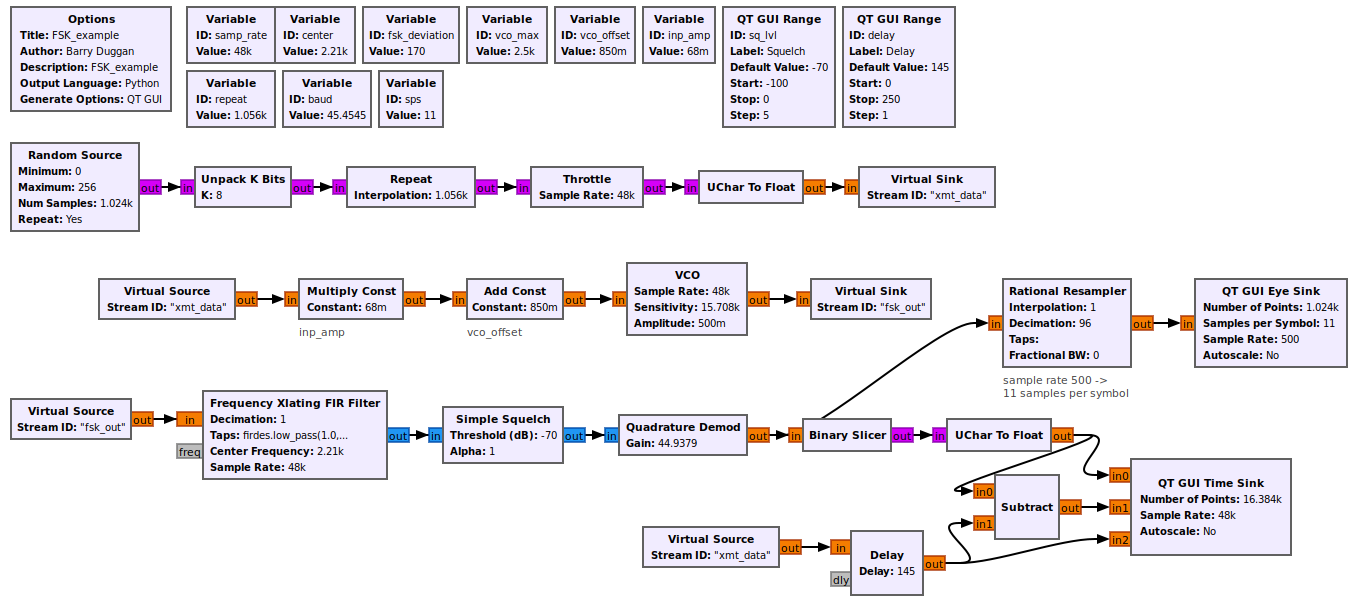

 接收 经过的 模块 ：



Frequency Xlating FIR Filter

　　频率转换有限脉冲响应滤波器模块对信号执行频率转换，同时通过抽取 FIR 滤波器对信号进行下采样。

Simple Squelch

　　基于平均信号功率和阈值（以dB为单位）的简单静噪模块。

Quadrature Demod

　　Quadrature Demod 模块执行频率解调。

Binary Slicer

　　二进制切片器

UChar To Float

　　字符转浮点输出

Subtract

　　两个通道 ，用于 比对  发射的数据 和接收 的数据 做减法运算， 如果 都是 0 ， 说明解调 成功；
