GNU Radio (二) 2FSK 信号 发送 pluto



一、官方 demo

Simulation example: FSK - GNU Radio

2FSK  GNU Radio 调制方式

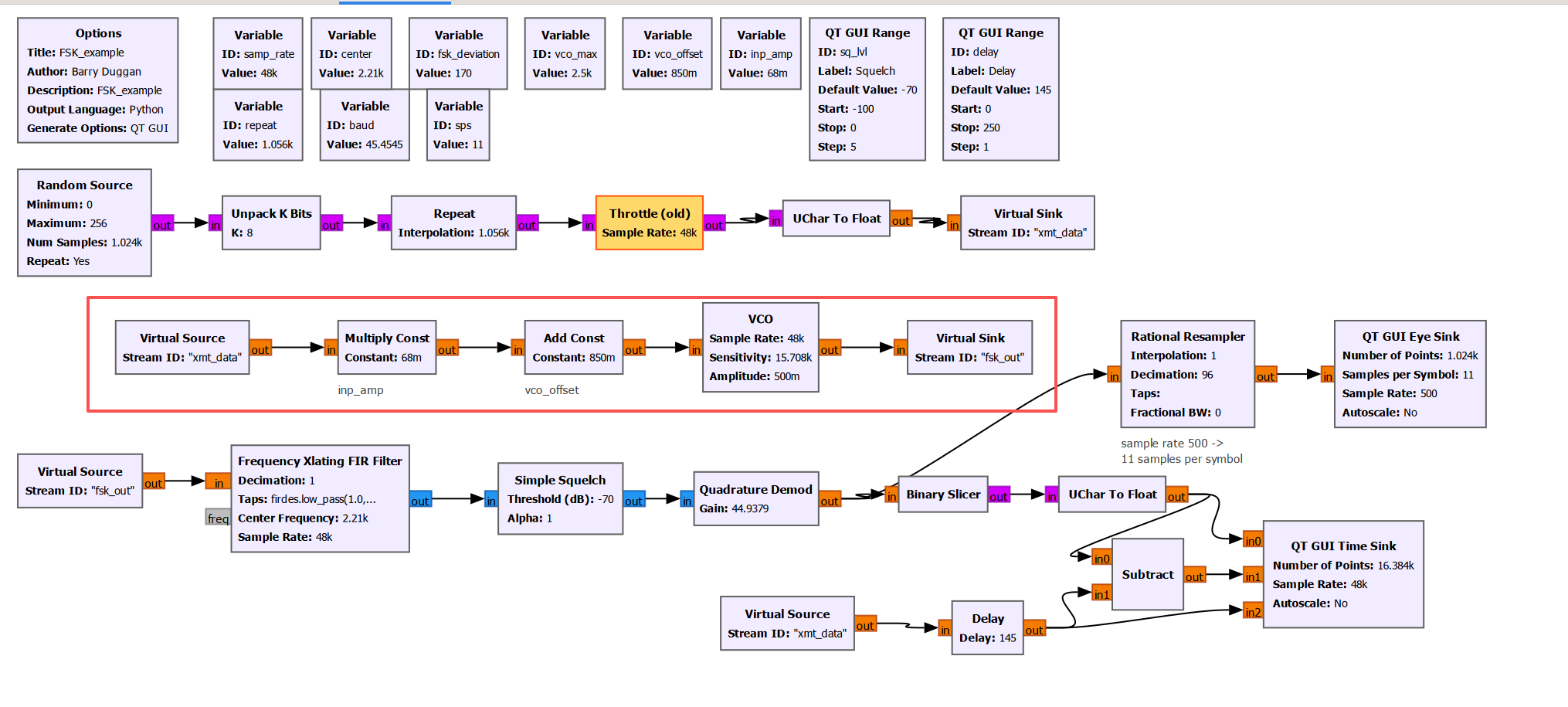

这里 大概 流程 中文解释 ：



1、 Random Source ： 产生 1024个 随机数 ，单位是 字节

2、Unpack K Bits：将 字节 转换成  bit ，  1024*8 = 8192 个 bit

3、Repeat： 重复模块， 将  8192个 bit  重复 1056次 ， 重复次数 =  采样率 / 符号速率 ；

4、Throttle: 流量  控制输出，  按照  采样率 的 速度输出；

5、Uchar to Float ,  字面意思 ， bit 转换成 浮点类型 ， 比如 0 转换为  0.00000，  1 转换为  1.00000

6、Virtual Sink ：  意思 就是 虚拟水池， 类似  Linux 中 的 管道， 就是传输数据 用的 ；数据输入端口；

7、Virtual Sink： 虚拟水池，  数据输出端口 ， 与 Virtual Sink 成对 使用；

8、Multiply Const：输出 = 输入 * 常量 ；  可以 用来改变 幅度；

9、Add Const:  输出[m] = 输入[m] + 常量向量， 可以用来改变相位 ；

10、VCO :压控振荡器。根据输入的幅度产生频率的正弦曲线 ;

11、 调制信号 输出到 一个  Virtual Sink 模块里；



Repeat 模块的参数说明 ：采样率 ， 符号速率；

他们之间的关系是  ：  重复次数=  采样率/ 符号速率；

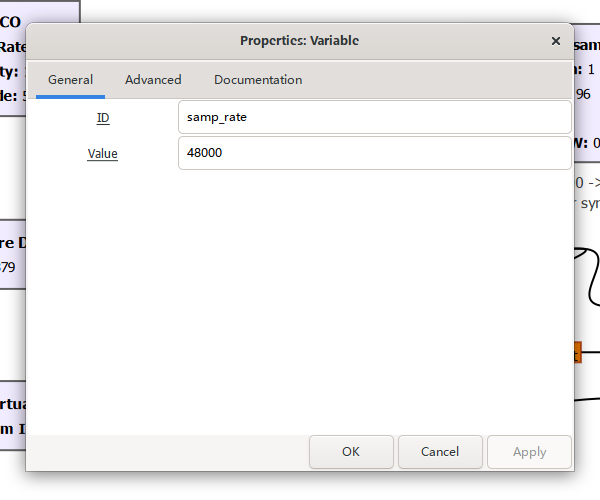

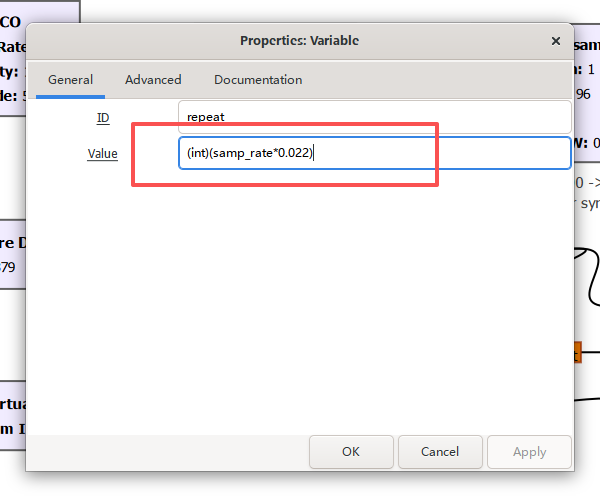

 例子中的 采样率 是 48000 ， 重复次数 是 48000*0.022  = 1056；   则 符号速率 是 45.454545454545；



Multiply Const 的参数说明 ：参数是一个 变量 ID   是  inp_amp  = ((center+(fsk_deviation/2))/vco_max)-vco_offset；



Add Const 的参数说明 ：参数 是一个 ID vco_offset = (center-(fsk_deviation/2))/vco_max

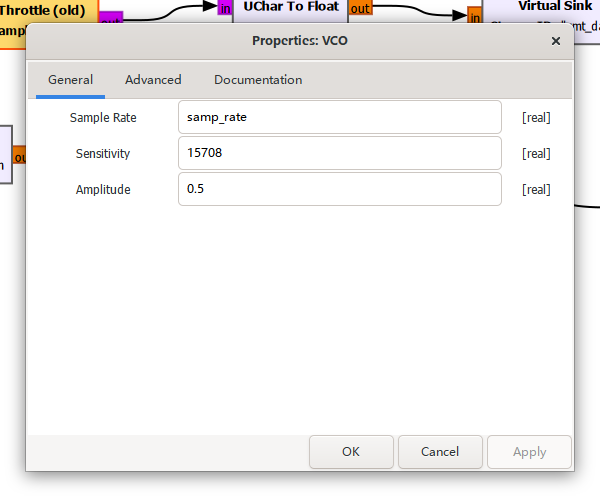

VCO 的参数说明 ：

Sample Rate  采样率

sampling rate (Hz)

Sensitivity  敏感性

units are radians/sec/(input unit)  单位为弧度/秒/（输入单位）

Amplitude  波幅

output amplitude 输出幅度







这三个模块 对 bit 脉冲信号（8192 个 随机 0101010 bit ）调制成   2FSK  信号输出；

这三个  模块的 参数 对波形的 影响 ， 是怎么影响 频率的 ， 怎么影响 相位的；  还没有搞清楚！

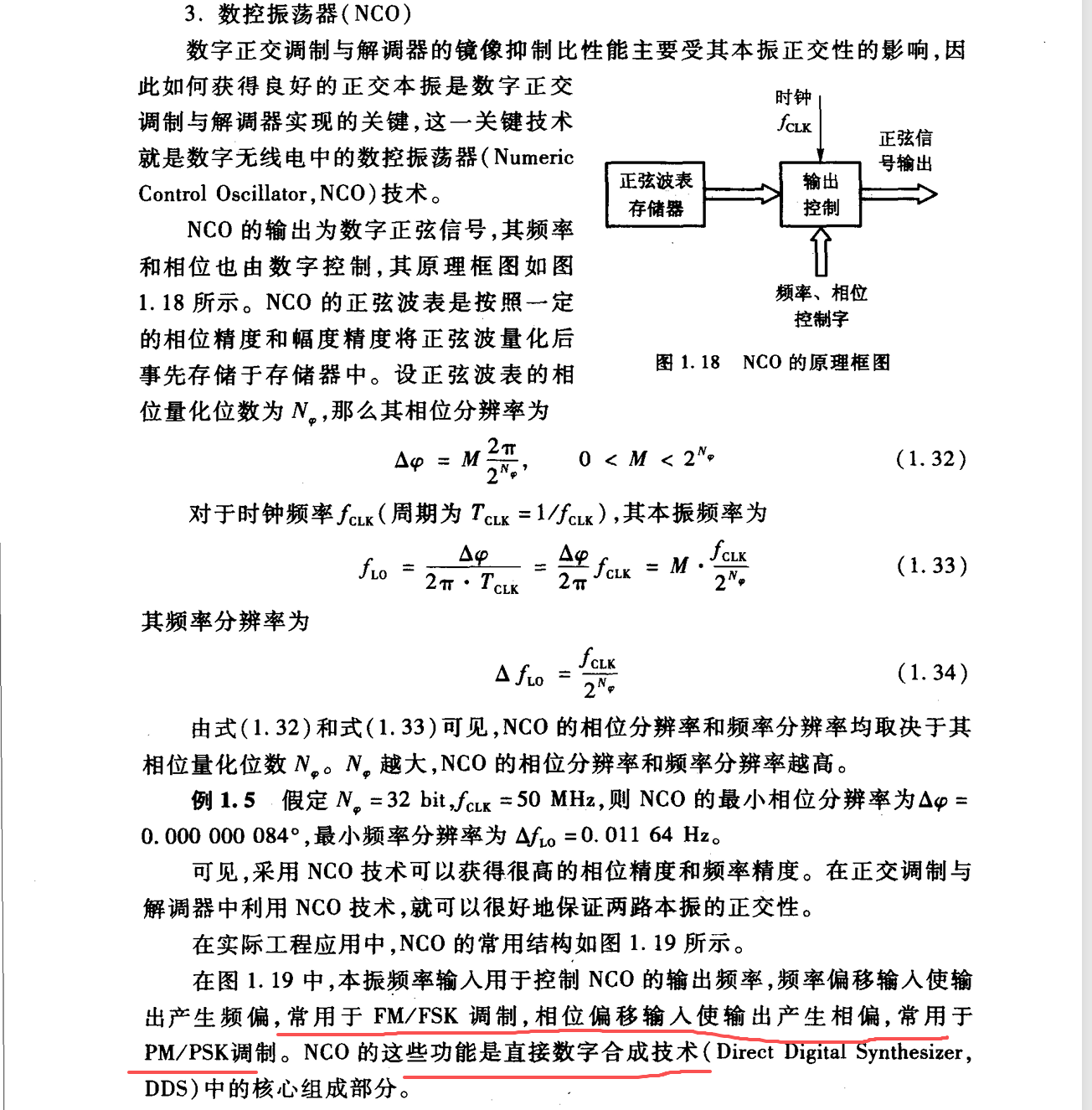

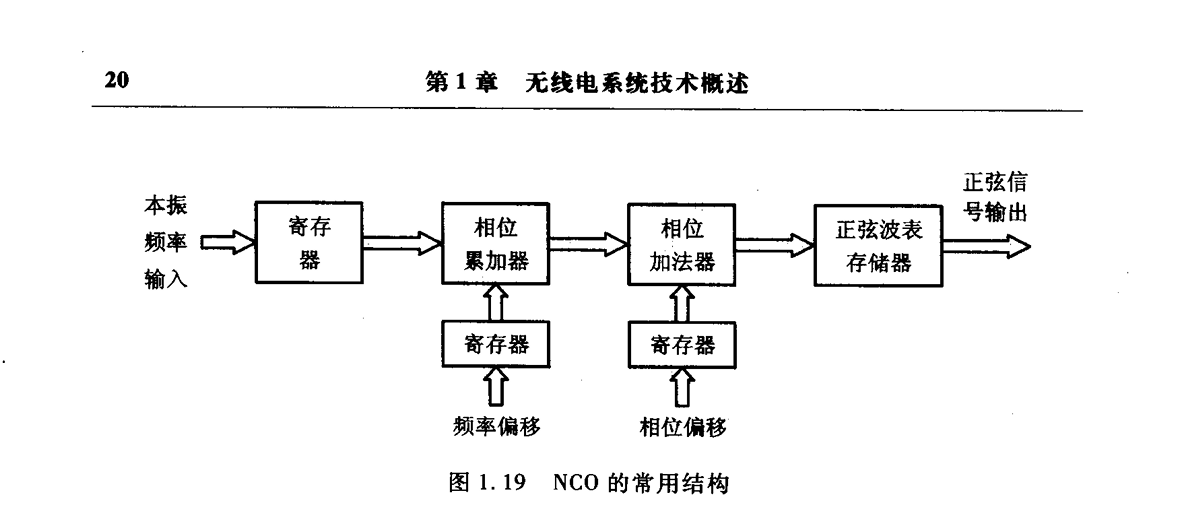

下面内容 来自， 《软件无线电 技术基础》 陈祝明











询问 deepseek ;



GNU Radio 的 VCO 模块本质上通过数字相位累加实现频率控制，与 NCO 的核心逻辑一致（区别在于 NCO 的频率控制字通常是固定的，而 VCO 的 “频率控制字” 由输入信号实时动态调整）。具体步骤如下：
