zedboard + AD-FMCOMMS3-EBZ AD9361 （七） matlab QPSK 收发 资料收集





matlab 什么是软件无线电？

什么是软件无线电 (SDR)？ - MATLAB & Simulink



ADI 软件无线电 for 工程师 一本书

Software-Defined Radio for Engineers | Analog Devices



matlab 软件无线电教程  一本书 80MB PDF,  还有 例子 1.5GB， 使用的设备 不是 AD9361  二是   RTL-SDR 相关设备 ， 例子还是可以参考 的

Software-Defined Radio Using MATLAB, Simulink, and the RTL-SDR - MATLAB & Simulink



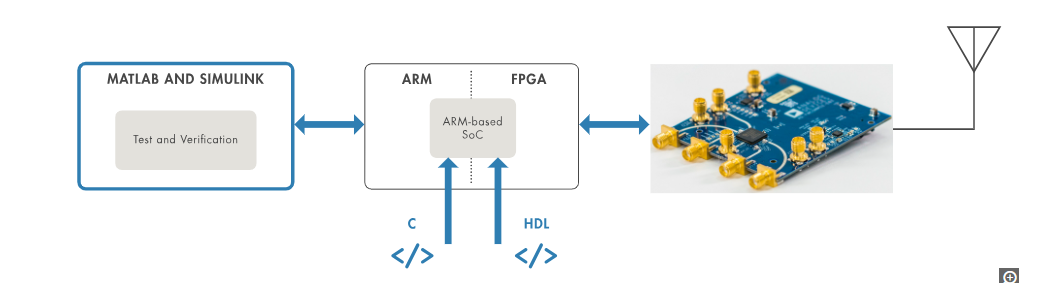

ZYNQ+9361 例程地址

AMD FPGA and SoC Devices — Examples



communications toolbox 相关信息

Communications Toolbox 产品信息 - MATLAB

例子非常多

Communications Toolbox — 示例



本笔记参考文档

Simulink中的QPSK发射器和接收器

中文讲解视频：

快速入门：使用MATLAB和Simulink进行软件无线电（SDR）设计 - MATLAB & Simulink



该模型展示了使用 Simulink® 实现 QPSK 发射器和接收器。该接收器解决了无线通信中的实际问题，例如载波频率和相位偏移、时序漂移和帧同步。接收器解调接收到的符号，并将简单的消息输出到诊断查看器。有关同一系统的 MATLAB® 实现，请参阅 QPSK 发射器和接收器。



该示例模型在复杂基带下执行所有处理，以处理静态频率偏移、时序漂移和高斯噪声。

为了应对上述损伤，本例提供了一种实用数字接收机的参考设计，包括基于相关性的粗频补偿、基于PLL的精细频率补偿、基于PLL的符号时序恢复、帧同步和相位模糊度分辨率。

该示例展示了 Communications Toolbox™ 中的几个库块，这些库块在接收方处理中实现同步算法。



发射机

• 位生成 - 为每一帧生成位

• QPSK 调制器 - 将位调制为 QPSK 符号

• Raised Cosine Transmit Filter - 使用 0.5 的滚降因子，并将 QPSK 符号上采样 2

渠道

• 具有频率偏移和可变时间延迟的AWGN通道 - 将频率偏移、时序漂移和加法高斯白噪声应用于信号

接收器

• 升高余弦接收滤波器 - 使用 0.5 的滚降因子

• 粗频补偿 - 估计接收信号的近似频率偏移并对其进行校正

• 符号同步器 - 根据恢复的定时选通对输入信号进行重新采样，以便在最佳采样时刻做出符号决策

• 载波同步器 - 补偿残余频率偏移和相位偏移

• 帧同步器 - 在已知帧标头处对齐帧边界

• 数据解码 - 解决载波同步器引起的相位模糊性，解调信号，解码文本消息
