PolarFire Soc GPIO led 点亮

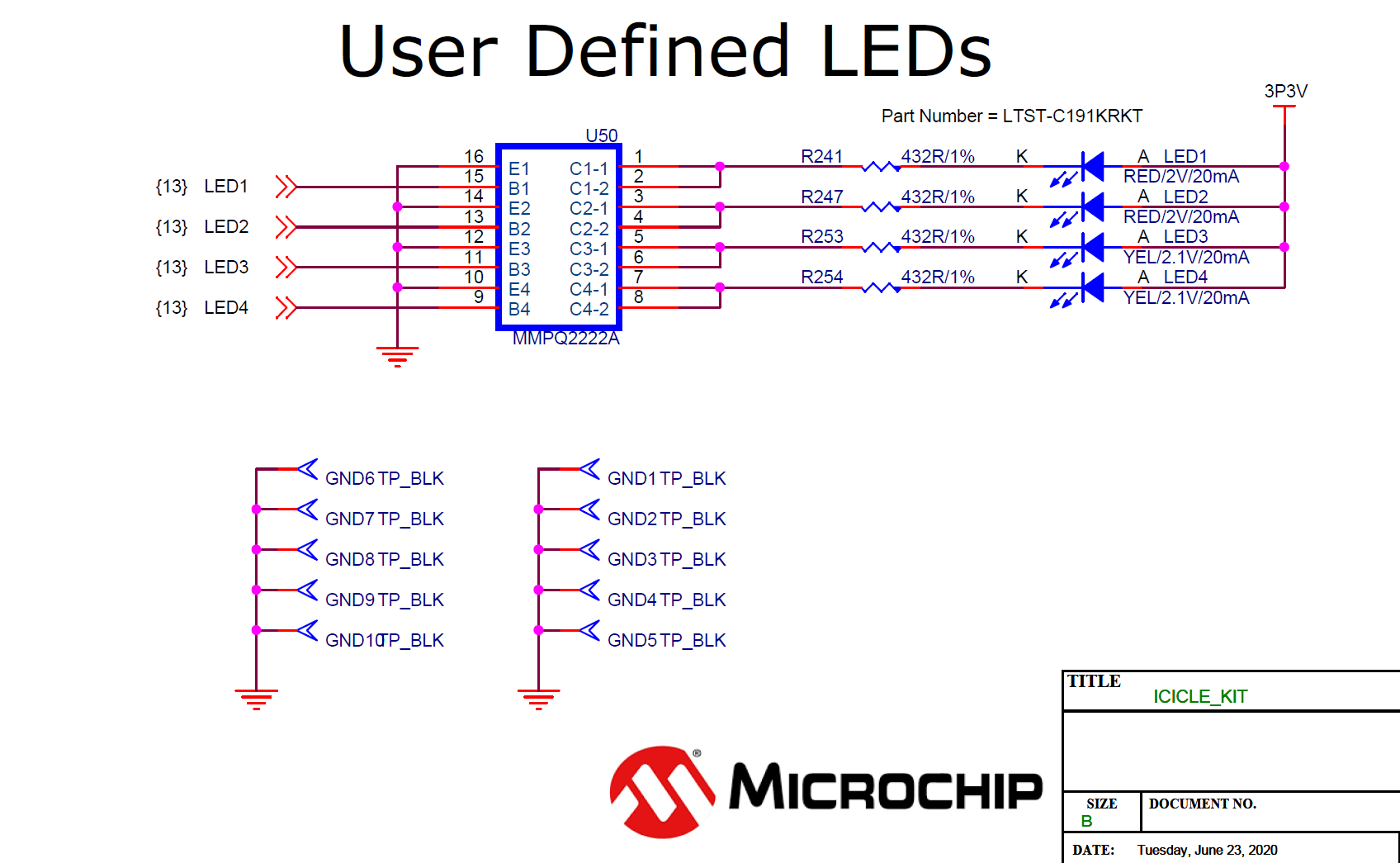

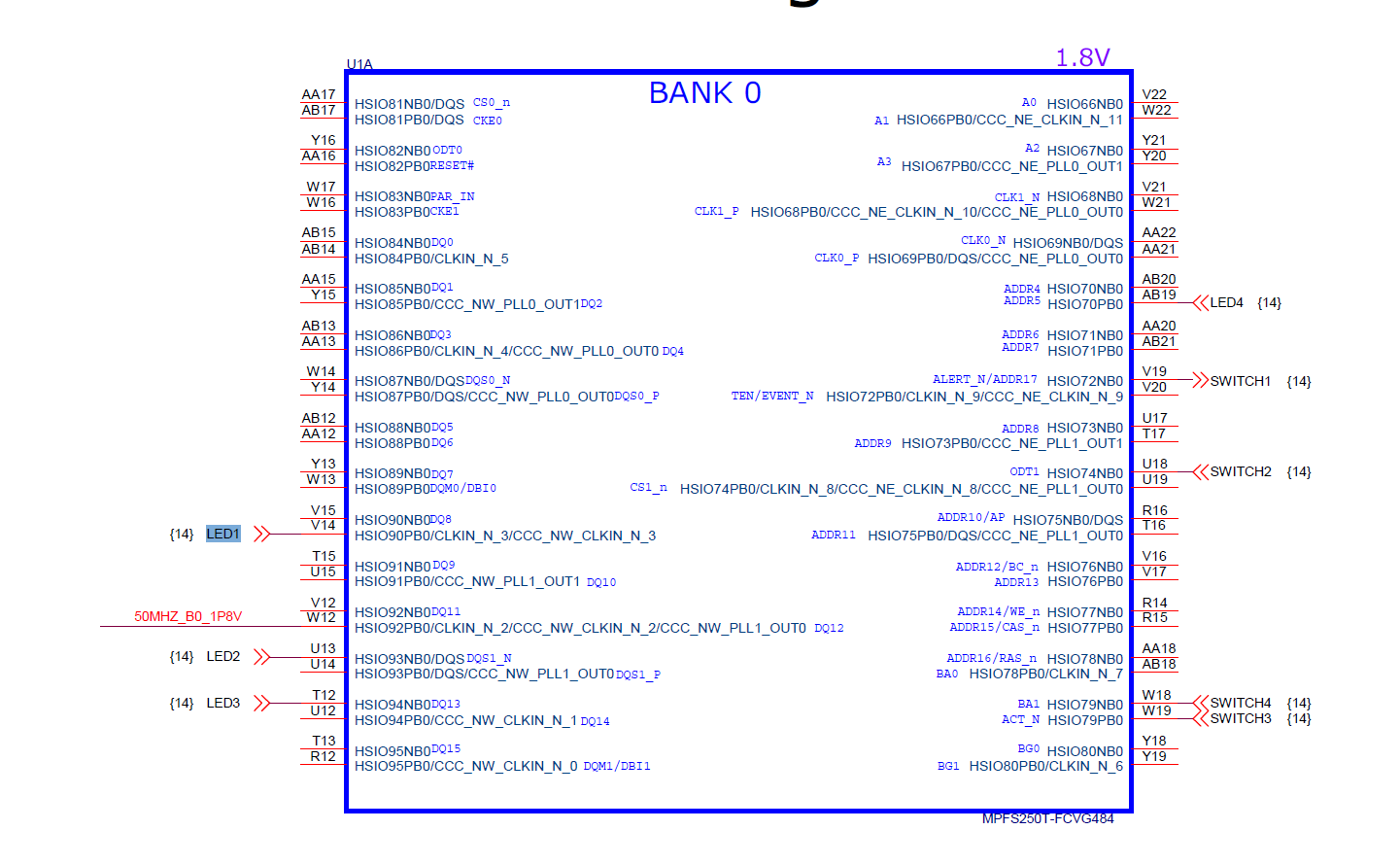

1、先看原理图

　　

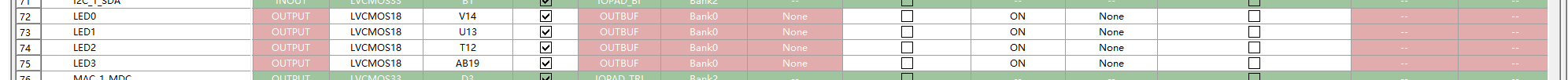

libero 引脚约束

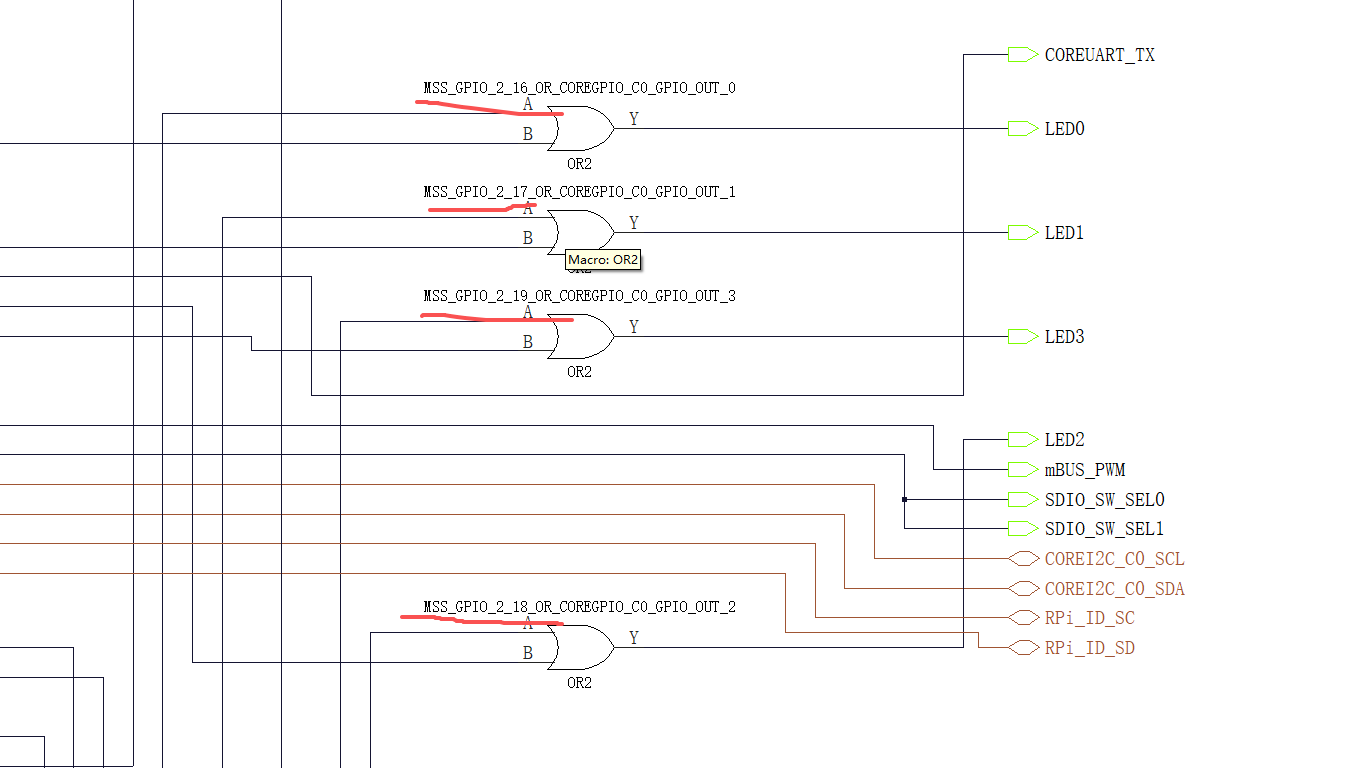

MSS 端 的 引脚  怎么 和 上面 LED 引脚连接 ，看 smart design， 这里看出 LED 还可以 FPGA 控制；

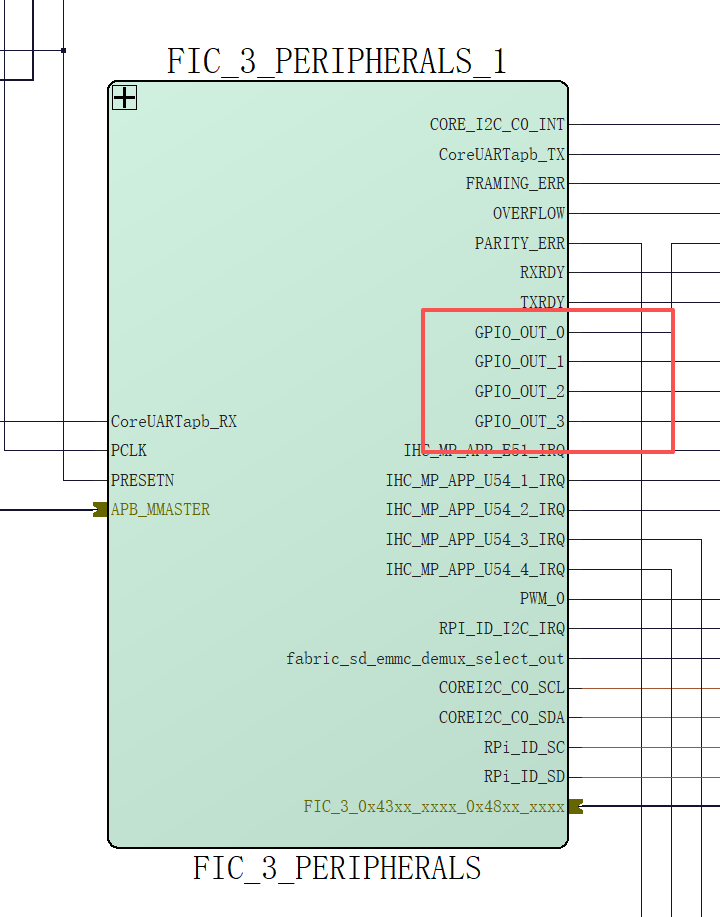

 FPGA 也可以控制LED



二 、 确定了 ， MSS GPIO 2  16\17\18\19 可以控制 这 4个 LED 灯





    MSS_GPIO_init(GPIO2_LO);

    MSS_GPIO_config(GPIO2_LO, MSS_GPIO_16, MSS_GPIO_OUTPUT_MODE);

    MSS_GPIO_config(GPIO2_LO, MSS_GPIO_17, MSS_GPIO_OUTPUT_MODE);

    MSS_GPIO_config(GPIO2_LO, MSS_GPIO_18, MSS_GPIO_OUTPUT_MODE);

    MSS_GPIO_config(GPIO2_LO, MSS_GPIO_19, MSS_GPIO_OUTPUT_MODE);



// 点亮 LED

MSS_GPIO_set_output(GPIO2_LO, MSS_GPIO_16, 1);

MSS_GPIO_set_output(GPIO2_LO, MSS_GPIO_17, 1);

MSS_GPIO_set_output(GPIO2_LO, MSS_GPIO_18, 1);

MSS_GPIO_set_output(GPIO2_LO, MSS_GPIO_19, 1);



测试结果 ：

没有点亮！尴尬



打开 GPIO2 的时钟 ，即可点亮；

　　// 注意 第二个形参是 hart id  ,我 用的 U54-1 因此是1

    (void) mss_config_clk_rst(MSS_PERIPH_GPIO2, (uint8_t) 1, PERIPHERAL_ON);



LED 点亮！
