PolarFire® SoC 固件在线升级（IAP）方案设计

1、文档参考

　　PolarFire FPGA and PolarFire SoC FPGA Programming User Guide

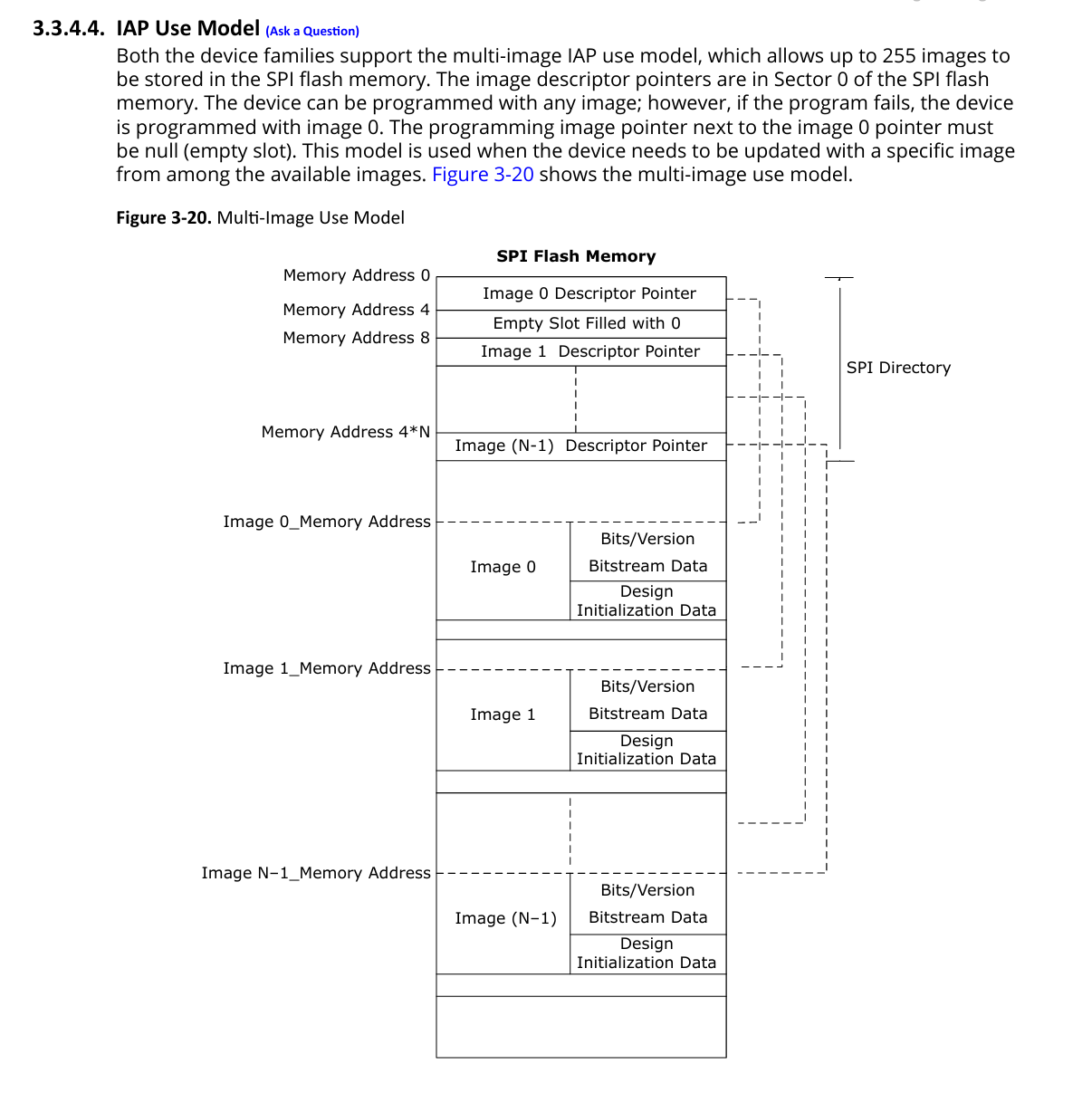

　　支持 存储  255个 固件 在 SPI FLASH 里；



　　

2、IAP 升级流程



　　2.1 综合，布线，生成 bitstream( 可以包含 eNVM和sNVM) 文件

　　　　PolarFire FPGA and PolarFire SoC FPGA Programming User Guide  第一章节

　　2.2 生成 spi 编程文件

　　　　AN4660: PolarFire FPGA Auto Update and In-Application Programming Application Note (Ealier AC466) 2.8 章节

　　2.3 将 xx.spi 文件 写入到 SC-SPI FLASH 中

　　　　PolarFire FPGA and PolarFire SoC FPGA Programming User Guide

　　　　　　第10章节， 有很多方法 将固件写入 SC-SPI FLASH

　　　　　　我准备用：10.3.3. Programming the SPI Flash Using MSS

　　　　　　PolarFire® SoC Programming the SPI Flash Using MSS - 所长 - 博客园

　　2.4 调用 IAP Image Authentication Service 验证 写入的 固件是否正确

　　　　PolarFire Family System Services User Guide 5.2章节

　　2.5 调用 In-Application Programming (IAP) Service ，读取 SC FLASH 的 固件 自动升级 Fabrica

　　　　PolarFire Family System Services User Guide 7.2章节



• If IAP is successful, the device is automatically restarted to initialize the new design.

• If IAP fails, the IAP recovery procedure attempts to program the device with image 0.

如果 IAP 成功， 设备会自动重启，执行新的 程序；

如果 IAP 失败，尝试 从 IMAGE 0 恢复！

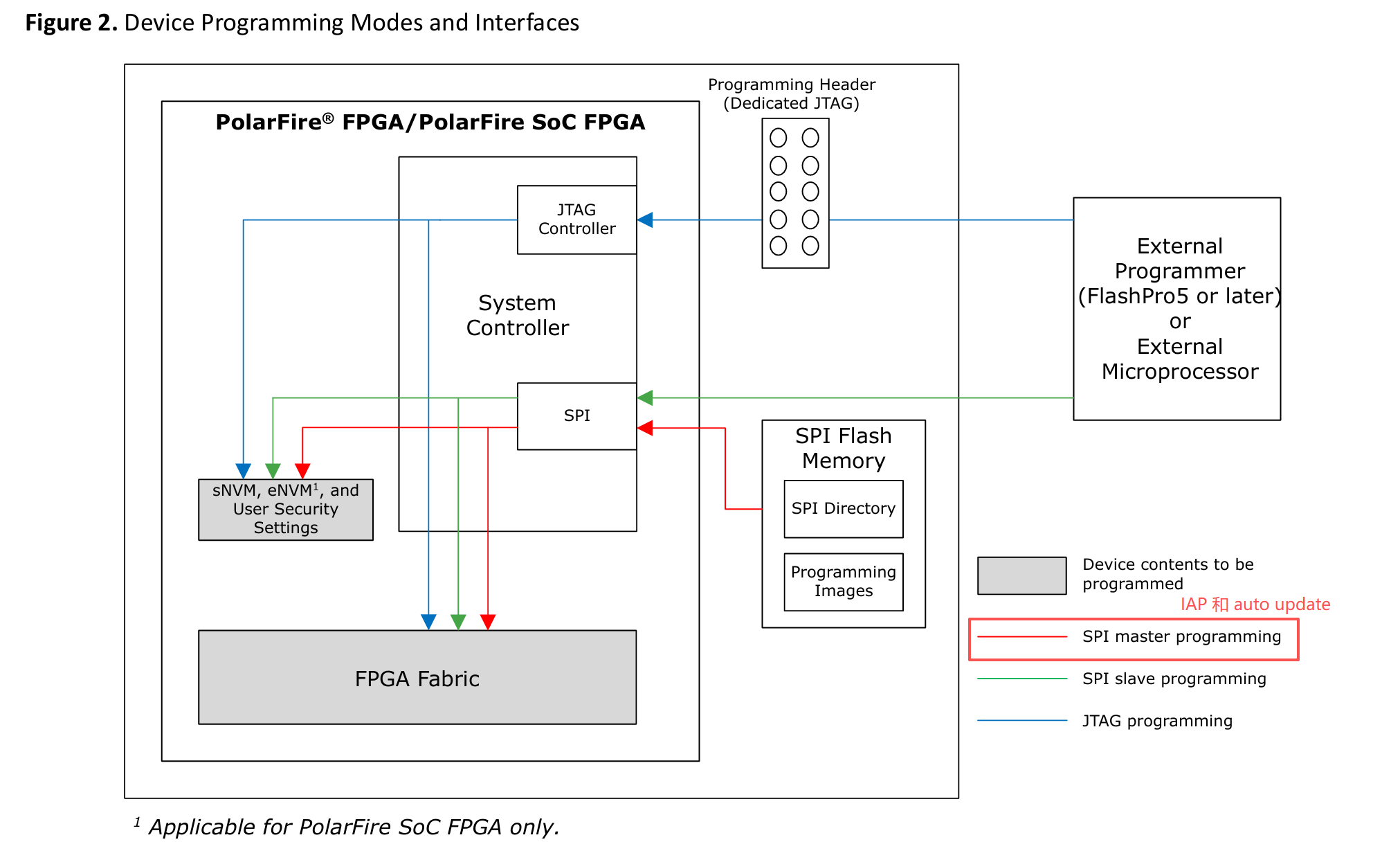

3、数据框图

 　

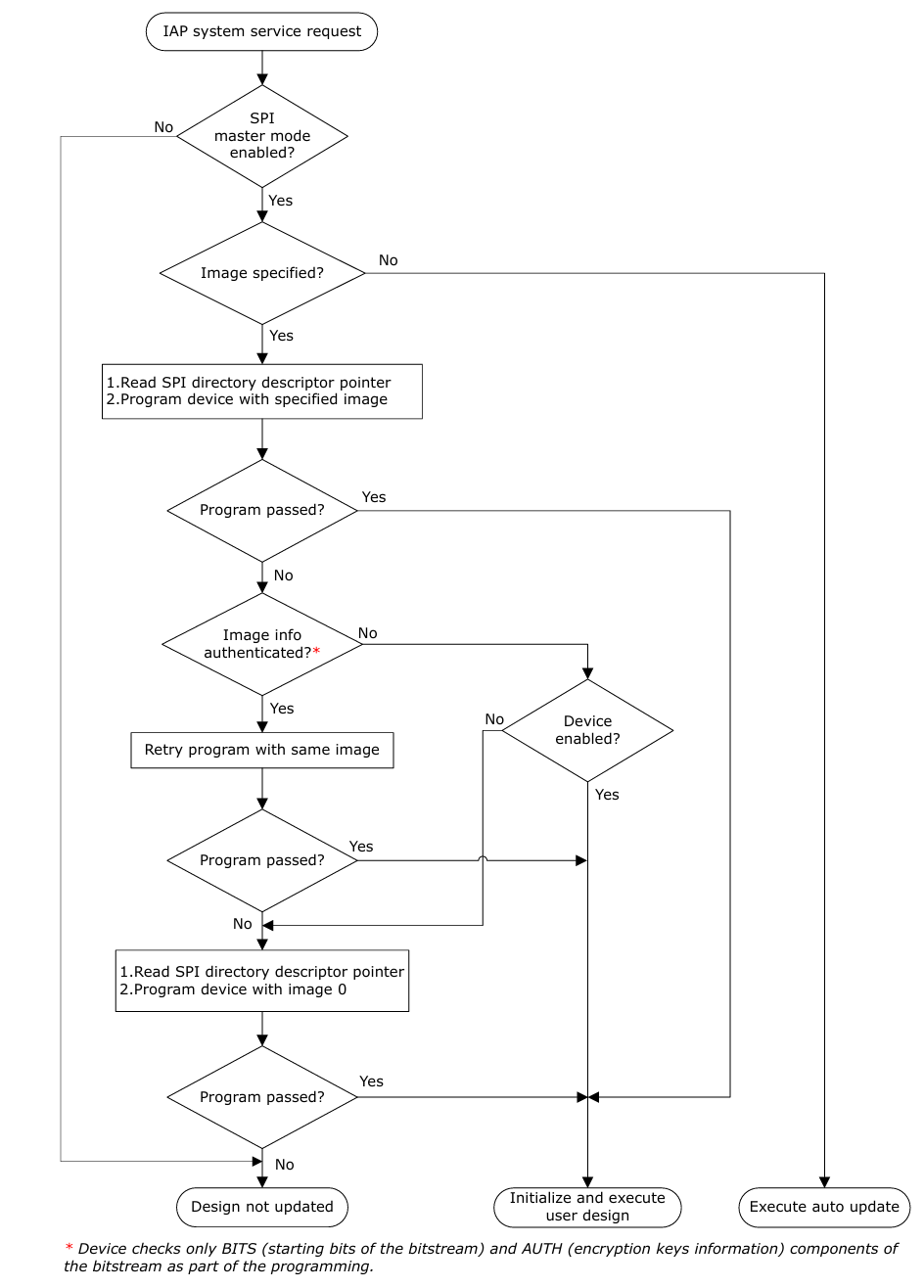

4、IAP 系统服务操作流程





个人思考：

　　1、将xxxx.spi文件写入 FLASH 后，校验成功后，请求 IAP 系统服务过程中，断电怎么办？

　　　　PolarFire FPGA and PolarFire SoC FPGA Programming User Guide   3.3章节，SPI Master Programming  有讲

　　　　

　　表格 3-5 设备编程启动源

　　　　编程功能                描述                              　　启动源

　　　　自动编程           编程一个空白设备          　　 设备复位或者重新上电

　　　　自动升级          自动更新设备内容             　　设备复位，重新上电， 系统服务请求

　　　　IAP 　　　　    根据用户请求更新设备内容　　系统服务请求

　　　　自动恢复          自动恢复设备从编程失败中        设备编程失败后 ，设备上电就会启动， 需要验证

　　

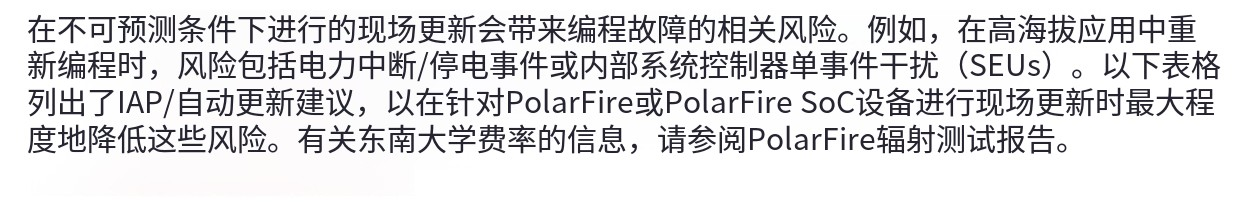

　　表格 3-6 在特殊环境下 建议更新字段（IAP或者 auto update）

　　　　设备　　　　　　bit文件中只包含 eNVM 内容                    bit文件中只包含 sNVM 内容          Security Only Bitstream          Fabric and eNVM or sNVM Bitstream

　　　　PolarFire 　　　PolarFire 设备中没有 eNVM                  PolarFire 设备中没有 esNVM　　　　不行　①　　　　　　　　　YES

　　　　PolarFire SoC    IAP 不建议更新②　　　　　　　　　　　　 IAP 不建议更新②　　　　　　　　不行  　①　　　　　　　　　YES

　　　　　　　　　　　　Auto Update 可以　③　                            Auto Update 可以 　　③

　　

　　　　表格 3-6  说明了啥， 没怎么看懂， bit 文件中 只包含 eNVM 或者 sNVM 时， 不建议使用  IAP ，方式更新 ， 都包含时， 就可以了？？？

　　

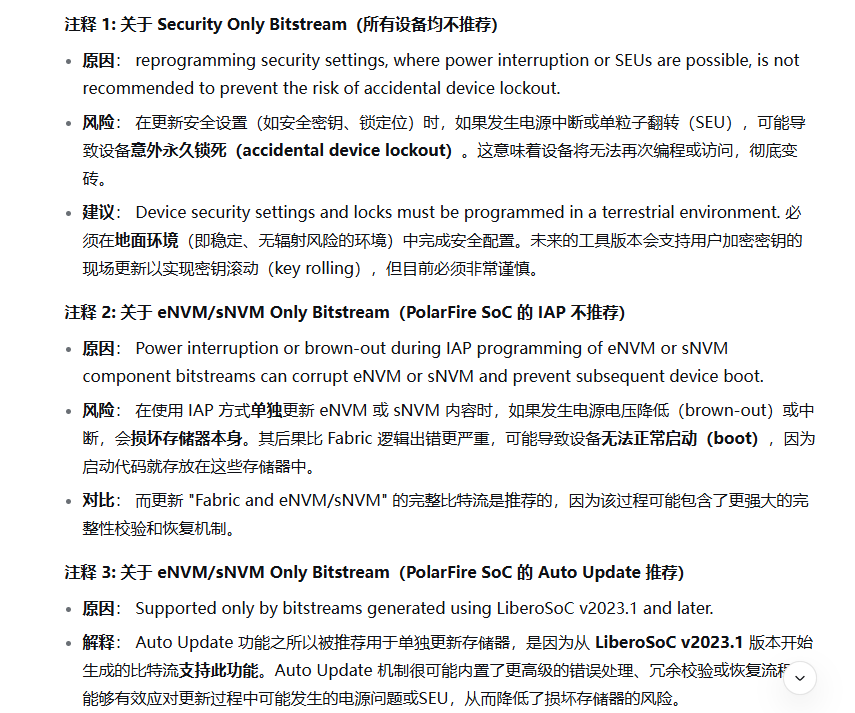

咨询 deepseek：
