PolarFire® SoC SoftConsole 烧录 程序到 eNVM



软件环境： Microchip SoftConsole v2022.2-RISC-V-747

硬件环境：microchip.com/en-us/development-tool/mpfs-icicle-kit



一、配置fpgenprog.exe环境变量，参考：

　　PolarFire® SoC softconsole fpgenprog.exe 路径错误 导致 无法烧录 eNVM 程序 - 所长 - 博客园

　　配置完成后，重启电脑！



二、以 裸机工程，mpfs-mmuart-interrupt 为例，

　　新建工程参考：PolarFire® SoC softconsole 创建裸机工程 - 所长 - 博客园

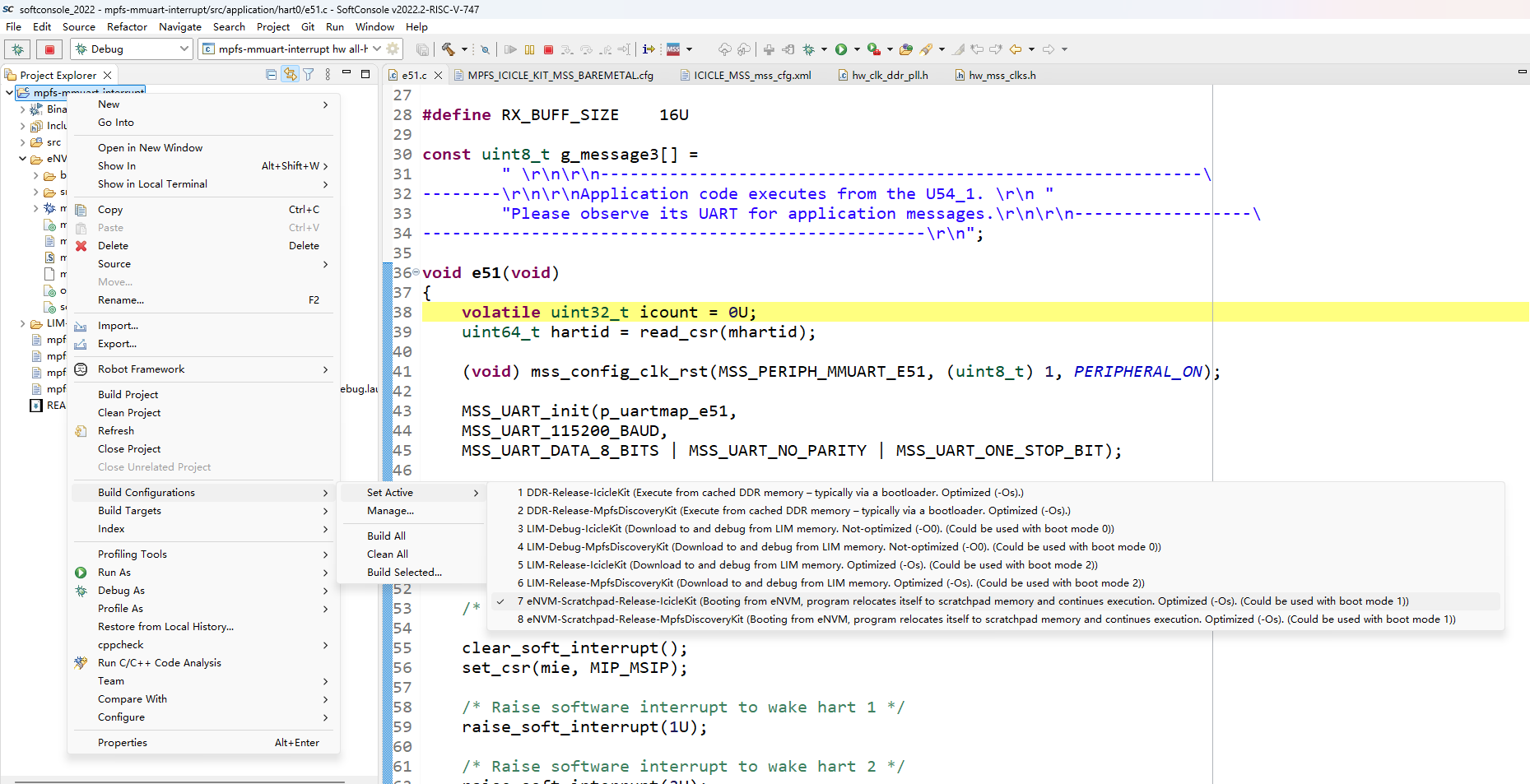

三、修改工程配置，激活  eNVM 编译， 或者修改 链接文件 也可以！

  eNVM-Scratchpad-Release-lacdeKit (Booting fram eNM, rogram relocates tsefto scratchpad memny and continues execuion,0ptimized (0s. (Could be used wth boot mode 1》

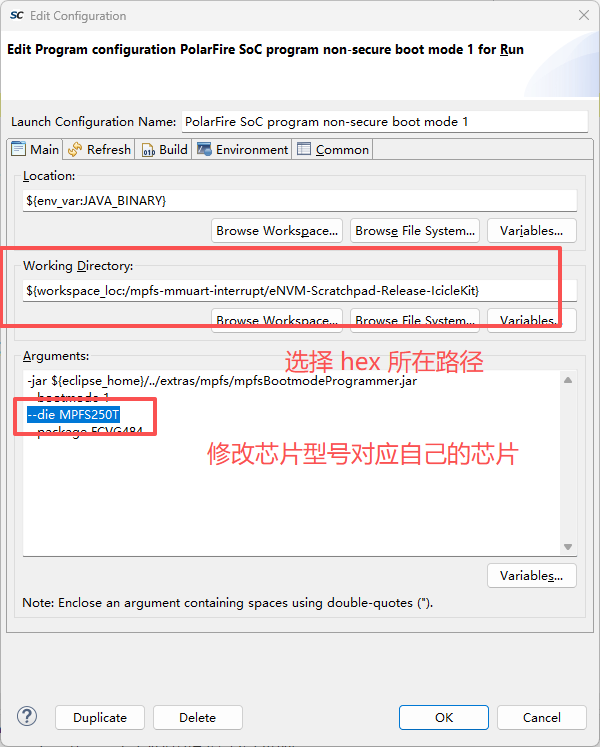

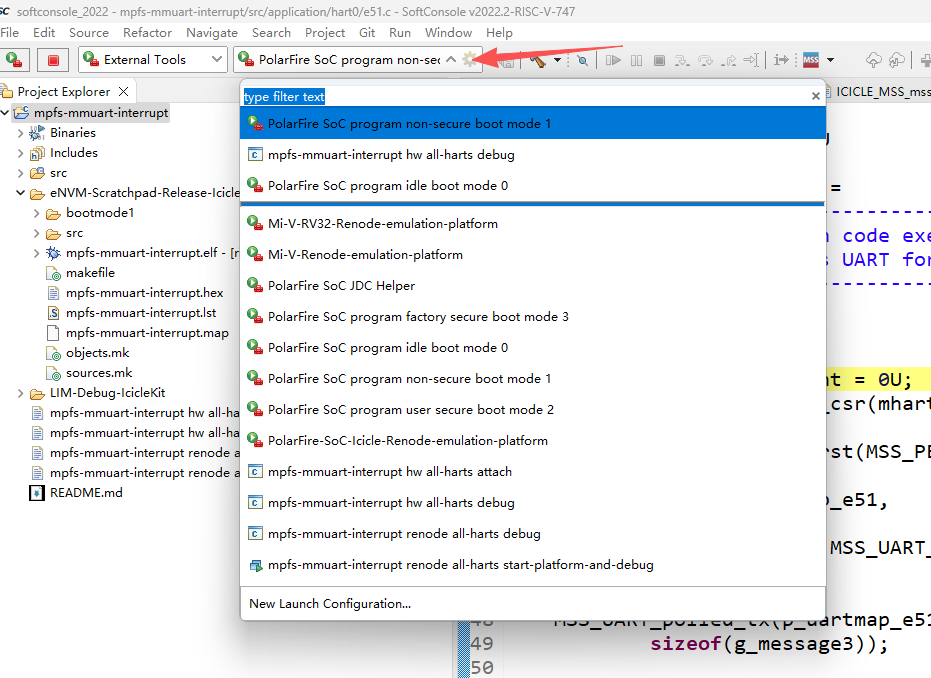

四：修改烧录工程，选择 PolarFire SoC program non-secure boot mode 1 ， 点击小齿轮 按钮

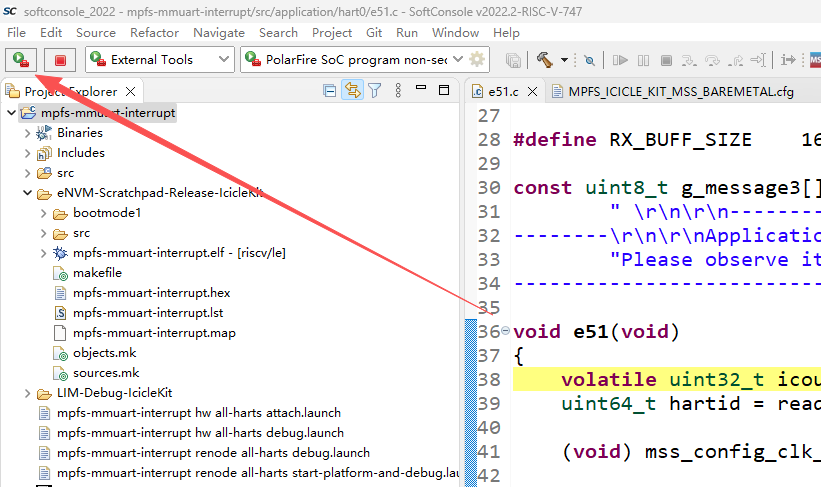

五、点击烧录按钮



六：烧录日志

15:23:30 INFO - mpfsBootmodeProgrammer v3.7 started.
15:23:30 INFO - "C:\Users\Desktop\PolarFire\softconsole_2022\mpfs-mmuart-interrupt\eNVM-Scratchpad-Release-IcicleKit\bootmode1" is the output folder and the previous contents of this folder will be deleted.
15:23:30 INFO - Selected boot mode "1 - non-secure boot from eNVM" and working in directory "C:\Users\Desktop\PolarFire\softconsole_2022\mpfs-mmuart-interrupt\eNVM-Scratchpad-Release-IcicleKit".
15:23:30 INFO - Generating BIN file...
15:23:30 INFO - Generating header...
15:23:30 INFO - Generating HEX file...
15:23:30 INFO - Preparing for bitstream generation...
15:23:30 INFO - Generating bitstream...
15:23:36 INFO - Programming the target...
15:23:45 INFO - mpfsBootmodeProgrammer completed successfully.



七：断电重启后，不再启动Linux ，大约 5秒后 启动日志如下：  不知道为啥需要 5秒，再研究中！！！



**** PolarFire SoC MSS MMUART example ****

\0This program is run from u54_1

Type 0 Show hart 1 debug message
Type 1 Show this menu
Type 2 Send message using polled method
Type 3 send message using interrupt method
\0
