ZYNQ QSPI FLASH 双堆叠 dual ss 4-bit stacked I/O 的 用法

1、共用总线方式框图

 2、需要设置  PS GPIO_0  作为  QSPI1_SS_B 信号， 寄存器 对应  0xF8000700  写入 0x1602,记得 unlock SLCR寄存器，否则无法写入0xF8000700！

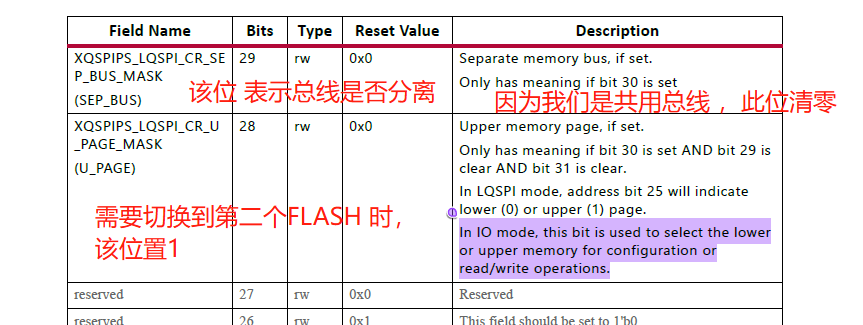

 3、 重点：  配置 QSPI  的  LQSPI CR 寄存器  ， 使能 2块 FLASH 对应 BIT ， 以及 如何切换  QSPI0_SS_B 和 QSPI1_SS_B  信号

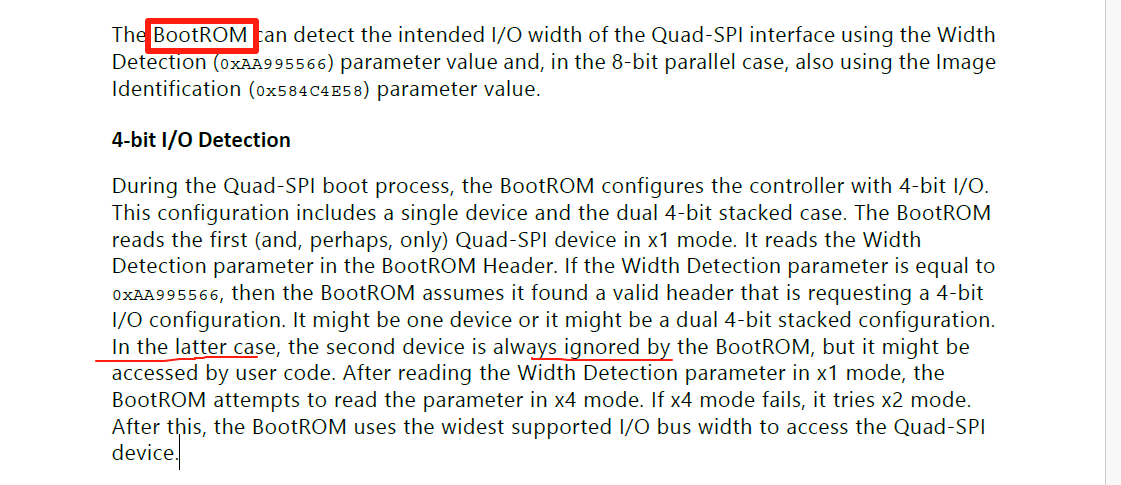

4、 重点：  QSPI 线性模式 只支持 128Mb  ,  也就是说 不支持  读取 双堆叠 模式的 第二块 FLASH，即 FSBL 默认情况下 不支持 从第二块 FLASH 加载 固件 ；
