A3P250 开发板 PCB 开源设计
1、开源地址
https://gitee.com/SU0ZHANG/a3p250_kfb
2、资源如下
1、A3P250 100个引脚全部引出
2、40Mhz 有源晶振输入
3、复位电路,按键复位
4、一路用户 按键
5、一路 可控 LED
6、一路 电源指示灯
7、一路 QSPI FLASH
8、一路 EEPROM
9、一路 USB 转 TTL
A、bank 电压 3.3V , 可以修改,去掉对应 O欧姆电阻即可

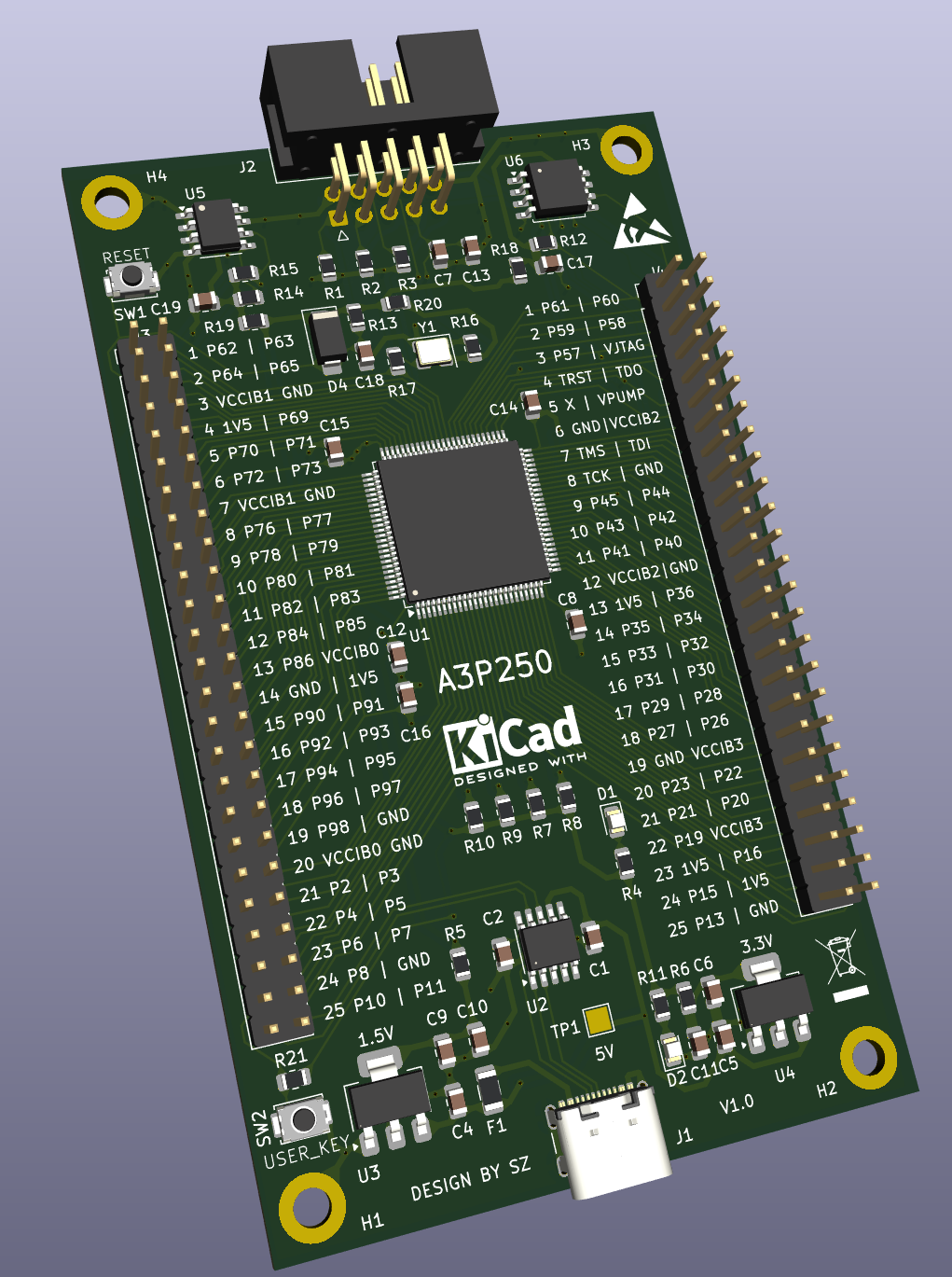

3、 3D 效果图
