ZYNQ 不能启动 原因 查找

总结：

　　1、使用JTAG不能连接ARM，不能，确认电源、时钟、复位、BOOT引脚状态！

　　2、JTAG能连接ARM，读取 BOOT mode 寄存器（保存了上电复位读取的引脚状态），确认启动方式，是否是自己的启动方式，PLL锁定状态，读取错误状态寄存器，确认错误原因;

　　BOOT MODE: 地址： 0xF800025C , 复位原因和错误输出：0xF8000258;

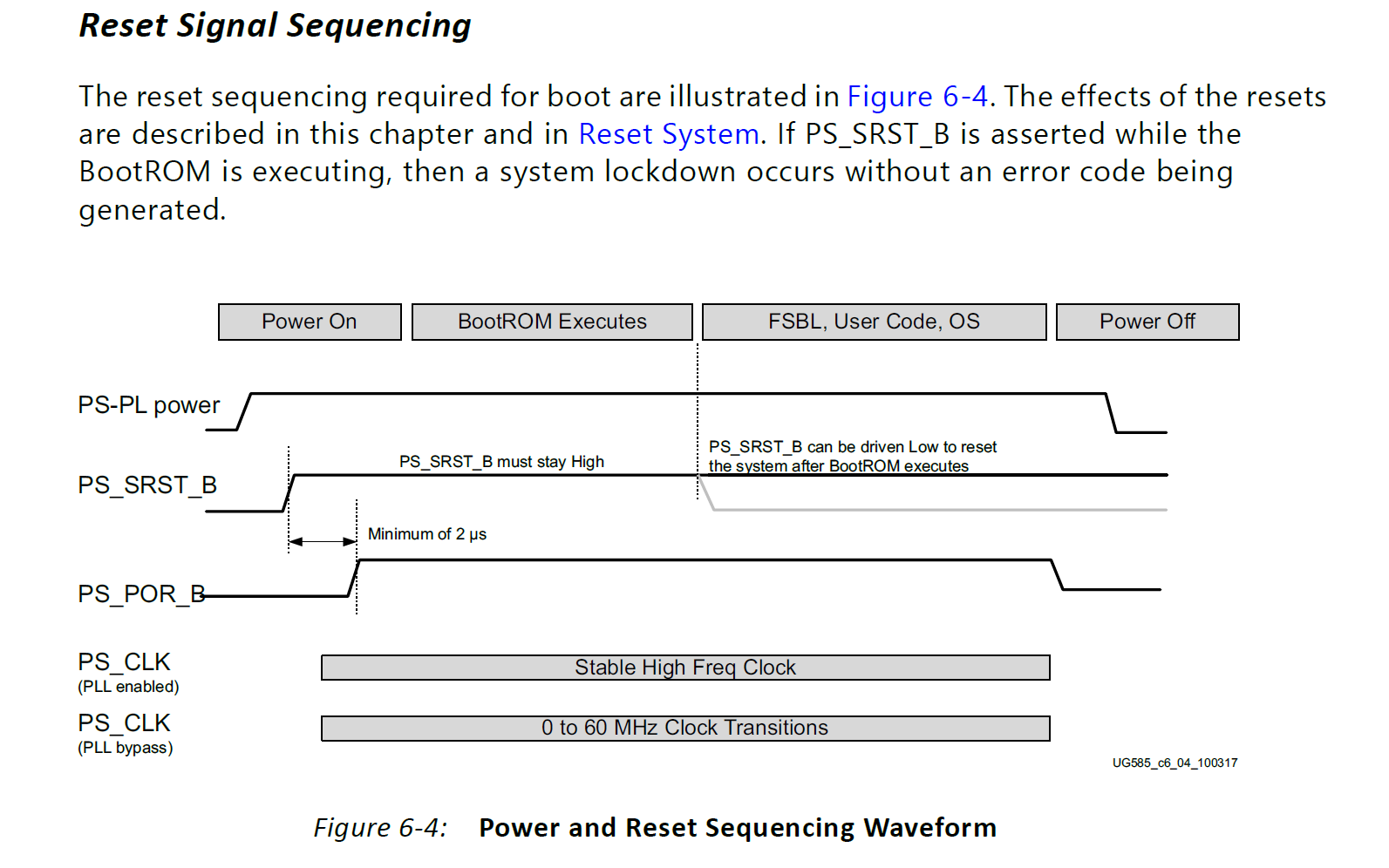

1、上电复位信号时序 排查

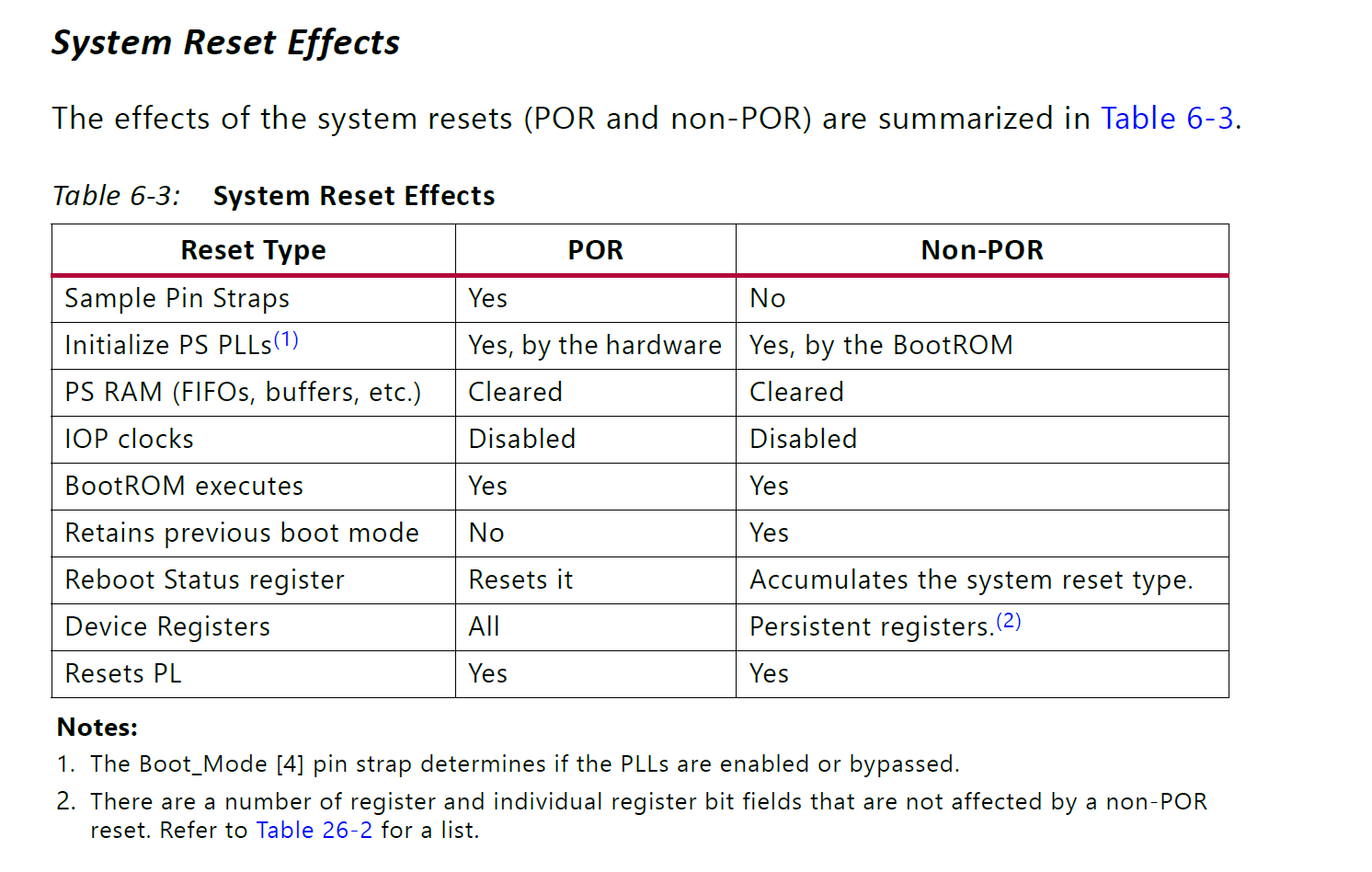

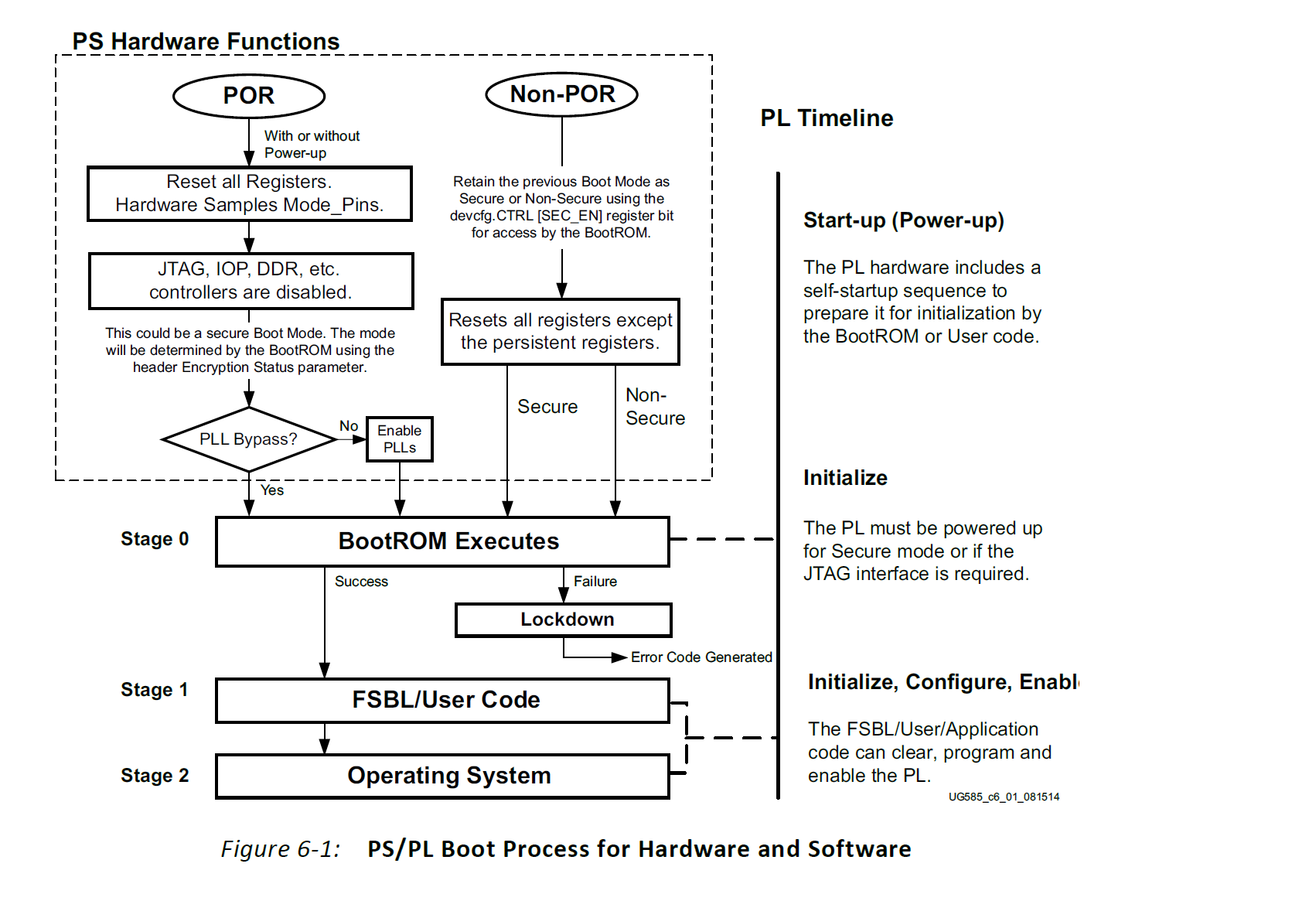

2、上电复位和系统复位流程图，以及区别

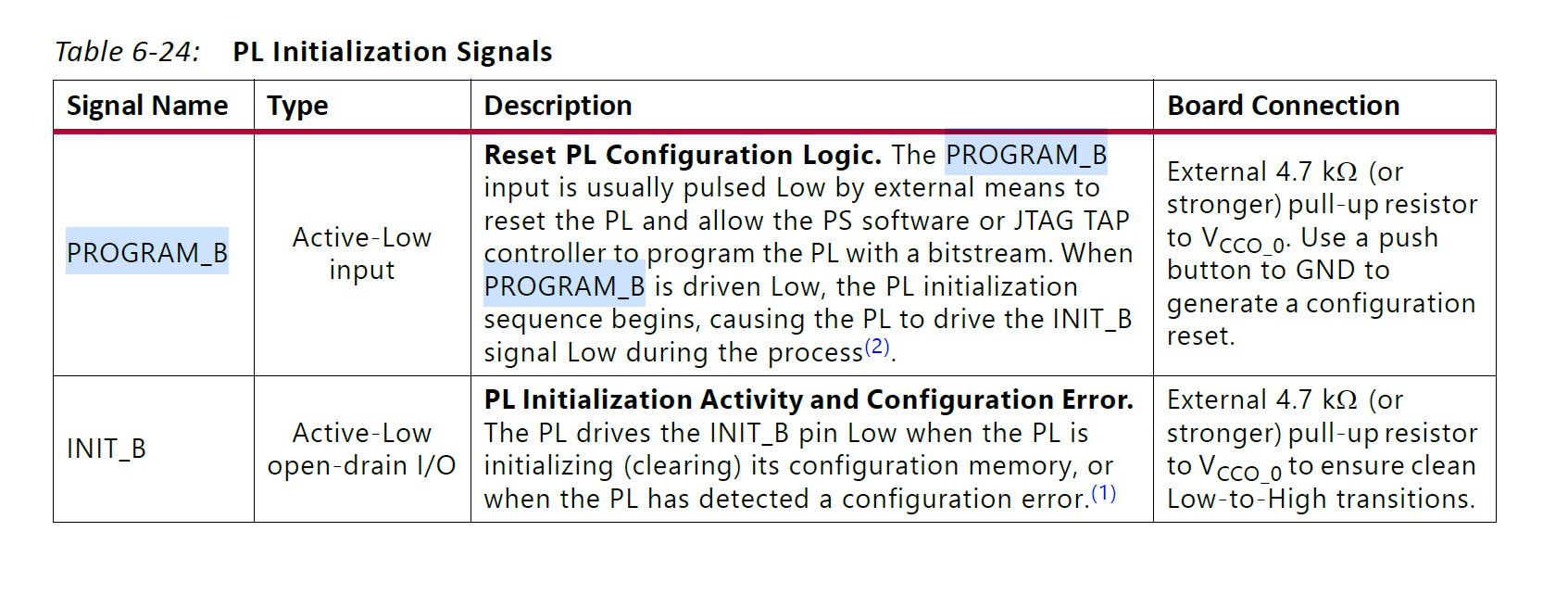

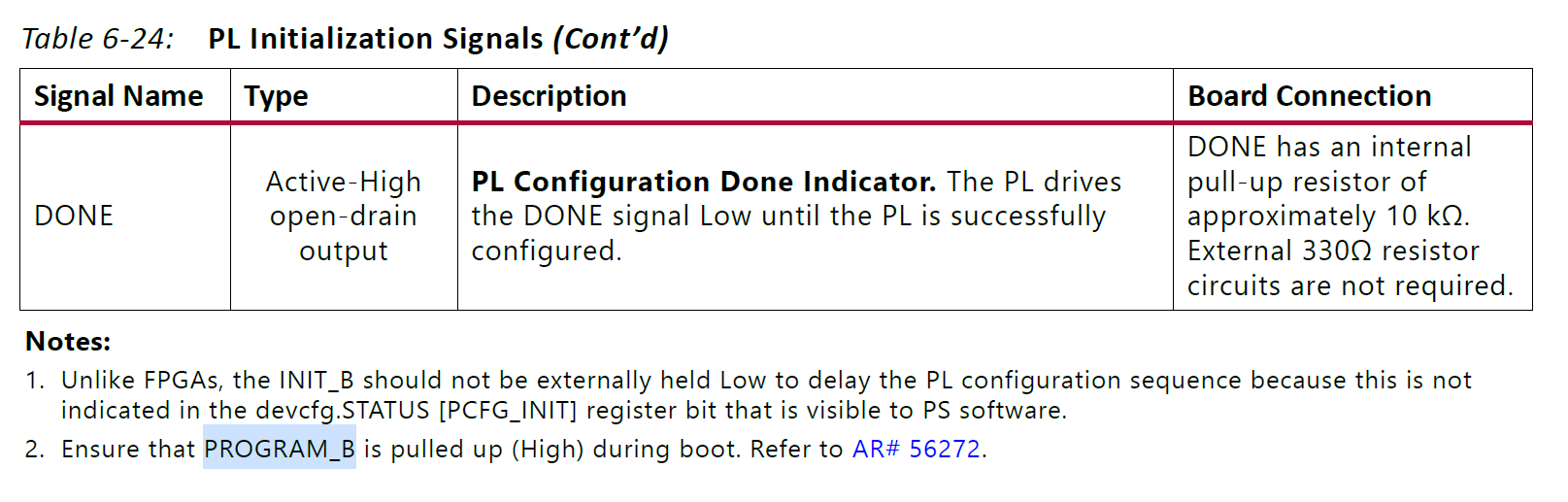

3、PL复位和PL初始化状态输出

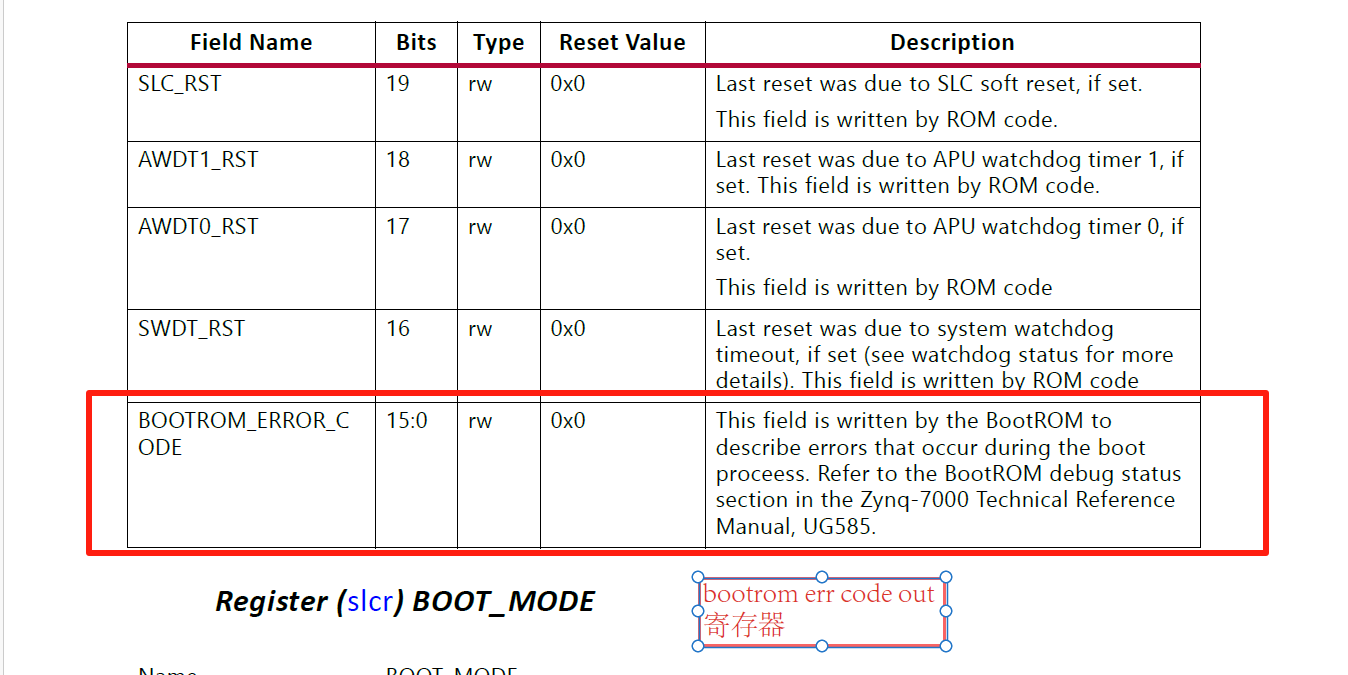

4、ZYNQ 复位状态寄存器 查看，确认复位来源(该寄存器上电复位才会重置)







5、错误编号解释



 这里 截图不完整， 详细 看UG585！！！
