使用pll锁相环注意

1.

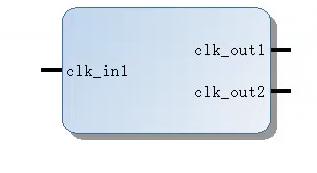

如果通过外部引脚引进来，注意，比如你需要一个100MHz和一个19MHz的时钟，CLK100M是连接引脚F17的端口，然后CLK100M为clk_in1

clk_out1和clk_out2两个输出，一个100M，一个10M，只能用clk_out1这个100M的时钟，不能直接用CLK100M这个端口，如果用了，布线会报错，说明你的CLK100M不是简单端口而应该是global buffer。

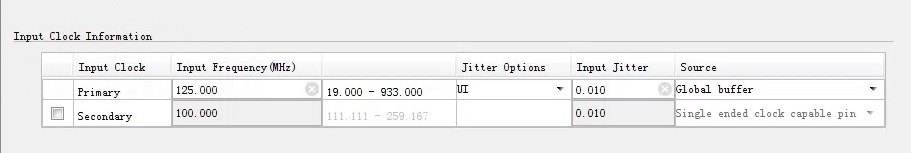

global buffer适用于，不是由单端口或者差分端口输入的时钟，只要程序中有程序直接涉及到了，就得用global buffer。
