vivado使用ILA抓包以及出现[IP_Flow 19-3805] Failed to generate and synthesize debug IPs. u_ila_0_synth_1/u_ila_0.dcp": no such file or directory问题解决

vivado进行仿真：

检查问题，使用vivado的ILA进行抓包，网上搜了很多，好多都没写到自己需要的东西，把找到了进行总结：

1. “language templates”选择这个

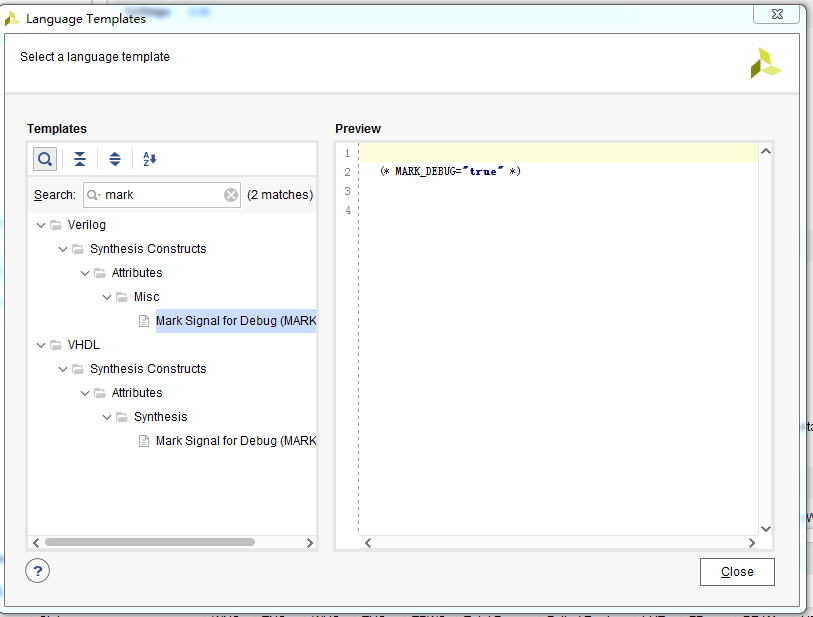

2.搜“mark”

 复制（*MARK_DEBUG=“true”*）这句话

4.复制到所想抓包的数据前

 注意一定要是信号定义前面；

5.综合

 6.综合之后

 点击步骤5里面的“Open Synthesized Design”打开如图6，选择set up Debug

7.点next

 8.出现你标记点



 当你点击它之后，上面工具倒数第3个像个波形一样的是选择抓取时钟的（就是采样这个信号的时钟频率，如果抓取频率小于信号变化频率，抓取就没价值了），一般系统会自己匹配，但是比如在对工程中clk信号本身进行抓包时，需要自己进行选择了。

9.sample of data depth就是抓多长，下面这个我用的时候没动过，感兴趣可以查查，下面capture control常用，是设置触发条件的，即抓包触发条件是可自定义模式，一般都勾上。Advanced trigger是启动高级触发状态机没用过，点next

 10.点finish

 *11.切记要保存Ctrl+S，出现如下：

 点OK

12.对应信号前面有个虫子

 13.布线

 14.生成bit文件

注意，这种会同时生成两个文件一个bit一个debug，烧录两个文件都烧进去

烧录上板，之后会单独更新个教程，烧录进去之后，根据板子运行模式，有些板子需要重启电脑，有些不用，ila的调试界面会自动弹出，调试界面会在烧录中更新。

抓包过程中的问题：

空间限制是主要错误来源。还有一种情况是你debug过一次，然后修改了debug信号，重新布线之后出现问题如下：

https://blog.csdn.net/smile_boy3/article/details/111195439?spm=1001.2101.3001.6661.1&utm_medium=distribute.pc_relevant_t0.none-task-blog-2%7Edefault%7ECTRLIST%7ERate-1-111195439-blog-123799649.pc_relevant_antiscanv2&depth_1-utm_source=distribute.pc_relevant_t0.none-task-blog-2%7Edefault%7ECTRLIST%7ERate-1-111195439-blog-123799649.pc_relevant_antiscanv2&utm_relevant_index=1

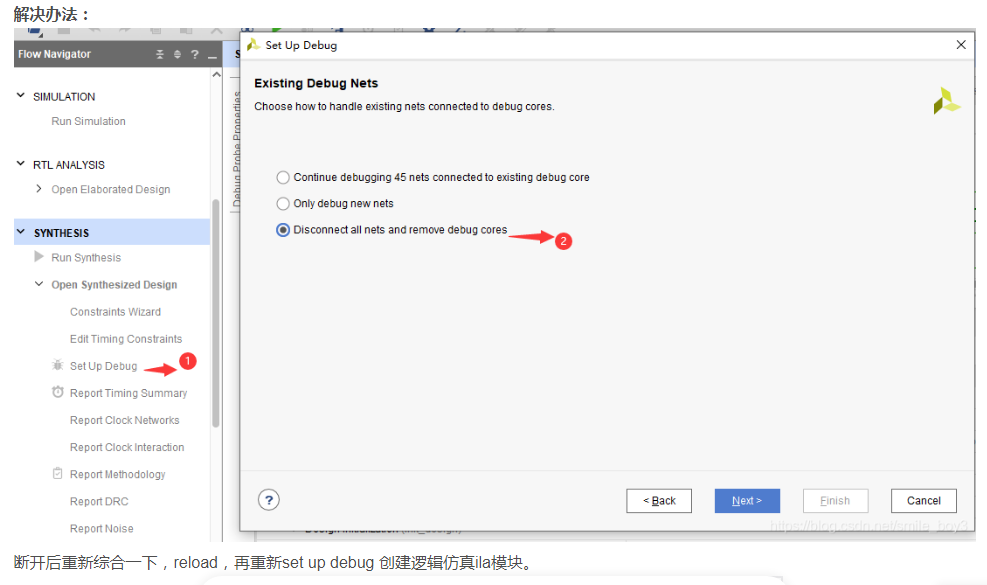

 它说明的内容如下：



 当然你标记信号过长过多也会有报错，使用时也要避免这种情况。
