地质灾害监测解决方案（方案部署+所需配套设备）

地质灾害是威胁人类生命财产安全的重大自然灾害之一。随着物联网技术的发展，我们可以通过部署先进的监测系统来实现对地质灾害的早期预警和实时监控。本文将详细介绍一套完整的地质灾害监测解决方案，包括系统部署和所需配套设备。

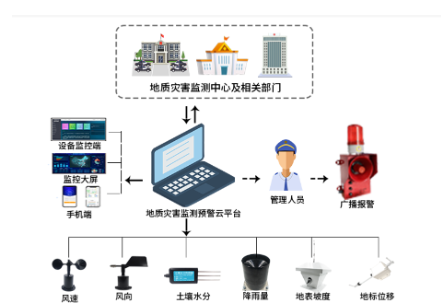

一、系统架构整个监测系统采用三层架构：

1. 感知层：由各类传感器组成，负责采集现场数据。

2. 传输层：由数据采集器和通信设备组成，负责数据的汇聚和传输。

3. 应用层：由中央控制系统组成，负责数据存储、分析和展示。







二、方案部署

1. 现场勘察 首先需要对监测区域进行详细勘察，确定重点监测位置和传感器布置方案。

2. 传感器安装 根据勘察结果，在关键位置安装各类传感器，包括：

• 雨量传感器：监测降雨量

• 土壤含水量传感器：监测土壤含水量变化

• 倾斜传感器：监测边坡倾斜角度

• 裂缝位移传感器：监测地表裂缝变化

• 地下水位传感器：监测地下水位变化

• 地表位移传感器：监测地表位移情况

1. 数据采集设备部署 在适当位置安装数据采集器，连接各个传感器，实现数据的初步汇聚。

2. 通信系统搭建 部署通信设备，如星创易联的SR520双网口双卡4G路由器，实现数据的远程传输。SR520具有以下优势：

• 支持4G LTE高速网络，保证数据传输的实时性

• 双SIM卡设计，支持运营商网络互备，提高通信可靠性

• 工业级设计，-35~75℃宽温工作，适应恶劣环境

• IP30防护等级，抗干扰能力强

• 支持VPN、防火墙等多重安全机制，保障数据传输安全

1. 供电系统建设 考虑到野外环境的特殊性，采用太阳能供电系统，包括太阳能板、蓄电池和充放电控制器。

2. 监控设备安装 在关键区域安装高清摄像机和云台，实现现场可视化监控。

3. 预警设备部署 安装声光报警器和LED显示屏，用于现场预警。

4. 中央控制系统搭建 在监控中心部署服务器和大屏显示系统，安装地质灾害监测软件平台。

5. 防雷接地 安装防雷器和接地系统，保护设备安全。

三、所需配套设备清单

(文档下载：key-iot.com.cn/19888.html）

1. 传感器设备

• 雨量传感器 x N

• 土壤含水量传感器 x N

• 倾斜传感器 x N

• 裂缝位移传感器 x N

• 地下水位传感器 x N

• 地表位移传感器 x N

1. 数据采集设备

• 数据采集器 x N

1. 通信设备

• 星创易联SR520双网口双卡4G路由器 x N 主要参数：

• 内存：64MB

• FLASH：16MB（可扩展至32MB）

• 网络支持：工业级4G模块、支持七模全网

• 接口：2个LAN口、2个SIM卡接口、1个Console接口

• 工作温度：-35~+75 ℃

• 防护等级：IP30

• 支持VPN、防火墙等安全特性

1. 供电设备

• 太阳能板 x N

• 蓄电池 x N

• 充放电控制器 x N

1. 监控设备

• 高清网络摄像机 x N

• 云台 x N

1. 预警设备

• 声光报警器 x N

• LED显示屏 x N

1. 中央控制设备

• 工业级服务器 x 1

• 大屏显示系统 x 1

• 地质灾害监测软件平台 x 1

1. 防雷设备

• 防雷器 x N

• 接地系统 x 1

1. 辅助设备

• 防水箱体 x N

• 避雷针 x N

• 支架和固定装置 x N

四、系统功能





1. 数据采集：实时采集各类传感器数据，包括降雨量、土壤含水量、倾斜角度、裂缝位移、地下水位和地表位移等。

2. 数据传输：通过SR520 4G路由器，将现场数据实时传输至监控中心。路由器支持IPsec VPN、L2TP等多种VPN技术，确保数据传输安全。

3. 数据存储：监控中心服务器对接收到的数据进行存储和管理。

4. 数据分析：软件平台对历史数据和实时数据进行分析，建立预警模型。

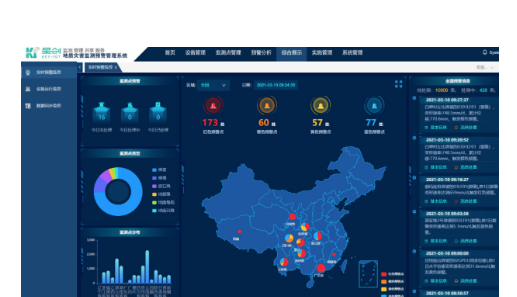

5. 可视化展示：通过大屏系统直观展示监测数据和分析结果。

6. 预警发布：当监测数据超过预警阈值时，系统自动发出预警信息，激活现场声光报警设备和LED显示屏。

7. 远程控制：管理人员可通过平台远程控制现场设备，如调整摄像机角度、更新设备参数等。

8. 系统管理：支持用户权限管理、设备管理、日志管理等功能。

​

五、注意事项

1. 设备选型时需考虑野外环境的特殊性，选择防水、防尘、抗震、耐高低温的产品。

2. 传感器安装位置要科学合理，避免人为干扰和自然因素影响。

3. 通信设备要考虑信号覆盖情况，必要时可使用信号增强器。

4. 供电系统要充分考虑阴雨天气，确保系统持续稳定运行。

5. 定期对系统进行维护和校准，确保数据准确性。

6. 加强数据安全管理，防止敏感信息泄露。

通过部署这套完整的地质灾害监测解决方案，我们可以实现对地质灾害的全方位、实时监控，大大提高预警的及时性和准确性，为人民群众的生命财产安全提供有力保障。
