摄像头 OV5640_V5

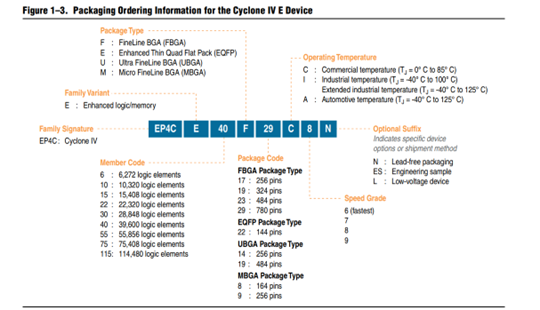

FPGA     EP4CE10F17C8    Cyclone IV E FPGA





以太网 PHY   RTL8211             RTL8211 是一片 10M/100M/1000Mbps 自适应以太网收发器，提供 MII/GMII/RGMII 接口的 MAC 连接。在 Cyclone IV E 器件中，可以调用三速以太网 IP 核（MAC），配合 NIOS II 处 理器实现完整的以太网连接和以太网传输协议。

本次设计采用的 SDRAM 芯片为 Winbond W9812G6KH - 6，查询数据手册发现其容量为：2M × 4 banks × 16 bits = 128 Mbit，其中 2M 为“行数×列数”，4为 L-Bank 数量，16 为单个存储单元的容量，即数据位宽。因此每个 Bank 能存储 32 Mbit（33554432 bit）的数据，这些数据组成 4096行 x 512列，每个存储单元存储 16bit 的数据。



SDRAM 提供 1、2、4、8 和全页（一行）共 5 种突发长度，但注意全页突发必须与 BURST TERMINATE 命令一起使用，以生成任意突发长度。本次设计中我们采用的突发长度为4，即 { A2，A1，A0 } = { 0，1，0 }

2、Burst Type：突发类型，顺序型或交错型，一般都是选择顺序型，即 A3 = 0。

CCD是电荷耦合器件（charge coupled device）

LVDS（Low-Voltage Differential Signaling）低电压差分信号

MIPI 移动产业处理器接口（Mobile Industry Processor Interface 简称MIPI





核心频率：核心频率就是DDR物理层（PHY）IO时钟频率，对应到MIG就是第一个配置的“CLOCK PERIOD”，上文我们选择的是800Mhz
工作频率：核心频率* 2 （上下沿）= 1600M核心频率* 2 = 1600M
传输速率：核心频率* 2 = 1600MT/s
带宽：传输速率*位宽 = 1600M * 16 = 25600Mbit/s = 3200Mbyte/s = 3.125GByte/s
