.NET+AI | Workflow | 核心概念速通（1）

MAF Workflow 核心概念详解

📚 本课概览

Microsoft Agent Framework (MAF) 提供了一套强大的 Workflow（工作流） 框架，用于编排和协调多个智能体（Agent）或处理组件的执行流程。

本课将以通俗易懂的方式，帮助你理解 MAF Workflow 的核心概念：

概念	说明	类比
Workflow	工作流定义	📋 流程图
Executor	执行器/处理节点	🔧 工人
Edge	连接边	➡️ 传送带
SuperStep	超步/批量处理	⏱️ 处理周期
WorkflowContext	工作流上下文	📦 工作台
WorkflowEvent	工作流事件	📣 通知
Run	运行实例	🏃 一次执行
Checkpoint	检查点	💾 存档点

让我们逐一深入了解这些概念！

🎯 为什么需要 Workflow？

在构建 AI 智能体应用时，我们经常需要：

多步骤处理：用户请求需要经过多个处理环节
多智能体协作：不同的 Agent 各司其职，协同完成任务
条件分支：根据处理结果决定下一步走向
并行处理：某些任务可以同时进行以提高效率
状态管理：需要在处理过程中保存和恢复状态

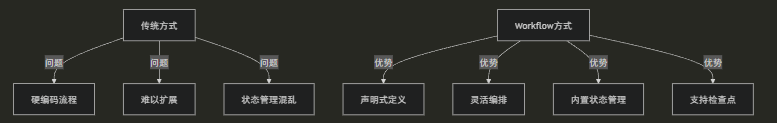

传统方式的问题：

// ❌ 硬编码的流程，难以维护和扩展
var result1 = await agent1.ProcessAsync(input);
if (result1.Success)
{
    var result2 = await agent2.ProcessAsync(result1.Data);
    // ... 越来越复杂
}

使用 Workflow 的优势：

// ✅ 声明式定义，清晰可维护
var workflow = new WorkflowBuilder(startExecutor)
    .AddEdge(executor1, executor2)
    .AddEdge(executor2, executor3, condition: x => x.Success)
    .Build();

一、核心概念：Executor（执行器）

🔧 什么是 Executor？

Executor（执行器） 是 Workflow 中的最小工作单元，类似于：

类比	说明
🧑‍🏭 工厂里的工人	每个工人负责一道工序
🧱 乐高积木块	每个积木有特定功能，组合成整体
🔌 电路中的元件	接收输入信号，输出处理结果

📌 Executor 的核心特征

唯一标识（Id）：每个 Executor 有一个唯一的 ID，用于在 Workflow 中引用
消息处理：接收特定类型的输入消息，处理后产生输出消息
路由配置：通过 ConfigureRoutes 方法定义能处理哪些类型的消息
状态感知：可以通过 IWorkflowContext 访问和修改工作流状态

🏗️ Executor 的类型层次

MAF 提供了多种 Executor 类型，满足不同场景需求：

类型	用途	示例场景
`Executor<TInput>`	处理消息，无返回值	日志记录、通知发送
`Executor<TInput, TOutput>`	处理消息，有返回值	数据转换、AI 调用
`FunctionExecutor<T>`	用委托函数快速创建	简单处理逻辑
`StatefulExecutor<TState>`	需要维护状态的执行器	会话管理、计数器

💡 Executor 源码解析

从源码中可以看到 Executor 的核心设计：

// 来自 Executor.cs
public abstract class Executor : IIdentified
{
    // 唯一标识符
    public string Id { get; }

    // 配置消息路由（子类必须实现）
    protected abstract RouteBuilder ConfigureRoutes(RouteBuilder routeBuilder);

    // 执行消息处理
    public async ValueTask<object?> ExecuteAsync(
        object message,
        TypeId messageType,
        IWorkflowContext context,
        CancellationToken cancellationToken = default)
    {
        // 记录调用事件
        await context.AddEventAsync(new ExecutorInvokedEvent(this.Id, message));

        // 路由消息到正确的处理器
        CallResult? result = await this.Router.RouteMessageAsync(message, context, ...);

        // 记录完成或失败事件
        ExecutorEvent executionResult = result?.IsSuccess is not false
            ? new ExecutorCompletedEvent(this.Id, result?.Result)
            : new ExecutorFailedEvent(this.Id, result.Exception);

        await context.AddEventAsync(executionResult);
        return result.Result;
    }
}

关键点：

✅ 每个 Executor 有唯一 ID
✅ 通过 ConfigureRoutes 声明能处理的消息类型
✅ 执行过程会产生事件（ExecutorInvokedEvent、ExecutorCompletedEvent 等）

二、核心概念：Edge（边）

➡️ 什么是 Edge？

Edge（边） 是连接两个 Executor 的消息通道，类似于：

类比	说明
🏭 工厂传送带	把上一道工序的产品传送到下一道工序
🔗 水管	把水从一个容器引导到另一个容器
📨 邮路	把信件从发件人送到收件人

📌 Edge 的三种类型

MAF 支持三种类型的 Edge，适用于不同的流程模式：

类型	说明	使用场景
Direct（直连）	一对一连接	顺序处理流程
FanOut（扇出）	一对多连接	并行分发任务
FanIn（扇入）	多对一连接	汇聚多个结果

💡 Edge 源码解析

从源码可以看到 Edge 的核心结构：

// 来自 Edge.cs
public enum EdgeKind
{
    Direct,   // 直连：一对一
    FanOut,   // 扇出：一对多
    FanIn     // 扇入：多对一
}

public sealed class Edge
{
    public EdgeKind Kind { get; init; }    // 边的类型
    public EdgeData Data { get; init; }    // 边的具体数据
}

// 来自 DirectEdgeData.cs - 直连边的数据
public sealed class DirectEdgeData : EdgeData
{
    public string SourceId { get; }        // 源 Executor ID
    public string SinkId { get; }          // 目标 Executor ID
    public Func<object?, bool>? Condition; // 可选的条件判断
}

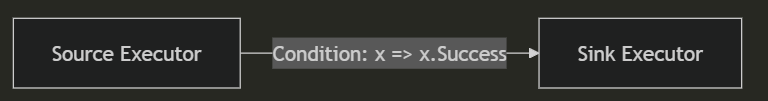

Direct Edge 示意图：

关键点：

✅ Edge 定义了消息从哪里来、到哪里去
✅ Direct Edge 支持条件路由（只有满足条件的消息才传递）
✅ FanOut Edge 可以实现广播或分区逻辑

三、核心概念：Workflow（工作流）

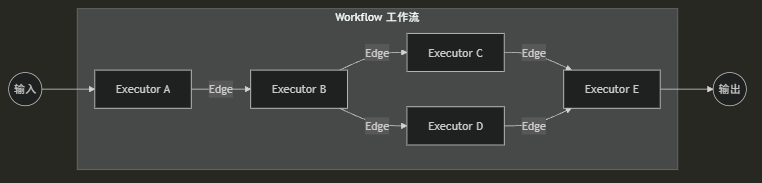

📋 什么是 Workflow？

Workflow（工作流） 是将多个 Executor 通过 Edge 连接起来的完整流程定义，类似于：

类比	说明
📋 流程图	定义了从开始到结束的完整流程
🏭 生产线	多个工位通过传送带连接成完整生产线
🎼 乐谱	规定了演奏的顺序和节奏

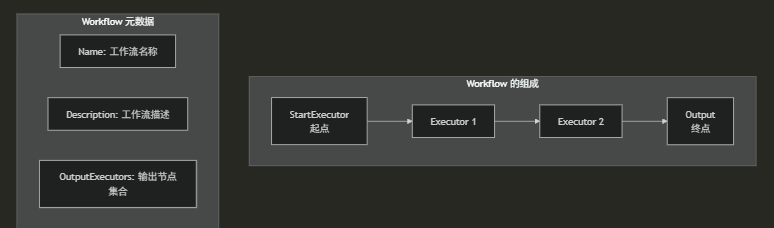

📌 Workflow 的核心属性

从源码中可以看到 Workflow 的核心结构：

// 来自 Workflow.cs
public class Workflow
{
    // 起始 Executor 的 ID
    public string StartExecutorId { get; }

    // 工作流名称（可选）
    public string? Name { get; internal init; }

    // 工作流描述（可选）
    public string? Description { get; internal init; }

    // Executor 绑定字典
    internal Dictionary<string, ExecutorBinding> ExecutorBindings { get; init; }

    // 边的集合（按源节点分组）
    internal Dictionary<string, HashSet<Edge>> Edges { get; init; }

    // 输出 Executor 集合
    internal HashSet<string> OutputExecutors { get; init; }
}

🔨 使用 WorkflowBuilder 构建工作流

MAF 采用 建造者模式（Builder Pattern） 来构建 Workflow，这使得工作流的定义更加直观：

// 创建工作流示例
var workflow = new WorkflowBuilder(startExecutor)  // 指定起点
    .WithName("订单处理工作流")                      // 设置名称
    .WithDescription("处理电商订单的完整流程")       // 设置描述
    .AddEdge(receiveOrder, validateOrder)           // 添加边
    .AddEdge(validateOrder, processPayment,
             condition: x => x.IsValid)             // 条件边
    .AddEdge(processPayment, sendNotification)
    .WithOutputFrom(sendNotification)               // 指定输出节点
    .Build();                                       // 构建工作流

关键方法：

方法	说明
`AddEdge(source, sink)`	添加直连边
`AddEdge(..., condition)`	添加条件边
`AddFanOut(source, sinks)`	添加扇出边
`AddFanIn(sources, sink)`	添加扇入边
`WithOutputFrom(executor)`	指定输出节点
`BindExecutor(executor)`	绑定占位符执行器
`Build()`	构建最终的 Workflow

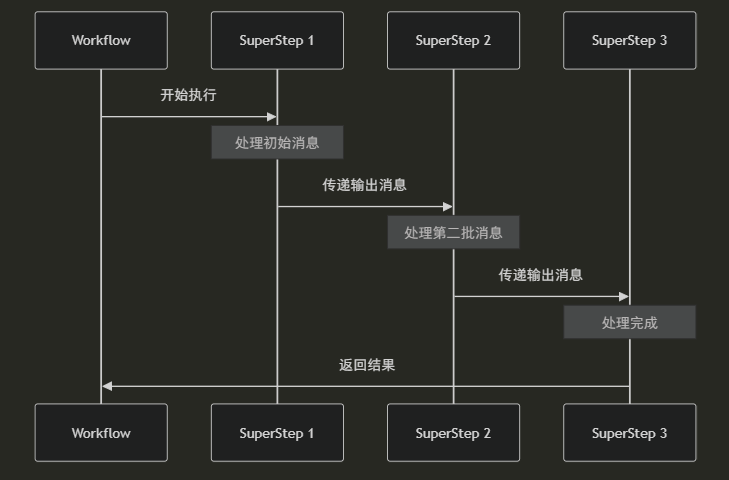

四、核心概念：SuperStep（超步）

⏱️ 什么是 SuperStep？

SuperStep（超步） 是 Workflow 执行的基本处理周期。可以类比为：

类比	说明
🎮 游戏中的"回合"	每个回合内所有玩家同时行动
⏰ 工厂的"班次"	每个班次内完成一批任务
🌊 海浪的"一波"	一波消息被处理，然后产生下一波

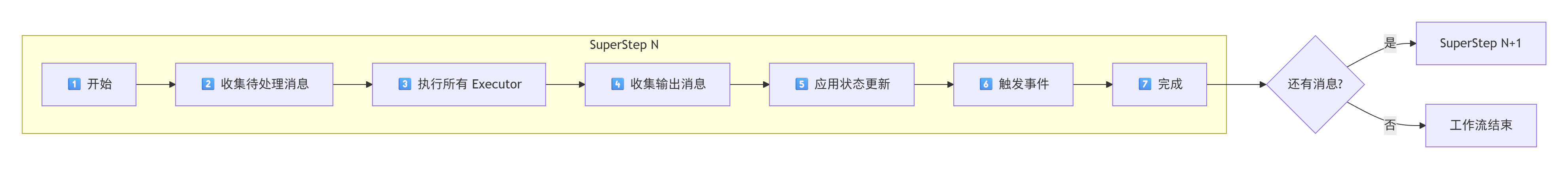

📌 SuperStep 的执行流程

每个 SuperStep 内部执行的步骤：

关键事件：

SuperStepStartedEvent：超步开始
SuperStepCompletedEvent：超步完成

// SuperStep 事件定义
public class SuperStepEvent(int stepNumber, object? data = null) : WorkflowEvent(data)
{
    // 超步的序号（从 0 开始）
    public int StepNumber => stepNumber;
}

五、核心概念：WorkflowContext（工作流上下文）

📦 什么是 WorkflowContext？

WorkflowContext（工作流上下文） 是 Executor 执行时的运行环境，类似于：

类比	说明
🛠️ 工人的工作台	提供工具、材料和通信渠道
📞 通信枢纽	允许各个工位之间传递信息
💾 共享内存	存储和读取状态数据

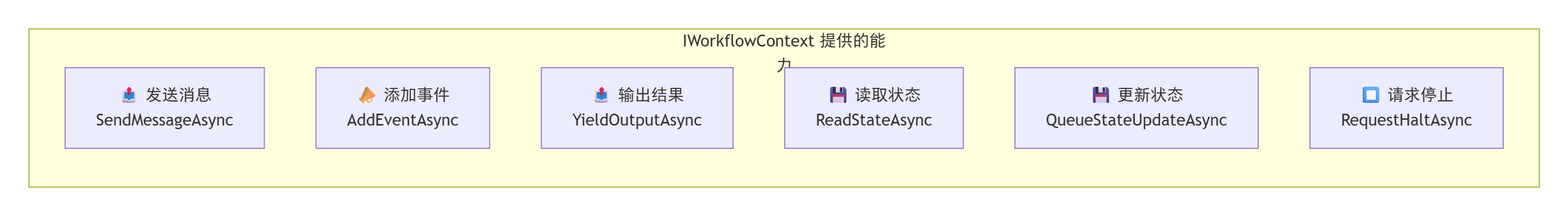

📌 IWorkflowContext 核心接口

// 来自 IWorkflowContext.cs
public interface IWorkflowContext
{
    // 添加工作流事件（在当前 SuperStep 结束时触发）
    ValueTask AddEventAsync(WorkflowEvent workflowEvent, CancellationToken cancellationToken = default);

    // 发送消息给下游 Executor（在下一个 SuperStep 处理）
    ValueTask SendMessageAsync(object message, string? targetId, CancellationToken cancellationToken = default);

    // 输出工作流结果
    ValueTask YieldOutputAsync(object output, CancellationToken cancellationToken = default);

    // 请求在当前 SuperStep 结束时停止工作流
    ValueTask RequestHaltAsync();

    // 读取状态
    ValueTask<T?> ReadStateAsync<T>(string key, string? scopeName = null, CancellationToken cancellationToken = default);

    // 读取或初始化状态
    ValueTask<T> ReadOrInitStateAsync<T>(string key, Func<T> initialStateFactory, string? scopeName = null, CancellationToken cancellationToken = default);

    // 更新状态（排队更新，在 SuperStep 结束时应用）
    ValueTask QueueStateUpdateAsync<T>(string key, T value, string? scopeName = null, CancellationToken cancellationToken = default);
}

关键点：

✅ 消息传递：通过 SendMessageAsync 在 Executor 之间传递消息
✅ 状态管理：支持读取、初始化和更新状态
✅ 事件通知：通过 AddEventAsync 发出事件
✅ 流程控制：通过 RequestHaltAsync 停止工作流

六、核心概念：WorkflowEvent（工作流事件）

📣 什么是 WorkflowEvent？

WorkflowEvent（工作流事件） 是工作流执行过程中产生的通知消息，类似于：

类比	说明
📢 广播通知	向所有人广播系统状态变化
📝 日志记录	记录系统执行过程中的关键节点
🔔 事件订阅	允许外部监听并响应特定事件

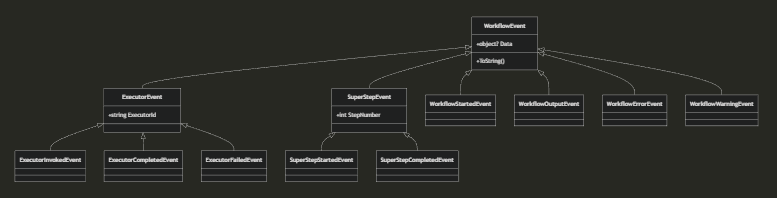

📌 事件分类

事件层级	事件类型	说明
工作流级别	`WorkflowStartedEvent`	工作流开始执行
	`WorkflowOutputEvent`	工作流产生输出
	`WorkflowErrorEvent`	工作流发生错误
	`WorkflowWarningEvent`	工作流产生警告
超步级别	`SuperStepStartedEvent`	超步开始
	`SuperStepCompletedEvent`	超步完成
执行器级别	`ExecutorInvokedEvent`	Executor 被调用
	`ExecutorCompletedEvent`	Executor 完成处理
	`ExecutorFailedEvent`	Executor 处理失败

七、核心概念：Run（运行实例）

🏃 什么是 Run？

Run（运行实例） 是 Workflow 的一次具体执行，类似于：

类比	说明
🎬 电影的一场放映	同一部电影可以放映多场
🏭 生产线的一个批次	同一条生产线可以生产多个批次
🎮 游戏的一局	同一个游戏可以玩多局

📌 Run 的核心特性

// 来自 Run.cs
public sealed class Run : IAsyncDisposable
{
    // 运行实例的唯一标识符
    public string RunId => this._runHandle.RunId;

    // 获取当前执行状态
    public ValueTask<RunStatus> GetStatusAsync(CancellationToken cancellationToken = default);

    // 获取所有产生的事件
    public IEnumerable<WorkflowEvent> OutgoingEvents => this._eventSink;

    // 获取自上次访问后的新事件
    public IEnumerable<WorkflowEvent> NewEvents { get; }

    // 恢复执行（带外部响应）
    public async ValueTask<bool> ResumeAsync(IEnumerable<ExternalResponse> responses, CancellationToken cancellationToken = default);
}

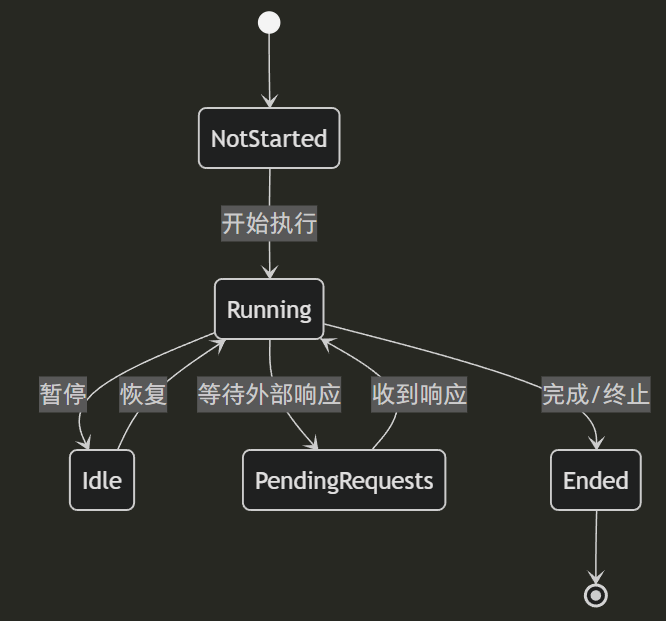

📌 RunStatus（运行状态）

public enum RunStatus
{
    NotStarted,      // 尚未开始
    Idle,            // 空闲（已暂停，无待处理请求）
    PendingRequests, // 等待外部响应
    Ended,           // 已结束
    Running          // 正在运行
}

八、核心概念：Checkpoint（检查点）

💾 什么是 Checkpoint？

Checkpoint（检查点） 是工作流在某个时刻的完整状态快照，类似于：

类比	说明
🎮 游戏存档	保存游戏进度，随时可以读档继续
📸 照片	记录某一时刻的完整状态
🔖 书签	标记阅读进度，下次从这里继续

📌 Checkpoint 的核心信息

// 来自 CheckpointInfo.cs
public sealed class CheckpointInfo
{
    // 运行实例的唯一标识符
    public string RunId { get; }

    // 检查点的唯一标识符
    public string CheckpointId { get; }
}

// 检查点的完整数据（来自 Checkpoint.cs）
internal sealed class Checkpoint
{
    public int StepNumber { get; }                                    // 超步编号
    public WorkflowInfo Workflow { get; }                             // 工作流信息
    public RunnerStateData RunnerData { get; }                        // 运行器状态
    public Dictionary<ScopeKey, PortableValue> StateData { get; }     // 状态数据
    public Dictionary<EdgeId, PortableValue> EdgeStateData { get; }   // 边状态数据
    public CheckpointInfo? Parent { get; }                            // 父检查点
}

📌 Checkpoint 的使用场景

场景	说明

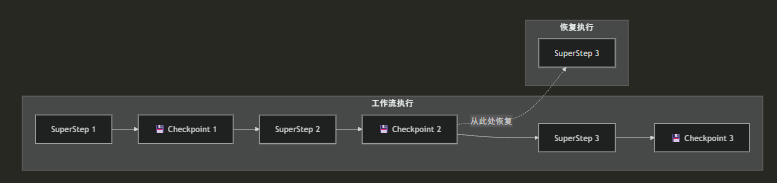

故障恢复	系统崩溃后从最近的检查点恢复
长时间运行	分段执行，每段结束保存进度
人机交互	等待用户输入时保存状态
调试回放	从任意检查点重新执行

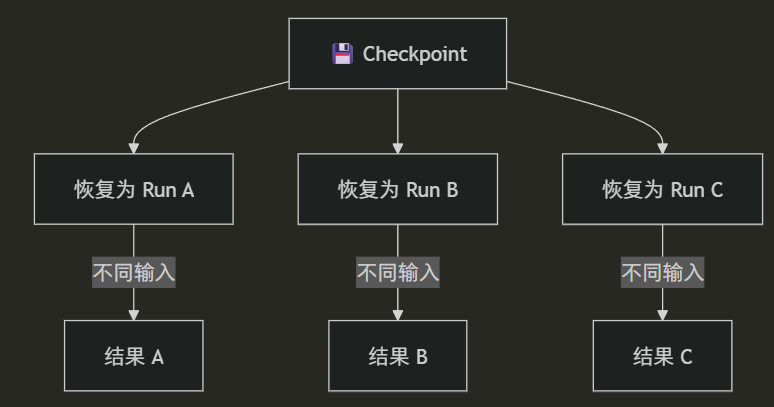

版本分支	从同一个检查点创建多个分支执行

九、核心概念关系图

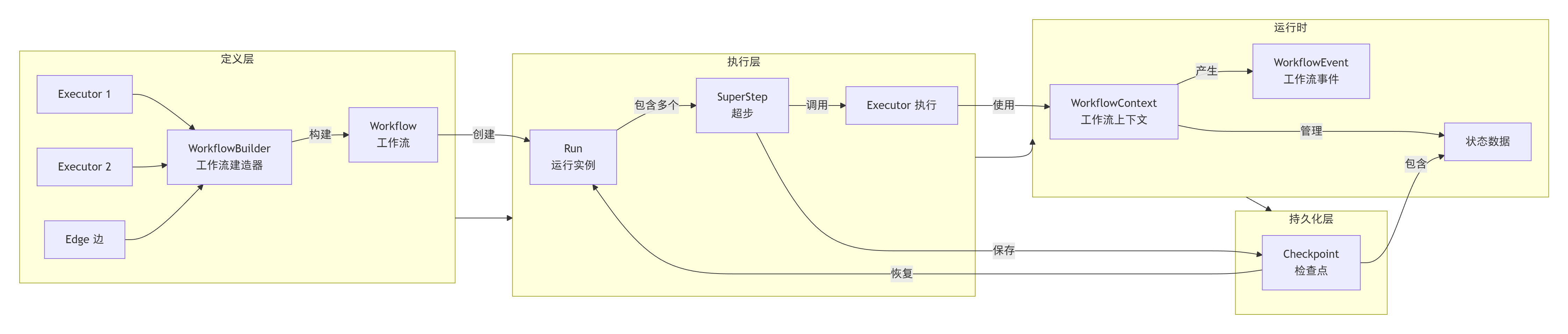

🔗 概念之间的关系

让我们把所有核心概念联系起来，看看它们是如何协作的：

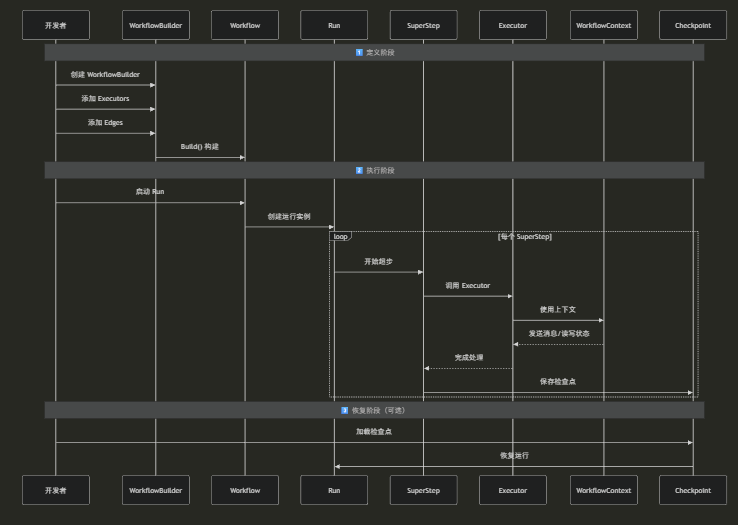

📌 生命周期视角

从工作流的完整生命周期来看：

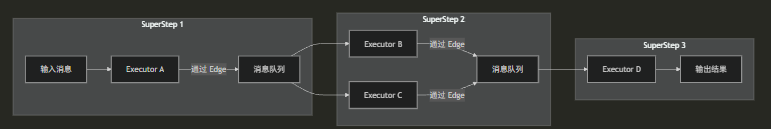

📌 消息流视角

从消息在工作流中的流动来看：

关键理解：

消息驱动：Executor 之间通过消息传递数据
异步批处理：同一 SuperStep 内的 Executor 可以并行执行
边控制流向：Edge 决定消息从哪里到哪里
状态隔离：每个 SuperStep 结束时应用状态更新

十、实际应用示例

🛒 场景：电商订单处理工作流

让我们通过一个实际场景来理解这些概念的应用：

📌 概念对应关系

概念	在此场景中的体现
Workflow	整个订单处理流程
Executor	每个处理步骤（接收、验证、支付等）
Edge	步骤之间的连接（含条件判断）
SuperStep	每一轮处理（如：超步1处理接收，超步2处理验证...）
WorkflowContext	提供订单状态读写、消息发送能力
WorkflowEvent	每个步骤的开始/完成/失败事件
Run	一个具体订单的处理过程
Checkpoint	处理中途保存的状态（如支付完成后保存）

🤖 场景：多智能体协作工作流

在 AI Agent 场景中，Workflow 可以用来编排多个 Agent 的协作：

Workflow 的优势：

优势	说明
🔄 灵活编排	可以轻松调整 Agent 之间的协作关系
💾 状态管理	自动管理各 Agent 的状态和上下文
⏸️ 可中断/恢复	支持人机交互，随时暂停和恢复
🔍 可观测性	通过事件追踪整个执行过程
🛡️ 容错能力	通过检查点支持故障恢复

十一、概念总结

📚 核心概念速查表

概念	定义	关键类	核心职责
Executor	执行器/处理节点	`Executor`, `Executor<T>`, `FunctionExecutor<T>`	处理消息，产生输出
Edge	连接边	`Edge`, `EdgeData`, `DirectEdgeData`	定义消息流向和条件
Workflow	工作流定义	`Workflow`, `WorkflowBuilder`	组织 Executor 和 Edge
SuperStep	超步/批量处理周期	`SuperStepEvent`, `SuperStepStartedEvent`	批量处理消息
WorkflowContext	工作流上下文	`IWorkflowContext`	提供运行时服务
WorkflowEvent	工作流事件	`WorkflowEvent`, `ExecutorEvent`	通知执行状态
Run	运行实例	`Run`, `RunStatus`	管理一次执行
Checkpoint	检查点	`CheckpointInfo`, `ICheckpointStore`	保存和恢复状态

📌 记忆口诀

"工作流程边连接，执行器来做处理"
"超步批量往前走，上下文中读写态"
"事件通知全过程，运行实例跑一次"
"检查点来存进度，随时恢复不怕挂"
