STM32整合OV7725摄像头、DHT11传感器和ESP8266模块实现数据上传

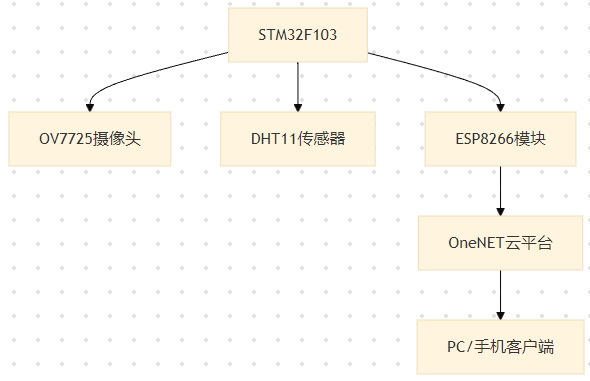

一、系统架构设计

---

二、硬件连接配置

模块	STM32引脚	说明
OV7725	PA0-PA7 (D0-D7)	并行数据总线
	PA4 (XCLK)	24MHz时钟输入
	PA5 (PCLK)	像素时钟输出
	PA6 (HREF)	行同步信号
	PA7 (VSYNC)	帧同步信号
DHT11	PB0	单总线数据线
ESP8266	USART1_TX (PA9)	UART通信
	USART1_RX (PA10)	UART通信
电源模块	3.3V/5V	需独立供电（OV7725需16MHz晶振）

---

三、软件实现方案

1. OV7725驱动（DMA方式）

// 初始化配置（STM32F103）
void OV7725_Init() {
    // 配置DCMI接口
    RCC_AHBENR |= (1<<1);  // 使能DCMI时钟
    DCMI_CR |= (1<<0);     // 启动捕获
    DCMI_CROP |= (0x01<<16); // 设置分辨率160x120

    // 配置OV7725寄存器
    OV7725_WriteReg(0x12, 0x80); // 软复位
    OV7725_WriteReg(0x12, 0x04); // 彩色模式
    OV7725_WriteReg(0x15, 0x80); // 增益控制
}

// DMA传输回调
void DMA1_Stream1_IRQHandler() {
    if(DMA_GetITStatus(DMA1_Stream1, DMA_IT_TCIF1)) {
        // 处理图像数据（160x120x2字节）
        Process_ImageBuffer(DMA_GetCurrentDataRegister(DMA1_Stream1));
        DMA_ClearITPendingBit(DMA1_Stream1, DMA_IT_TCIF1);
    }
}

2. DHT11数据采集

#define DHT_PIN PB0

uint8_t DHT_ReadData(uint8_t *temp, uint8_t *humi) {
    // 发送起始信号
    DHT_GPIO_Out();
    DHT_Low();
    Delay_ms(20);
    DHT_High();

    // 等待响应
    if(!DHT_CheckResponse()) return 1;

    // 读取40位数据
    *humi = DHT_ReadByte();
    *temp = DHT_ReadByte();
    DHT_ReadByte(); // 校验位1
    DHT_ReadByte(); // 校验位2

    return 0;
}

// 单总线时序控制
void DHT_GPIO_Out() {
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_Pin = DHT_PIN;
    GPIO_Init(GPIOB, &GPIO_InitStruct);
}

uint8_t DHT_CheckResponse() {
    DHT_GPIO_In();
    Delay_us(40);
    return (GPIO_ReadInputDataBit(GPIOB, DHT_PIN) == 0);
}

3. ESP8266通信协议

// MQTT数据封装
void Send_MQTT_Payload(float temp, float humi) {
    char payload[128];
    sprintf(payload, "{\"temperature\":%.1f,\"humidity\":%.1f}", temp, humi);

    // 发送TCP数据
    ESP8266_SendCmd("AT+CIPSEND=0,%d\r\n", strlen(payload)+2);
    USART_SendString(payload);
}

// OneNET平台数据上传
void Upload_To_OneNET() {
    char cmd[64];
    sprintf(cmd, "AT+MQTTTOPIC=\"%s/temperature\",0,0,0\r\n", DEVICE_ID);
    ESP8266_SendCmd(cmd);
    USART_SendString((uint8_t*)temp_str);

    sprintf(cmd, "AT+MQTTTOPIC=\"%s/humidity\",0,0,0\r\n", DEVICE_ID);
    ESP8266_SendCmd(cmd);
    USART_SendString((uint8_t*)humi_str);
}

---

四、上位机显示方案

1. 基于Python的GUI界面

import tkinter as tk
import serial
import json

class DataDisplay:
    def __init__(self):
        self.root = tk.Tk()
        self.root.title("环境监测系统")

        # 创建画布
        self.canvas = tk.Canvas(self.root, width=640, height=480)
        self.canvas.pack()

        # 串口配置
        self.ser = serial.Serial('COM3', 115200)

        # 启动数据接收
        self.update_data()

    def update_data(self):
        if self.ser.in_waiting:
            data = self.ser.read_until(b'\r\n')
            if data.startswith(b'IMG:'):
                # 处理图像数据
                img_data = data[4:-2]
                self.display_image(img_data)
            elif data.startswith(b'DATA:'):
                # 解析温湿度
                json_data = json.loads(data[5:])
                self.update_labels(json_data)
        self.root.after(100, self.update_data)

    def display_image(self, img_data):
        # 将二进制数据转换为图像
        image = Image.open(io.BytesIO(img_data))
        self.photo = ImageTk.PhotoImage(image)
        self.canvas.create_image(0,0,image=self.photo)

    def update_labels(self, data):
        self.temp_label.config(text=f"温度: {data['temperature']}°C")
        self.humi_label.config(text=f"湿度: {data['humidity']}%")

if __name__ == "__main__":
    app = DataDisplay()
    app.root.mainloop()

---

五、调试与验证

1. 硬件调试要点 使用示波器验证DCMI时序（HREF与PCLK相位关系） 检查ESP8266的AT响应时间（应<500ms） 验证DHT11数据校验位（前4字节和校验）

2. 软件调试技巧

   • 使用逻辑分析仪捕获I2C配置过程

   • 添加调试打印：

     #define DEBUG_PRINT(...) printf(__VA_ARGS__); USART_SendString(__VA_ARGS__)


3. 典型问题解决方案

   问题现象	解决方法
   图像雪花噪点	检查XCLK频率（需24MHz±5%）
   WiFi连接超时	增加AT+CWJAP重试机制
   数据包丢失	启用UDP协议替代TCP

---

参考代码 STM32+OV7725+DHT11+ESP8266将温度和图片数据上传到上位机显示 www.youwenfan.com/contentcnl/73296.html

六、扩展功能建议

1. 多节点组网

   • 使用ESP8266的AP+STA模式实现设备组网

   • 示例配置：

     AT+CWMODE=3
     AT+CWSAP="CAM1","123456",5,4
     AT+CWJAP="ROUTER","WIFI_PWD"


2. 本地存储

   • 添加SPI Flash存储最近24小时数据

   • 使用FatFs文件系统：

     f_open(&file, "log.txt", FA_WRITE|FA_CREATE_ALWAYS);
     f_write(&file, buffer, size, &bytes_written);


3. 安全加密

   • 启用TLS加密传输

   • 使用mbedTLS库实现：

     mbedtls_ssl_config conf;
     mbedtls_ssl_setup(&ssl, &conf);
     mbedtls_ssl_set_bio(&ssl, &tcp_sock, send_cb, recv_cb, NULL);
