WireShark抓包分析

查看主机IP

在使用WireShark之前先了解一下自己计算机的一些信息

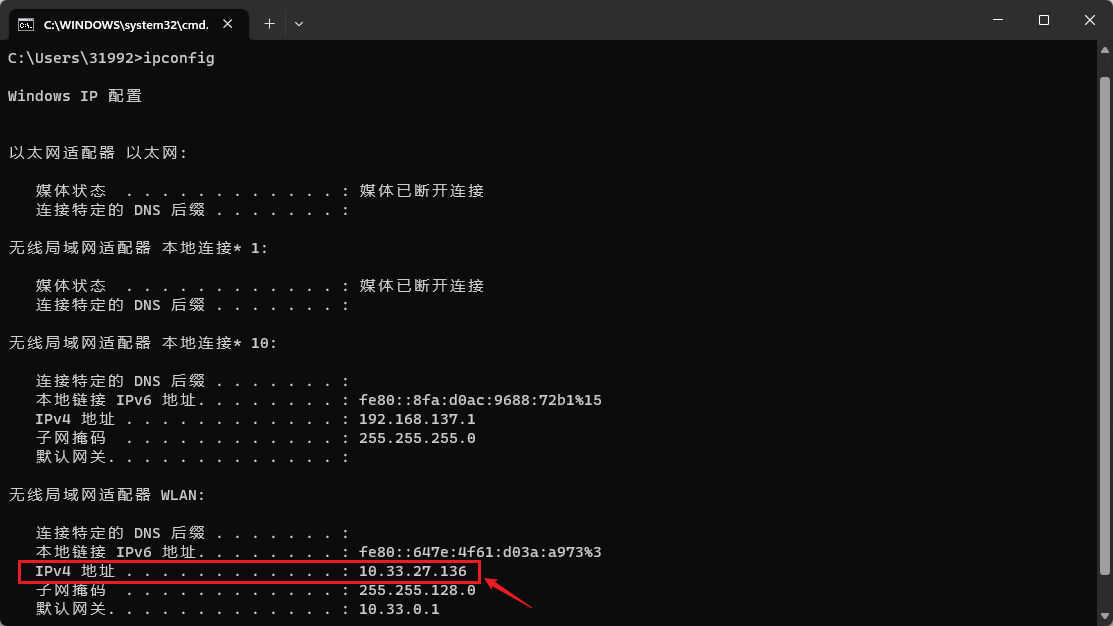

查看自己主机的IP地址，这里用的Win11电脑，直接使用cmd输入 ipconfig 查看本机IP信息

抓包

ping命令

ping命令是个使用频率极高的 网络诊断工具 ，在Windows、Unix和Linux系统下均适用。它是TCP/IP协议的一部分，**用于确定本地主机是否能与另一台主机交换数据报 **。根据返回的信息，我们可以推断TCP/IP参数设置是否正确以及运行是否正常。需要注意的是，成功与另一台主机进行一次或两次数据报交换并不表示TCP/IP配置就是正确的，必须成功执行大量的数据报交换，才能确信TCP/IP的正确性。

这里有一张图了解一下ping命令的过程

具体的执行过程：

假设主机A的IP地址是192.168.1.1，主机B的IP地址是192.168.1.2，他们都在同一个子网。那么当你在主机A上运行“ping 192.168.1.2”后，会发生什么呢？

（1）ping命令执行的时候，源主机首先会构建一个ICMP请求数据包，ICMP数据包内包含多个字段。最重要的是两个，第一个是类型字段，对于请求数据包而言该字段为8；另一个是顺序号，主要用于区分连续ping的时候发出的多个数据包。每发出一个数据包，顺序号会自动加1，为了能够计算往返的时间RTT，它会在报文的数据部分插入发送时间。

（2）由ICMP协议将这个数据包，连同地址192.168.1.2一起交给IP层，IP层将以192.168.1.2作为目的地址，本机IP作为源地址，加上一些其他的信息，构建一个IP数据包。

（3）接下来，需要加入MAC头，如果在本节ARP映射表中查找出IP地址192.168.1.2所对应的MAC地址，由数据链路层构建一个数据帧，目的地址是IP层传过来的MAC地址，源地址则是本机的MAC 地址；还要加上一些控制信息，依据以太网的介质访问规则，将它们传送出去。

（4）主机B收到这个数据帧后，先检查它的目的MAC地址，并和本机的MAC地址对比，如符合，则接收，否则就丢弃，接收后检查该数据帧，将IP包从数据帧中取出来，交给本机的IP层，同样，IP层检查后，将有用的信息提取出来后交给ICMP协议。

（5）主机B会构建一个ICMP应答包，应答数据包的类型字段为0，顺序号为接收到的请求数据包中的顺序号，然后再发送给主机A

分析：

在规定的时间内，源主机如果没有接收到ICMP的应答包，则说明目标主机不可达。

如果接收到了ICMP的应答包，则说明目标主机可达

此时，源主机会检查，用当前时刻减去该数据包最初从源主机上发出的时刻，就是ICMP数据包的时间延迟

使用WireShark

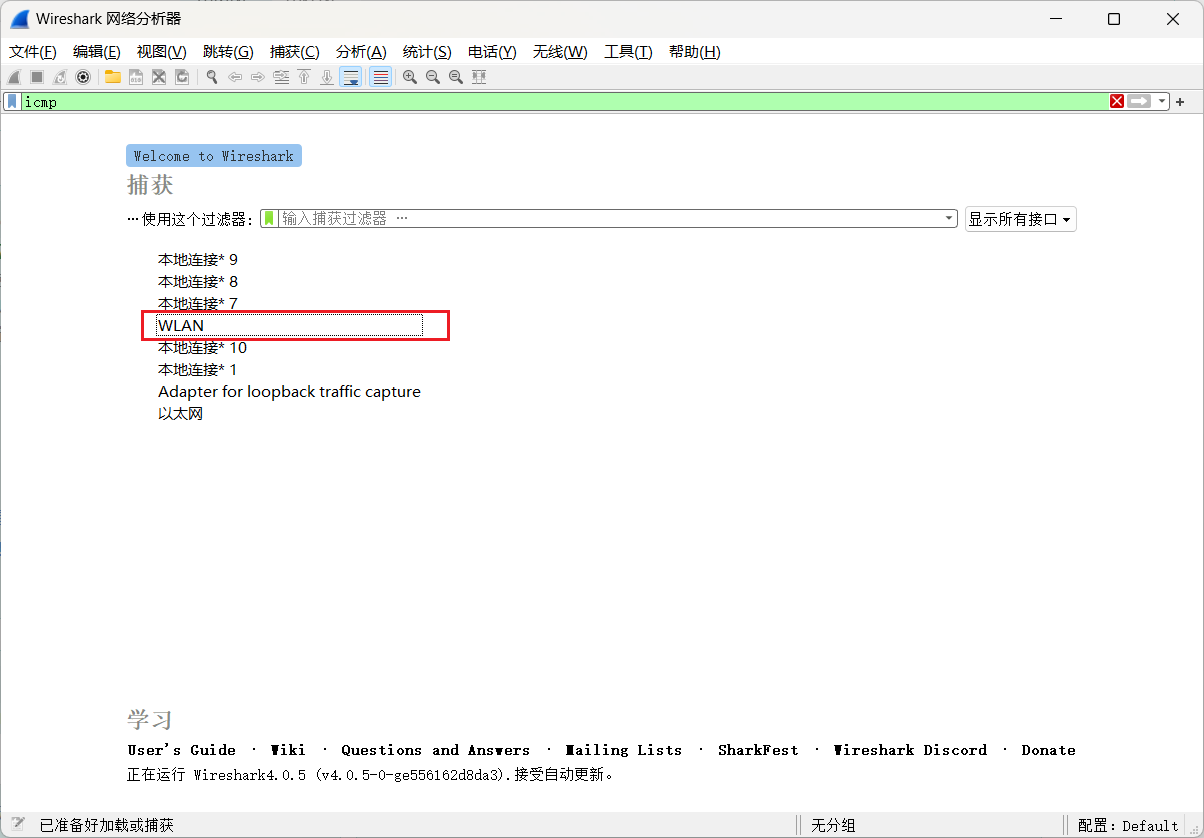

打开WireShark，选择自己使用的电脑使用的网卡，可以看自己IP信息中使用的IP对应的网卡，我这里使用的是WLAN，直接在WireShark中选择WLAN并启动

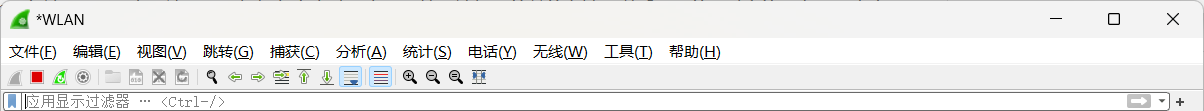

启动后，WireShark处于抓包状态中

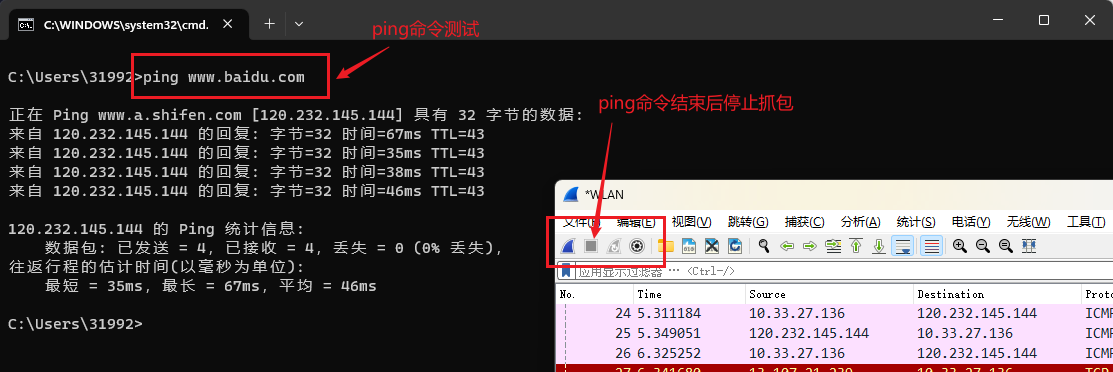

用ping命令进行抓包的操作以及分析抓包后的报文

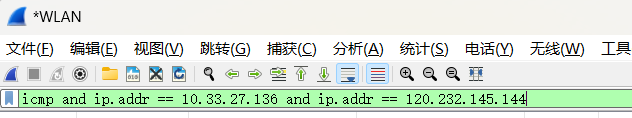

为防止其他无用数据包影响分析，使用过滤器将数据包列表进行过滤，只查看ICMP类型的包，并且源IP地址或目的IP地址为本机本机IP地址以及目标IP的数据包

（目标的IP在使用ping命令时已经有显示，如上图中的 120.232.145.144 ）

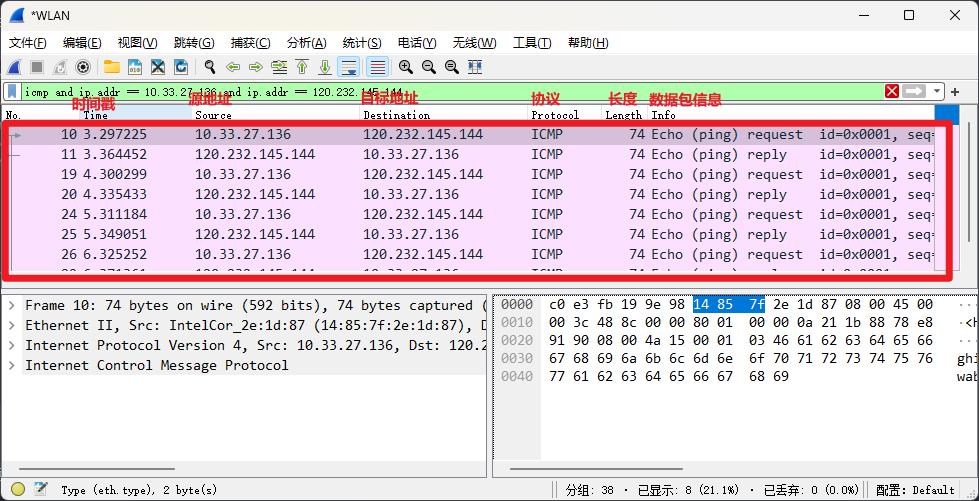

此时已经获取到使用ping命令时对应的数据包

在cmd中使用刚才的ping命令时，最后会显示一个ping统计信息，“数据包，已发送 = 4，已接收 = 4”，经过过滤后这里一共有8个包，并且4个是发送的（request），4个是接收的（reply）

分析

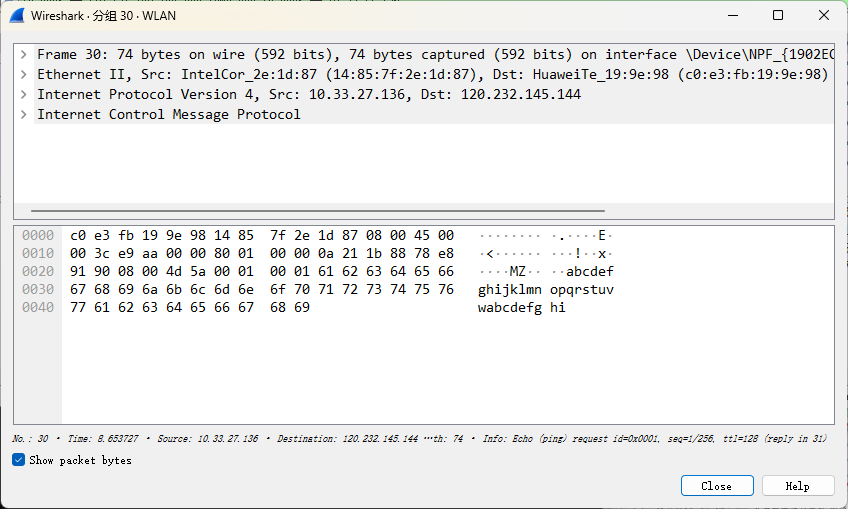

双击第一个 request类型 的数据包可以查看详细内容

这里一共有四条：

• 第一条是物理层的帧，包括多少字节，在哪个网卡被捕获到的
• 第二条是Ethernet II，意思是以太网第二层，也就是MAC层，包含源mac地址（src）和目的mac地址（dst）
• 第三条是IP协议，包含着源IP地址和目标IP地址
• 第四条是ICMP协议

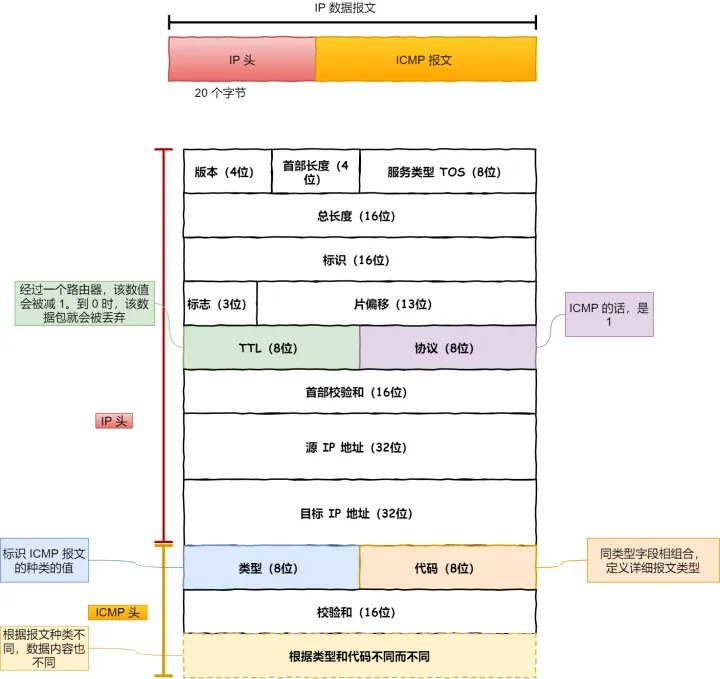

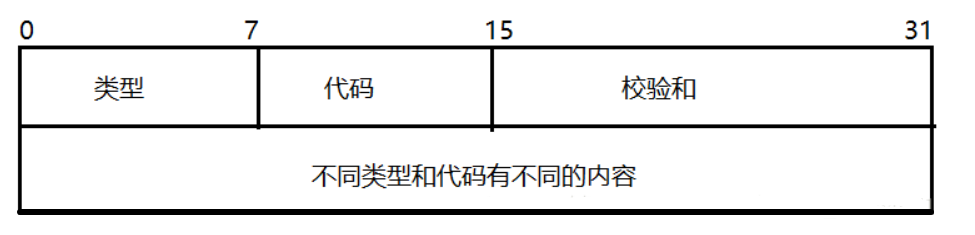

打开第四条查看ping报文的组成：

type = 8，code = 0 表示这是一个Ping请求类型

type = 0，code = 0 表示这是一个Ping应答类型（另一个reply类型的数据包就是Ping应答）

此外还有其他类型：

类型TYPE	代码CODE	用途|描述 Description	查询类Query	差错类Error
0	0	Echo Reply——回显应答（Ping应答）	x
3	0	Network Unreachable——网络不可达		x
3	1	Host Unreachable——主机不可达		x
3	2	Protocol Unreachable——协议不可达		x
3	3	Port Unreachable——端口不可达		x
3	4	Fragmentation needed but no frag. bit set——需要进行分片但设置不分片比特		x
3	5	Source routing failed——源站选路失败		x
3	6	Destination network unknown——目的网络未知		x
3	7	Destination host unknown——目的主机未知		x
3	8	Source host isolated (obsolete)——源主机被隔离（作废不用）		x
3	9	Destination network administratively prohibited——目的网络被强制禁止		x
3	10	Destination host administratively prohibited——目的主机被强制禁止		x
3	11	Network unreachable for TOS——由于服务类型TOS，网络不可达		x
3	12	Host unreachable for TOS——由于服务类型TOS，主机不可达		x
3	13	Communication administratively prohibited by filtering——由于过滤，通信被强制禁止		x
3	14	Host precedence violation——主机越权		x
3	15	Precedence cutoff in effect——优先中止生效		x
4	0	Source quench——源端被关闭（基本流控制）
5	0	Redirect for network——对网络重定向
5	1	Redirect for host——对主机重定向
5	2	Redirect for TOS and network——对服务类型和网络重定向
5	3	Redirect for TOS and host——对服务类型和主机重定向
8	0	Echo request——回显请求（Ping请求）	x
9	0	Router advertisement——路由器通告
10	0	Route solicitation——路由器请求
11	0	TTL equals 0 during transit——传输期间生存时间为0		x
11	1	TTL equals 0 during reassembly——在数据报组装期间生存时间为0		x
12	0	IP header bad (catchall error)——坏的IP首部（包括各种差错）		x
12	1	Required options missing——缺少必需的选项		x
13	0	Timestamp request (obsolete)——时间戳请求（作废不用）	x
14		Timestamp reply (obsolete)——时间戳应答（作废不用）	x
15	0	Information request (obsolete)——信息请求（作废不用）	x
16	0	Information reply (obsolete)——信息应答（作废不用）	x
17	0	Address mask request——地址掩码请求	x
18	0	Address mask reply——地址掩码应答

Checksum 校验和：

校验和是存在于各种报文中的一个字段，它存在的目的是验证报文在网络传输过程中的完整性（有的数据可能在链路传输时发生0-1数据翻转，从而导致报文出错）。因此，在报文的发送端，会根据报文中的首部或数据来计算一个校验和（IP报文的检验和只对首部进行计算，ICMP报文对报文首部和数据都进行计算），然后一旦接收端接受到相应报文，接收端也会对报文的首部或数据进行一次检验和计算，如果接收端算出来的检验和和发送端发送的不一样，那么对不起，接收端认为报文在传输过程中出了错，于是就丢掉该报文。

identifier 标识符 和 Sequence Number 序号：

标识符和序列号用于匹配回显应答和回显请求。具体来说，标识符确定该报文的发送者， 而序列号关联对应的请求报文和应答报文(请求报文和其对应的响应报文的序列号相同)。

TCP

数据包

Seq：表示该数据段的序号

• TCP提供有序的传输，所以每个数据段都要标上一个序号。我们不需要知道 Seq 起始号值是怎么出来的，但是需要知道他的增长方式：数据段 1 的起始 Seq = 1， 长度为 1448（意味着他包含了 1448 个字符），那么数据段 2 的 Seq 号就为 1 + 1448 = 1449，同理可得数据段 3 的 Seq

数据段 1	数据段 2	数据段 3
Seq = 1	Seq = 1449	Seq = 2897
n = 1448	LeLen = 1448	Len = 1448

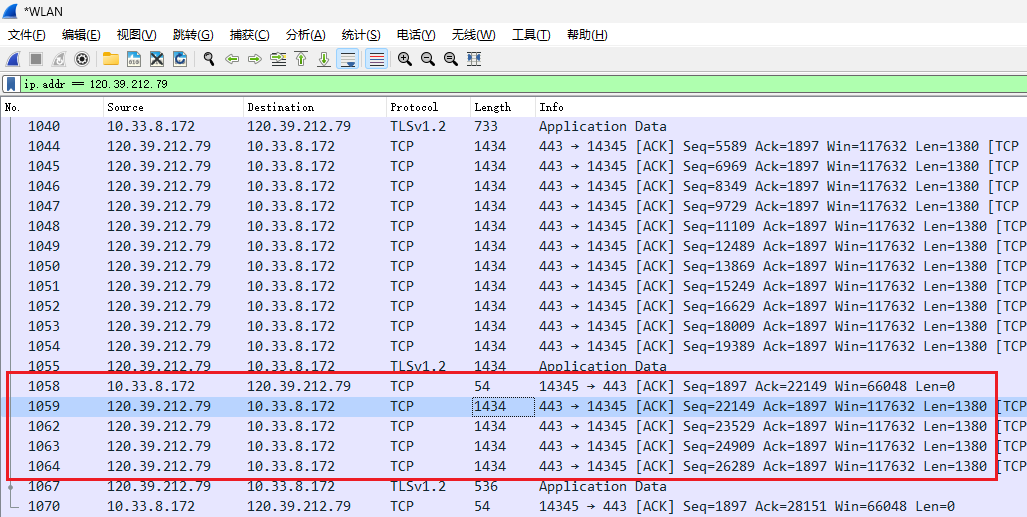

• 一个 Seq 号的大小是根据上一个数据段的 Seq 号和长度相加而来的，由于TCP是双向的，在一个连接中双方都可以是发送方，所以各自负责维护自己的Seq号。1059号包和1062号包都是由 120.39.212.79 维护，由于1059号包的 Seq = 22149， Len = 1380，所以1062号包的 Seq = 22149 + 1380 = 23529

Len：该数据段的长度，这个长度不包括 TCP 头。虽然上图中 1058 号包 Len = 0 ，但其实是有TCP头的，头部本身携带很多信息，所以 Len = 0 不代表没有意义。

Ack：确认号，如上图中的 1059 号包 Ack = 1897 ，接收方向发送方确认已经收到了哪些字节。

• 比如甲发送了“Seq ：x， Len：y”的数据段给乙，那乙恢复的确认号就是 x + y ，这意味着它收到了 x + y 之前的所有字节。 1058 号包的 Seq = 1897 ， Len = 0 ，所以来自接收方的 1059 号包的 Ack = 1897 + 0 = 1897 ， 表示收到了 1897 之前的所有字节。理论上，接收方回复的 Ack 号恰好就等于发送方下一个 Seq 号，可以看到 1058 号包的 Ack 号和 1059 号包的 Seq号相等。
• 在一个TCP连接中，因为双方都可以是接收方，所以它们维护各自的 Ack 号， 例如 1059 号包以及之后几个包 Ack 都是 1897 没有变更

除此之外，TCP 头还附带了很多标志位，在 WireShark上经常可以看到下面这些：

• SYN：携带这个标志的包表示正在发起连接请求。因为连接是双向的，所以建立连接时，双方都要发送一个 SYN。
• FIN：携带这个标志的包表示正在请求终止连接。因为连接是双向的，所以彻底关闭一个连接时，双方都要发一个 FIN。
• RST：用于重置一个混乱的连接，或者拒绝一个无效的请求。

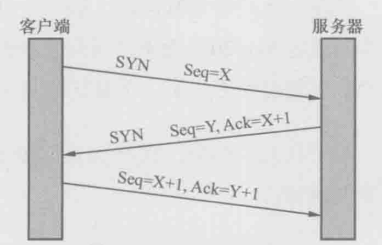

三次握手

连接过程：

1. 客户端发送一个SYN=1，ACK=0标志的数据包给服务端，请求进行连接，这是第一次握手；
2. 服务端收到请求并且允许连接的话，就会发送一个SYN=1，ACK=1标志的数据包给发送端，告诉它，可以通讯了，并且让客户端发送一个确认数据包，这是第二次握手；
3. 服务端发送一个SYN=0，ACK=1的数据包给客户端端，告诉它连接已被确认，这就是第三次握手。TCP连接建立，开始通讯。

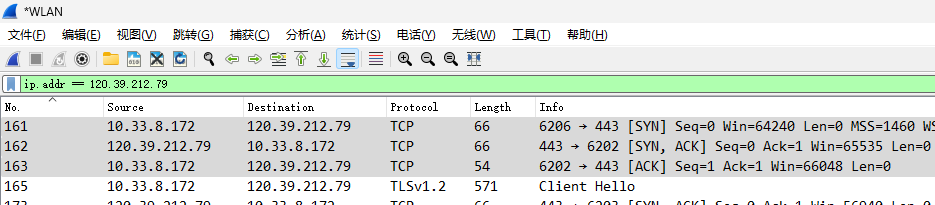

下图中 161 号包到 163号包即 3 次握手

TLSv2

在浏览器访问网址时会出现 TLSv1.2 协议的包，分析一下这个是来做什么的：

正常来说三次握手之后应该显示的是 HTTP 协议的包，而现在我们的浏览器随便打开一个网址你会发现是 HTTPS ，HTTP是明文传输的协议，可能受到第三方的攻击，非常不安全，因此诞生了 HTTPS

这个 “S“ 表示的是 SSL/TLS 协议，用公式说明就是 HTTPS = HTTP + SSL(TLS)

其中 SSL 即安全套接层，处于 OSI 七层模型中的会话层

通过抓包会发现，HTTPS 首次通信一共需要握手 7 次， TCP 三次握手和之后的 TLS四次握手

SSL/TLS是一种密码通信框架，他是世界上使用最广泛的密码通信方法。SSL/TLS综合运用了密码学中的对称密码，消息认证码，公钥密码，数字签名，伪随机数生成器等，可以说是密码学中的集大成者。

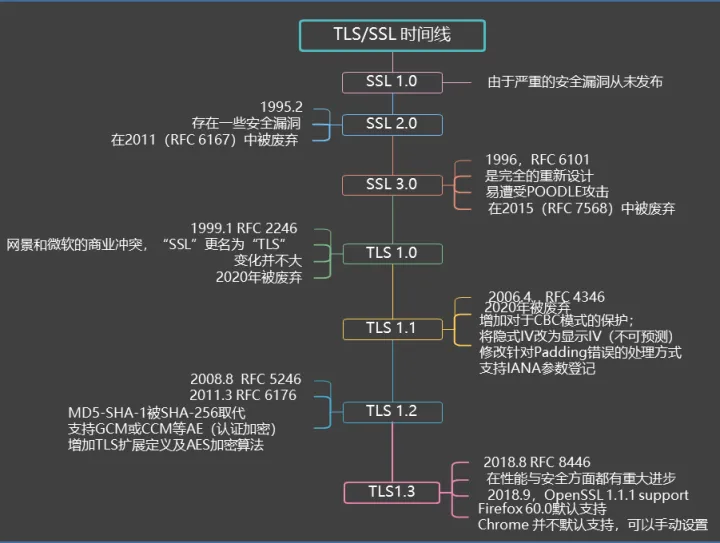

为了防止网络犯罪分子通过互联网访问敏感数据，人们引入了各种加密协议。TLS(Transport Layer Security) 安全传输层协议，是 SSL(Secure Socket Layer) 安全套接层协议的后续版本。

（可以作为一个了解）

TLS的三个作用
（1）身份认证
通过证书认证来确认对方的身份，防止中间人攻击
（2）数据私密性
使用对称性密钥加密传输的数据，由于密钥只有客户端/服务端有，其他人无法窥探。
（3）数据完整性
使用摘要算法对报文进行计算，收到消息后校验该值防止数据被篡改或丢失。

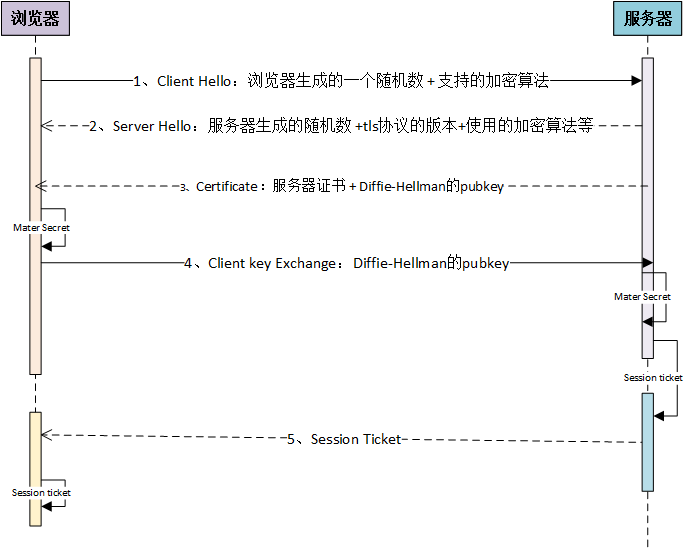

HTTPS 建立连接——四次握手

1. 浏览器给出协议版本号、一个客户端生成的随机数（Client random），以及客户端支持的加密方法。
2. 服务器确认双方使用的加密方法，使用的tls版本号和一个随机数。
3. 并给出数字证书、以及一个服务器运行Diffie-Hellman算法生成的参数，比如pubkey。
4. 浏览器获取服务器发来的pubkey，计算出另一个pubkey，发给服务器。
5. 服务器发给浏览器一个session ticket。

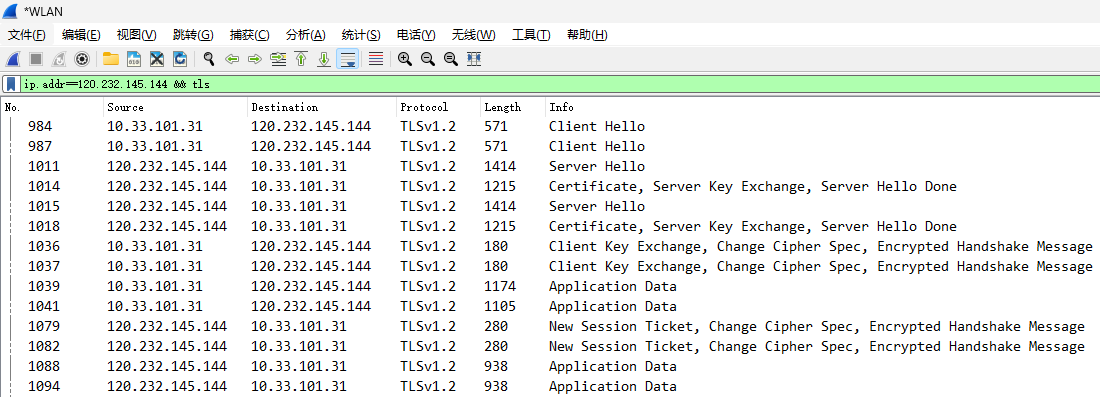

用浏览器访问 www.baidu.com 然后进行抓包测试一下，网址的 IP 地址可以使用 cmd 的 ping 命令找到（120.232.145.144 需要自己 ping 一下才知道，因为可能会有变化），然后通过过滤器查看所有源IP地址或目的IP地址是 120.232.145.144 并且是 TLSv1.2 协议的数据包

第一次握手：

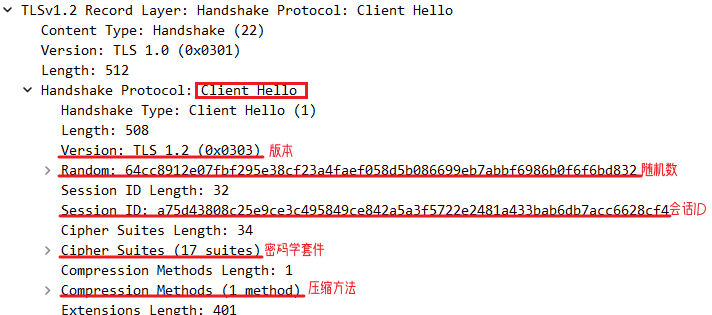

Client Hello：

客户端（浏览器）发送 Client Hello 消息给服务器，进行打招呼，并且提供一些信息。（ 984 号包）

1. 支持的协议版本，比如 TLSv1.2 。（Version）
2. 客户端生成的随机数，用于加密 (Random)
3. 用于复用 TLS 连接，防止资源的浪费。但这个要服务端支持才行。（Session ID)
4. 客户端支持的密码学套件，按客户端偏好排序，如果服务端没有可支持的，那就回应错误（returns a handshake failure alert）并关闭连接。(Cipher Suites)
5. 客户端支持的压缩方法（Compression Methods）

第二次握手：

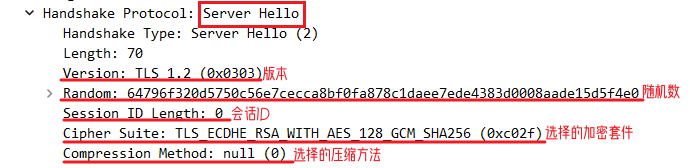

Server Hello：

服务器收到客户端的消息 Client Hello 后，回复消息 Server Hello 消息。（ 1011 号包）

1. 服务器确认支持客户端的 TLS 版本（Version）
2. 服务器生成的随机数（Random）
3. 服务端返回的会话 ID（Session ID）
   • 如果客户端刚刚发过来的 session_id 服务端已经有了缓存，并且同意复用连接，则返回一个和客户端刚刚发来的相同的 session_id。
   • 也可以发送一个新的 session_id，以便客户端下次将其携带并且复用。
   • 也可以回复一个空值，表示不缓存 session_id，因此也不会复用。
4. 服务器从客户端发来的加密套件列表中选出一个最合适的加密组合（Cipher Suite）
   • 用 ECDHE_RSA 作为秘钥交换算法，用 AES_128 作为通信时的对称加密算法，用 SHA256 作为哈希算法。
5. 选择的压缩算法

Certificate：

随后服务器为了证明身份，会给客户端发送数字证书，即 Certificate 消息 （ 1014 号包）

1. 证书版本号 (version)
2. 证书序列号，这个每个颁发机构是唯一的（serialNumber）
3. 签名算法（signature）
   • 表示用 sha256 这个哈希算法对证书进行哈希生成摘要，然后再用 RSA 这个非对称加密算法，用 CA 的私钥加密刚刚生成的摘要，形成数字签名。
4. 颁发者信息
5. 证书有效期
6. 证书持有者信息
7. 证书公钥

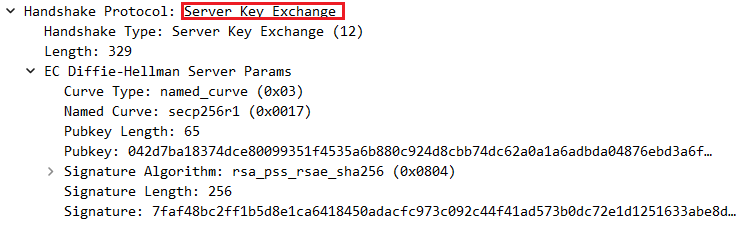

Server Key Exchange:

用于生成 Premaster secret （ 1014 号包）

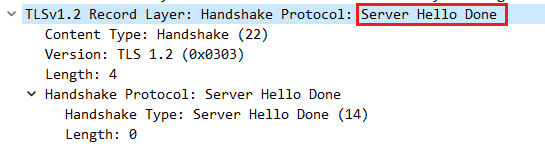

Server Hello Done：

最后，服务器发送 Server Hello Done 消息给客户端，只是通知客户端第二次握手完毕（ 1014 号包）

第三次握手：

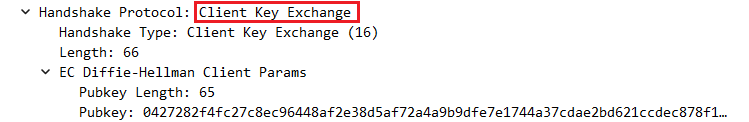

Client Key Exchange:

用于生成 premaster secret ，同之前的 ServerKeyExchange 配合使用的。（1036 号包）

客户端给服务端一个用于 ECDHE 算法的公钥：0427282f4fc27c8ec96448af2e38d5af72a4a9b9dfe7e1744a37cdae2bd621ccdec878f1f964222208346bff89e6d23f56c9465225471d4e0425a6a7728a0201dc

在 Client Hello 和 Server Hello 中生成的两个随机数，加上 ECDHE 算法得到的公钥一起计算出最终的对称加密秘钥 master_secret

一旦双方协商出来了这个相同的对称秘钥，那就可以开始愉快地安全通信了，TLS 层的工作也就圆满完成

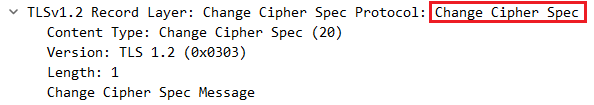

Change Cipher Spec:

秘钥改变通知，客户端通过 Change Cipher Spec 消息将Master Secret 对称密钥发送给服务器，并通知服务器开始使用对称加密的方式进行通信。（1036 号包）

在此之前的握手消息都是明文的，但只要出现了"Change Cipher Spec" 消息，之后的握手消息就都是密文了，wireshark抓到的数据包也会是乱码。

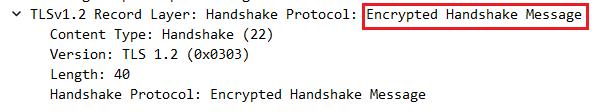

Encrypted Handshake Message:

最后，客户端发送 Encrypted Handshake Message 消息，将之前发送的所有数据做成摘要，使用Master Secret 对称密钥加密（这条消息已经是对称加密），供服务器验证之前握手过程中的数据是否被其他人篡改。（1036 号包）

第四次握手：

Change Cipher Spec :

服务器在收到客户端的 Client Key Exchange 消息后，使用RSA私钥对其解密，得到客户端生成的随机数 PreMaster，至此服务器也拥有了与客户端相同的三个随机数：Client Random、Server Random、PreMaster，服务器也使用这三个随机数计算对称密钥，将计算后的结果通过 Change Cipher Spec 消息返回给客户端。
（RSA非对称加密的作用就在于 对第三个随机数"PreMaster"的加密，前面两个随机数都是公开的）

Encrypted Handshake Message :

服务器通过 Encrypted Handshake Message 消息将之前握手过程中的数据生成的摘要 使用对称密钥加密后 发给 客户端，供客户端进行验证。至此TLS四次握手完毕。
