光源选择

1.光源分类

1.1发光原理分类

常见的光源有LED,荧光灯,红外光源等,
但Led光源在能耗和使用寿命上有巨大的优势,一般选择Led光源;除此之外,Led还具有很多优点,例如
1.有多个颜色可以选择,可以根据检测要求选择不同波段的光源,比如说红外,可见光,紫光;
2.相应速度快:相应时间在微秒级,可以瞬间点亮或者频闪；
3.结构设计灵活,根据不同的结构要求设计相应的发光角度和结构.

1.2发光结构

点光源,环形光,同轴光,条形光,背光,面光源,圆顶光

2.照明方式

漫反射:光滑表面使用漫反射消除反光
镜面反射:金属表面使用同轴光突出缺陷

2.1示例分析

高角度光-直射光

光滑的部分产生镜面反射所以比较亮,粗糙部分漫反射,整体比较暗,使用在金属划痕,无纺布异物检测,打标字符检测等

高角度光-漫射光

减少粗糙不平的表面带来的干扰,例如刹车片,使用穹顶光

低角度光

光滑部分光线反射走了,会比较暗,不光滑区域有光线进入镜头,会亮一些
对于超级光滑的物体来说,使用高角度光会反光,造成干扰,

背光-漫反射

结构简单,用在计数,边缘检测,尺寸测量等

背光-漫反射

精确边缘检测等

折射光

光源置于玻璃的下方,光线从下方投射进入内部,从另一面射出,表面平整的向着一致的方向射出,不平整的会折射四散,两者之间形成灰度差

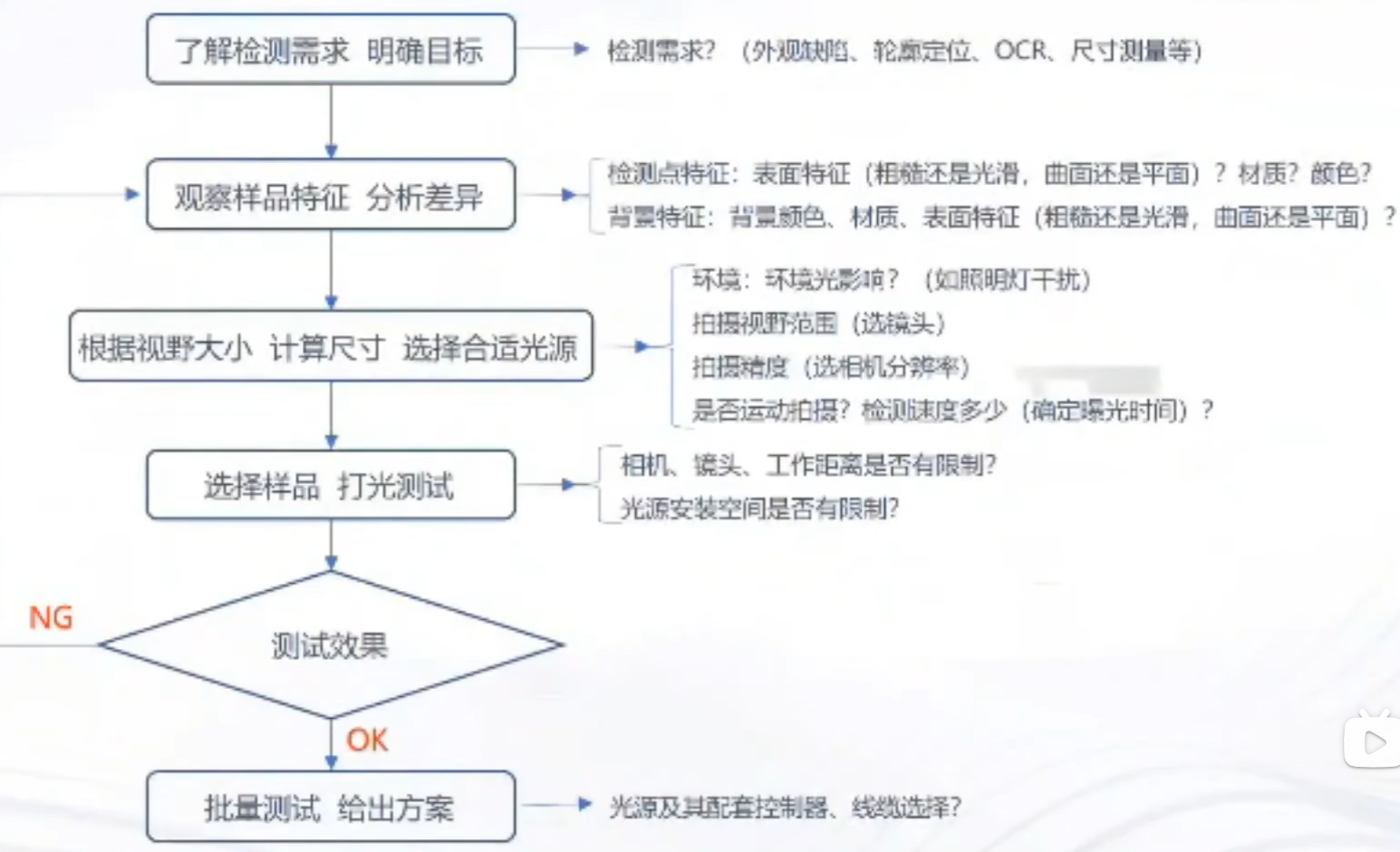

选择流程
