三、OpenGL 简单开始 --- 简单三角形绘制（vertex buffer & shader pre）

上一篇：二、OpenGL 简单开始 --- 从“规范”到“调用”

下一篇：四、OpenGL 简单开始 --- 着色器（shader）

1. 缓冲区 和 着色器

简单介绍：

• C++ 程序在 CPU 运行，缓冲区存放 CPU 给 GPU 的数据；
• 着色器是在 GPU 运行的程序，通过 drawcall 取缓冲区数据利用 GPU 进行渲染。

2. OpenGL 工作模式是个 “状态机”

工作模式：你告诉他，用什么缓冲区（定义的），用哪个着色器（GPU 内的），绘制什么样的三角形（图形数据），然后他帮你完成。

• 缓冲区：定义大小、编号；
• 着色器：如何读取数据（告诉 OpenGL 数据布局），使用数据；
• 数据：图形数据，存入缓存。

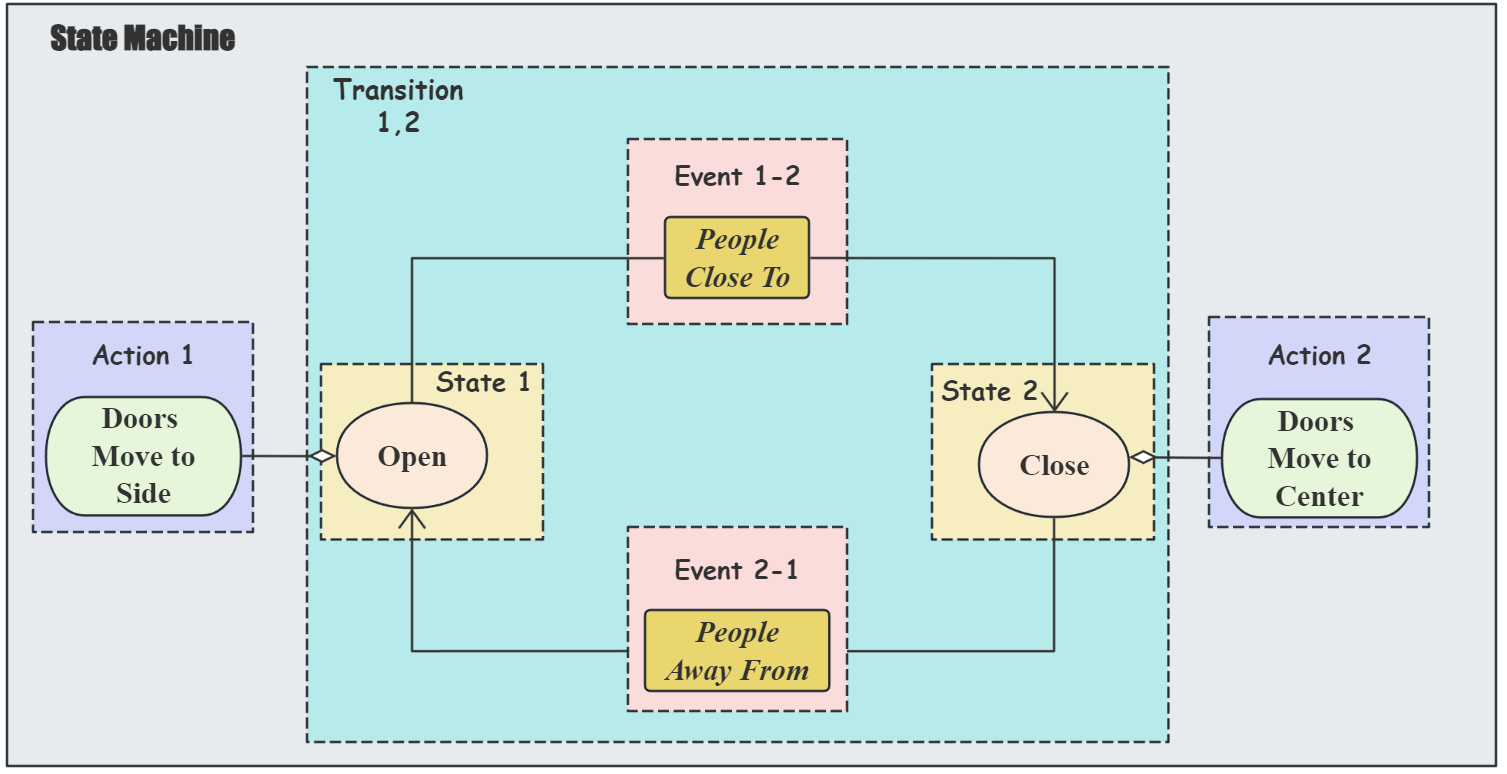

2.1 状态机概念

• 状态机（State Machine）是有限状态自动机的简称，是现实事物运行规则抽象而成的一个数学模型。
• 状态（State），现实事物是有不同状态的，例如自动门，有 open 和 closed 两种状态。有限状态机，即被描述的事物状态数量是有限个，例如自动门状态是两个 open 和 closed。
• 事件 (Event)，执行某个操作的触发条件或者口令。对于自动门，“人接近和远离”就是事件。
• 动作 (Action)，事件发生以后要执行动作。例如事件“人接近”，动作是“开门”；编程的时候，一个 Action 一般就对应一个函数。
• 变换 (Transition)，也就是从一个状态变化为另一个状态。例如“开门过程”就是一个变换。

这样看，我们利用 GLEW 使用 OpenGL 的时候，编写的都是事件 Event 指令，OpenGL 负责通过指令，进行工作状态的转换，调用 GPU 上实现的函数 Action。

3. 代码参考

3.1 数据 和 缓冲区

GL 的 API 参考地址。
主要学习 glGenBuffers，glBindBuffer，glBufferData

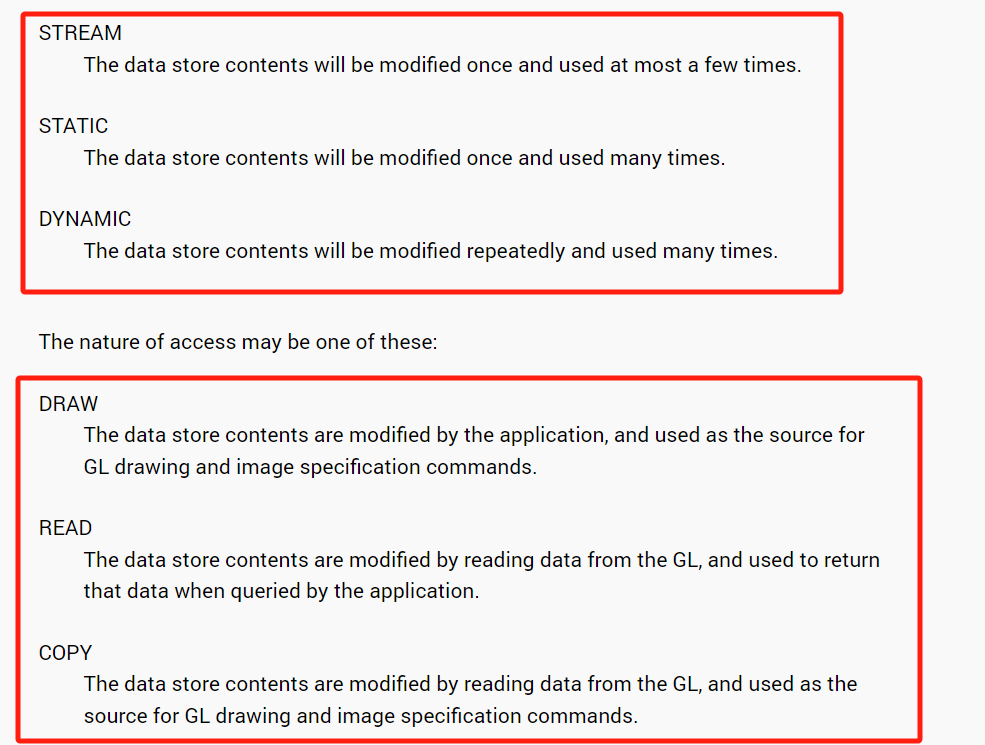

缓冲区数据的使用方式的参考如下：

 ......
 /* --- Draw A Triangle --- */
 // ！数据 ！
 float posintions[6] = {
     -0.5f, -0.5f,
     0.0f, 0.5f,
     0.5f, -0.5f
 };
 // ！数据 ！

 // ! 缓冲区 ！
 unsigned int buffer;
 // 生成缓冲区
 glGenBuffers(1, &buffer);  // 缓冲区个数 和 缓冲区编号
 // 绑定缓冲区 给 缓冲区数组
 glBindBuffer(GL_ARRAY_BUFFER, buffer);
 // 存入数据
 glBufferData
 (
     GL_ARRAY_BUFFER,  // 缓冲区对象
     6 * sizeof(float), // 设置大小
     posintions, // 数据
     GL_STATIC_DRAW // 使用方式
 );
 // ! 缓冲区 ！


 /* --- Draw A Triangle --- */

 /* Loop until the user closes the window */
 while (!glfwWindowShouldClose(window))
 {
    ......
 }
 ......

3.2 着色器前传（顶点数据）

顶点数据不仅仅是坐标信息，还包括一系列相关属性：

• 坐标
• 颜色
• 纹理
• 法线
• ......(一切与该点有关的信息)

所以我们不仅要有数据，还得告知 OpenGL 顶点数据的属性布局。
GL 的 API 参考地址。
主要学习 glVertexAttribPointer，glEnableVertexAttribArray

......
 /* --- Draw A Triangle --- */
 // ！数据 ！
 float posintions[6] = {
     -0.5f, -0.5f,
     0.0f, 0.5f,
     0.5f, -0.5f
 };
 // ！数据 ！


 // ! 缓冲区 ！
     ......
 // ! 缓冲区 ！


 // ！顶点属性布局 ！
 // 设置某一属性布局
 glVertexAttribPointer
 (
     0,          // 属性位置索引，代表第几个属性
     2,          // 几个数值表示该属性（维度，如位置（x, y）就是二维）
     GL_FLOAT,   // 数值类型
     GL_FALSE,   // 是否标准化到 [0，1] (一般是处理颜色时需要)
     // 顶点偏移量，某顶点移动到下个顶点所需字节数（仅有位置属性，float x + float y = 2 * 4 = 8 byte）
     sizeof(float) * 2,
     // 同一属性偏移量，某属性移动到下个同属性所需字节数（单一属性，不用偏移）。
     // 如有 0 位置：(float x, float y)； 1 法线：float normal，
     // 则在取法线时，需要越过位置，即偏移量为 2 * 4 = 8 byte。参数传入(const void*) 8。
     0
 );

 // 启用顶点属性布局
 glEnableVertexAttribArray(0); // 给出具体的属性索引
 // ！顶点属性布局 ！

 /* --- Draw A Triangle --- */
 ......
