G2o使用

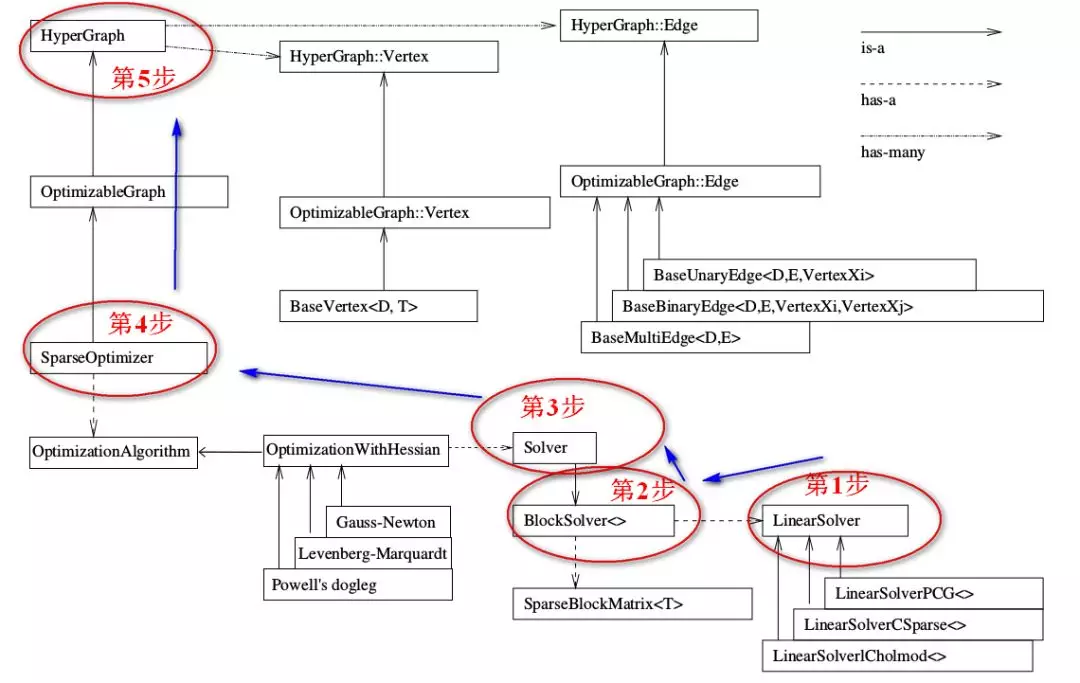

G2o(General Graph Optimization)：
上：SparseOptimizer 是需要维护的类。
它是一个Optimizable Graph，从而也是一个Hyper Graph。含有很多个顶点和很多个边。
Base Vertex 和 Base Edge 都是抽象的基类，而实际用的顶点和边，都是它们的派生类。
用 SparseOptimizer.addVertex 和 SparseOptimizer.addEdge 向一个图中添加顶点和边，最后调用 SparseOptimizer.optimize 完成优化。
下：在优化之前，需要指定求解器和迭代算法。
一个 SparseOptimizer 拥有一个 Optimization Algorithm，继承自Gauss-Newton, Levernberg-Marquardt, Powell's dogleg 三者之一。
同时，这个 Optimization Algorithm 拥有一个Solver，它含有两个部分。一个是 SparseBlockMatrix ，用于计算稀疏的雅可比和海塞； 一个是用于计算迭代过程中最关键的一步 \(H\Delta x=−b\)，需要一个线性方程的求解器。而这个求解器，可以从 PCG, CSparse, Choldmod 三者选一。
#include <iostream>
#include <g2o/core/base_vertex.h>
#include <g2o/core/base_unary_edge.h>
#include <g2o/core/block_solver.h>
#include <g2o/core/optimization_algorithm_levenberg.h>
#include <g2o/core/optimization_algorithm_gauss_newton.h>
#include <g2o/core/optimization_algorithm_dogleg.h>
#include <g2o/solvers/dense/linear_solver_dense.h>
#include <Eigen/Core>
#include <opencv2/core/core.hpp>
#include <cmath>
#include <chrono>
using namespace std;
// 曲线模型的顶点，模板参数：优化变量维度和数据类型
class CurveFittingVertex: public g2o::BaseVertex<3, Eigen::Vector3d>
{
public:
EIGEN_MAKE_ALIGNED_OPERATOR_NEW
virtual void setToOriginImpl() // 重置
{
_estimate << 0,0,0;
}
virtual void oplusImpl( const double* update ) // 更新
{
_estimate += Eigen::Vector3d(update);
}
// 存盘和读盘：留空
virtual bool read( istream& in ) {}
virtual bool write( ostream& out ) const {}
};
// 误差模型 模板参数：观测值维度，类型，连接顶点类型
class CurveFittingEdge: public g2o::BaseUnaryEdge<1,double,CurveFittingVertex>
{
public:
EIGEN_MAKE_ALIGNED_OPERATOR_NEW
CurveFittingEdge( double x ): BaseUnaryEdge(), _x(x) {}
// 计算曲线模型误差
void computeError()
{
const CurveFittingVertex* v = static_cast<const CurveFittingVertex*> (_vertices[0]);
const Eigen::Vector3d abc = v->estimate();
_error(0,0) = _measurement - std::exp( abc(0,0)*_x*_x + abc(1,0)*_x + abc(2,0) ) ;
}
virtual bool read( istream& in ) {}
virtual bool write( ostream& out ) const {}
public:
double _x; // x 值， y 值为 _measurement
};
int main( int argc, char** argv )
{
double a=1.0, b=2.0, c=1.0; // 真实参数值
int N=100; // 数据点
double w_sigma=1.0; // 噪声Sigma值
cv::RNG rng; // OpenCV随机数产生器
double abc[3] = {0,0,0}; // abc参数的估计值
vector<double> x_data, y_data; // 数据
cout<<"generating data: "<<endl;
for ( int i=0; i<N; i++ )
{
double x = i/100.0;
x_data.push_back ( x );
y_data.push_back (
exp ( a*x*x + b*x + c ) + rng.gaussian ( w_sigma )
);
cout<<x_data[i]<<" "<<y_data[i]<<endl;
}
// 构建图优化，先设定g2o
typedef g2o::BlockSolver< g2o::BlockSolverTraits<3,1> > Block; // 每个误差项优化变量维度为3，误差值维度为1
//第1步：创建一个线性求解器LinearSolver
Block::LinearSolverType* linearSolver = new g2o::LinearSolverDense<Block::PoseMatrixType>();
//第2步：创建BlockSolver。并用上面定义的线性求解器初始化
Block* solver_ptr = new Block( linearSolver ); // 矩阵块求解器
//第3步：创建总求解器solver。并从GN, LM, DogLeg 中选一个，再用上述块求解器BlockSolver初始化
g2o::OptimizationAlgorithmLevenberg* solver = new g2o::OptimizationAlgorithmLevenberg( solver_ptr );
// g2o::OptimizationAlgorithmGaussNewton* solver = new g2o::OptimizationAlgorithmGaussNewton( solver_ptr );
// g2o::OptimizationAlgorithmDogleg* solver = new g2o::OptimizationAlgorithmDogleg( solver_ptr );
//第4步:稀疏优化器（SparseOptimizer）
g2o::SparseOptimizer optimizer; // 图模型
optimizer.setAlgorithm( solver ); // 设置求解器
optimizer.setVerbose( true ); // 打开调试输出
//第5步：定义图的顶点和边。并添加到SparseOptimizer中
CurveFittingVertex* v = new CurveFittingVertex();//往图中增加顶点
v->setEstimate( Eigen::Vector3d(0,0,0) );
v->setId(0);
optimizer.addVertex( v );
// 往图中增加边
for ( int i=0; i<N; i++ ) // 往图中增加边
{
CurveFittingEdge* edge = new CurveFittingEdge( x_data[i] );
edge->setId(i);
edge->setVertex( 0, v ); // 设置连接的顶点
edge->setMeasurement( y_data[i] ); // 观测数值
edge->setInformation( Eigen::Matrix<double,1,1>::Identity()*1/(w_sigma*w_sigma) ); // 信息矩阵：协方差矩阵之逆
optimizer.addEdge( edge );
}
//第6步：设置优化参数，开始执行优化
cout<<"start optimization"<<endl;
chrono::steady_clock::time_point t1 = chrono::steady_clock::now();
optimizer.initializeOptimization();
optimizer.optimize(100);
chrono::steady_clock::time_point t2 = chrono::steady_clock::now();
chrono::duration<double> time_used = chrono::duration_cast<chrono::duration<double>>( t2-t1 );
cout<<"solve time cost = "<<time_used.count()<<" seconds. "<<endl;
// 输出优化值
Eigen::Vector3d abc_estimate = v->estimate();
cout<<"estimated model: "<<abc_estimate.transpose()<<endl;
return 0;
}
1、创建线性求解器LinearSolver
求解\(H\Delta x=−b\)：
1 LinearSolverCholmod ：使用sparse cholesky分解法。继承自LinearSolverCCS
2 LinearSolverCSparse：使用CSparse法。继承自LinearSolverCCS
3 LinearSolverPCG ：使用preconditioned conjugate gradient 法，继承自LinearSolver
4 LinearSolverDense ：使用dense cholesky分解法。继承自LinearSolver
5 LinearSolverEigen： 依赖项只有eigen，使用eigen中sparse Cholesky 求解，因此编译好后可以方便的在其他地方使用，性能和CSparse差不多。继承自LinearSolver
2、创建BlockSolver
BlockSolver 内部包含 LinearSolver,用上面我们定义的线性求解器LinearSolver来初始化。
BlockSolver有两种定义方式：
一种是指定的固定变量的solver，我们来看一下定义
using BlockSolverPL = BlockSolver< BlockSolverTraits<p, l> >;
其中p代表pose的维度（注意一定是流形manifold下的最小表示），l表示landmark的维度。
另一种是可变尺寸的solver，定义如下
using BlockSolverX = BlockSolverPL<Eigen::Dynamic, Eigen::Dynamic>;
可变尺寸的solver?:因为在某些应用场景，我们的Pose和Landmark在程序开始时并不能确定，那么此时这个块状求解器就没办法固定变量，此时使用这个可变尺寸的solver，所有的参数都在中间过程中被确定。
block_solver.h的最后，预定义了比较常用的几种类型，如下所示：
BlockSolver_6_3 ：表示pose 是6维，观测点是3维。用于3D SLAM中的BA
BlockSolver_7_3：在BlockSolver_6_3 的基础上多了一个scale
BlockSolver_3_2：表示pose 是3维，观测点是2维
3、创建总求解器solver
从GN, LM, DogLeg 中选一个，再用上述块求解器BlockSolver初始化。
4、创建稀疏优化器（SparseOptimizer）
创建稀疏优化器：g2o::SparseOptimizer optimizer;
用前面定义好的求解器作为求解方法：SparseOptimizer::setAlgorithm(OptimizationAlgorithm* algorithm)
其中setVerbose是设置优化过程输出信息用的：SparseOptimizer::setVerbose(bool verbose)
5、定义图的顶点和边
- 顶点
(1) 继承关系
HyperGraph::Vertex 是个abstract vertex，必须通过派生来使用。
OptimizableGraph::Vertex 继承自 HyperGraph。
BaseVertex<D, T>继承自OptimizableGraph::Vertex 。
(2)模板参数 D 和 T：
D是int 类型的，表示vertex的最小维度，比如3D空间中旋转是3维的，那么这里 D = 3。
T是待估计vertex的数据类型，比如用四元数表达三维旋转的话，T就是Quaternion 类型。
g2o本身内部定义了一些常用的顶点类型：
VertexSE2 : public BaseVertex<3, SE2> //2D pose Vertex, (x,y,theta)
VertexSE3 : public BaseVertex<6, Isometry3> //6d vector (x,y,z,qx,qy,qz) (note that we leave out the w part of the quaternion)
VertexPointXY : public BaseVertex<2, Vector2>
VertexPointXYZ : public BaseVertex<3, Vector3>
VertexSBAPointXYZ : public BaseVertex<3, Vector3>
// SE3 Vertex parameterized internally with a transformation matrix and externally with its exponential map
VertexSE3Expmap : public BaseVertex<6, SE3Quat>
// SBACam Vertex, (x,y,z,qw,qx,qy,qz),(x,y,z,qx,qy,qz) (note that we leave out the w part of the quaternion.
// qw is assumed to be positive, otherwise there is an ambiguity in qx,qy,qz as a rotation
VertexCam : public BaseVertex<6, SBACam>
// Sim3 Vertex, (x,y,z,qw,qx,qy,qz),7d vector,(x,y,z,qx,qy,qz) (note that we leave out the w part of the quaternion.
VertexSim3Expmap : public BaseVertex<7, Sim3>
(3) 重新定义顶点一般需要考虑重写如下函数：
virtual bool read(std::istream& is);
virtual bool write(std::ostream& os) const;
virtual void oplusImpl(const number_t* update);
virtual void setToOriginImpl();
read，write：分别是读盘、存盘函数，一般情况下不需要进行读/写操作的话，仅仅声明一下就可以
setToOriginImpl：顶点重置函数，设定被优化变量的原始值。
oplusImpl：顶点更新函数。非常重要的一个函数，主要用于优化过程中增量△x 的计算。我们根据增量方程计算出增量之后，就是通过这个函数对估计值进行调整的，因此这个函数的内容一定要重视。
(4)添加顶点
// 曲线拟合：往图中增加顶点
CurveFittingVertex* v = new CurveFittingVertex();
v->setEstimate( Eigen::Vector3d(0,0,0) );
v->setId(0);
optimizer.addVertex( v );
- 边
(1)边的继承关系
g2o/g2o/core/hyper_graph.h
g2o/g2o/core/optimizable_graph.h
g2o/g2o/core/base_edge.h
(2)三种边
BaseUnaryEdge，BaseBinaryEdge，BaseMultiEdge 分别表示一元边，两元边，多元边。
参数：D, E, VertexXi, VertexXj，他们的分别代表：
D 是 int 型，表示测量值的维度 （dimension）
E 表示测量值的数据类型
VertexXi，VertexXj 分别表示不同顶点的类型
例子：边表示三维点投影到图像平面的重投影误差，设置输入参数如下：
BaseBinaryEdge<2, Vector2D, VertexSBAPointXYZ, VertexSE3Expmap>
第1个2是说测量值是2维的，也就是图像像素坐标x,y的差值，对应测量值的类型是Vector2D，两个顶点也就是优化变量分别是三维点 VertexSBAPointXYZ，和李群位姿VertexSE3Expmap
(3)重写边：
virtual bool read(std::istream& is);
virtual bool write(std::ostream& os) const;
virtual void computeError();
virtual void linearizeOplus();
read，write：分别是读盘、存盘函数，一般情况下不需要进行读/写操作的话，仅仅声明一下就可以
computeError函数：非常重要，是使用当前顶点的值计算的测量值与真实的测量值之间的误差
linearizeOplus函数：非常重要，是在当前顶点的值下，该误差对优化变量的偏导数，也就是我们说的Jacobian
还有几个重要的成员变量和函数:
_measurement：存储观测值
_error：存储computeError() 函数计算的误差
_vertices[]：存储顶点信息，比如二元边的话，_vertices[] 的大小为2，存储顺序和调用setVertex(int, vertex) 是设定的int 有关（0 或1）
setId(int)：来定义边的编号（决定了在H矩阵中的位置）
setMeasurement(type) 函数来定义观测值
setVertex(int, vertex) 来定义顶点
setInformation() 来定义协方差矩阵的逆
(4)添加边
//曲线拟合：往图中增加边 一元边
for ( int i=0; i<N; i++ )
{
CurveFittingEdge* edge = new CurveFittingEdge( x_data[i] );
edge->setId(i);
edge->setVertex( 0, v ); // 设置连接的顶点
edge->setMeasurement( y_data[i] ); // 观测数值
edge->setInformation( Eigen::Matrix<double,1,1>::Identity()*1/(w_sigma*w_sigma) ); // 信息矩阵：协方差矩阵之逆
optimizer.addEdge( edge );
}
//pose_estimation_3d2d.cpp
index = 1;
for ( const Point2f p:points_2d )
{
g2o::EdgeProjectXYZ2UV* edge = new g2o::EdgeProjectXYZ2UV();
edge->setId ( index );
edge->setVertex ( 0, dynamic_cast<g2o::VertexSBAPointXYZ*> ( optimizer.vertex ( index ) ) );
edge->setVertex ( 1, pose );
edge->setMeasurement ( Eigen::Vector2d ( p.x, p.y ) );
edge->setParameterId ( 0,0 );
edge->setInformation ( Eigen::Matrix2d::Identity() );
optimizer.addEdge ( edge );
index++;
}
//二元边：一个是 0 和 VertexSBAPointXYZ 类型的顶点，一个是1 和pose
_vertices[0] 对应的是 VertexSBAPointXYZ 类型的顶点，也就是三维点，_vertices[1] 对应的是VertexSE3Expmap 类型的顶点，也就是位姿pose。因此前面 1 对应的就应该是 pose，0对应的 应该就是三维点。
6、设置优化参数，开始执行优化。
设置SparseOptimizer的初始化、迭代次数、保存结果等。
初始化：
SparseOptimizer::initializeOptimization(HyperGraph::EdgeSet& eset)
设置迭代次数，然后就开始执行图优化了:
SparseOptimizer::optimize(int iterations, bool online)
