3.5 共栅极

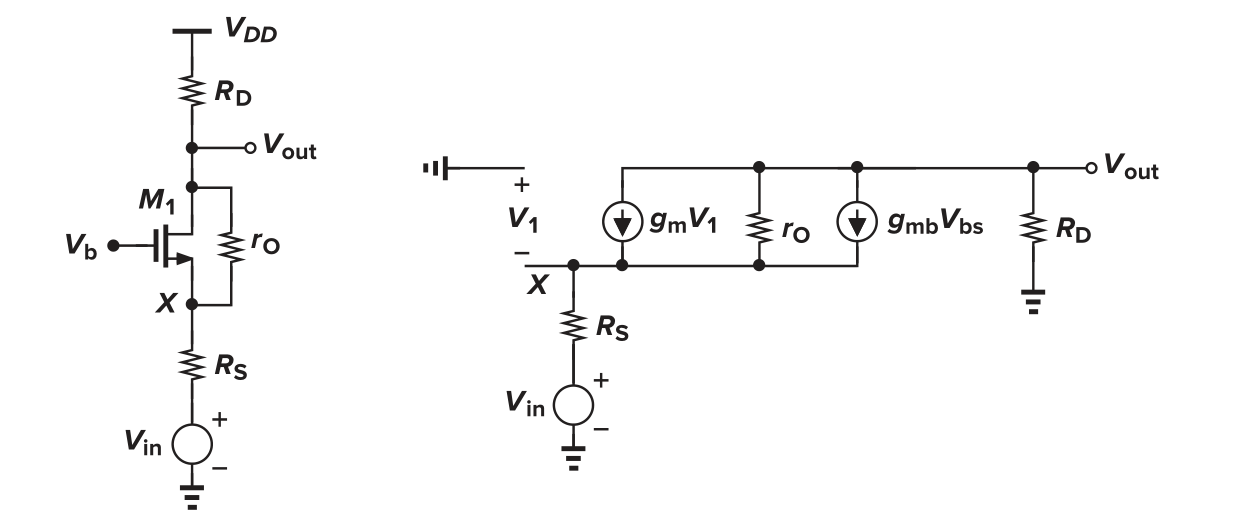

  • 戴维南法

　　1. 将RD 断开，此时因没有电流回路，流过Rs的电流为0，Vx = Vin ;

　　    但此时gmV1，ro，gmbVbs 构成两个回路，流过ro 的总电流为 (gm+gmb)Vin = (Vout - Vin)/ro

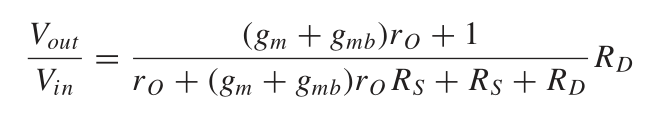

　　    可计算出等效电压

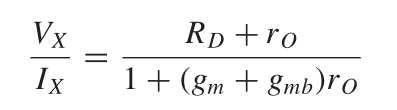

　　2. 根据3.3.6节公式可算出等效电阻

　　3. 计算Av

　　　

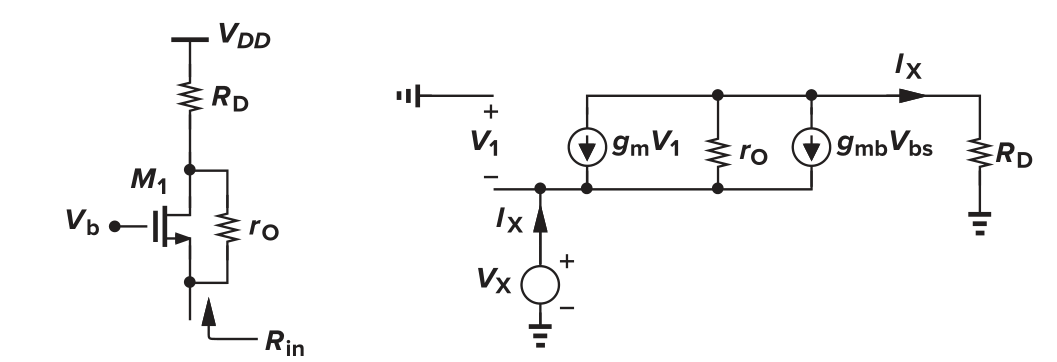

  • 输入阻抗

　　

　　
