3.3.6 带源极负反馈的共源级

• 辅助定理

　　- 电压增益等于 -G_mR_out

　　- 等效跨导：

　　

　　 计算等效跨导时要将输出与地短接，为什么？

　　 ？当MOS处于饱和区时，V_D的变化对I_D的影响不存在(不考虑沟道调制效应)，故将输出端D短接到地

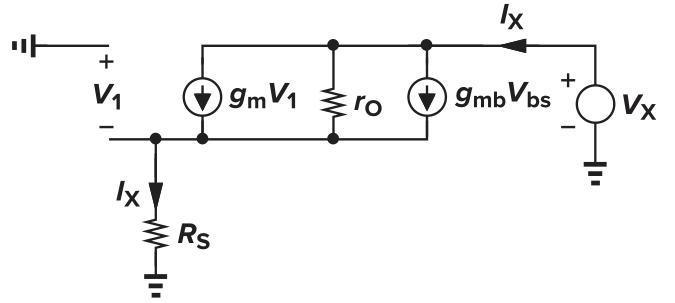

• 输出电阻计算

　　

　　

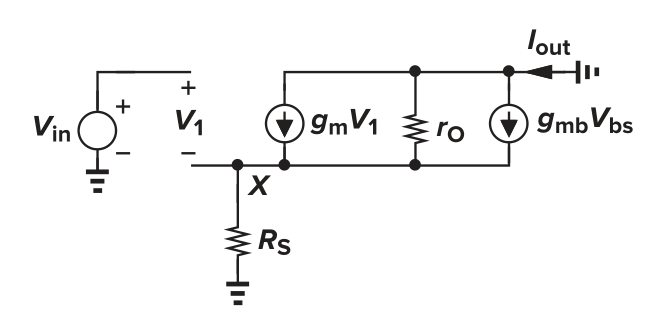

• 考虑体效应，沟道调制时G_m



　　

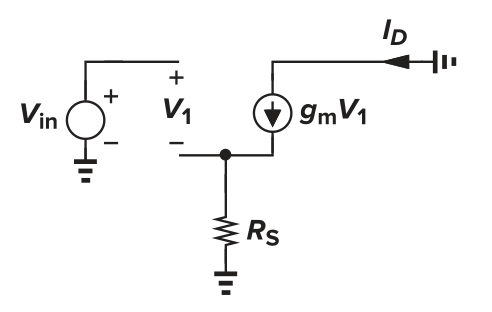

• 不考虑体效应，沟道调制时G_m

　　

　　

　　

　　总输出电阻为R_D。套用计算输出电阻R_out的公式，当不考虑沟道调制时，可认为 ro 为无穷，此时R_out为无穷，总的输出电阻为R_D
