3.3.2 采用二极管连接型器件做负载的共源级

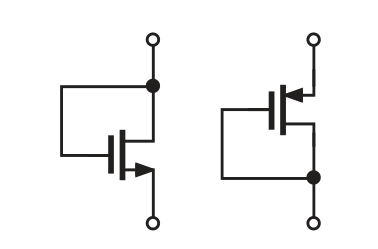

• 基本接法

　　接法如上图所示，G和D短接在一起，此时MOS处于饱和区。



• 阻抗计算

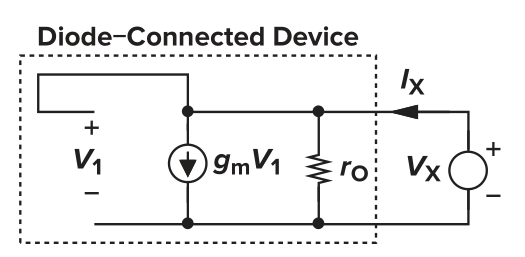

　　- 从栅极D向下看

　　　　

　　

　　

　　这里没有gm，因为源极S接地

　　

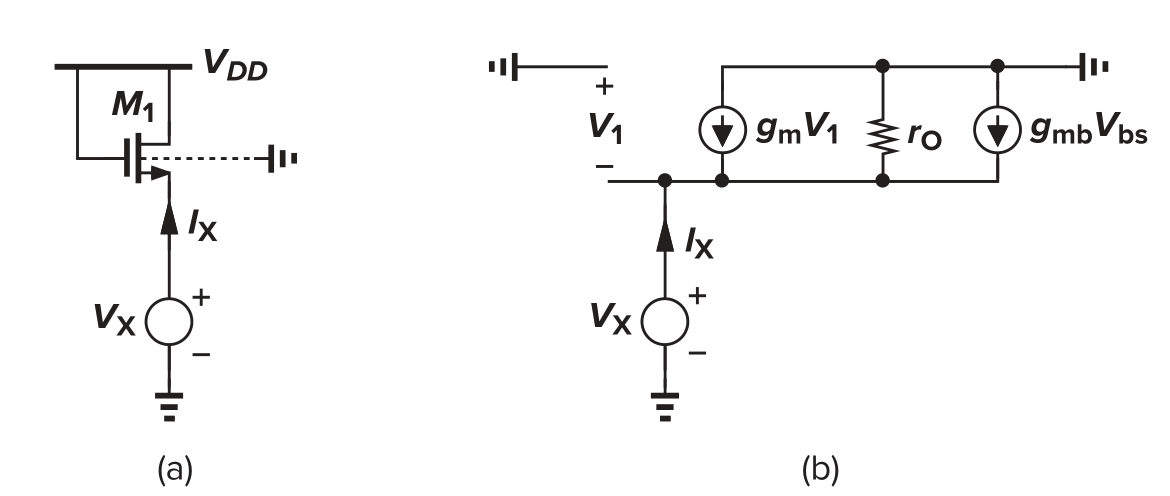

　　- 从源端S向上看

　　

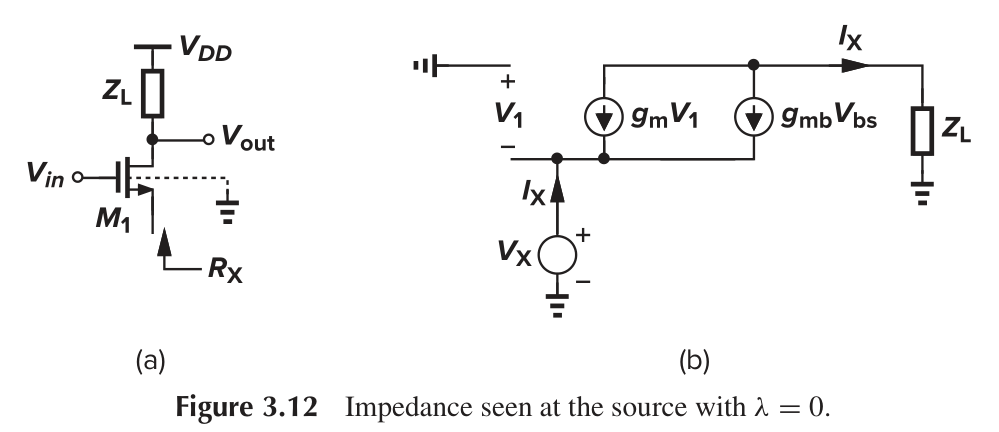

　　- Question：

　　为什么这里电流源要考虑阻抗，而3.3.1节没有考虑？

　　答：3.3.1节中源极S是接地的，小信号等效电路中Vgs为0，电流源的电流为0，而本节中源极S没有接地，小信号电路中Vgs不为0，所以本节阻抗要考虑gm的作用



• 例题：
