3.3.1 采用电阻作负载的共源级

• 基本电路描述

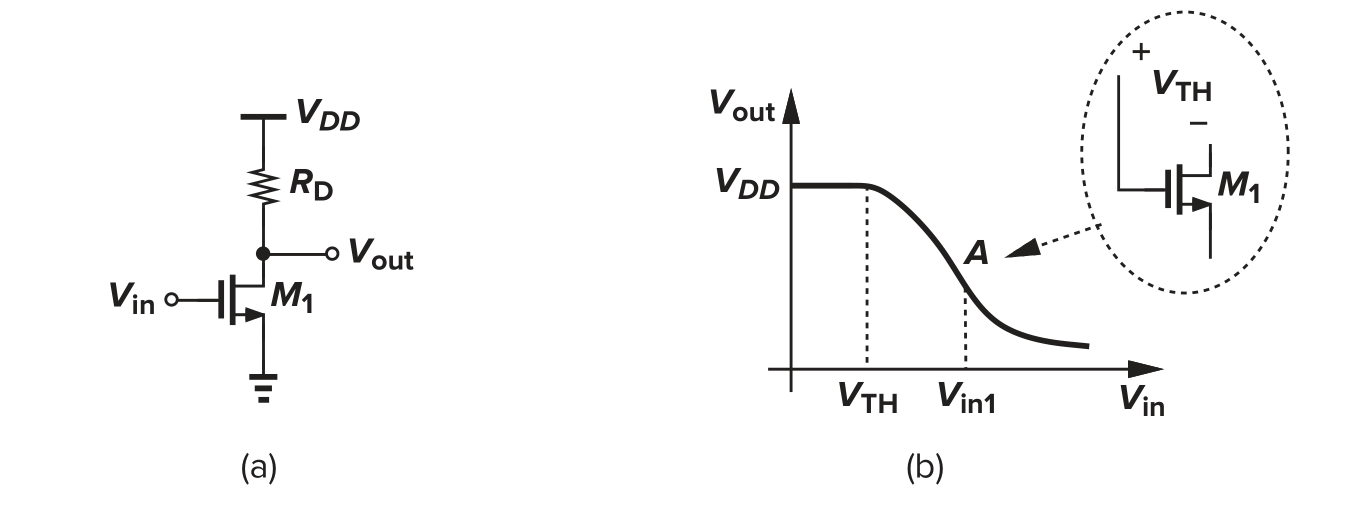

　　基本电路如上图(a)所示。当输入Vin从0到V_DD变化时，Vout的变化如上图(b)所示。当Vin<Vth时，MOS不导通，流过R_D的电流为0，输出电压Vout为V_DD。当Vin>Vth时，此时I_D比较小，R_D上分压也比较小，Vout比较大，MOS处于饱和区。随着Vin的逐渐增加，I_D增加，Vout减小，当Vout=Vin-Vth时，MOS将进入线性区。

• 计算Av的前期准备


　　

　　为了计算Av，需要先写出Vout和Vin之间的关系式：

　　- 饱和区：

　

　　- 同时也可以计算出饱和区和线性区的临界输入值：

 　

• 不同情况下Av的表达式

　　线性区的跨导比饱和区的跨导小，所以只考虑饱和区的放大倍数：

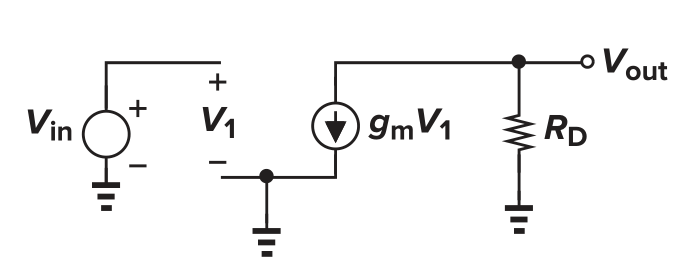

　　- 不考虑沟道调制效应ro时：

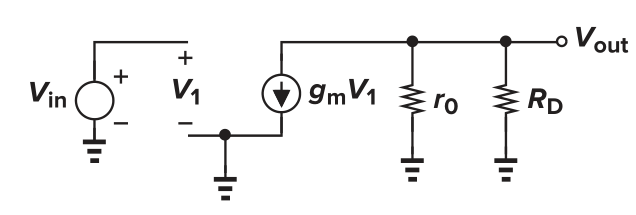

　　- 考虑沟道调制效应ro时：
