基于OA的10BASE-T1S_IOP测试实践

IOP互操作测试



10BASE-T1S 进入部件和 ECU 集成后，网络往往包含不同供应商的 PHY 和节点。单个设备通过功能或一致性验证，并不等于多设备可以在同一混合网段稳定协同。OPEN Alliance 发布的 10BASE-T1S Half-Duplex Interoperability Test Suite Specification v1.5，是行业开展 10BASE-T1S 多节点互操作验证的主要依据。



IOP 测试不仅检查正常通信，还通过供电接地异常、总线故障、终端变化、Dynamic Ground Shift、异常物理层信号、启动条件和 PLCA 状态变化等场景，验证网络受到扰动后的通信、降级、恢复与诊断行为。



北汇信息依据 OA 10BASE-T1S IOP 测试规范 v1.5 建立了 H1/H2 多节点测试解决方案，并已在多个国内 10BASE-T1S 项目中开展互操作测试实践。本文结合测试拓扑、故障注入和实际波形，介绍 Interoperability、PHY Diagnostic 及自动化测试的目的与工程要点。



01

测试环境与范围



1. 测试环境与边界

IOP 环境由 DUT、IOP 测试设备、故障/噪声注入、可编程供电和总线观测组成。测试侧负责构建 H1/H2 测试拓扑、配置参与节点并实施规定的异常条件；DUT 的工作模式、PLCA 状态和诊断读取仍由被测件自身接口完成。

测试前需要明确 DUT 角色、供电接地方式、PLCA 参数、参与节点和判定数据源，避免把测试侧配置替代被测件真实状态。



2. H1与H2测试拓扑

H1 为两节点混合网段，H2 为多节点混合网段。不同用例在参与节点、Node ID、PLCA 状态、Message Mode 和故障对象之间切换。

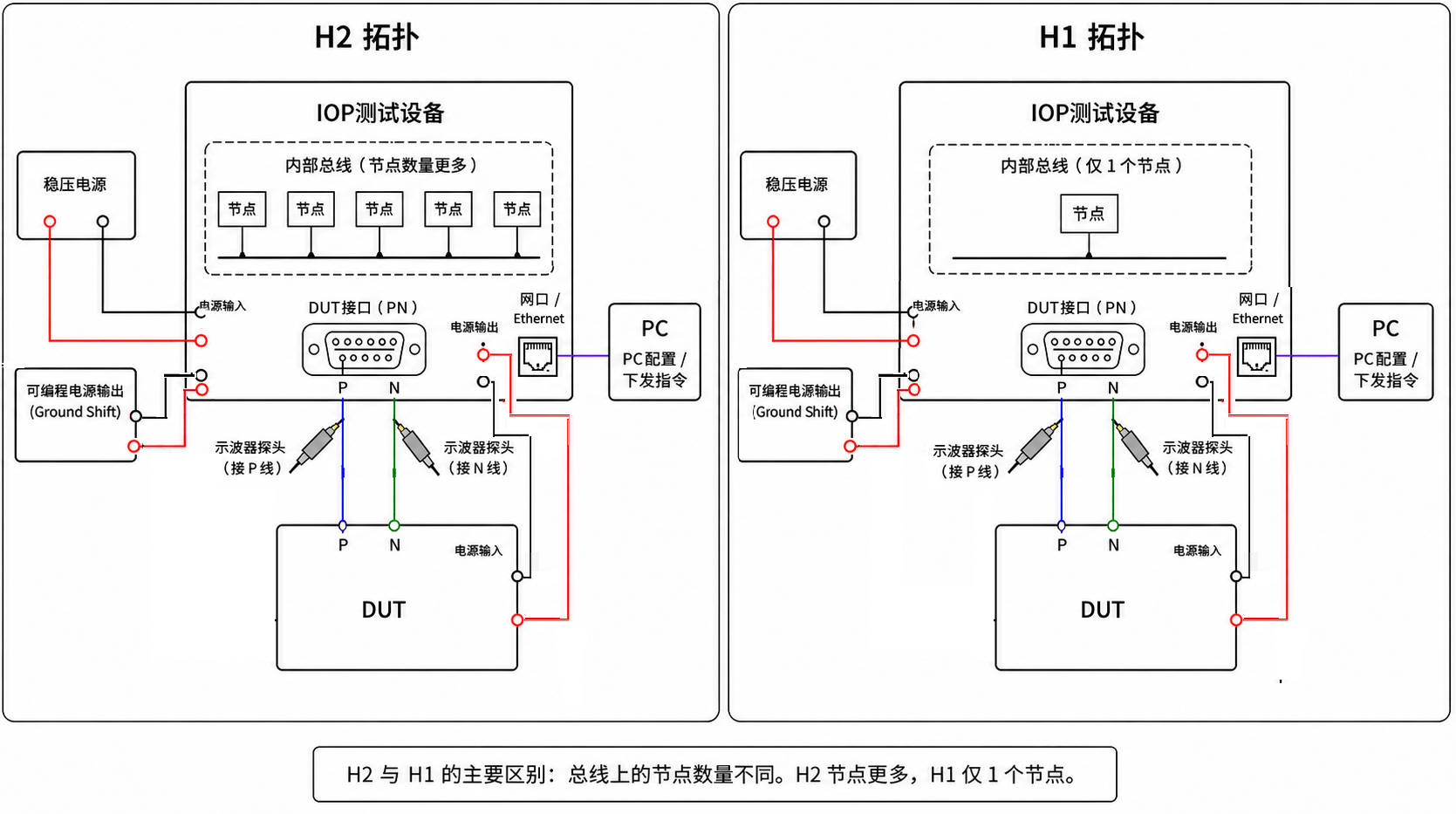

图1  IOP 测试连接拓扑



DUT 通过 P/N 接入测试网络；Ground Shift、Loss of Power 等场景按用例接入对应注入路径。硬件拓扑固定后，通过节点配置和异常条件切换保证不同实例的可重复性。



OA IOP 测试范围



OA IOP 从多节点系统角度检查正常通信、异常保持、恢复和诊断行为，而不是只判断两个设备能否互相收发报文。



测试范围包括 Interoperability、PHY Diagnostic Features、Wake-up/Sleep 和 Topology Discovery；本文重点介绍 Normal Communication、Startup 与 PHY Diagnostic。



02

Interoperability互操作测试



1. Normal Communication测试



Normal Communication 先建立多节点通信，再改变指定节点、总线或运行状态，观察故障影响及解除后的恢复。



实施关键是把故障对象、参与节点、PLCA 状态和进入/解除时序与测试实例对应，并同步保留通信记录和关键波形。



1.1 节点供电及接地异常

Loss of Ground 和 Loss of Power 分别模拟节点接地或供电异常。测试先建立通信，再对指定节点施加并解除故障，观察其他节点通信及网络恢复。



1.2 Bus Failure与Termination Variation

Bus Failure 可覆盖 P/N 开路、对地或对电源短路、线间短接等条件；Termination Variation 则改变终端配置。两类测试都需要在故障解除后继续检查网络恢复，且故障位置和参与节点必须可重复。



1.3 Dynamic Ground Shift

Dynamic Ground Shift 在正常通信后施加地电位变化，用于验证多节点网络对共模扰动的承受与恢复能力。同一硬件还可用于 Startup 场景，但异常建立与网络启动的先后顺序不同。



1.4 PLCA与CSMA/CD运行场景

PLCA/CSMA-CD 场景检查 BEACON 停止后的回退、BEACON 恢复后的状态切换，以及 PLCA 与 non-PLCA 节点混合运行。DUT 与测试侧分别配置自身状态，再在同一网络中验证互操作。



1.5 Distortion Pattern

Distortion Pattern（失真测试激励）在总线上注入规定的异常物理层信号，覆盖不同持续时间和符号结构。测试不仅确认激励本身，还观察注入期间的多节点通信以及解除后的恢复。



代表性实测波形包括短失真、符号失真和长失真；每类 Pattern 均需放入对应的节点组合、PLCA 状态和报文时序中执行。

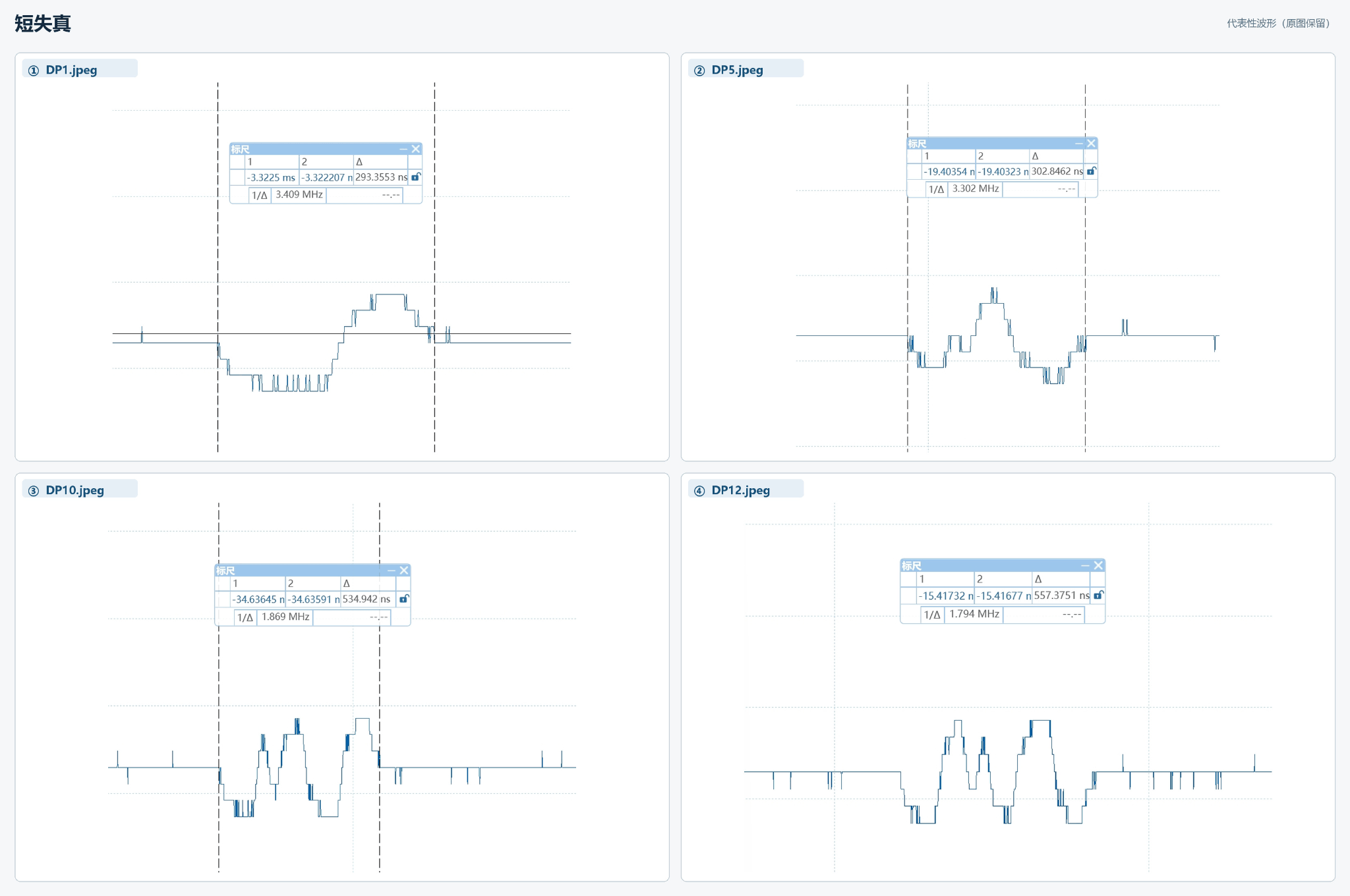

短失真波形



图2  短失真代表性波形

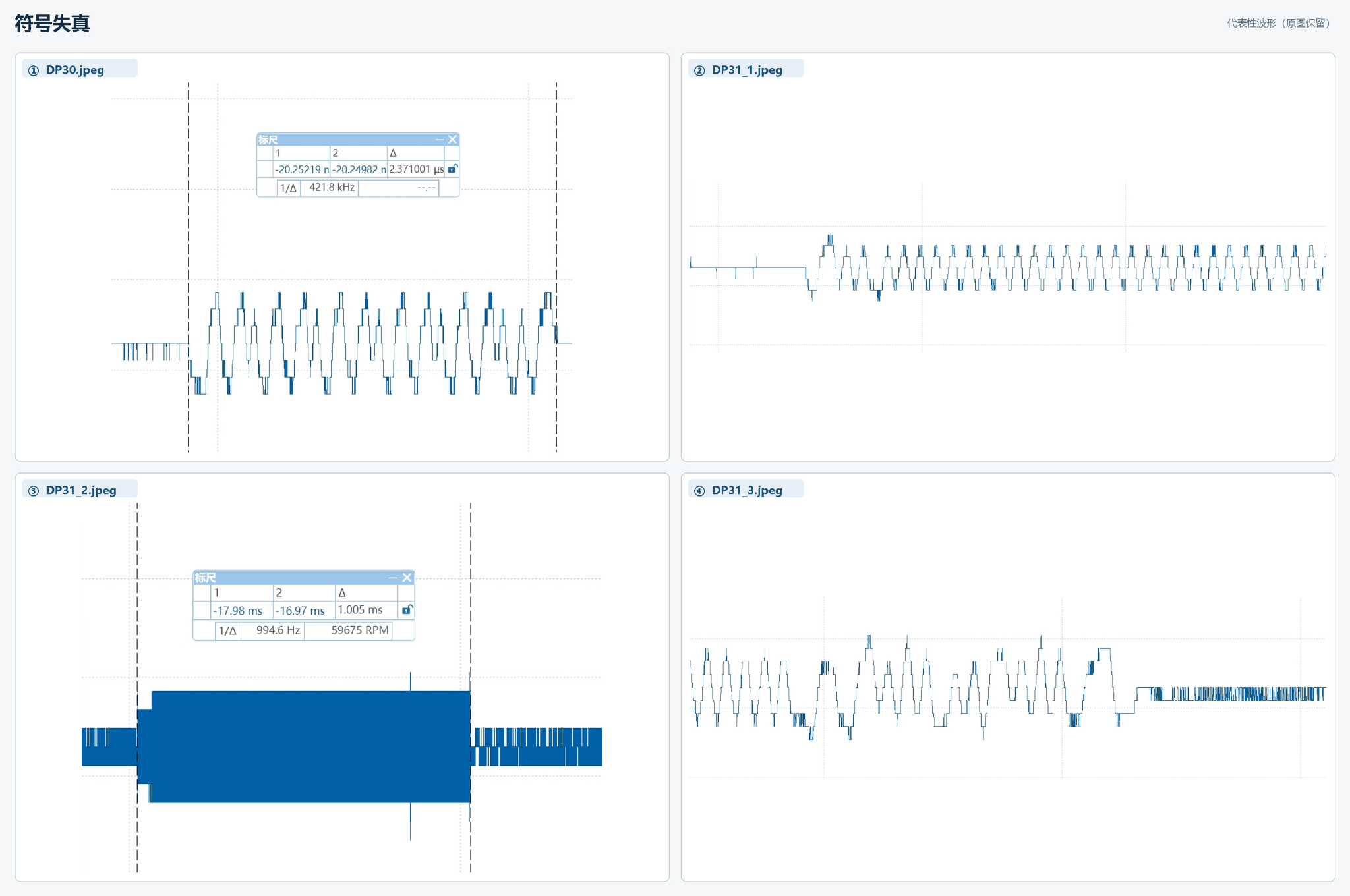

符号失真波形



图3  符号失真代表性波形

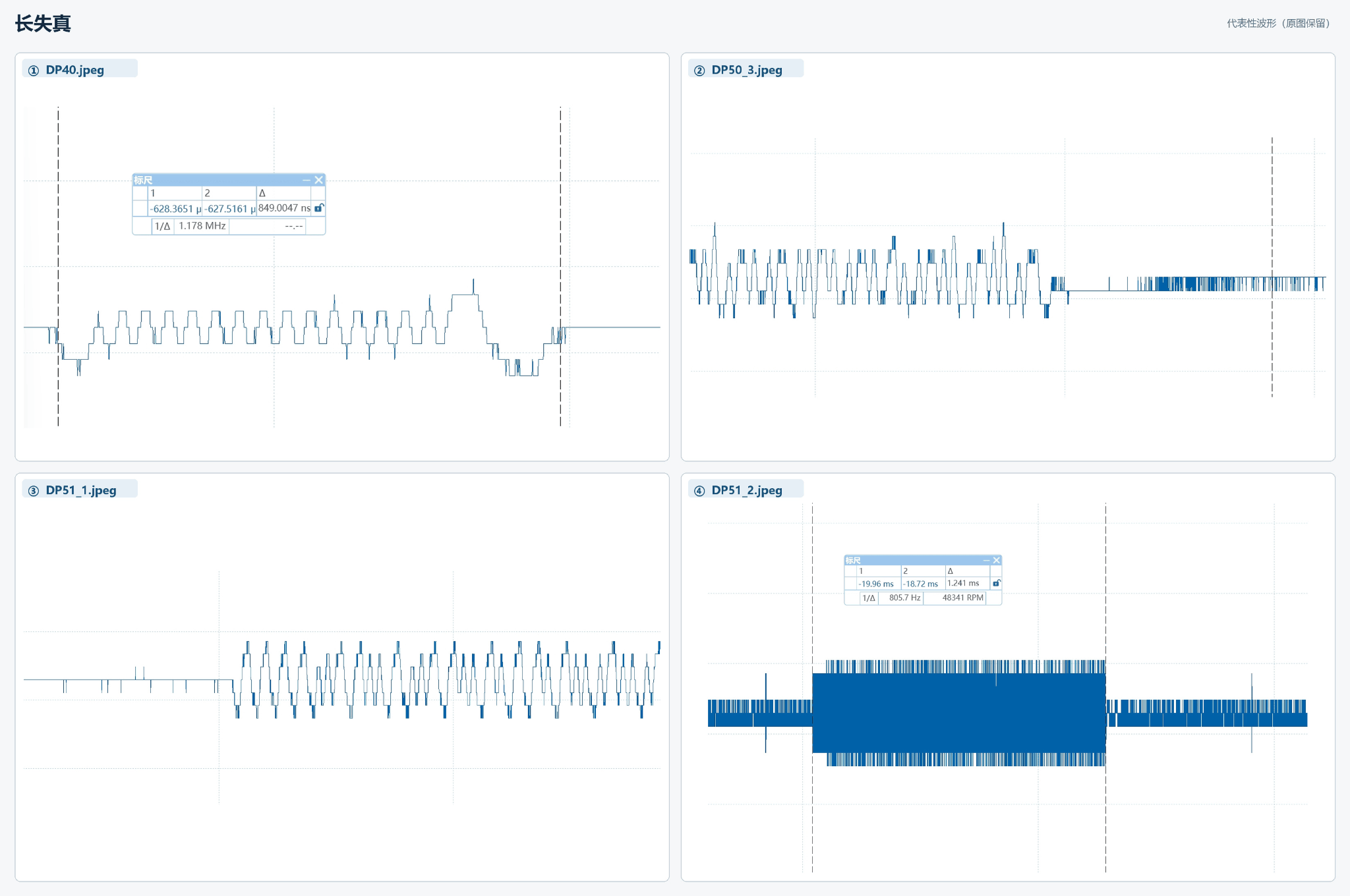

长失真波形

图4  长失真代表性波形



工程判断不能停留在“已注入异常”，还要确认测试激励的实际位置、通信状态和恢复结果是否与用例时序一致。



2. Startup测试

Startup 与 Normal Communication 的区别在于先建立压力条件，再启动网络，用于验证非理想初始条件下的建网能力。



典型场景包括 Ground Shift、Bus Failure 以及多节点接近同时启动；故障建立、节点启动和故障解除的顺序需要由同一时间基准组织。



03

PHY Diagnostic测试



PHY Diagnostic 通过可控信道劣化或 PLCA 异常检查 DUT 诊断量是否反映真实网络状态。



1. DCQ / SQI

DCQ/SQI 测试逐步改变噪声条件，并通过 DUT 接口读取信号质量指示，检查诊断量是否随受控信道变化呈现可重复的响应。

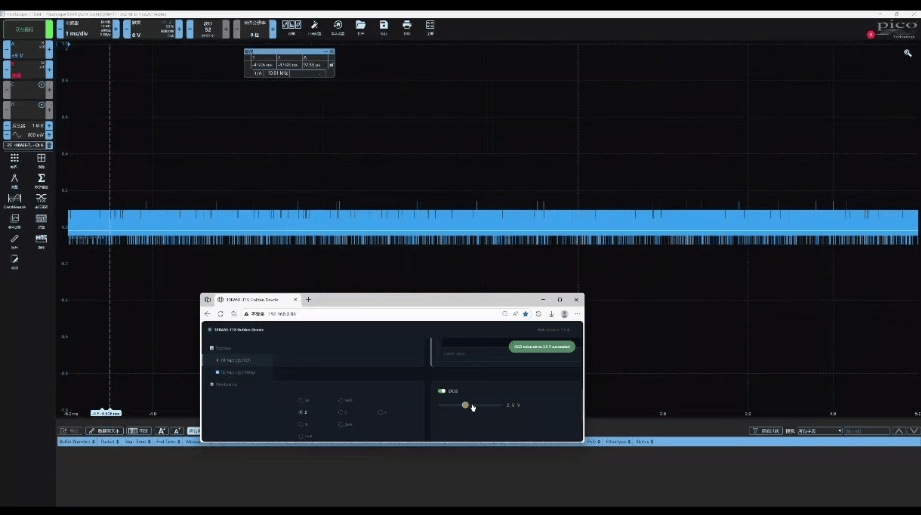

图5  DCQ/SQI 噪声注入波形



噪声状态、DUT SQI 和通信结果需要同步记录，避免只读取一个孤立诊断值。



2. PLCA Diagnostic

PLCA Diagnostic 通过测试设备侧主动构造 BCNBFTO、UNEXPB、RXINTO 等异常，再读取 DUT 诊断状态。例如额外 Coordinator 可产生异常 BEACON，重复 Node ID 可触发相应冲突条件。



04

自动化IOP测试



IOP测试中，同一种故障往往还包含多个不同测试实例。不同实例之间可能改变参与测试的节点、Node ID、PLCA状态、故障对象、Ground Shift节点组合、Distortion Pattern类型以及故障进入和恢复的时间顺序。



如果全部通过人工逐项配置，不仅测试效率较低，也很难保证大量测试实例具有一致的执行条件。因此，我们将测试设备侧节点配置、通信控制、故障注入和恢复整理到自动化测试流程中。



测试前，DUT先按照对应OA用例完成自身参数配置。测试开始后，自动化脚本负责：

（1）配置测试设备侧 Link Partner 节点；

（2）配置当前H1/H2测试场景；

（3）控制测试侧节点报文通信；

（4）按照当前用例施加Loss of Ground、Loss of Power、Bus Failure、Ground Shift、Termination条件、Noise或Distortion Pattern；

（5）按照测试步骤解除故障并恢复环境；

（6）继续执行当前测试实例以及后续测试用例。



1. 测试用例组织



自动化测试平台根据不同测试类别组织相应用例，并结合当前DUT角色、测试拓扑及相关参数进行选择。

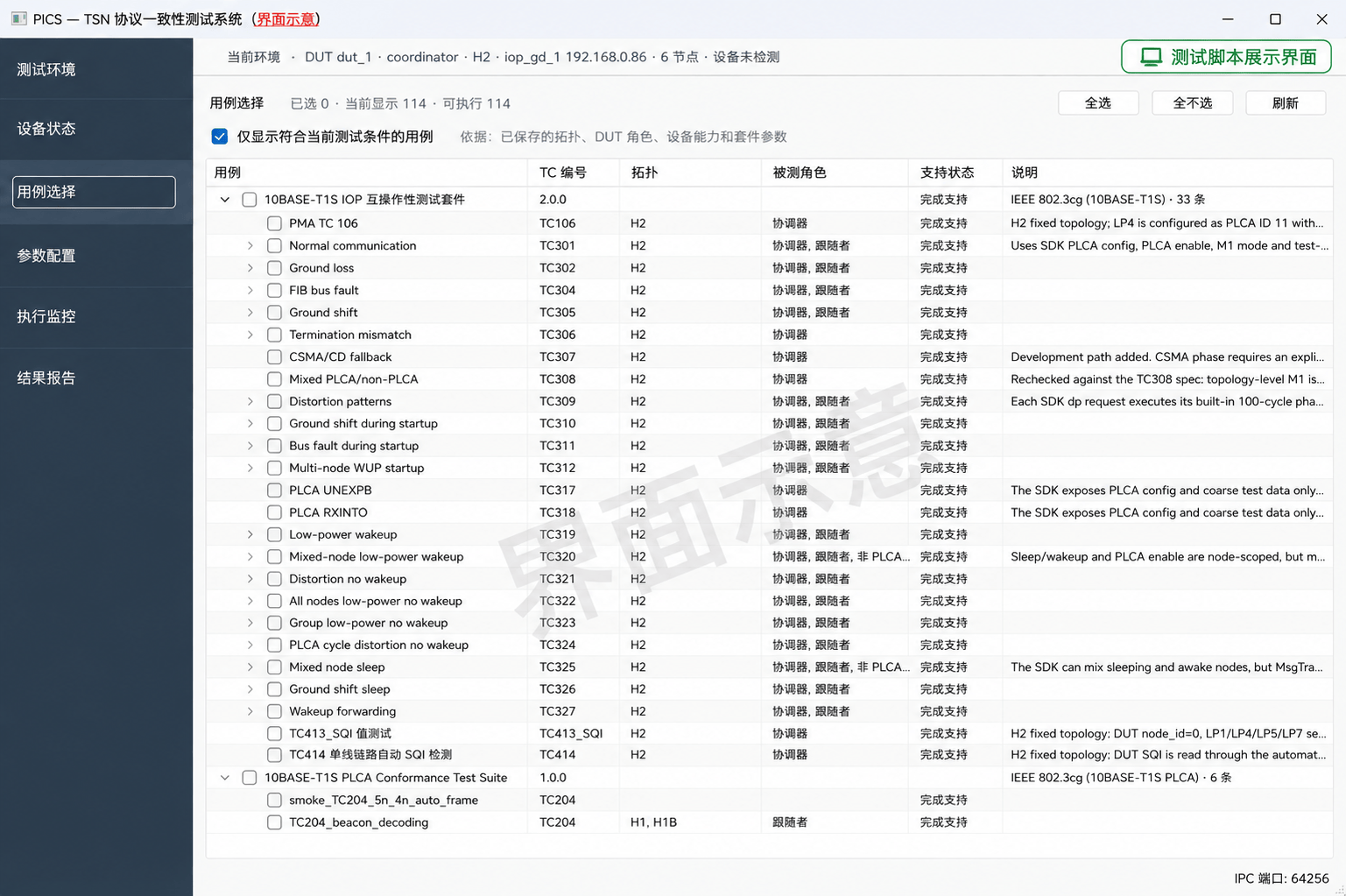

图6  自动化测试用例界面（示意）



通过用例选择界面，可以看到Normal Communication、Ground Loss、Bus Fault、Ground Shift、Termination Mismatch、Distortion Pattern、Startup、PLCA Diagnostic以及SQI等不同测试项目。



自动化脚本将这些用例与测试设备侧场景配置对应起来，测试时可以按照当前项目需要选择相应测试项执行。



2. 测试执行

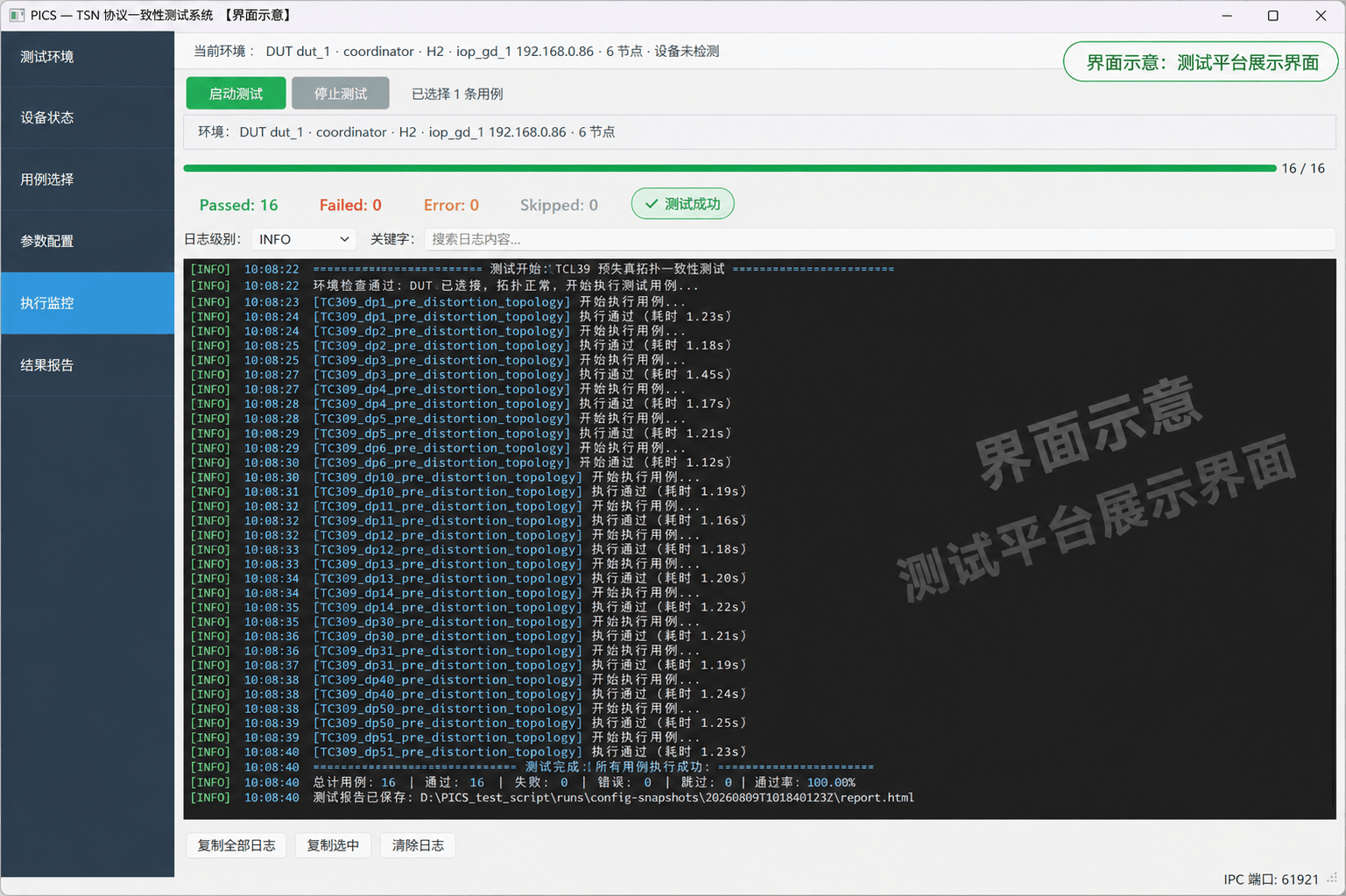

图7  自动化测试执行界面（示意）



测试执行过程中，可以在监控界面查看当前用例、执行进度及脚本运行日志。



对于包含多个Distortion Pattern或多个故障实例的测试，脚本按照当前用例顺序连续执行对应测试条件，减少人工重复配置造成的差异。



实际测试执行中，上述自动化脚本已用于 IOP 用例执行，通过脚本完成测试设备侧节点配置、通信控制以及不同故障场景的施加与恢复，并按照用例要求连续执行相应测试实例。



05

总结



10BASE-T1S IOP 测试把跨供应商设备放入同一 H1/H2 网络，在供电接地异常、总线故障、终端变化、Ground Shift、Distortion Pattern、启动条件和 PLCA 状态变化下观察通信、恢复与诊断行为。它验证的是多节点系统在非理想条件下能否继续协同，而不是两个设备在稳定环境中能否互相收发报文。



工程实施中，故障对象、参与节点、PLCA 配置、异常进入与解除的时序必须与测试实例严格对应。将通信记录、故障状态、DUT 诊断量和关键波形放在同一时间关系中分析，才能判断问题来自 DUT、测试设备节点、测试拓扑、供电接地条件，还是配置与时序配合。



H1/H2 多节点环境、故障注入、Ground Shift、Noise、Distortion Pattern 和自动化脚本共同构成可重复的 IOP 测试条件。测试结果的价值不仅在于单项判定，更在于复现跨设备交互问题、保留可追溯证据，并为网络配置、硬件设计、诊断策略和系统集成提供改进依据。
