从单部件到全链路闭环|北汇信息：车-桩-网-云一体化充放电测试方案

随着新能源汽车向高压化、智能化、网联化加速演进，充放电系统早已不再是BMS、OBC等单部件的独立功能，而是一条贯穿桩端交互、车端控制、座舱展示、云端调度、手机终端的复杂全链路。



传统单部件测试模式下，BMS台架、OBC台架、座舱测试、云端测试相互割裂，跨域协同问题往往要到实车联调阶段才集中暴露，不仅问题定位困难、修复成本高，也难以覆盖车桩不兼容、云端指令异常、多控制器耦合等复杂场景。



针对这一行业痛点，北汇信息依托Vector全球领先的测试工具链，结合行业近二十年的新能源测试工程经验，推出PRAXLINK.GREEN品牌的整车级「车-桩-网-云充放电全链路测试解决方案」，实现从硬件在环仿真到云端远程交互的全闭环自动化测试，打破单部件测试的边界与盲区。

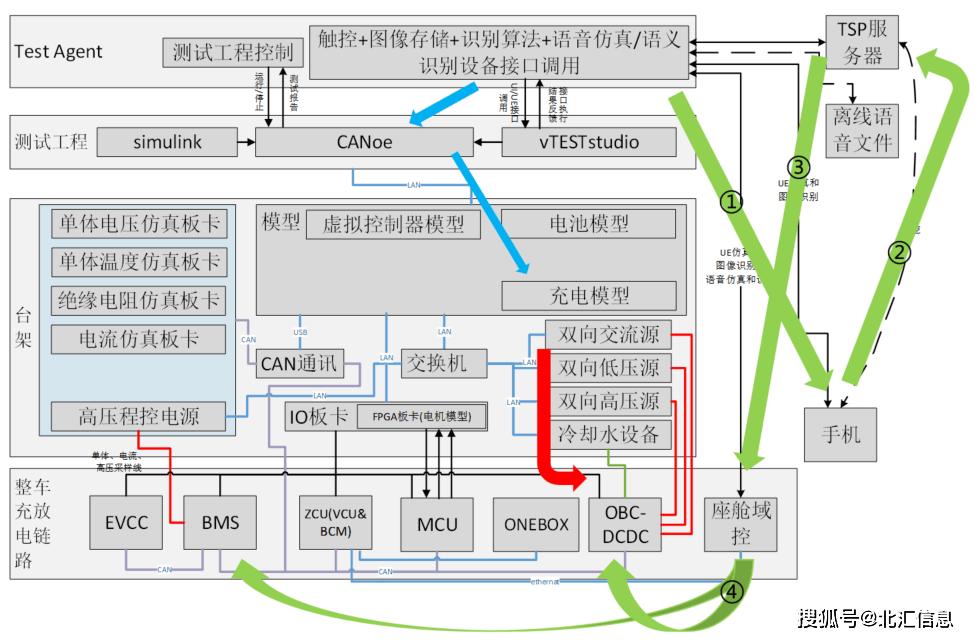

车-桩-网-云一体化充放电测试拓扑图

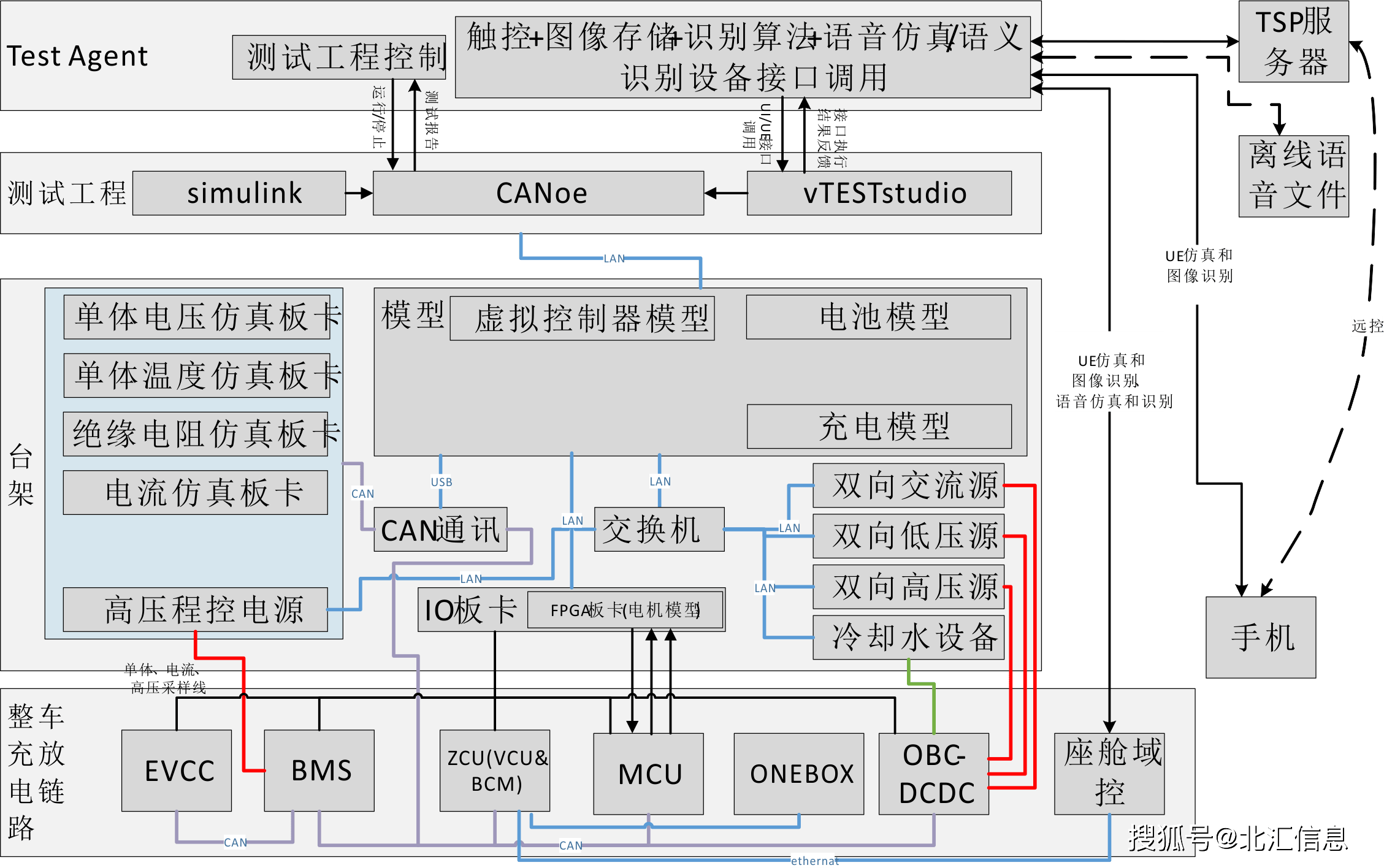

一、方案整体架构：三层架构，打通全链路





方案基于硬件在环测试理念，构建了从测试调度到测试台架系统的三层完整架构，真正实现车、桩、网、云端的一体化测试验证。



台架可直接接入EVCC、BMS、ZCU (VCU&BCM)、MCU、ONEBOX、OBC DCDC、座舱域控等全部真实控制器，构成完整的整车充放电物理链路。



智能测试调度层



Test Agent作为整套系统的统一调度中枢，一方面实现测试工程启停管理、测试报告自动生成的全流程管控；另一方面集成触控模拟、图像存储识别、语音仿真/语义识别能力，直接对接座舱域控与手机终端，同时打通TSP服务器与离线语音资源。



这一层将座舱HMI交互、语音控制、手机APP远程操控这些原本依赖人工的测试环节，全部纳入自动化测试体系，实现 “指令-执行-反馈-展示”的全链路自动校验。



核心测试执行层（Vector 标准工具链）



以 CANoe+vTESTstudio 为核心，兼容Simulink模型无缝接入，是整套测试系统的“指挥中心”。



CANoe统一管理所有测试用例执行，支持自动化序列执行、总线报文监控、全量数据日志记录与标准化测试报告自动输出。



通过 LAN、CAN/CANFD/ETH 等多种总线仿真，向下调度台架所有硬件板卡与仿真模型，向上对接测试调度层，实现测试流程的全链路可控、可追溯。



台架硬件在环仿真层



这是方案的核心硬件系统，通过高精度仿真设备还原整车充放电的全部外部环境与内部工况，替代实车与实桩，支撑全场景工况测试。

1. 电池模拟单元：单体电压/温度仿真板卡、绝缘电阻仿真板卡、电流仿真板卡搭配高压程控电源，可精准模拟电池包各种工作状态，支持单体过压/欠压、温度异常、绝缘故障等多种故障注入，全面验证 BMS 控制策略。
2. 模型仿真单元：集成虚拟控制器模型、电池模型、充电模型、电机模型（搭配FPGA板卡）等，还原整车动力系统与充放电系统的耦合逻辑，支持多控制器联合仿真与实时交互。
3. 总线与I/O仿真单元：CAN通讯接口卡、VT system板卡等，全面适配 CAN/CANFD/ETH等车载总线和模拟量数字量接口仿真，对接整车所有相关控制器。
4. 功率与环境仿真单元：双向交流源、双向高低压源、冷却水设备，真实模拟充电桩输入、车载高低压电网及冷却工况，支撑OBC DCDC、EVCC等功率部件的硬件在环测试。



二、四大核心优势，重新定义充放电测试



全链路闭环测试，消除跨域协同盲区



传统单部件测试只能验证单个控制器的独立功能，无法覆盖“充电桩 - EVCC-BMS-OBC - 座舱 - 云端 - 手机”的完整业务流程。



本方案将车、桩、网、云、端全部纳入同一测试闭环，单条用例即可走完指令下发、逻辑执行、状态反馈、界面显示、云端同步的全流程，提前发现整车充放电链路中的协同问题，把联调风险前置到台架阶段，可验证多控制器在真实交互逻辑下的协同工作表现，1:1 还原整车真实充放电的完整控制流与数据流。



Vector 原生工具链，高效且易复用



方案基于行业通用的 Vector CANoe/vTESTstudio 工具链搭建，测试用例、脚本、模型具备高度兼容性与可扩展性，可快速复用企业已有测试资产；支持全自动化批量测试与回归测试，测试效率较分散式单部件测试提升数倍。



全场景覆盖，兼容未来技术迭代



不仅覆盖常规交直流充电、快慢充切换等基础功能，更全面支持：

• V2G/V2L双向充放电、欧美日标充电、800V高压超快充等功率类场景
• 预约充电、远程启停、充电状态查询等云端远控场景
• 座舱充放电界面显示、语音控制充电等人机交互场景
• 车桩通讯异常、电网波动、电池故障等边界与故障场景



方案具备灵活扩展能力，可快速适配有序充电、车网互动等未来新需求。





大幅降本提效，缩短研发周期



在台架阶段即可完成绝大多数充放电全链路功能与故障验证，无需等待实车、实桩与场地资源，大幅减少实车测试投入；所有工况可精准复现、自动记录，问题定位更高效，显著缩短整车研发与验证周期，降低上市风险。



三、典型测试场景举例





手机APP远程预约充电流程

场景：手机APP远程预约充电全链路验证



测试流程：测试系统模拟手机APP下发预约充电指令 → TSP服务器接收并转发 → 车端座舱域控接收指令 → 调度BMS与OBC进入待充电状态 → 到点自动启动充电 → 充电状态数据回传云端 → 手机APP同步更新状态。



方案价值：全程自动化执行，自动校验每一个节点的指令时序、数据准确性与状态一致性，彻底解决传统测试中 “端、云、车分开测，联调问题难定位” 的痛点。



北汇信息作为Vector的合作伙伴，深耕汽车电子测试领域，在 BMS、整车域控、充放电、智能座舱、车联网等方向积累了丰富的工程落地经验。



本次推出的车 - 桩 - 网 - 云充放电全链路测试方案，是北汇信息面向新能源汽车 “功能融合、跨域协同” 趋势的针对性解决方案，致力于帮助车企打破单部件测试的局限，构建更全面、更高效、更贴近真实场景的整车级测试验证体系。



如需了解方案详情或其他服务与支持，欢迎留言咨询，北汇信息将为您提供一站式测试解决方案。
