智能座舱测试解决方案

汽车智能座舱测试的被测对象是一整套舱内交互系统。座舱域控制器是中枢，向下连接车机娱乐主机、数字仪表、副驾与后排娱乐屏、AR-HUD、方向盘及方控按键、语音麦克风阵列、DMS/OMS驾驶员监测摄像头；向内经T-Box连接蜂窝网络、GNSS卫星定位、蓝牙与数字钥匙模块。



这些部件在整车上协同工作，任何一环失效都会落到用户可感知的体验层面。屏幕黑屏、花屏、卡顿，语音误唤醒、唤醒无响应，导航偏航、定位漂移，弱网掉线、互联断联、OTA升级失败，正是客户和售后最常遇到、也最希望提前拦截的问题。



随着座舱域控集成度持续提升、AI大模型上车、多模交互成为标配，座舱测试的对象从单ECU扩展到多域融合系统，手工点检逐步被自动化替代，验收标准也从功能验证升级为用户场景体验测试。



北汇信息依托多年汽车电子测试经验，面向智能座舱推出 PRAXLINK.SMART 智能座舱测试解决方案，将测试任务管理与执行解耦，一个平台可串/并行管理多个项目和多套台架，测试用例可复用、可回归。



平台内置视觉判定模块，配合高清摄像头自动识别图标、文字与颜色状态，捕获黑屏、花屏等异常帧，量化帧级响应时间与卡顿，把过去依赖人工目检的显示类判定交给机器，支撑 7×24 小时无人值守自动化回归。



PRAXLINK.SMART 整合测试资源，打通从通信层到 HMI 层的跨域验证链路，测试范围从零部件台架延伸到实车整车，帮助客户建立可复用、可扩展的座舱测试验证体系。

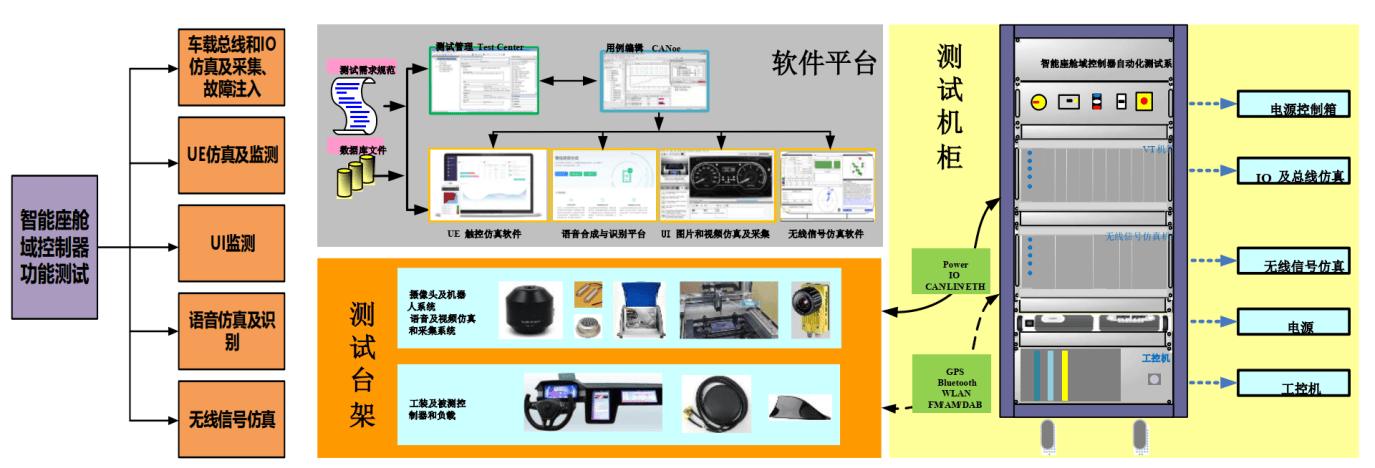

一、系统架构总览





北汇信息PRAXLINK.SMART智能座舱测试系统方案由软件平台、测试台架、测试机柜三大板块构成，各板块通过标准化接口互联互通，形成从测试需求到硬件执行的完整闭环。



软件平台：测试管理软件 PAVELINK.Test Center、测试代理引擎 PAVELINK.Test Agent、CANoe 总线测试工程、视觉判定模块

硬件平台：VN 系列通讯卡（CAN/CAN FD/LIN/FlexRay/车载以太网）、VT System 故障注入与负载仿真、程控电源

台架执行设备：高清/高帧摄像头、人工嘴与拾音器、多轴机械臂、方控按键自动化工装、视频监控摄像头





二、测试覆盖范围





功能交互

UI 逻辑自动化验证、方控按键/方向盘功能测试、DMS/OMS 驾驶员监测法规测试、OTA 刷写流程验证、车身控制与座舱交互联合验证

显示视觉

多屏显示一致性验证、AR-HUD 虚实融合精度测试、SR（实景重构）环境模拟渲染测试、黑屏/花屏/冻结故障自动检测、帧级响应时间与卡顿客观量化

音频语音

语音唤醒率/误唤醒率测试、语义识别精度验证、多音区协同测试、声学品质客观评价

手车互联

CarPlay/CarLife/HiCar/ICCOA 跨生态互联验证、连接稳定性与协议兼容性、数字钥匙自动化测试

网联定位

4G/5G NR 蜂窝网络性能验证、eCall 全协议测试、数字广播测试、GNSS 导航定位功能及性能测试以及蓝牙、WiFi 等网联功能测试

跨域融合

座舱/智驾/车身/动力多域协同功能验证、跨域 SOA 服务调度与时序分析





三、典型测试场景





座舱 HMI 综合测试

基于综合测试台架，覆盖座舱 HMI 交互、语音、显示与总线通信，支持自动化回归测试及 OTA 升级后的全功能验证，适用于研发阶段持续集成与量产前回归测试。



网联功能自动化测试

在实验室复现真实路况的网联工况，将 GNSS、蜂窝网络、V2X、eCall、数字广播等无线链路与远程控制、状态监控与数据上传、远程诊断、蓝牙钥匙等车联网功能纳入自动化测试，与座舱 HMI、总线信号联动，实现复杂场景下的端到端功能验证与异常恢复测试。



车联网网络与功能耦合性测试

在可控射频环境中模拟弱网、断网、间歇性断网及网络制式切换等工况，验证座舱功能联动响应、断网恢复与数据缓存补发，确保网络异常场景下的功能稳定性与用户体验一致性。



跨域融合多维度测试

覆盖座舱/智驾/车身/动力多域协同场景，验证跨域 SOA 服务调度与时序、域间功能联动逻辑，并完成多域融合场景的异常恢复与端到端功能验证。



实车问题场景采集与实验室重构测试

路试中偶发的座舱黑屏、语音误唤醒、导航偏航、网络掉线等问题，通过实车采集数据在实验室台架上精确复现，转化为可重复、可回归的台架测试用例。



整车低压电气系统自动化测试

在实车环境下对整车低压电气系统进行全自动化功能测试，覆盖车身控制、座舱交互、网络通信、电源管理等核心领域，测试序列自动执行，判定与报告自动生成，支撑研发迭代与量产前回归测试。





四、北汇优势



1. PRAXLINK.SMART 测试工具链平台，PAVELINK.Test Center 统一调度、PAVELINK.Test Agent 代理执行，任务管理与执行解耦，支持多项目、多被测件、多台架串/并行测试
2. 视觉自动判定替代人工目检，显示类测试结果可追溯
3. 机械臂、人工嘴、拾音器、方控工装等台架设备统一编排，模拟真实用户操作，支持语音唤醒率、误唤醒率、多音区协同等专项测试
4. Vector 工具链集成能力，兼容 CAN/CAN FD/LIN/FlexRay/车载以太网全协议栈，支持 SOME/IP、DDS 等 SOA 服务通信测试
5. 网联与定位测试能力，将 4G/5G、GNSS、eCall、数字广播、数字钥匙等无线链路与座舱 HMI 联动测试
6. 实车数据采集与实验室复现能力，将实车路试中的偶发问题转化为可重复、可回归的台架测试用例
7. 从零部件台架到实车整车的全栈测试能力，贯穿研发阶段持续集成、量产前回归与售后问题分析
