从虚拟ECU到HiL到实车测试的底盘全链路测试解决方案

智能汽车时代，底盘已跳出传统机械结构范畴，成为融合电控、软件、域控与感知执行的核心部件，直接决定驾驶乐趣、乘坐舒适与行车安全、细腻转向手感、线性制动脚感、紧致底盘韧性、极限工况稳定表现，因此人们常说底盘性能是整车驾乘体验的灵魂。



随着EMB线控制动、主动式悬架、线控转向等机电一体化技术普及，智能底盘测试会遇到多重难题：机电系统深度耦合、软硬件迭代速度加快、极限工况实车测试风险高、测试台架资源紧张、多车型适配效率低，传统测试模式已经跟不上智能化、电动化研发节奏。



那么如何解决呢？ ——我们可以通过构建从虚拟ECU到HiL到实车测试的底盘全链路测试体系，实现测试前移、全域覆盖、高效复用、建立标准统一，从而为底盘研发筑牢安全与性能底座。



通过测试体系应对挑战

一、全链路解决方案，从虚拟到实车闭环验证

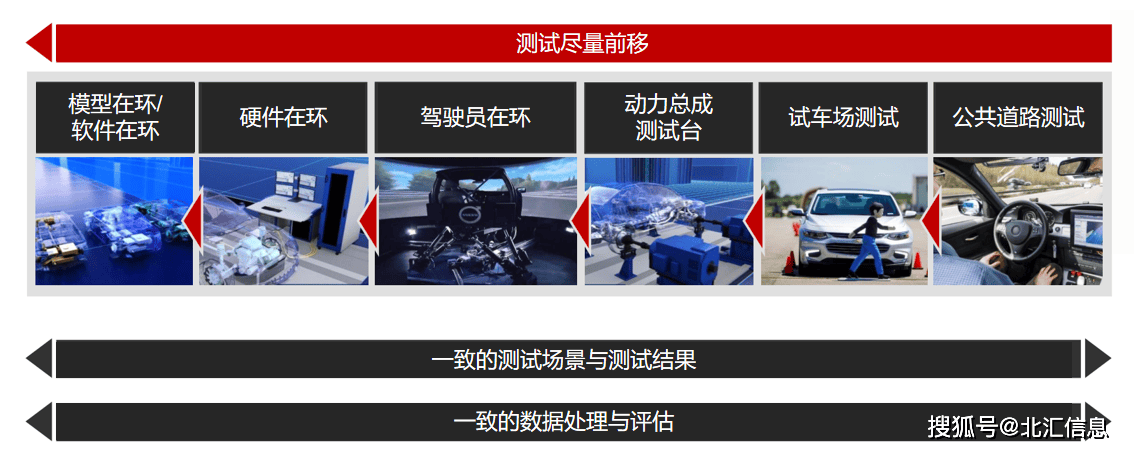

我们坚持测试尽量前移的核心思路，搭建虚拟ECU→HiL→DiL→ViL→实车一体化测试链条，全程统一测试场景、数据处理与评估标准，让底盘性能可验证、可复现、可追溯。



1.虚拟化测试：测试左移，降本增效



硬件未到，测试先行。虚拟化测试可以解决硬件滞后、资源紧张、多团队协同难的行业痛点。 无需实体硬件，通过构建 vECU 虚拟控制器，实现 Level1 至 Level4 全等级虚拟验证，覆盖组件开发、集成、系统测试全阶段。依托开放的仿真平台，兼容 CarSIM、DYNA4 等主流动力学模型，对接 CANoe、INCA、ECU-TEST 等行业通用工具，支持 CAN、LIN、以太网等多总线仿真，同时可无缝接入 CI/CD 流水线，实现自动化、并行化、高频回归测试，大幅提升验证效率，让问题早发现、早解决，显著降低返工成本。同时满足外资 OEM 虚拟交样要求，适配全球化研发与多团队协同开发模式。

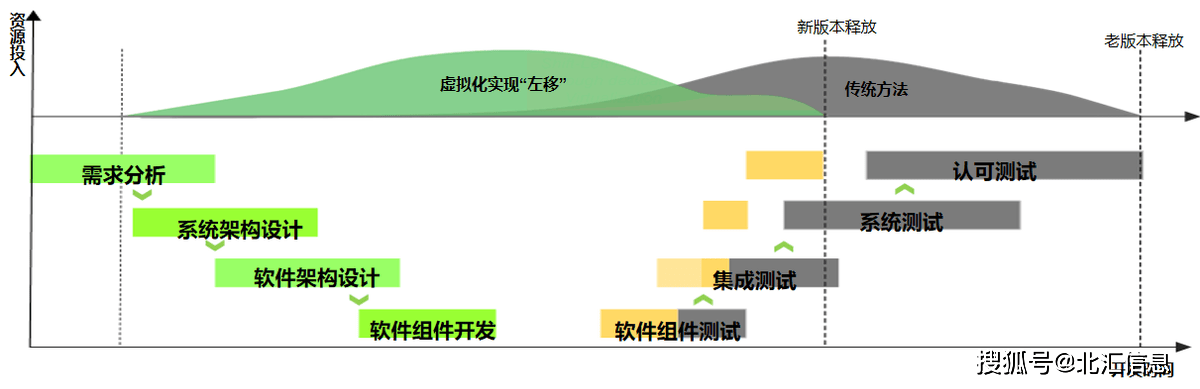

通过虚拟化实现测试左移



2.HiL 硬件在环：底盘测试的核心支撑



HiL测试是智能底盘验证的关键载体，北汇信息PRAXLINK.DRIVE系列HiL平台覆盖信号级与机械台架级两个验证层级，可覆盖90%以上电控功能与全链路机电性能。



依托PRAXLINK模块化仿真硬件与专用信号仿真板卡搭建的信号级HiL，可模拟轮速、SENT/PSI5传感器、执行器信号，快速验证底盘域控、ECU 控制算法与功能策略，支持7×24小时自动化运行，部署灵活、成本可控，完美衔接软件仿真与实车测试。



针对底盘机电耦合特性开发的PRAXLINK机械台架级HiL方案，集成转向、制动、悬架专用负载执行机构，真实还原机械负载、力反馈与机械磨损，打通电控与机械的验证链路，复现底盘真实动态响应，支撑主观驾乘感受的精准验证。

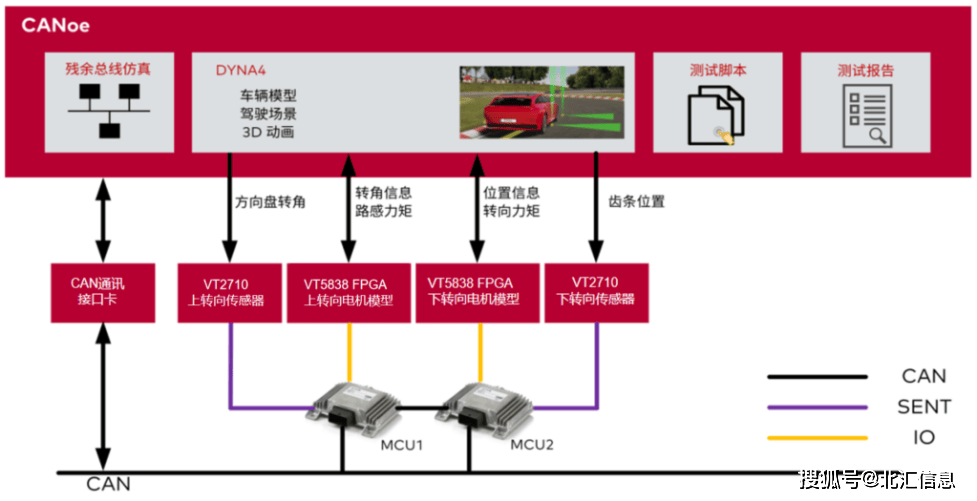

转向EPS信号级HiL拓扑

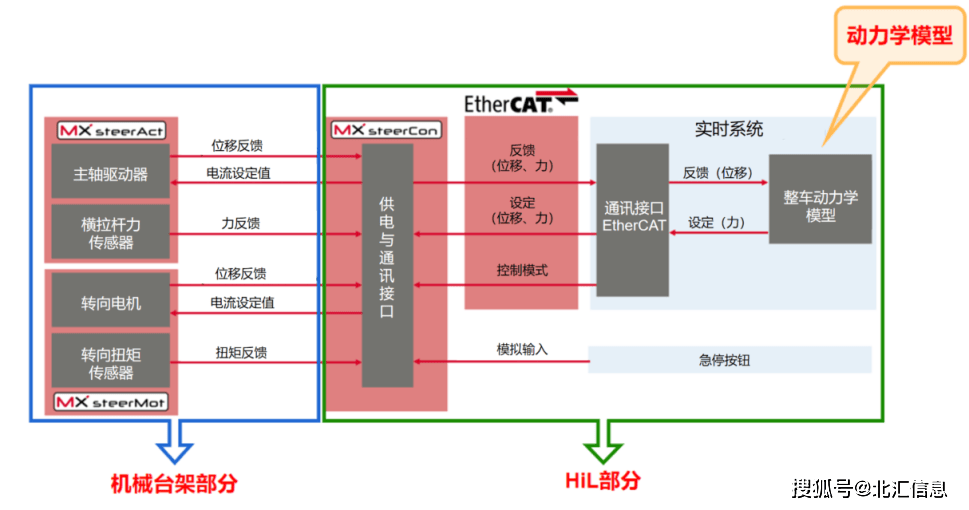

转向机械台架HiL拓扑



方案覆盖转向、制动、悬架全场景专项测试：转向系统支持 EPS、线控转向全方案，完成助力、路感、后转向功能验证；制动系统适配 EHB、EMB 台架，精准模拟踏板力、轮速信号，采集制动管路压力与卡钳夹紧力；悬架系统实现空气悬架+CDC减振器全栈仿真，复现路面输入与车身动态。



整套PRAXLINK.DRIVE底盘HiL平台依托Vector CANoe、vTESTstudio、DYNA4等成熟软件，搭配VT/VIO System、FPGA 电机仿真、MdynamiX工具链等核心设备，兼容全品类车载通信与传感器协议，可实现信号级、机械台架级两级协同验证，兼顾软件迭代效率与机电耦合真实度，适配底盘域子控制器单品测试、集中式底盘域控架构集成联调等全品类开发验证需求。



3. DiL 驾驶模拟器：无实车即可做主观评价



DiL（驾驶员在环） 是连接客观测试与主观体验的关键环节：可集成真实转向系统，真实还原路感、手感、动态响应。无硬件样件即可开展功能验证、控制参数调试、极限工况验证。快速完成主观驾乘评价，缩短调校周期，降低实车风险。

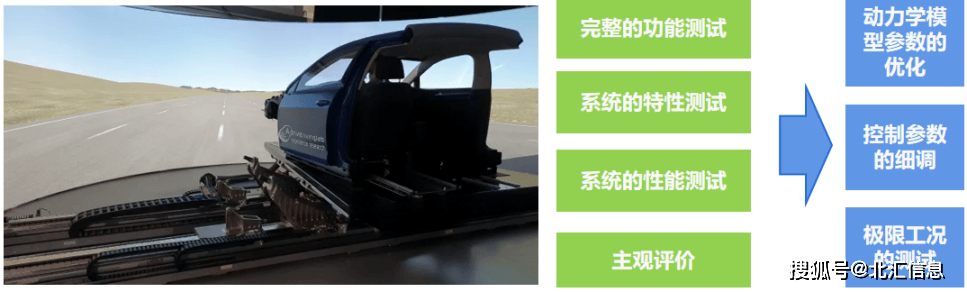

通过DiL测试降低实车风险



4. ViL 整车在环：跨域集成，虚拟整车级验证



ViL实现虚拟世界里的整车级测试：支持跨域控制器联合仿真，完成整车特性、性能、集成功能验证，统一输入 maneuver 与评价 KPI，让虚拟验证与实车测试高度对齐，快速优化动力学模型、细调控制参数，提前暴露整车级问题。

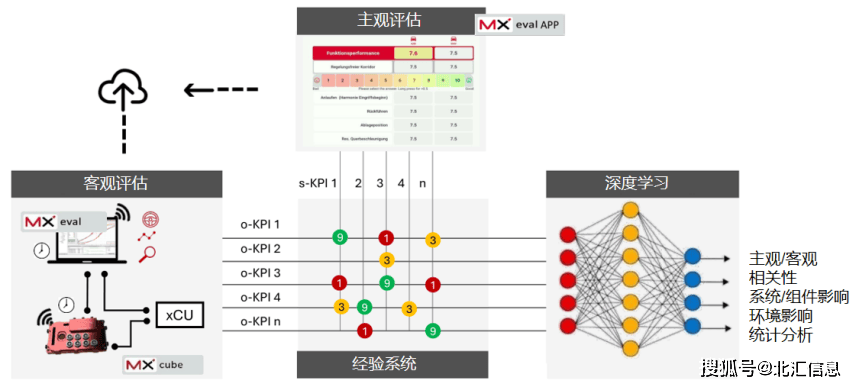

主观评价与客观评估打通



二、一体化全链条测试应用效果



区别于传统 “分段测试、数据割裂” 的模式，虚拟ECU+HiL+DiL+ViL+实车一体化全链路测试体系，形成了 “虚拟ECU-硬件在环-人机交互-整车在环-实车验证” 的闭环验证，在研发效率、成本控制、测试质量、数据管控四大维度实现升级优化。



1.研发周期大幅压缩



传统模式下，底盘测试需等待硬件样件发布才能启动测试，测试周期长、迭代慢。全链条方案实现测试全程左移，软件编码阶段即可启动验证，各环节测试用例、场景、KPI 通用复用，无需重复开发。结合多个乘用车底盘项目落地数据，整套方案可将底盘系统整体测试周期缩短 30%~50%，同时支持多版本软件并行测试、高频回归测试，适配 OTA 常态化升级的行业需求。



2.综合研发成本显著降低



一方面，前期 SiL 虚拟化测试大幅减少硬件样件试制、台架扩建、实车场地使用的频次与数量，降低硬件采购、运维、场地租赁成本；另一方面，缺陷在研发早期被快速定位修复，规避了后期实车整改、批量返工、售后问题带来的高额损失。综合测算，项目全生命周期内，测试相关综合成本可下降 25% 以上。同时虚拟测试环境可复用，测试模型可以延用到整个测试链条，并且面对多车型、多配置变体车型，无需重复搭建测试环境，适配效率翻倍。



3.测试覆盖度与产品质量全面提升



传统测试难以覆盖极限工况、极端故障场景，且实车极限测试存在安全隐患。全链条体系中，虚拟仿真环境可复现高危极限工况、各类功能故障，测试覆盖度相比传统实车测试提升30%以上。同时依托 DiL、ViL 建立主客观评价关联模型，把驾乘感受量化为标准参数，可以解决“主观评价标准不统一、调校数据支撑不足”的问题，可以提升底盘操控、制动、转向的性能一致性。



4.数据贯通，实现全生命周期追溯



全链路统一测试标准、数据格式与评估体系，从虚拟 ECU 到实车测试的所有数据互通、可追溯、可对比。研发、测试、标定、售后各部门可共享数据，不仅便于算法迭代、问题根因分析，也满足主机厂软硬件全生命周期管理、合规认证的要求，也契合研发数字化与虚拟交样的发展趋势。



落地案例：国内OEM车型智能底盘全域验证项目



某车企全新平台车型搭载集成式智能底盘系统，包含线控制动、线控转向、空气悬架等机电耦合系统，测试部门依照项目进度进行了全链路测试方案的测试能力建设。



一期项目，保证覆盖底盘域的HiL测试系统：构建了底盘域控集成式HiL测试系统，包含HiL信号台架与机械总成台架，HiL系统按照分布式架构搭建，通过CANoe测试管理软件的Multi CANoe功能实现多台测试设备间的数据交互与时间同步，可以进行快速的设备级联并简化多设备联调的操作。



二期项目，将整车特性、性能、集成功能验证提前：构建跨域集成的ViL测试系统，测试软件系统与HiL统一，可以做到测试场景统一，测试用例复用，保证测试数据的一致性；测试系统配合转向机器人和制动机器人，让工程师在开发早期就完成转向手感、制动脚感的主观标定。沉浸式环幕投影与数据注入系统可以验证ADAS功能并进行主观体验，四组独立测功机可对动力系统进行性能测试，做到了可以在在实验 室环境中进行底盘域、动力域、ADAS域的跨域功能与性能测试。



三期项目，测试左移规划：构建多级 vECU 底盘域控软件 SiL 测试，目前Level-1 vECU已经落地，

Level-1 vECU 运行编译在 PC 端的应用层产品代码，底层硬件交互、驱动、芯片相关逻辑全部模拟替代，无需等待物理 ECU、传感器、执行器等硬件样件交付。在底盘电控软件开发初期、硬件研发周期长、供应商交样延迟等场景下，测试工作可提前启动，解决软硬件研发节奏错配的行业痛点，实现测试左移。 同时搭建测试管理平台与CI/CD 流水线，进一步提效并进行测试数据的追溯与管理。





四、方案总结与价值：全域覆盖，赋能汽车全产业链





我们打造的虚拟ECU→HiL→DiL→ViL→实车底盘全链路测试解决方案，实现了三大核心价值：



1.测试全流程前移：从软件研发早期介入测试，提前排查问题，可大幅降低后期整改成本，缩短整体研发周期；



2.虚实标准统一：全链路采用相同测试场景、工况与评价 KPI，打通虚拟仿真与实车测试的数据壁垒，测试结果可追溯、可复用；



3.能力全域延伸：方案不仅适配智能底盘，还可拓展至动力域、智驾域、车身域、座舱域等整车多域测试，同时配套工程咨询、测试中心、技术服务，打造一站式全域测试服务能力。



我们的核心价值，就是为客户提供全链路测试解决方案，赋能智能汽车全生命周期开发，助力客户实现测试左移、降本增效、功能安全合规。如果大家对我们的方案有任何疑问，或者希望深入交流，欢迎大家在文章下方留言。
