寄存器作用

好的，当然。这是一个非常基础且重要的话题。理解CPU寄存器的工作方式，是理解程序如何运行、以及如何进行底层调试的关键。

我们可以把CPU寄存器想象成CPU的“工作台”或“随身工具带”。它们是CPU内部数量有限、但速度极快的微型存储空间。CPU执行任何计算或操作，都必须先把数据从内存（好比远处的仓库）加载到寄存器（工作台）上进行处理，处理完再放回内存。

在ARM架构中，与程序执行流程最相关的寄存器主要有以下几类，我们来系统地讲解一下。

核心寄存器概览

寄存器 全称 形象比喻 核心作用
PC Program Counter 菜谱中的“当前步骤”书签 指向下一条要执行的指令地址
LR Link Register 菜谱中“跳转前的页码”书签 保存函数返回地址
SP Stack Pointer 自助餐厅里叠盘子的顶部 指向栈顶，管理动态的栈内存
FP Frame Pointer 文件柜里当前文件夹的标签 指向当前函数栈帧的固定基址
R0-R12 General Purpose 工作台上的“工具和原料” 存放函数参数、局部变量和计算数据

1. 程序流程控制的“导航员”

这类寄存器决定了代码“下一站去哪儿”。

PC (Program Counter) - 程序计数器

  • 作用: PC寄存器里永远存放着CPU下一条将要执行的指令的内存地址。它是CPU执行代码的“导航指针”或“书签”。
  • 工作方式: 每当CPU执行完一条指令，PC寄存器的值就会自动增加，指向序列中的下一条指令。当遇到一个跳转或函数调用指令时，PC的值就会被设置为目标地址，从而改变程序的执行流。
  • 在GDB中: 当您设置一个断点并停下来时，GDB显示的 pc = 0x... 就是程序停下来时，正准备要执行的那条指令的地址。

LR (Link Register) - 链接寄存器 (ARM特有)

  • 作用: 专门用于保存函数的返回地址。
  • 工作方式: 当您的代码执行一个函数调用指令（例如 BL - Branch with Link）时，CPU会做两件事：
    1. 把紧随调用指令之后的那条指令的地址（也就是函数返回后应该继续执行的地方）自动存入 LR 寄存器。
    2. 把 PC 寄存器的值设为被调用函数的第一条指令的地址，实现跳转。
      当被调用的函数执行完毕，它只需要执行一条 BX LR (Branch and Exchange) 指令，CPU就会把 LR 里的值复制回 PC，程序就神奇地回到了它当初离开的地方。
  • 与x86的区别: x86架构没有 LR 寄存器，它在函数调用时会直接把返回地址压入栈中。ARM使用 LR 寄存器可以减少一次内存访问，在简单函数调用（叶子函数）中效率更高。

2. 栈内存管理的“会计师”

这类寄存器负责管理每个函数调用的“临时办公室”——栈帧。

SP (Stack Pointer) - 栈指针

  • 作用: 永远指向当前线程的栈顶。栈是一块后进先出（LIFO）的内存区域，SP 就是这块区域的“边界标记”。
  • 工作方式: 当函数需要为局部变量分配空间时，会把 SP 的值减小（因为栈是从高地址向低地址增长的），从而“扩张”栈的可用空间。当函数返回时，再把 SP 的值加回去，释放空间。push 和 pop 指令也会自动更新 SP。SP 在函数执行期间是动态变化的。
  • 比喻: 就像一个自助餐厅里可以上下移动的弹簧托盘，SP 永远指向最上面那个盘子的位置。

FP (Frame Pointer) - 帧指针 (R7或R11)

  • 作用: 指向当前函数栈帧的一个固定基址。
  • 工作方式: 当一个函数被调用时，在其“函数序言”（prologue）部分，会把 SP 当前的值保存到 FP 中。一旦设定，FP 在这个函数的整个生命周期内保持不变，像一个“锚点”。
  • 为什么需要它: 因为 SP 是动态变化的，如果所有局部变量都通过 SP 加偏移量来访问，会很复杂。而 FP 是固定的，编译器可以很容易地生成 [FP, #固定偏移量] 这样的指令来稳定、快速地访问任何一个局部变量或传入的参数。
  • 调试的关键: FP 寄存器形成了一个链表。每个函数的栈帧里都会保存上一个函数的 FP 值。当您在GDB里敲 bt (backtrace) 时，GDB就是通过这个FP链，从当前帧的FP找到上一帧的FP，再找到上上一帧的... 从而完美地重建出整个函数调用栈。这就是为什么当FP的保存值被破坏时，堆栈回溯会失败。

3. 数据处理的“主力军”

R0-R12 (General-Purpose Registers) - 通用寄存器

  • 作用: 它们是CPU的工作台，用于存放正在被处理的数据。
  • ABI约定: 虽然它们是“通用”的，但ABI（应用程序二进制接口）对其中一些做了约定：
    • R0-R3: 通常用于传递函数的前4个参数，以及存放函数的返回值。
    • R4-R11: 用于保存函数内部的局部变量。如果一个函数要使用这些寄存器，它有责任在函数开头把它们的旧值保存在栈上，在函数返回前再恢复它们。

putting it all together：一次函数调用的生命周期

假设 main() 调用 my_func(a, b):

  1. 调用前: main 把参数 a 和 b 放入 R0 和 R1。
  2. 执行调用 (BL my_func):
    • CPU把 main 中 BL 指令的下一条指令地址存入 LR。
    • CPU把 my_func 的起始地址放入 PC，开始执行 my_func。
  3. my_func 的函数序言 (Prologue):
    • push {fp, lr}: 把调用者（main）的帧指针和返回地址从寄存器压入栈中保存起来。
    • mov fp, sp: 把当前栈顶位置设为 my_func 自己的帧指针（“立下锚点”）。
    • sub sp, sp, #size: 在栈上为 my_func 的局部变量预留空间。
  4. my_func 执行: 在函数体内，它通过 FP 的固定偏移量访问参数和局部变量。
  5. my_func 的函数尾声 (Epilogue):
    • mov sp, fp: 撤销局部变量空间，恢复 SP 到“锚点”位置。
    • pop {fp, pc}: 这是一个非常巧妙的指令。它同时做了两件事：
      1. 把之前保存的 main 的帧指针弹回到 FP 寄存器。
      2. 把之前保存的返回地址（LR里的值）直接弹回到 PC 寄存器。
  6. 返回: PC 现在指向了 main 中当初离开的地方，程序无缝地继续执行。
    结合这个实例：

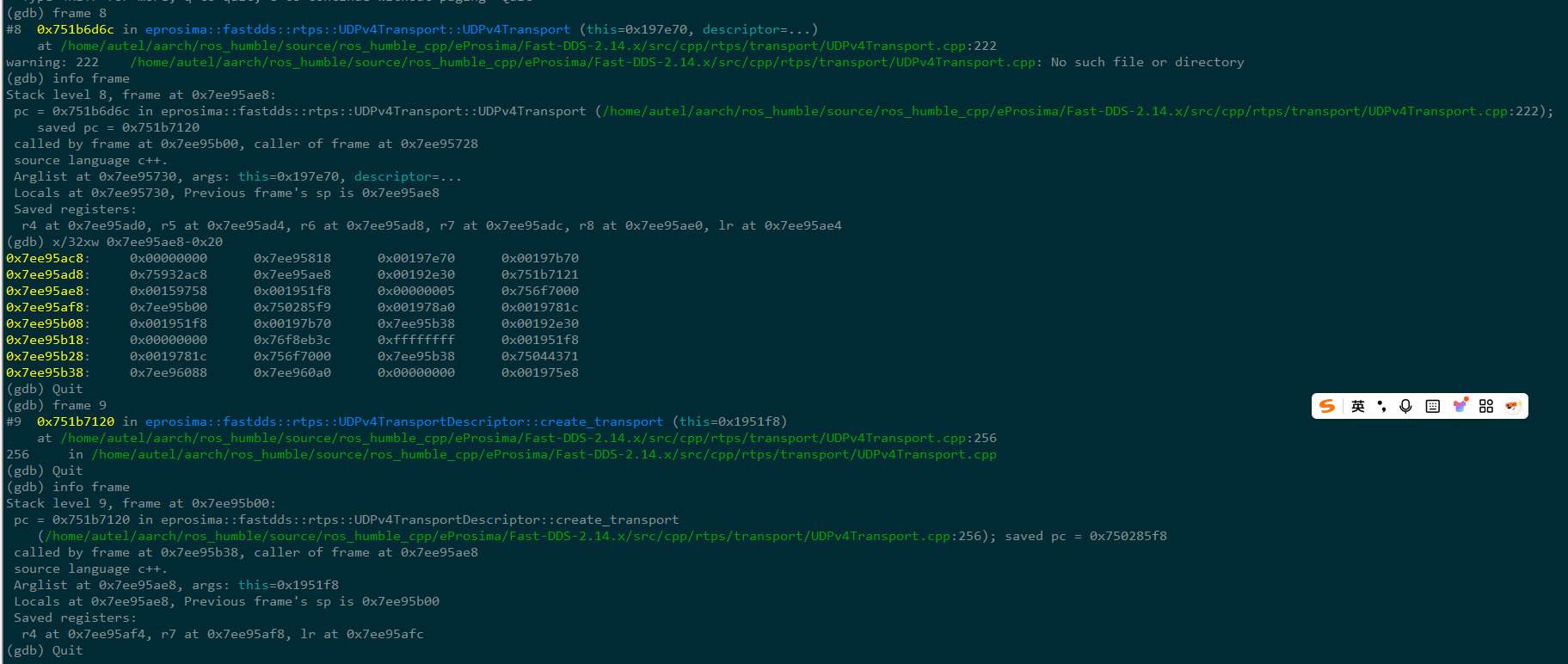

好的，我们结合您提供的这个 GDB 实例，来重新、具体地讲解这些核心寄存器的作用。这会非常清晰。

我们将以一次函数调用的“旅程”为主线，从调用者 Frame #9 开始，进入被调用者 Frame #8。

场景设定：我们在 Frame #9，即将调用 Frame #8 中的函数

当前，程序正在 Frame #9 的 create_transport 函数中执行。

  • PC (程序计数器):
    GDB 显示 pc = 0x751b7120。这意味着 CPU 正在执行位于地址 0x751b7120 的指令。我们假设紧接着的指令就是去调用 UDPv4Transport 构造函数（也就是 Frame #8 的函数）。

第一步：发生函数调用

create_transport 执行了函数调用指令（比如 BL UDPv4Transport::UDPv4Transport）。CPU 此时会做两件关键的事：

  1. 设置 LR (链接寄存器):

    • 作用: 记录“我该从哪里回来”。
    • 实例: CPU 将调用指令的下一条指令地址 0x751b7120 存入 LR 寄存器。因为代码是 Thumb 模式，所以实际存入的值会是 0x751b7121（地址 + 1 作为模式标记）。LR 现在就像一个书签，标记了返回 create_transport 时的位置。

  2. 更新 PC (程序计数器):

    • 作用: 跳转到新函数去执行。
    • 实例: CPU 将 PC 的值更新为 UDPv4Transport 构造函数的第一条指令的地址，也就是 0x751b6d6c。

现在，程序的控制权已经跳转到了 Frame #8 的函数。

第二步：进入 Frame #8，建立新的“大本营”（栈帧）

程序开始执行 UDPv4Transport 构造函数的“函数序言”部分，为自己建立一块工作区域（栈帧）。

  1. 保存“旧地图”和“返回书签”:
    函数做的第一件事就是保存调用者的上下文，以免丢失回家的路。

    • 保存 FP: 它会把调用者 (Frame #9) 的帧指针（也就是 0x7ee95b00）压入栈中。GDB 告诉我们，这个值应该被保存在地址 0x7ee95adc。
    • 保存 LR: 它会把 LR 寄存器里的值 (0x751b7121) 也压入栈中。GDB 告诉我们，这个值被保存在地址 0x7ee95ae4。

  2. 设置 SP 和 FP (栈指针和帧指针):

    • SP: 在压入这些值后，SP 会向下移动（地址变小）来为这个函数的局部变量分配空间。
    • FP: 函数会把 SP 当前的位置设为自己的帧指针 FP（在您的案例中是 r7）。GDB 显示这个地址是 frame at 0x7ee95ae8。这个 0x7ee95ae8 就成了 Frame #8 在栈上的“固定锚点”或“大本营基址”。

第三步：分析 GDB 在 Frame #8 的快照（案发现场）

现在，程序在 UDPv4Transport 函数内部因为 throw 而停了下来。GDB 展示给我们的就是此刻的快照：

  • pc = 0x751b6d6c: 程序停在了 UDPv4Transport 函数内部的 0x751b6d6c 地址处，这完全符合预期。

  • lr at 0x7ee95ae4: GDB 告诉我们，返回地址被保存在了栈上的 0x7ee95ae4 位置。

    • 我们查看内存转储：0x7ee95ad8: ... 0x751b7121。
    • 地址 0x7ee95ae4 上的值确实是 0x751b7121。去掉 Thumb 标记后是 0x751b7120，这精确地匹配了调用者 Frame #9 的 pc 值。结论：返回地址是正确的，回家的路没有丢。

  • r7 at 0x7ee95adc: GDB 告诉我们，调用者 (Frame #9) 的帧指针被保存在了栈上的 0x7ee95adc 位置。

    • 我们知道，调用者 Frame #9 的“大本营基址”是 0x7ee95b00。所以，0x7ee95adc 这个地址上本应该存放的值是 0x7ee95b00。
    • 我们查看内存转储：0x7ee95ad8: 0x75932ac8 0x7ee95ae8 ...。
    • 地址 0x7ee95adc 上的值实际上是 0x7ee95ae8！
    • 这就是铁证！ 保存的“上一级 FP”没有指向上一级的基址 (0x7ee95b00)，反而指向了自己这一级的基址 (0x7ee95ae8)。连接两个栈帧的“FP 链表”在这里断裂了。

最终结论

结合寄存器的作用，我们可以完美地重现整个过程：

  1. PC 和 LR 完美地完成了函数调用和返回地址的记录。
  2. 函数序言部分也正确地在栈上建立了新的 FP 基址 (0x7ee95ae8)，并保存了 LR。
  3. 但是在函数序言执行完毕后，到程序崩溃前的某个时间点，函数内部发生了栈溢出。某个局部变量（比如一个缓冲区）被写入了过多的数据，这些数据“淹没”了栈，并精准地覆盖了之前保存在 0x7ee95adc 的“上一级FP”的值，把它从 0x7ee95b00 修改成了 0x7ee95ae8。
  4. 最终，throw 被执行，异常处理机制启动，但由于 FP 链已断，无法正确回溯堆栈，导致程序崩溃。
