【STM32】中断控制（内核篇）

STM32：

  • 68个可屏蔽中断通道以及16个Cortex™-M3内核中断共84个中断；
  • 16个可编程的优先等级(4位中断优先级控制)；

STM32F103系列：

  • 60个可屏蔽中断通道以及10个内核中断共70个中断；
  • 16个可编程的优先等级(4位中断优先级控制)；

简单来说，一个中断系统的几个重要组成包括：

  • 中断源
  • 中断向量/中断向量表
  • 中断服务程序

中断处理过程大概可以描述为：

  1. 中断请求
  2. 中断判优
  3. 中断响应
  4. 执行中断服务程序
  5. 返回原程序进度

下面将从中断组成和中断处理两个方向分别介绍STM32F103系列中断系统。

中断组成

STM32F103系列具有70个中断，包括10个内核中断和60个可编程中断（如下表，表中优先级排列顺序为中断默认优先级）。

位置优先优先级优先级类型名称说明地址
---保留0x0000_0000
-3固定Reset复位0x0000_0004
-2固定NMI不可屏蔽中断 RCC 时钟安全系统 (CSS) 联接到 NMI 向量0x0000_0008
-1固定硬件失效 (HardFault)所有类型的失效0x0000_000C
0可设置存储管理 (MemManage)存储器管理0x0000_0010
1可设置总线错误 (BusFault)预取指失败，存储器访问失败0x0000_0014
2可设置错误应用 (UsageFault)未定义的指令或非法状态0x0000_0018
---保留0x0000_001C ~0x0000_002B
3可设置SVCall通过 SWI 指令的系统服务调用0x0000_002C
4可设置调试监控 (DebugMonitor)调试监控器0x0000_0030
---保留0x0000_0034
5可设置PendSV可挂起的系统服务0x0000_0038
6可设置SysTick系统嘀嗒定时器0x0000_003C
07可设置WWDG窗口定时器中断0x0000_0040
18可设置PVD连到 EXTI 的电源电压检测 (PVD) 中断0x0000_0044
29可设置TAMPER侵入检测中断0x0000_0048
310可设置RTC实时时钟 (RTC) 全局中断0x0000_004C
411可设置FLASH闪存全局中断0x0000_0050
512可设置RCC复位和时钟控制 (RCC) 中断0x0000_0054
613可设置EXTI0EXTI 线 0 中断0x0000_0058
714可设置EXTI1EXTI 线 1 中断0x0000_005C
815可设置EXTI2EXTI 线 2 中断0x0000_0060
916可设置EXTI3EXTI 线 3 中断0x0000_0064
1017可设置EXTI4EXTI 线 4 中断0x0000_0068
1118可设置DMA1 通道 1DMA1 通道 1 全局中断0x0000_006C
1219可设置DMA1 通道 2DMA1 通道 2 全局中断0x0000_0070
1320可设置DMA1 通道 3DMA1 通道 3 全局中断0x0000_0074
1421可设置DMA1 通道 4DMA1 通道 4 全局中断0x0000_0078
1522可设置DMA1 通道 5DMA1 通道 5 全局中断0x0000_007C
1623可设置DMA1 通道 6DMA1 通道 6 全局中断0x0000_0080
1724可设置DMA1 通道 7DMA1 通道 7 全局中断0x0000_0084
1825可设置ADC1_2ADC1 和 ADC2 的全局中断0x0000_0088
1926可设置USB_HP_CAN_TXUSB 高优先级或 CAN 发送中断0x0000_008C
2027可设置USB_LP_CAN_RX0USB 低优先级或 CAN 接收 0 中断0x0000_0090
2128可设置CAN_RX1CAN 接收 1 中断0x0000_0094
2229可设置CAN_SCECAN SCE 中断0x0000_0098
2330可设置EXTI9_5EXTI 线 [9:5] 中断0x0000_009C
2431可设置TIM1_BRKTIM1 刹车中断0x0000_00A0
2532可设置TIM1_UPTIM1 更新中断0x0000_00A4
2633可设置TIM1_TRG_COMTIM1 触发和通信中断0x0000_00A8
2734可设置TIM1_CCTIM1 捕获比较中断0x0000_00AC
2835可设置TIM2TIM2 全局中断0x0000_00B0
2936可设置TIM3TIM3 全局中断0x0000_00B4
3037可设置TIM4TIM4 全局中断0x0000_00B8
3138可设置I2C1_EVI²C1 事件中断0x0000_00BC
3239可设置I2C1_ERI²C1 错误中断0x0000_00C0
3340可设置I2C2_EVI²C2 事件中断0x0000_00C4
3441可设置I2C2_ERI²C2 错误中断0x0000_00C8
3542可设置SPI1SPI1 全局中断0x0000_00CC
3643可设置SPI2SPI2 全局中断0x0000_00D0
3744可设置USART1USART1 全局中断0x0000_00D4
3845可设置USART2USART2 全局中断0x0000_00D8
3946可设置USART3USART3 全局中断0x0000_00DC
4047可设置EXTI15_10EXTI 线 [15:10] 中断0x0000_00E0
4148可设置RTCAlarm连到 EXTI 的 RTC 闹钟中断0x0000_00E4
4249可设置USB 唤醒连到 EXTI 的 USB 待机唤醒中断0x0000_00E8
4350可设置TIM8_BRKTIM8 刹车中断0x0000_00EC
4451可设置TIM8_UPTIM8 更新中断0x0000_00F0
4552可设置TIM8_TRG_COMTIM8 触发和通信中断0x0000_00F4
4653可设置TIM8_CCTIM8 捕获比较中断0x0000_00F8
4754可设置ADC3ADC3 全局中断0x0000_00FC
4855可设置FSMCFSMC 全局中断0x0000_0100
4956可设置SDIOSDIO 全局中断0x0000_0104
5057可设置TIM5TIM5 全局中断0x0000_0108
5158可设置SPI3SPI3 全局中断0x0000_010C
5259可设置UART4UART4 全局中断0x0000_0110
5360可设置UART5UART5 全局中断0x0000_0114
5461可设置TIM6TIM6 全局中断0x0000_0118
5562可设置TIM7TIM7 全局中断0x0000_011C
5663可设置DMA2 通道 1DMA2 通道 1 全局中断0x0000_0120
5764可设置DMA2 通道 2DMA2 通道 2 全局中断0x0000_0124
5865可设置DMA2 通道 3DMA2 通道 3 全局中断0x0000_0128
5966可设置DMA2 通道 4_5DMA2 通道 4 和 DMA2 通道 5 全局中断0x0000_012C

其中，前3个中断为不可屏蔽中断，涉及CPU的正常工作，优先级最高，且均为负值，是固定且不可修改的。前10个中断为内核中断，其中断源均在内核部，且大部分在一般编程过程中少有涉及，唯有系统滴答定时器（Systick）作为一个Cortex-M系列内核芯片共有的定时器常被用于实际开发。

后面60个中断中断源在内核以外，涉及时钟、定时器、DMADMADMA、I2CI^2CI2C等片上其他资源以及外部中断。

中断向量/中断向量表

每个中断都对应有一个入口地址（上表最后一栏），也即中断向量，当对应中断发生响应时，程序跳转到该入口地址。由上表可知，相邻两个入口地址之间只有4个程序字间隔，这通常用以实现向中断服务程序首地址跳转的操作。所有这些入口地址共同组成该单片机的中断向量表，中断向量表被分配在内存中的一块固定位置上，用以告知CPU中断优先级及中断服务程序入口地址等信息。

中断优先级

STM32中断优先级分为抢占优先级和响应优先级。

抢占优先级（优先级组 group priority）

  1. 当CPU正在运行中断服务函数时，若又一中断事件发生，触发中断请求，则通过对比正在运行的中断与新触发的中断抢占优先级的高低。若新触发中断抢占优先级更高，则停止当前程序，执行新中断的中断服务函数，形成中断嵌套，执行完毕后返回原中断的处理程序；若新触发中断抢占优先级与正在执行的相等或更低，则等待当前中断服务函数执行完毕，再进入新中断的中断处理程序。
  2. 当有2个或以上中断同时触发或等待被执行时，通过对比其抢占优先级高低，确定执行顺序。

响应优先级（子优先级sub priority）

  1. 响应优先级不会打断正在运行的中断，即不会引起中断嵌套的发生。该功能更多是对于抢占优先级中第2条的补充，即在2个或以上中断同时触发或等待被执行时，若其抢占优先级相等，则对比响应优先级高低，响应优先级高的先执行。
  2. 在2个或以上中断同时触发或等待被执行时，若其抢占优先级和响应优先级均相等，则根据上表中默认优先级排序先后执行。

中断处理

NVIC

NVIC作为中断控制的“总管”，全名嵌套向量中断控制器（Nested vectored interrupt controller, NVIC），与CM3内核直接联系，负责管理STM32的所有中断（内核异常、外部中断），是用于中断管理的核心组件。当中断事件送入时，NVIC根据中断优先级及当前CPU状态决定中断的响应。

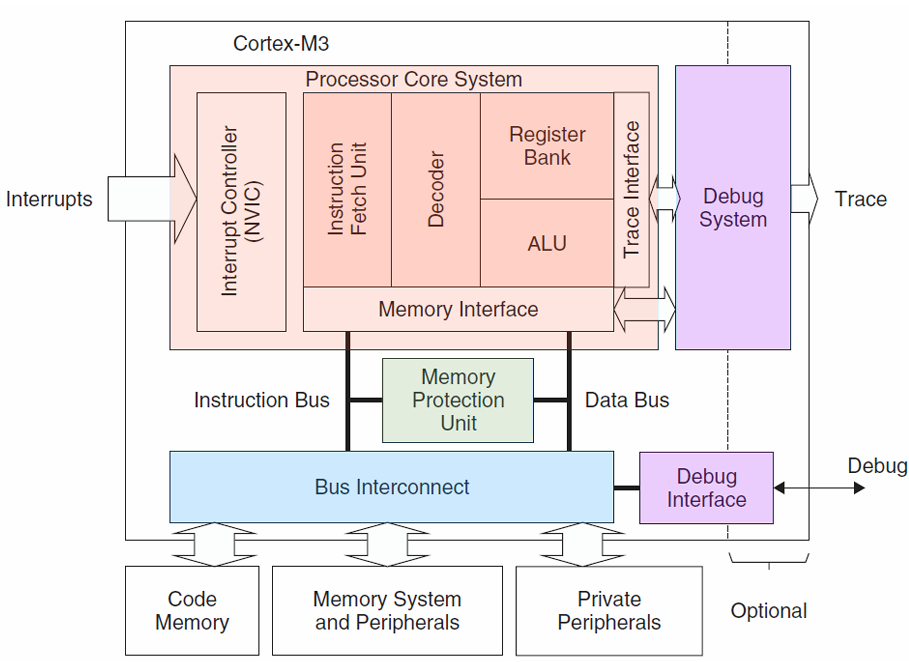

CM3内核简单框图

CM3内核NVIC最多支持240个外部中断和16个系统异常中断，具体可由芯片厂商按需设定。STM32F1系列非互联型产品的NVIC支持60个外部中断输入和10个系统异常中断。

NVIC组件具有多个寄存器组，通过内存映射的方式访问，地址范围为0xE000E100 ~ 0xE000E4FF，分别对应中断控制、优先级判断等功能。下面提取部分常见寄存器做出说明。

NVIC寄存器组
中断使能寄存器（ISERx）与中断清除使能寄存器（ICERx）

使用使能与除能两组寄存器分别控制使能中断和清除使能中断，与传统的使用单一比特的两个状态表达使能与除使能不同。这种方式下使能/除能中断只需向使能寄存器/清除使能寄存器对应位写1即可，而向对应位写0的操作是无效的。通过这种方式，每个中断都可以在不干扰其他位的情况下设置（写0无效），即只需要单一写指令，而不需要读-写-改。这种方式实际上使用ISER和ICER两个控制输入寄存器结果输入给实际的使能控制寄存器，而这两个寄存器是一种特殊的输入触发寄存器，在没有输入的时候处于高阻态，因此是不能直接读取其状态的。这样，对于这种情况：之前已经向ISER特定位输入"1"使能中断，在此之后向ICER对应位输入"1"清除使能，如果需要再次使能，不需要在ISER和ICER对应位重新输入"0"复位后再在ISER对应位输入"1"，而是直接在ISER对应位再次输入"1"即可。

Cortex - M内核最多可以控制240个外部输入中断，故有ISER[0]~ISER[7]以及ICER[0] ~ICER[7]每组8个32位寄存器控制。STM32F103系列保留了所有8个寄存器，但是由于只支持60个可屏蔽中断，故其他部分都被预留未作实现，具体分配如下表：

寄存器名称内存地址位范围对应中断编号功能说明
ISER[0]0xE000E1000~310~31每一位对应一个中断，向某一位写 1 时，使能对应中断（0~31）；写 0 无效果
ISER[1]0xE000E1040~2732~59每一位对应一个中断，向某一位写 1 时，使能对应中断（32~59）；写 0 无效果
ISER[1]0xE000E10428~31无对应中断未使用（STM32F103 系列最大支持 60 个可屏蔽中断，超出部分无实际意义）
ISER[2]0xE000E1080~31无对应中断未使用（超出 STM32F103 可屏蔽中断数量范围）
ISER[3]0xE000E10C0~31无对应中断未使用
ISER[4]0xE000E1100~31无对应中断未使用
ISER[5]0xE000E1140~31无对应中断未使用
ISER[6]0xE000E1180~31无对应中断未使用
ISER[7]0xE000E11C0~31无对应中断未使用
ICER[0]0xE000E1800~310~31每一位对应一个中断，向某一位写 1 时，清除对应中断（0~31）的使能状态；写 0 无效果
ICER[1]0xE000E1840~2732~59每一位对应一个中断，向某一位写 1 时，清除对应中断（32~59）的使能状态；写 0 无效果
ICER[1]0xE000E18428~31无对应中断未使用（STM32F103 系列最大支持 60 个可屏蔽中断，超出部分无实际意义）
ICER[2]0xE000E1880~31无对应中断未使用（超出 STM32F103 可屏蔽中断数量范围）
ICER[3]0xE000E18C0~31无对应中断未使用
ICER[4]0xE000E1900~31无对应中断未使用
ICER[5]0xE000E1940~31无对应中断未使用
ICER[6]0xE000E1980~31无对应中断未使用
ICER[7]0xE000E19C0~31无对应中断未使用

这里使能控制都是针对外部中断输入，对于内核中断，正常情况下一般很少配置，大部分通过系统控制块（SCB）的特殊功能寄存器实现。具体配置信息如下表：

内核中断（异常）编号使能配置方式能否禁用说明
复位（Reset）-15硬件触发，无软件使能位不可禁用系统上电 / 复位时自动触发，优先级最高
NMI-2硬件触发（如外部 NMI 引脚），无软件使能位不可禁用不可屏蔽，不受全局中断开关（PRIMASK）影响
硬故障（HardFault）-1无单独使能位，默认始终使能不可禁用响应严重错误（如总线错误、未定义指令），无法通过软件禁用
内存管理故障（MemManage）4通过SCB->SHCSR的MEMFAULTENA位使能可配置响应存储器访问错误（如访问未授权区域）
总线故障（BusFault）5通过SCB->SHCSR的BUSFAULTENA位使能可配置响应总线错误（如外设访问错误、预取指错误）
用法故障（UsageFault）6通过SCB->SHCSR的USGFAULTENA位使能可配置响应指令用法错误（如未对齐访问、未定义指令）
SVC（系统服务调用）11无使能位，由SVC指令直接触发无需使能用于用户态到内核态的系统调用，指令执行即触发
调试监控（DebugMonitor）12由调试器配置（如DBGMCU寄存器），内核层面无使能位可配置调试时触发（如断点、单步执行），通常由调试工具控制
PendSV（可挂起系统调用）14无使能位，通过SCB->ICSR的PENDSVSET位置位触发无需使能用于低优先级任务切换，触发后等待当前高优先级任务完成后执行
SysTick（系统滴答定时器）15通过SysTick->CTRL的TICKINT位使能可配置系统定时器中断，用于操作系统时钟或定时任务
中断挂起寄存器（ISPRx）与中断清除挂起寄存器（ICPRx）

首先了解一下什么是挂起：当一个中断触发（如外部引脚电平发生变化、定时器发生溢出等），NVIC将该中断标志为挂起状态。

  • 若该中断已被使能，且满足优先级条件，CPU即暂停当前任务，转而执行对应中断服务程序
  • 若该中断未被使能或者更高优先级的中断正在执行，则保持挂起状态，直到符合执行条件后响应中断。

可以把挂起理解为中断输入在内核控制层面的状态标志暂存。

ISPR和ICPR即为NVIC层面对应的的中断挂起控制寄存器，其作用方式和前面的使能寄存器相同，置"1"挂起/清除挂起，置"0"无效。值得注意的是，在中断执行后对应挂起状态不会自动清除，故若执行中断过程中没有对应步骤清除挂起，会导致中断服务程序被反复执行。

下面列出这两组寄存器对应的内存分配，由于只用到前两个寄存器，ISPR [2]~ISPR [7] 和 ICPR [2]~ICPR [7] 为预留状态，无实际功能，故未直接列出：

寄存器名称起始地址相对于 NVIC 基地址的偏移量管理的中断范围功能描述
ISPR[0]0xE000E1000x100中断 0 ~ 31设置中断 0~31 的挂起状态
ISPR[1]0xE000E1040x104中断 32 ~ 59设置中断 32~59 的挂起状态（高4位预留）
ICPR[0]0xE000E1800x180中断 0 ~ 31清除中断 0~31 的挂起状态
ICPR[1]0xE000E1840x184中断 32 ~ 59清除中断 32~59 的挂起状态（高4位预留）

对于内核中断，部分支持手动设置和清除挂起状态，同样通过SCB的特殊功能寄存器实现：

内核异常名称异常编号挂起控制寄存器操作方式
PendSV（可悬起系统调用）14SCB->ICSR（bit28）挂起：SCB->ICSR= SCB_ICSR_PENDSVSET_Msk
解挂：SCB->ICSR=SCB_ICSR_PENDSVCLR_Msk
SysTick（系统滴答定时器）15SysTick->CTRL（bit16）挂起：由定时器计数溢出自动触发，或通过SysTick->VAL强制清零触发
解挂：进入中断服务程序后自动清除（硬件行为）
SVC（系统服务调用）11无直接挂起位由SVC指令直接触发，无需手动挂起，执行后自动清除
中断活动状态寄存器（IABRx）

IABR寄存器主要用于查询中断的当前执行状态，是只读寄存器，中断进入时对应位自动置位，中断退出时对应位清零。

对应内存映射为：

寄存器名称地址偏移（相对于 NVIC 基地址）完整内存地址管理的中断编号范围说明（STM32F103 实际使用情况）
IABR[0]0x2000xE000E3000 ~ 31覆盖 STM32F103 的内核中断和大部分基础外设中断
IABR[1]0x2040xE000E30432 ~ 63包含部分高级外设中断（如 USART1 等）
IABR[2]0x2080xE000E30864 ~ 95STM32F103 未使用（超出其最大中断数）
IABR[3]0x20C0xE000E30C96 ~ 127STM32F103 未使用
IABR[4]0x2100xE000E310128 ~ 159STM32F103 未使用
IABR[5]0x2140xE000E314160 ~ 191STM32F103 未使用
IABR[6]0x2180xE000E318192 ~ 223STM32F103 未使用
IABR[7]0x21C0xE000E31C224 ~ 255STM32F103 未使用
中断优先级寄存器（IPRx）

IPRx决定了外部输入中断的优先级顺序，通过20个32位寄存器（IPR [0]~IPR [19]）管理这些中断。每个 IPR 寄存器为 32 位，分为 4 个独立的 8 位字段（bit [7:0]、bit [15:8]、bit [23:16]、bit [31:24]），每个 8 位字段对应一个中断的优先级配置。具体对应关系如下表：

IPR 寄存器管理的中断号8 位字段与中断的对应关系（32 位寄存器内）
IPR[0]0~3bit [7:0] → 中断 0；bit [15:8] → 中断 1；bit [23:16] → 中断 2；bit [31:24] → 中断 3
IPR[1]4~7bit [7:0] → 中断 4；bit [15:8] → 中断 5；bit [23:16] → 中断 6；bit [31:24] → 中断 7
………（以此类推，每寄存器递增 4 个中断号）
IPR[n]4n ~ 4n+3bit [7:0] → 中断 4n；bit [15:8] → 中断 4n+1；bit [23:16] → 中断 4n+2；bit [31:24] → 中断 4n+3

其中，根据Cortex-M3内核规定，IPR 的 8 位字段中高 4 位有效、低 4 位保留。即STM32F1的中断优先级通过4位二进制数表示，共可设置24=162^4 = 1624=16个优先级（0x0~0xf，数值越小，优先级越高)。

前面提到抢占优先级（优先级组）和响应优先级（子优先级）通过SCB->AIRCR寄存器的PRIGROUP字段配置，对应在IPR中分配相应位数给两者，具体关系如下表：

优先级分组（PRIGROUP）抢占优先级位数子优先级位数抢占优先级等级数子优先级等级数
0（111）041（仅 0 级）16（0~15）
1（110）132（0~1）8（0~7）
2（101）224（0~3）4（0~3）
3（100）318（0~7）2（0~1）
4（011）4016（0~15）1（仅 0 级）

其中抢占优先级在高位，响应优先级在低位。

内核中断优先级通过SHPRx（System Handler Priority Registers，系统异常优先级寄存器）配置。该寄存器同样被分为4个8位字段，每个字段高4位有效，低4位保留。SHPR与IPR共用同一优先级数值空间。其中部分优先级固定不可配置。具体对应关系如下：

寄存器地址对应异常
SHPR10xE000ED18MemManage、BusFault、UsageFault
SHPR20xE000ED1CSVCall
SHPR30xE000ED20DebugMonitor、PendSV、SysTick

其他3个内核中断属于不可配置的负优先级中断：

中断类型异常编号优先级特性优先级数值（相对值）配置方式 / 说明
Reset-15固定最高优先级最高（不可抢占）不可配置，由硬件触发，优先级高于所有其他中断。
NMI-2固定高优先级次高（不可屏蔽）不可配置，非屏蔽中断，仅可被复位中断打断。
HardFault-1固定高优先级高于所有可配置中断不可配置，处理严重错误（如内存访问违例），优先级固定为 - 1。
软件触发中断寄存器（STIR）

STIR（Software Triggered Interrupt Register，软件触发中断寄存器）允许通过软件方式模拟硬件触发中断，适用于中断测试、软件仿真硬件事件等，其内存地址映射为0xE000EF00，仅低8位有效。通过向低8位写入对应中断位号实现相应中断请求。

应用中断和复位控制寄存器（AIRCR）

AIRCR（Application Interrupt and Reset Control Register，应用中断和复位控制寄存器）主要负责配置中断优先级分组、触发系统复位以及管理调试相关的中断行为，它属于 Cortex-M3 内核的系统控制块（SCB） 寄存器组，映射内存地址为0xE000ED0C，且仅支持32位写操作，前面所提及的PRIGROUP就包括在该寄存器中。AIRCR功能段定义如下表：

位段名称 / 功能描述
bit31~bit16VECTKEY（向量键）：写入时必须设置为0x05FA（密钥），否则写操作无效（用于防止误操作）。读操作时返回0xFA05（固定值）。
bit15ENDIANNESS：数据字节序标识（仅可读）。0表示小端模式（STM32F103 默认，数据低字节存于低地址）；1表示大端模式（未使用，芯片默认小端）。
bit14~bit13保留位：写入无效，读出值为0。
bit12~bit10PRIGROUP（优先级分组）：配置中断优先级的分组方式（决定抢占优先级和子优先级的位数分配）。具体见下文。
bit9~bit8SYSRESETREQ（系统复位请求）：1表示触发软件复位（复位整个系统，包括内核和外设）；写1后由硬件自动清0。
bit7~bit6VECTCLRACTIVE（向量清除激活）：仅用于调试，1表示清除所有激活的中断（需配合调试工具使用，用户程序一般不操作）。
bit5STKALIGN（栈对齐）：配置异常返回时的栈对齐方式。0表示不对齐（按当前栈指针）；1表示 8 字节对齐（Cortex-M3 默认，推荐使用）。
bit4~bit0保留位：写入无效，读出值为0。

中断处理过程

传入NVIC的中断可分为3类：

  • 内核中断
  • 片上外设中断
  • 外部中断

其中，内核中断中断源在内核部，输入到NVIC中特殊通道，通过NVIC的SHPR判断优先级顺序，最终决定是否执行中断；外部中断通过EXTI（外部中断事件控制器）输入到NVIC对应IRQn通道，通过ISER/ICER判断使能状态以及IPR判断优先级继而决定是否执行或挂起中断；片上外设输入到NVIC对应的IRQn通道，后续处理和外部中断输入一致，其框图如下：
中断处理
