[LabVIEW随笔-9] -Actor Framework框架学习3

1、创建嵌套操作者

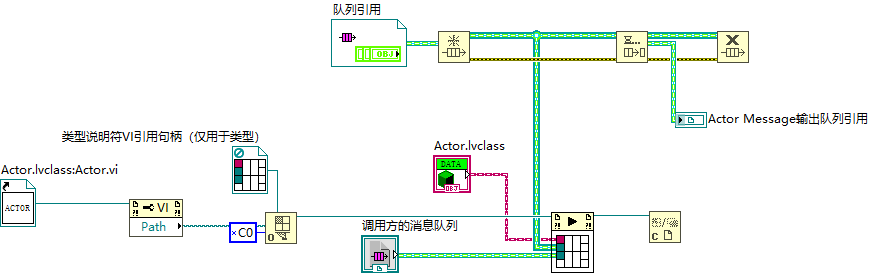

　　1.1 将要启动的Actor与调用方Actor的消息队列作为参数传入Launch Actor当中

　　　　　　　　　　

　　　　　　　

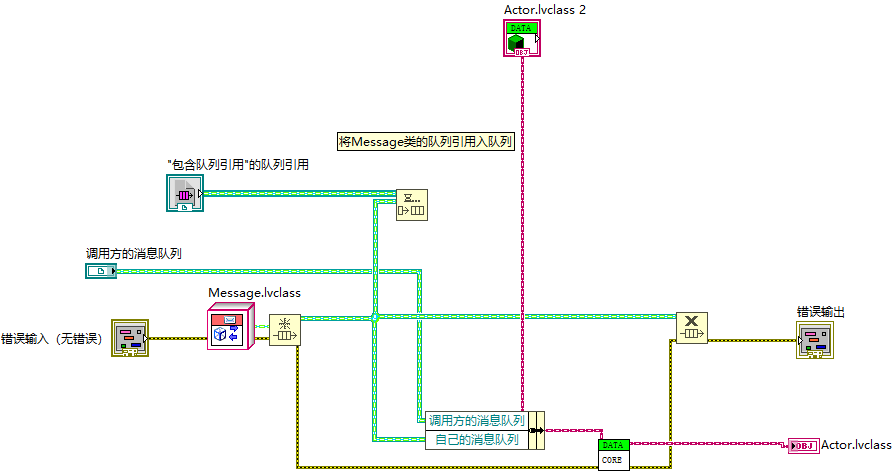

　　1.2 将调用方的消息队列引用绑定至被调方Actor私有字段当中

　　　　　　　　　　　　　　　　

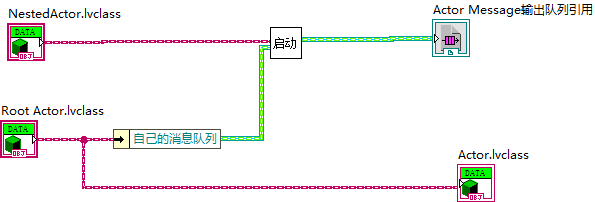

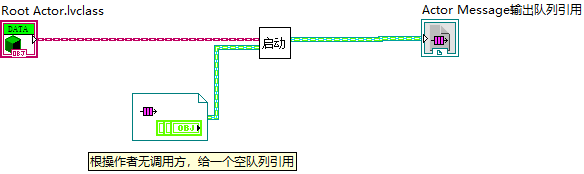

　　1.3 创建launch根操作者

　　　　　　　　　　　

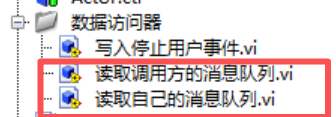

　　1.4 将Actor当中的私有字段"自己的消息队列"和"调用方的消息队列"建立访问器

　　　　　　

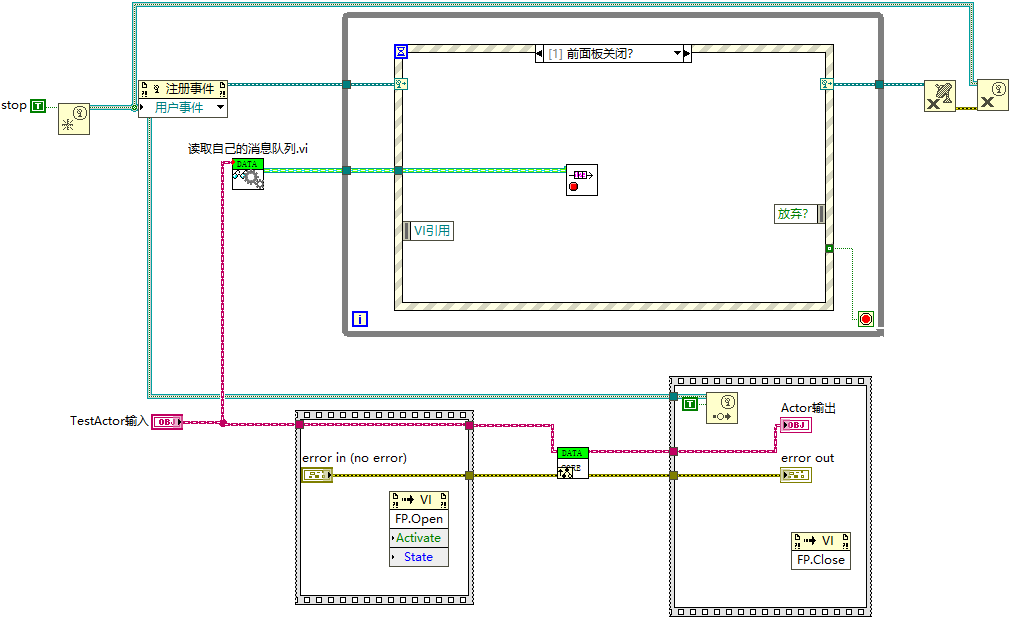

　　1.5 在Actor类的子类"TestActor类"当中将Actor Core重写，添加EHL，当前面板关闭时向Actor发送停止消息，当Actor停止完毕后产生用户事件关闭EHL

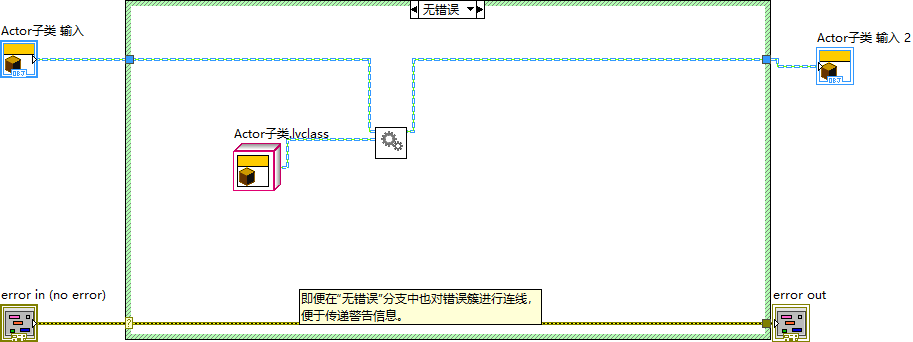

　　1.6 创建一个静态分配模板，启动嵌套操作者

　　　　

　　　　　　　　

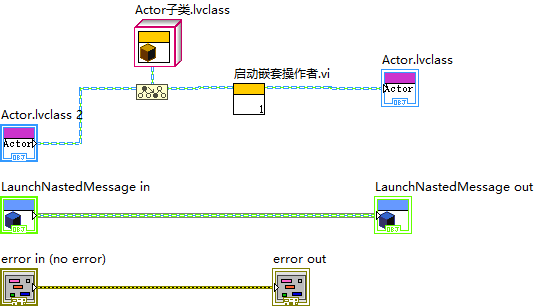

　　1.7 创建"启动嵌套操作者"的消息类，继承自"Message"类，并重写Do.vi方法

　　　　　　

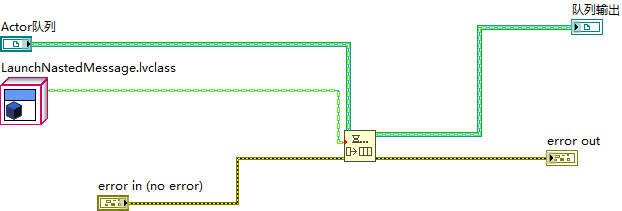

　　1.8 Send Messgae

　　　　　　　　　　



　　2 小结

　　　　2.1 使用TestActor类启动根操作者，此时Actor对象为TestActor对象，调用者消息为空队列引用

　　　　2.2 创建Message抽象类队列引用，并将其作为TestActor对象私有数据当中的"自己的消息队列引用"，此时TestActor对象内部含有Message抽象类队列引用

　　　　　　同时将该抽象队列引用作为数据入嵌套着队列引用的队列当中，可以使得外部VI访问当该消息类队列引用

　　　　2.3 此时由于Actor Core的输入类型为"TestActor"对象，根据多态，此时执行TestActor的Actor Core方法

　　　　2.4 在子类TestActor Actor Core方法中会调用父类的Actor Core方法，父类的Actor Core方法会将对象的"自己的消息队列引用"进行出队，根据出队的消息类型执行不同的操作(多态特性)

　　　　2.5 当按下启动启动嵌套操作者按钮后，将"LaunchNastedMessage"消息对象入队"自己的消息队列引用"当中

　　　　2.6 在下一个循环时，自己的消息队列当中含有一个"LaunchNastedMessage"对象，父类的Actor Core当中将"Message对象"出队，随后执行LaunchNastedMessage的Do方法

　　　　2.7 将当前TestActor对象调用者Actor,另外一个新的TestActor对象作为嵌套Actor

　　　　2.8 调用者将自己的消息队列引用作为"调用者消息队列引用",新的TestActor对象作为嵌套Actor

　　　　2.9 以此类推
