[LabVIEW随笔-8] -Actor Framework框架学习2

1.Actor Framework演变

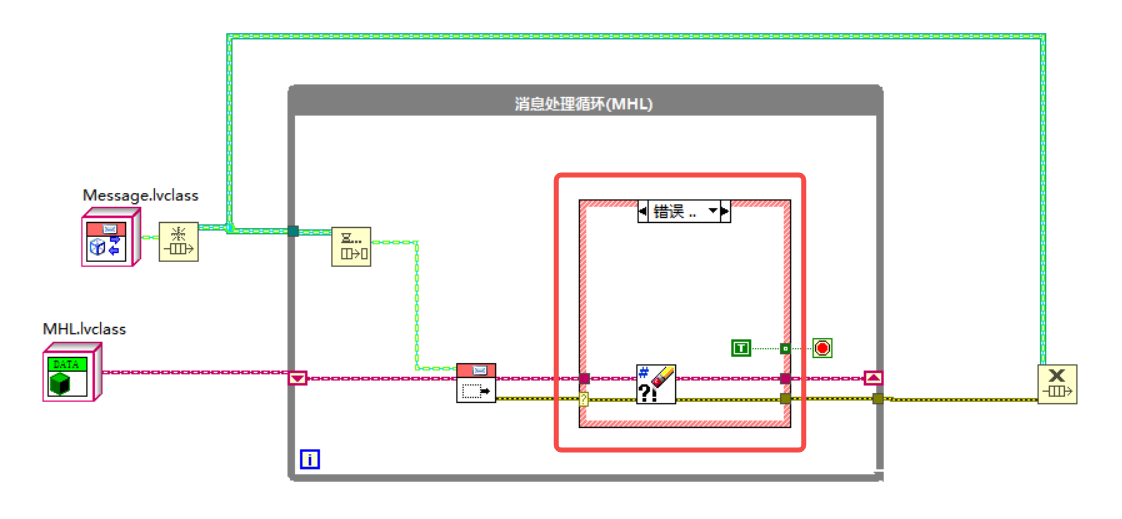

　　1.1 将之前的MHL进行修改，首先将错误处理修改为单独的子VI，并重命名MHL类为Actor类

　　　　　　　　　

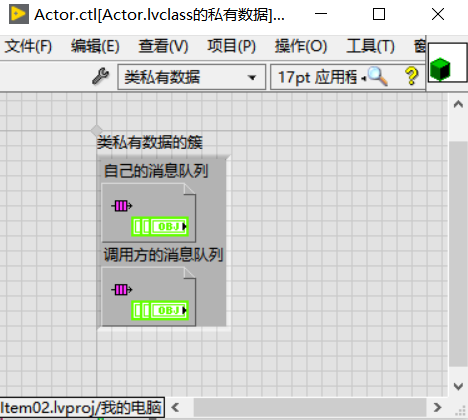

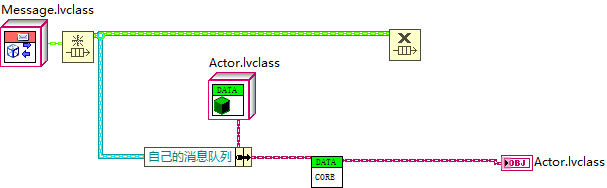

 　　1.2 将Actor类的私有数据变为两个队列引用，在Actor.vi当中"创建队列引用"输出的队列引用绑定至私有数据的"自己的消息队列"

　　　　

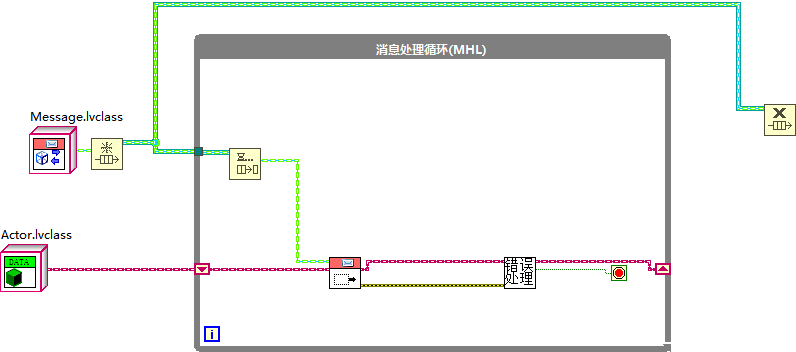

 　　1.3 将循环体创建子VI,命名为Actor Core.vi

　　　　　　　　

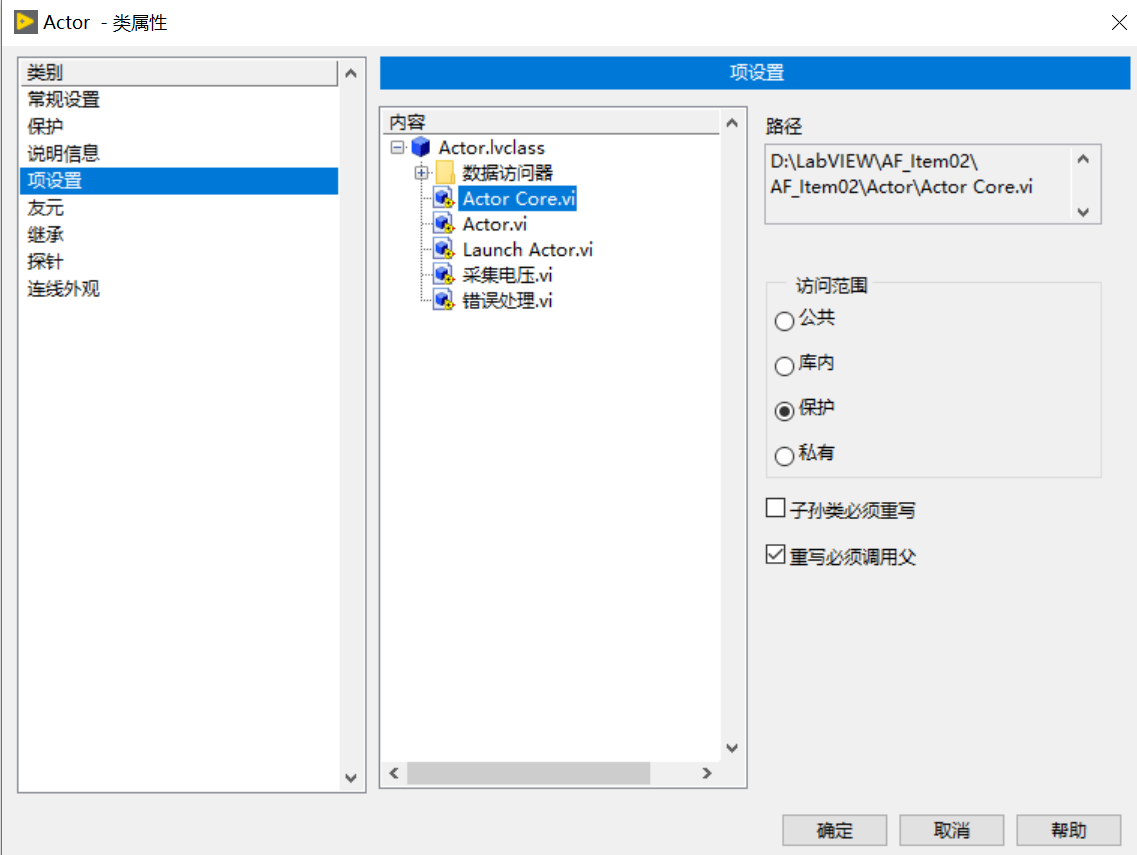

 　　1.4 将该Actor.vi修改为"可重入"

2、LabVIEW异步调用　　

　　　　若通过子VI节点或通过引用调用节点以标准方式调用一个VI，数据流在被调用节点处暂停直到子VI返回结果。然后数据流从节点的输出端继续。

　　异步调用VI时，子VI运行的同时数据流仍然在调用方中继续。如调用方VI不是立即需要子VI的执行结果，就可考虑异步调用子VI

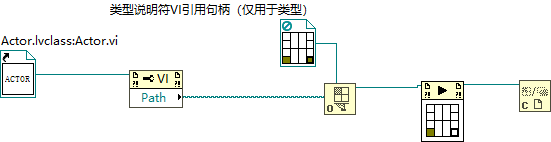

　　2.1 异步调用实现步骤:

　　　　2.1.1 准备异步调用的VI引用

　　　　　　　　使用打开VI引用函数获取VI引用，并通过异步选项标识(0x80, 0x100)作为选项输入的一部分。该步骤是让LabVIEW为异步调用分配资源

　　　　　　　　“打开VI引用”函数的“类型说明符VI引用句柄”端口，传入的必须是严格类型的VI引用；

　　　　　　　　 “打开VI引用”函数的“选项”端口，需要传入“0x80”选项标签，表明将要开始的是异步调用；

　　　　　　　　0x80:异步调用不收集结果，开始异步调用节点的目标是开始一个VI调用，但是不等待被调VI执行结束，自然也无法访问其输出

　　　　　　　　0x100:异步调用收集结果，即等待异步调用结束，然后返回结果。使用“0x100”选项标签时，需要同时使用到如下两个函数(开始异步调用，等待异步调用)

　　　　　　　　0x40:如需要多次使用“开始异步调用”节点调用可重入子VI的多个副本，并行运行，则可以设置此标签。注意：0x40选项标签调用的子VI 必须是可重入的，且共享同一个副本。

　　　　2.1.2 开始异步调用

　　　　　　　　将VI引用连接至开始异步调用节点，开始调用子VI。当子VI运行时，数据流继续在调用方VI中执行

　　　　2.1.3 获取异步VI调用的结果　　

　　　　　　　　如应用程序需要异步调用的子VI的输出结果，将VI引用连接至等待异步调用节点以收集结果。等待异步调用节点等待相关子VI执行完毕直到超时。

　　　　开始异步调用节点将输入参数传递至目标VI

　　　　等待异步调用节点访问目标VI的输出，一个负责输入，一个负责输出；

　　　　2.1.4 关闭VI引用

　　　　　　　　使用关闭引用函数告知LabVIEW使用VI引用已完毕。LabVIEW将释放相关资源。

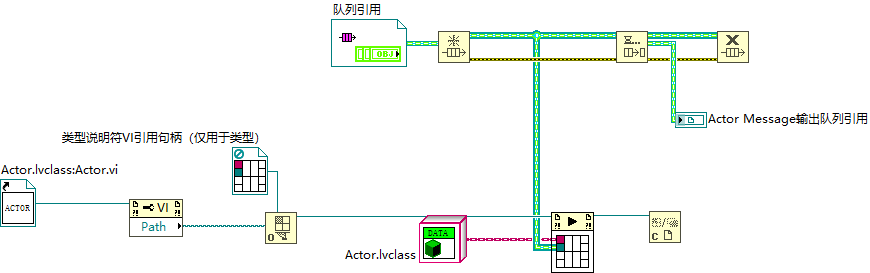

　　2.2 异步调用Actor.vi

　　　　　　　　　　　　　　　　　　



　　目前Actor.vi内部的队列引用没办法使用，故需要处理一下

　　2.2.1 创建数据类型为"队列引用"的队列，并将其嵌套队列引用作为Actor.vi的输入

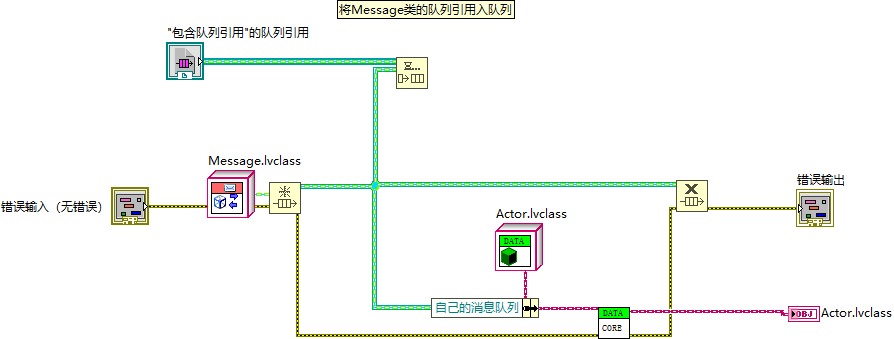

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　图1　Message类队列引用入到嵌套队列当中

　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　

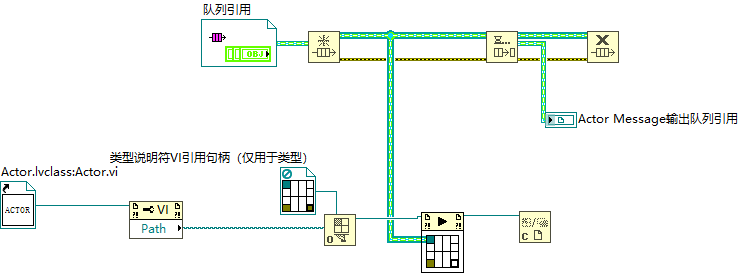

 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　图2　创建数据类型为队列的队列，并将其作为Actor.vi输入

　　为使其得到服用，可以将Actor类作为父类输入参数，后续可使用其子类作为输入参数可动态调用VI

　　

　　　　　　　　



 　　2.2.3 测试操作者

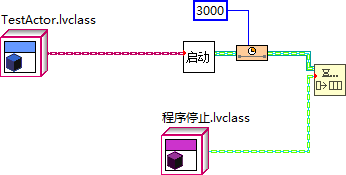

　　　　　　发送停止消息:

　　　　　　　　　　　　　　　　

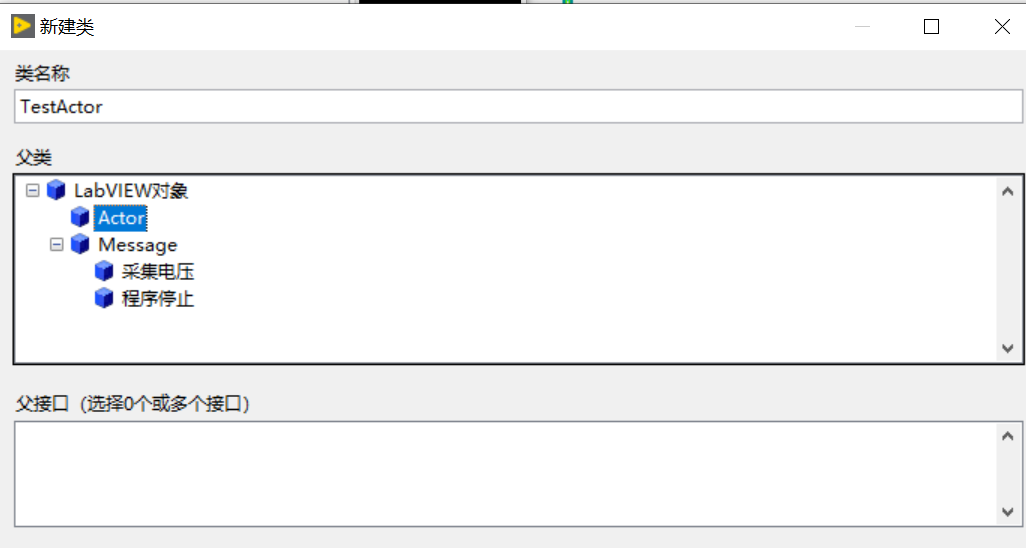

 　　　　创建Actor子类,并重写Actor Core:

　　　　　　　　　　　　　　　　　　

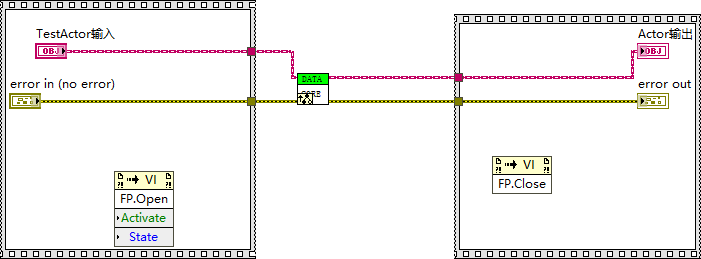

　　　　　　重写Actor Core.vi

　　　　　　　　　　　　　　





　　　　　　　　　　　　　　　　　　



 　　　　2.4 小结

　　　　创建Actor逻辑步骤:

　　　　1、创建数据类型为"队列引用"嵌套队列

　　　　2、创建数据类型为"Message类"的队列引用，并将其作为数据入嵌套队列当中

　　　　3、同时将"Message类"的队列引用绑定至"Actor类.自己的调用队列"当中

　　　　4、根据不同的Actor对象选择不同的Actor Core方法

　　　　5、Actor Core将"Actor对象.自己的消息队列"出队列(若没有消息则不会出队列)

　　　　6、根据不同"Message"对象执行不同Do方法
